在当今电子设备日益轻薄化、高性能化的趋势下，显示模组与主板之间的高速信号传输面临着前所未有的挑战。传统排线在高速、高密度应用场景中逐渐显露出信号完整性不足、抗干扰能力有限等问题。I-PEX CABLINE®-UA II 20497系列LVDS极细同轴屏线作为专为空间受限设备设计的高性能互连解决方案，正成为工程师在高端显示应用中的优选方案。本文将从技术规格、结构特点、性能优势及应用场景四个维度，为研发工程师提供全面的技术解析。

一、CABLINE®-UA II 20497系列核心技术规格

CABLINE®-UA II 20497系列是I-PEX公司针对微型化电子产品推出的极细同轴线连接器系列，其设计理念是在有限空间内实现高速、稳定的信号传输。物理参数：

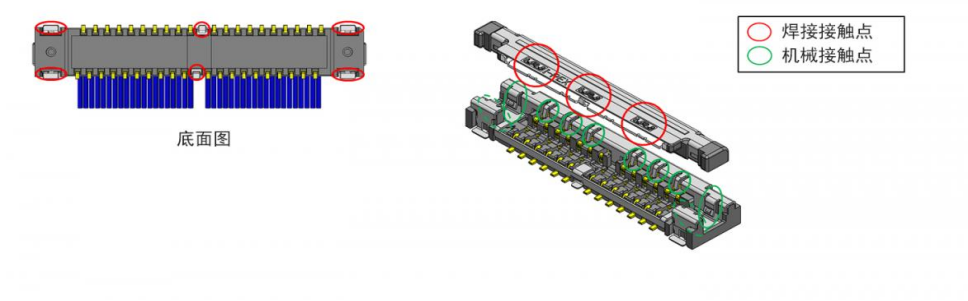

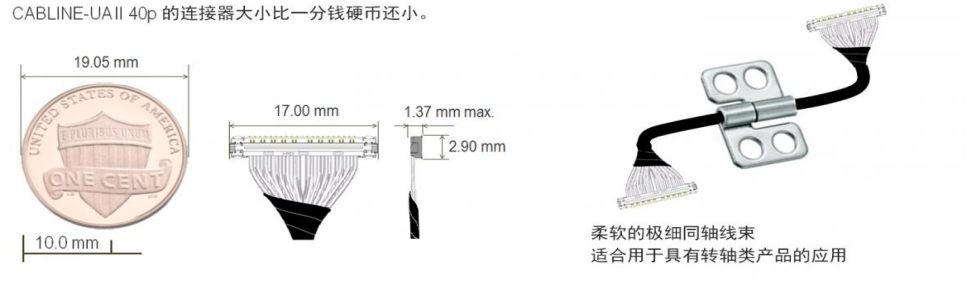

• 物理尺寸参数：该系列连接器采用0.300mm的超细接点间距，最大配合高度仅为1.37mm（标称1.27mm），深度为2.90mm。这种微型化设计使其能够轻松

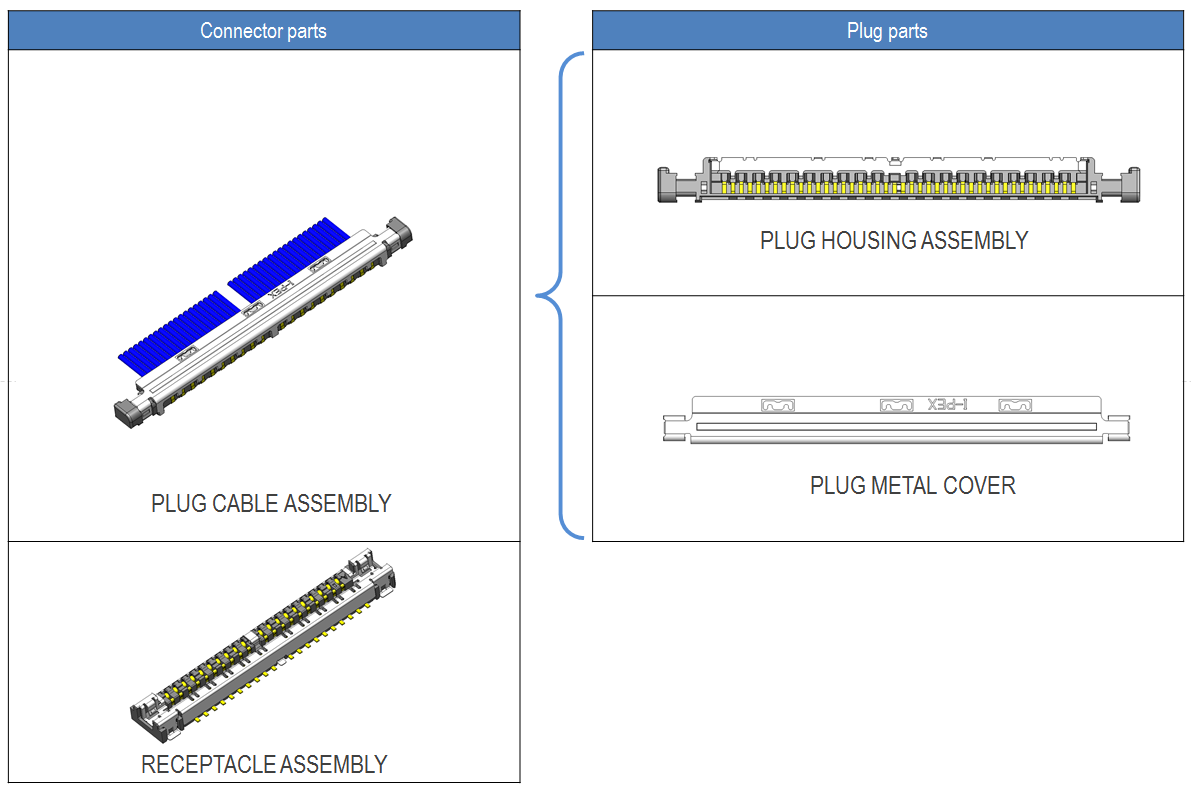

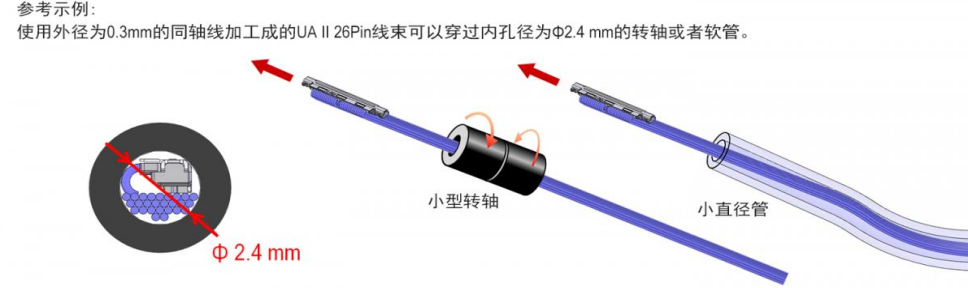

  穿过  设备转轴，在笔记本铰链、折叠手机转轴等空间极度受限的区域实现可靠连接。

• 引脚配置选项：提供26、32、40、50引脚多种配置，满足不同通道数的LVDS信号传输需求。宽度计算公式为5.0+(0.3*引脚数)mm，这种模块化设计便于工

  程师根据具体应用灵活选择。

• 电气性能指标：支持AWG #42、#44、#46三种规格的极细同轴线，对应的电流承载能力分别为0.20A、0.19A和0.15A（AC/DC per contact）。这种精细的

  线径分级确保了在不同电流需求下的最优性能表现。

• 兼容标准支持：全面支持USB 3.1 Gen 1（5 Gbps）、V-By-One HS 1.4（4 Gbps）、eDP（2.7 Gbps）及MIPI标准等多种高速接口协议，展现了出色的协

  议兼容性和未来扩展性。

二、极细同轴结构的技术优势

极细同轴线束（Micro Coaxial Cable）的结构设计是其性能的根本原因。每根线由中心导体、绝缘介质、屏蔽层和外护套四层结构组成，直径可小至0.3mm以下。

• 电磁屏蔽性能：同轴结构的核心优势在于其优异的电磁屏蔽能力。内导体负责信号传输，外导体环绕形成完整的屏蔽层，这种结构能有效抑制外部电磁干扰（EMI）并减少内部信号串扰。多点接地设计进一步增强了抗干扰性能，确保在复杂电磁环境下的信号稳定性。

• 阻抗控制精度：极细同轴线能够实现精确的特性阻抗控制，通常设计为50Ω或100Ω差分阻抗。这种精确的阻抗匹配减少了信号反射和失真，对于LVDS等高速差分信号传输至关重要。阻抗一致性直接影响眼图质量和信号完整性，特别是在多通道并行传输时。

• 机械性能特点：尽管直径极小，但极细同轴线束具有良好的柔韧性和弯折寿命。其外护套材料通常采用耐弯折、耐高温的特殊聚合物，能够承受设备使用过程中的反复弯折和机械应力，适合在移动设备、折叠屏等动态应用场景中使用。




三、在LVDS高速传输中的应用价值

LVDS（低电压差分信号）技术因其低功耗、高速率和强抗干扰能力，已成为显示模组、车载系统和工业相机等设备内部高速传输的主流方案。CABLINE®-UA II 20497系列极细同轴屏线在LVDS应用中展现出独特价值。

• 高速传输能力：极细同轴线束支持数Gbps级别的高速传输，完全满足4K、8K等高分辨率显示模组的带宽需求。相比传统FFC排线，其在相同线径下能够提供更高的传输速率和更低的信号衰减。

• 空间优化设计：0.3mm间距和1.37mm高度的超薄设计，使其在笔记本、平板电脑、折叠手机等轻薄设备中具有显著的空间优势。工程师可以在有限的内部空间内实现高密度布线，为电池、散热系统等其他关键组件留出更多设计空间。

• 系统可靠性提升：机械锁定设计防止连接器在振动或移动环境中松脱，确保长期使用的连接可靠性。环保认证方面，该系列产品通过RoHS、REACH及

      无卤（Halogen-Free）认证，符合全球环保法规要求。

• 温度适应性：极细同轴线束能够在较宽的温度范围内保持稳定的电气性能，适应从消费电子到工业设备、车载系统等不同环境温度的应用需求。

  四、典型应用场景与选型建议


基于CABLINE®-UA II 20497系列的技术特点，其在多个领域具有广泛的应用前景。

• 消费电子领域：在笔记本电脑显示屏连接中，该系列连接器能够穿过铰链区域，实现主板与显示屏之间的高速信号传输。在折叠手机和平板电脑中，其超薄设计适应了设备日益轻薄化的趋势。

• 车载显示系统：车载环境对电子设备的可靠性要求极高，极细同轴线束的强抗干扰能力和宽温适应性，使其成为车载中控屏、仪表盘显示等应用的理想选择。其机械稳定性能够承受车辆行驶中的振动和冲击。

• 工业与医疗设备：工业相机、医疗影像设备等对信号完整性要求极高的应用中，极细同轴线束的低噪声、高屏蔽特性确保了图像和数据传输的准确性。在这些专业领域，信号质量的微小改善都可能对最终性能产生显著影响。

• AR/VR设备：增强现实和虚拟现实设备需要高分辨率、低延迟的显示传输，同时内部空间极为有限。CABLINE®-UA II 20497系列的微型化设计和高速传输能

      力，完美匹配了AR/VR设备的技术需求。

选型建议：工程师在选型时应综合考虑信号速率、通道数量、空间限制、环境条件和成本因素。对于高分辨率、高刷新率的显示应用，建议优先选择eDP接口配合极细同轴线束；对于工业控制、车载显示等注重稳定性和成本控制的应用，LVDS配合极细同轴线束是性价比较高的选择。

五、设计注意事项与未来发展趋势

在实际应用中，工程师需要注意几个关键设计要点，以确保CABLINE®-UA II 20497系列极细同轴屏线发挥最佳性能。

• 阻抗匹配设计：保持整个传输路径的阻抗一致性至关重要。PCB端、连接器端和线缆端的阻抗都应精确匹配，通常为100Ω差分阻抗。阻抗不连续会导致信号反射，影响眼图质量和系统稳定性。

• 布线优化策略：在多通道LVDS信号布线时，应注意线对长度匹配，减少skew（时滞）。合理的弯曲半径设计能够避免机械应力对线缆性能的影响，建议最小弯曲半径不小于线缆直径的5倍。

• 接地与屏蔽处理：确保屏蔽层的良好接地是发挥极细同轴线抗干扰能力的关键。多点设计需要在实际布局中充分考虑接地点的位置和阻抗，避免接地环路。

• 连接器装配精度：0.3mm的极细间距对装配精度提出了更高要求。建议使用专用治具和显微镜辅助装配，确保连接器插接的准确性和一致性。随着显示技术更高分辨率、更高刷新率发展，以及设备形态向更轻薄、更柔性演进，极细同轴线束技术也在不断创新。未来，我们可能会看到更细线径、更高频率支持、更好柔韧性的新一代产品出现。同时，随着5G、物联网等技术的普及，设备内部的高速互连需求将持续增长，极细同轴线束在这一领域的技术价值和市场前景将更加广阔。

对于从事显示模组、消费电子、车载系统或工业设备设计的工程师而言，深入理解CABLINE®-UA II 20497系列极细同轴屏线的技术特性和应用要点，不仅有助于优化当前产品设计，更能为应对未来技术挑战做好充分准备。在选择互连方案时，应综合考虑性能需求、空间限制、成本因素和供应链稳定性，做出最适合具体应用的技术决策。
