新能源汽车的快速发展对电气连接系统提出了前所未有的挑战。从400V到800V高压平台的演进，从百千瓦到兆瓦级充电功率的需求，连接器作为能量传输的关键节点，其性能直接关系到车辆的安全、效率和可靠性。ERNI MiniBridge系列连接器凭借其紧凑设计和高可靠性，在新能源汽车低压系统中已有应用，但要满足高压系统的严苛要求，需要跨越多重技术壁垒。本文将系统解析新能源汽车高压连接的特殊要求，探讨MiniBridge的技术适应性，并提供国产车规级替代方案的完整技术路径。

一、新能源汽车高压系统的特殊挑战

1. 高压安全要求
    新能源汽车高压系统通常工作在400-800V电压范围，安全要求极高：
    • 绝缘要求：基本绝缘要求耐受数倍工作电压，加强绝缘要求更高
    • 爬电距离：根据工作电压和环境条件，要求8-14mm以上
    • 电气间隙：空气间隙需要满足高压击穿防护
    • 电弧防护：高压插拔时的电弧防护设计
    • 功能安全：ISO 26262 ASIL等级要求，通常需要ASIL C或D级
2. 大电流传输能力
    高压系统需要传输数百安培的大电流：
    • 充电系统：直流快充电流可达500A以上
    • 驱动系统：电机峰值电流可达800-1000A
    • 接触电阻：要求极低接触电阻以减少发热和能量损失
    • 温升控制：大电流下的温升必须控制在安全范围内
3. EMC兼容性挑战
    电动汽车电磁环境复杂：
    • 电机驱动干扰：PWM变频产生强烈电磁干扰
    • 充电系统噪声：大功率充电产生传导和辐射干扰
    • 车载电子敏感度：BMS、VCU等系统对干扰敏感
    • 标准要求：CISPR 25、ISO 11452等EMC标准
4. 环境耐受性
    汽车使用环境严苛：
    • 温度范围：-40°C至+125°C，局部可能达+150°C
    • 振动冲击：发动机舱振动，路面冲击
    • 湿度防护：IP6K9K高压冲洗防护
    • 化学耐受：机油、冷却液、盐雾等化学环境

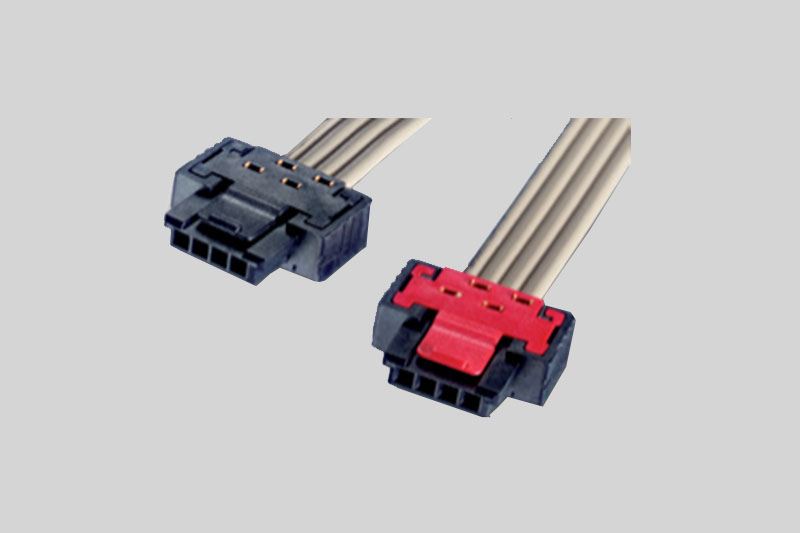

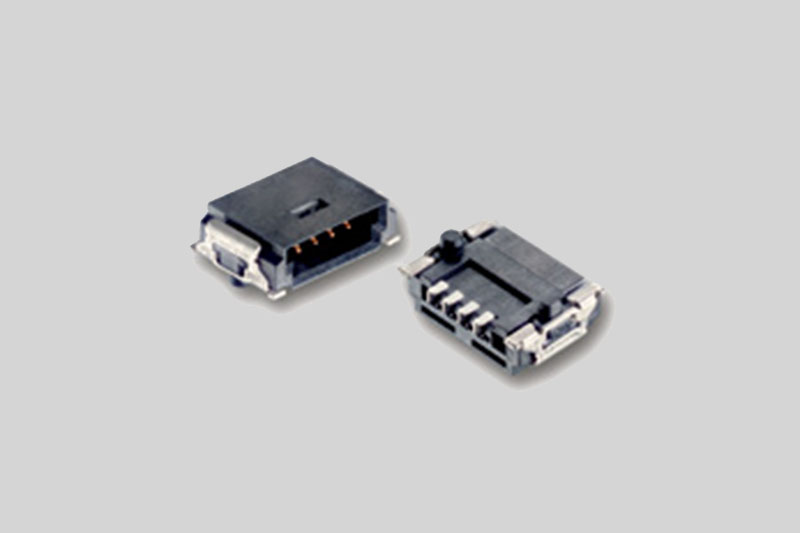

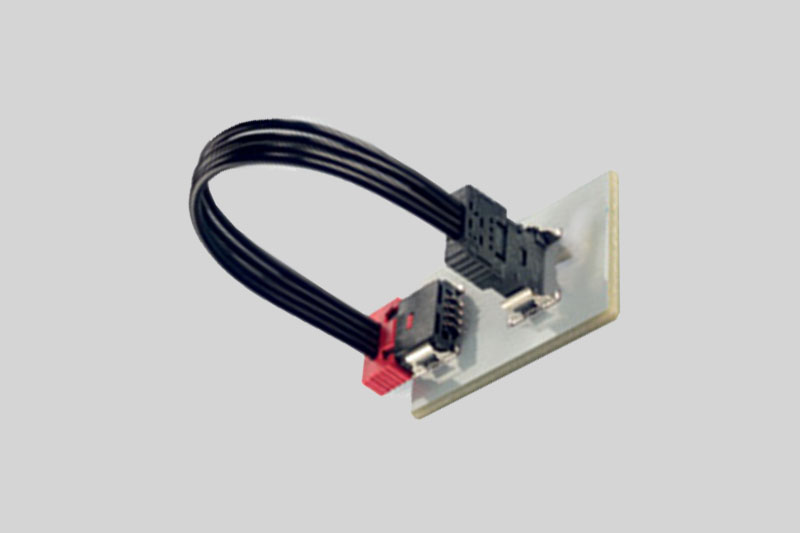

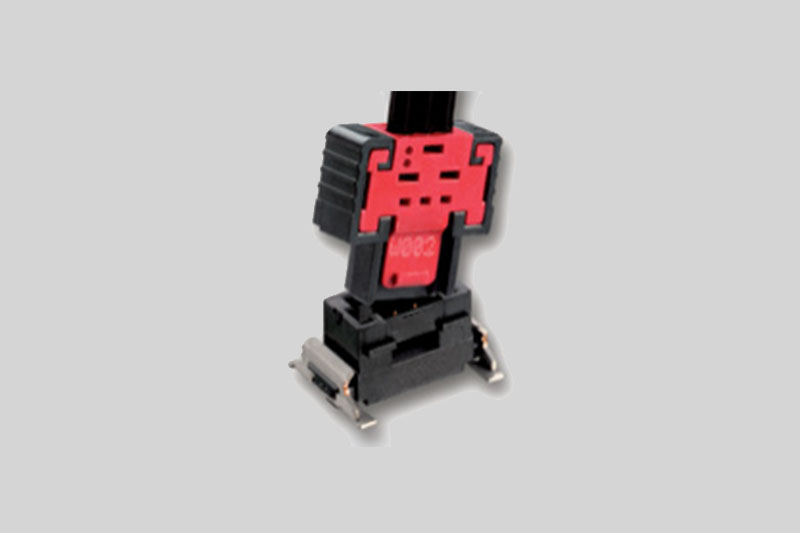

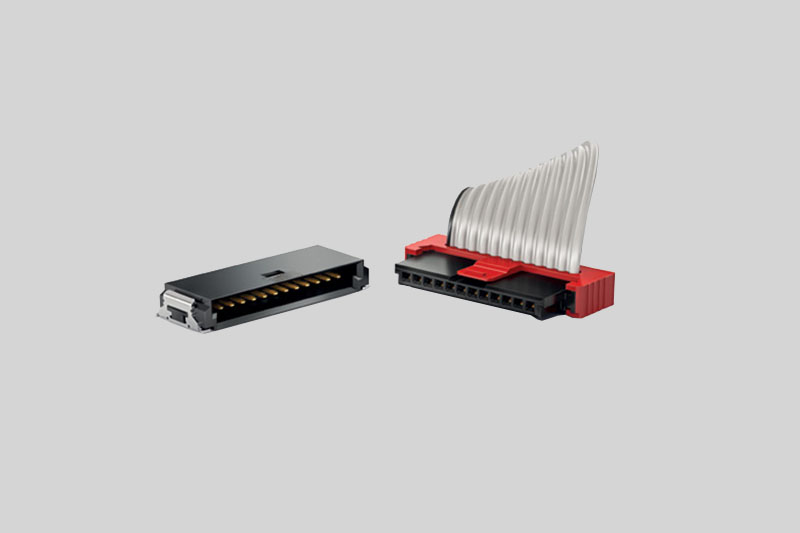

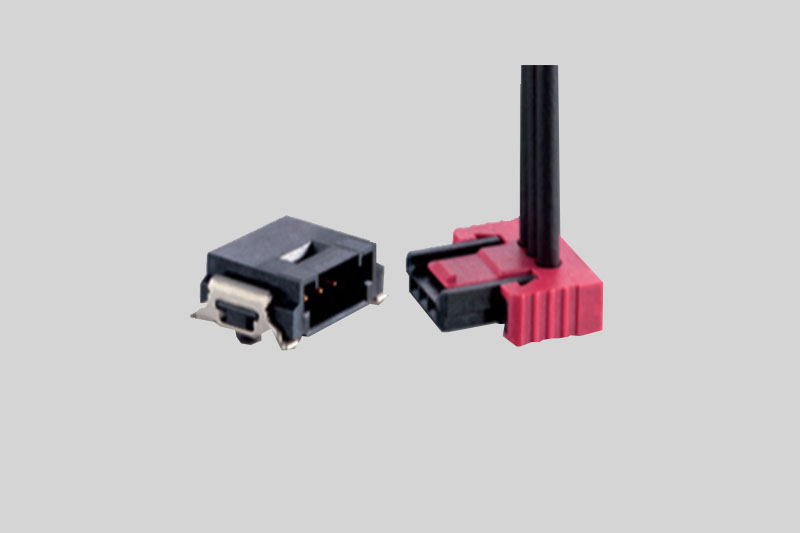

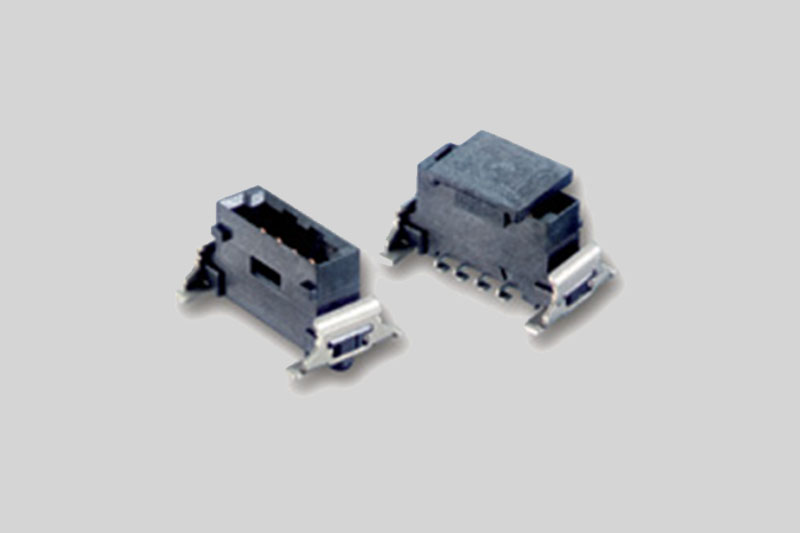

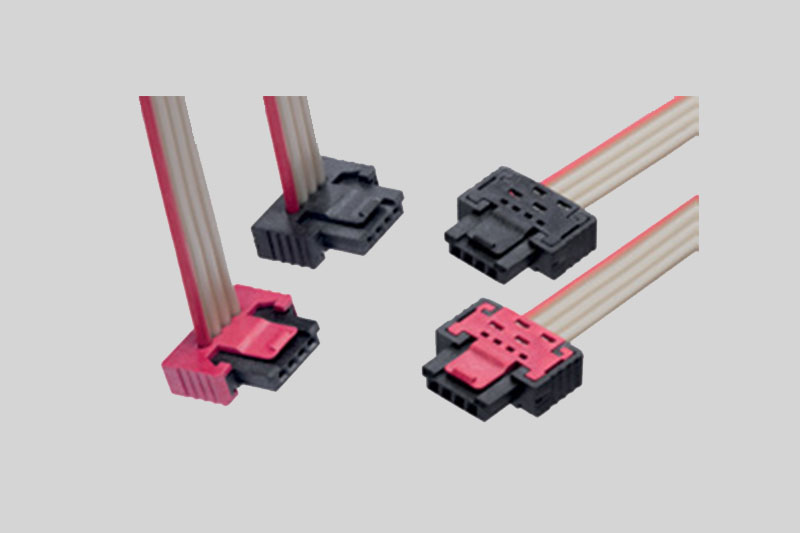

二、ERNI MiniBridge在新能源汽车中的应用分析

1. 技术优势
    MiniBridge在新能源汽车中具有一定技术优势：
    • 紧凑设计：1.27mm间距节省空间，适合高密度布局
    • 高可靠性：双重锁定机构，抗振动性能好
    • 模块化：支持多种配置，灵活适应不同需求
    • 成熟应用：工业领域验证，可靠性有保障
2. 高压应用局限性
    标准MiniBridge在高压应用中存在局限：
    • 电压等级：标准产品额定电压通常为300V，难以满足800V需求
    • 电流能力：额定电流通常为3A，远低于高压系统需求
    • 安全间距：1.27mm间距难以满足高压爬电距离要求
    • 电弧防护：缺乏高压插拔电弧防护设计
3. 适用场景分析
    MiniBridge在新能源汽车中的适用场景：
    • BMS信号连接：电池管理系统信号采集和通信
    • 低压控制：VCU、MCU等控制单元信号连接
    • 传感器连接：温度、压力、位置传感器连接
    • 信息娱乐系统：车载信息娱乐设备连接

三、国产车规级高压连接器技术突破

1. 高压安全设计
    a）绝缘系统创新：
    • 材料选择：特种工程塑料，CTI>600V
    • 结构设计：增加绝缘屏障，延长爬电距离
    • 灌封技术：局部灌封提高绝缘强度
    • 测试验证：耐压测试>3000V，局部放电<5pC
    b）安全防护设计：
    • 防触电设计：高压互锁（HVIL）功能集成
    • 电弧防护：先导后主触点设计，插拔过程无电弧
    • 误插防护：机械键位和颜色编码双重防护
    • 紧急断开：快速断开机构，紧急情况下安全分离
2. 大电流传输优化
    a）接触系统设计：
    • 大电流触点：开发10A、20A大电流版本
    • 低电阻设计：接触电阻<0.5mΩ
    • 散热优化：增加散热面积，优化热路径
    • 材料创新：高导电铜合金，银镀层厚度>3μm
    b）温升控制：
    • 热仿真分析：有限元热分析优化设计
    • 温度监测：集成温度传感器
    • 降额使用：提供详细降额曲线
    • 热管理：配合散热系统设计
3. EMC性能提升
    a）屏蔽设计：
    • 全周屏蔽：360度连续屏蔽，转移阻抗<5mΩ
    • 屏蔽连接：低阻抗屏蔽连接，接触电阻<10mΩ
    • 滤波集成：可选集成滤波模块
    • 接地设计：优化接地路径，降低接地阻抗
    b）测试验证：
    • 辐射发射：满足CISPR 25 Class 5要求
    • 辐射抗扰：满足ISO 11452-2 200V/m要求
    • 传导发射：满足CISPR 25传导发射限值
    • 瞬态抗扰：满足ISO 7637-2脉冲要求
4. 环境耐受性增强
    a）材料体系：
    • 高温材料：耐150°C高温工程塑料
    • 耐化学材料：耐受机油、冷却液、盐雾
    • 阻燃材料：UL94 V-0阻燃等级
    • 环保材料：满足ELV、RoHS要求
    b）密封设计：
    • IP防护：IP67/IP6K9K防护等级
    • 多级密封：多重密封结构设计
    • 压力平衡：防止凝露和压力差
    • 寿命验证：湿热循环1000小时测试

四、车规级认证体系

1. 国际标准
    a）安全标准：
    • ISO 26262：功能安全标准，ASIL等级认证
    • IEC 60664：绝缘配合标准
    • UL 2231：人员防护系统安全标准
    • SAE J1742：高压连接器测试标准
    b）性能标准：
    • ISO 16750：道路车辆电气环境条件
    • LV 214：汽车连接器测试标准
    • USCAR：汽车连接器性能标准
    • VW 80303：大众汽车连接器标准
    c）EMC标准：
    • CISPR 25：车辆无线电骚扰特性
    • ISO 11452：车辆电磁抗扰度
    • ISO 7637：道路车辆传导和耦合电气骚扰
2. 国内标准
    a）国家标准：
    • GB/T 20234：电动汽车传导充电连接装置
    • GB/T 18487：电动汽车充电系统
    • GB/T 28046：道路车辆电气环境条件
    • QC/T 1067：汽车用高压连接器
    b）企业标准：
    • 主机厂标准：各大车企的特殊要求
    • 行业标准：汽车连接器行业协会标准
    • 测试规范：第三方检测机构标准
3. 认证流程
    a）设计认证：
    • 设计评审：DFMEA、设计验证计划
    • 原型测试：设计验证测试（DVT）
    • 设计冻结：设计评审通过，冻结设计
    b）产品认证：
    • 型式试验：全面性能测试
    • 耐久测试：寿命和耐久性测试
    • 环境测试：环境适应性测试
    • EMC测试：电磁兼容性测试
    c）生产认证：
    • 过程审核：VDA6.3过程审核
    • PPAP：生产件批准程序
    • 批量验证：批量生产验证
    • 持续监控：SPC统计过程控制

五、应用案例分析

1. 电池管理系统连接
    某电动汽车BMS采用国产高压MiniBridge方案：
    • 应用场景：电池模组间信号和电源连接
    • 技术要求：工作电压800V，电流10A，ASIL C功能安全
    • 解决方案：增强绝缘设计，集成HVIL，全周屏蔽
    • 验证结果：通过ISO 26262 ASIL C认证，量产装车
2. 车载充电机连接
    OBC高压输入输出连接方案：
    • 环境要求：发动机舱环境，温度-40°C至+125°C
    • 电气要求：400V/32A，效率>95%，EMC Class 5
    • 技术方案：大电流触点，优化散热，集成滤波
    • 应用效果：充电效率提升0.5%，EMC一次性通过
3. 电机控制器连接
    电驱系统高压连接方案：
    • 特殊要求：高振动环境，峰值电流800A
    • 技术突破：抗振动设计，低电阻触点，温度监测
    • 性能指标：接触电阻<0.3mΩ，振动等级10-2000Hz 30g
    • 应用验证：10万公里路试，零连接器故障

六、成本效益分析

1. 技术成本对比
    a）进口方案成本：
    • 采购成本：车规级连接器单价$10-50
    • 认证成本：国际认证费用高，周期长
    • 开发成本：定制开发费用高昂
    • 库存成本：海外供货，库存周转慢
    b）国产方案优势：
    • 成本节约：采购成本降低30-40%
    • 快速认证：熟悉国内认证，周期缩短40%
    • 联合开发：与客户共同开发，降低开发成本
    • 本地库存：快速响应，降低库存成本
2. 全生命周期价值
    a）直接效益：
    • 采购成本：单车成本降低50-100元
    • 质量成本：质量一致性高，降低售后成本
    • 供应安全：本地供应，避免供应链中断
    • 技术支持：快速响应，降低维护成本
    b）间接价值：
    • 技术自主：掌握核心技术，减少对外依赖
    • 标准参与：参与国家标准制定，提升话语权
    • 品牌提升：国产高端品牌形象建立
    • 生态建设：推动产业链协同发展

七、未来发展趋势

1. 技术发展方向
    a）更高电压平台：
    • 800V平台：支持800V及以上电压平台
    • SiC应用：适应碳化硅器件高频特性
    • 集成化：连接器集成传感器、保险丝等功能
    • 智能化：状态监测、预测维护功能集成
    b）新材料应用：
    • 高性能塑料：更高耐温、更高CTI材料
    • 新型合金：更高导电、更高强度接触材料
    • 纳米材料：纳米涂层提高耐磨、耐腐蚀
    • 环保材料：可回收、生物基材料
2. 应用领域扩展
    a）高压快充：
    • 大功率充电：支持350kW以上超充
    • 液冷充电：液冷充电枪连接器
    • 无线充电：无线充电系统连接
    • 换电连接：换电站高压连接系统
    b）新架构应用：
    • 800V架构：高压平台全面应用
    • 域控制器：域控制器高速连接
    • 电池底盘一体化：CTB/CTC技术连接需求
    • 高压配电：高压配电单元连接

结语

新能源汽车高压连接器是电动汽车安全可靠运行的关键组件。ERNI MiniBridge连接器通过技术创新，在新能源汽车低压系统中展现了应用潜力。国产车规级高压连接器解决方案通过高压安全设计、大电流优化、EMC提升和环境耐受性增强，正在快速追赶国际先进水平。
对于新能源汽车制造商而言，选择高压连接器方案需要综合考虑技术性能、安全要求、认证标准和全生命周期成本。国产高压连接器解决方案凭借技术突破、成本优势和本地化服务，为新能源汽车产业发展提供了有力支撑。

随着新能源汽车技术的快速发展和800V高压平台的普及，高压连接器市场需求将持续增长。通过持续的技术创新、严格的质量控制和完整的认证体系，国产连接器必将在新能源汽车领域发挥越来越重要的作用。
