同轴线的屏蔽原理是利用外导体形成一个法拉第笼。但这个笼子如果在连接器处断了，屏蔽就失效了。

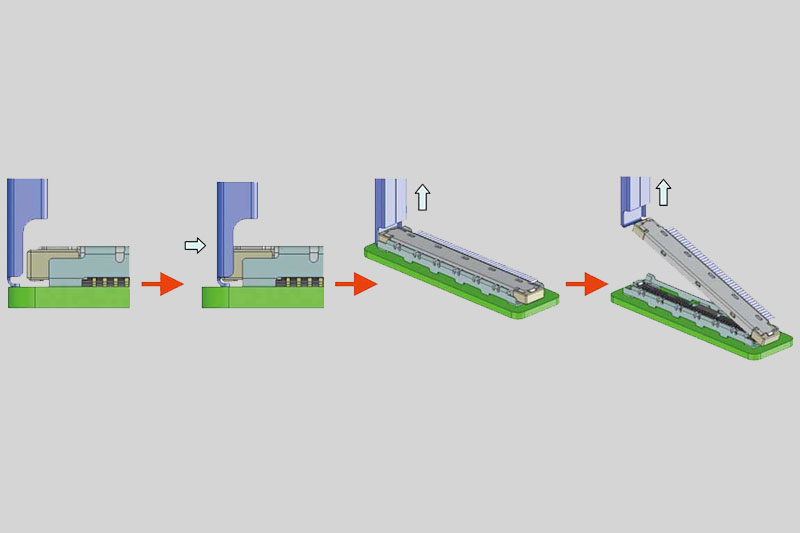

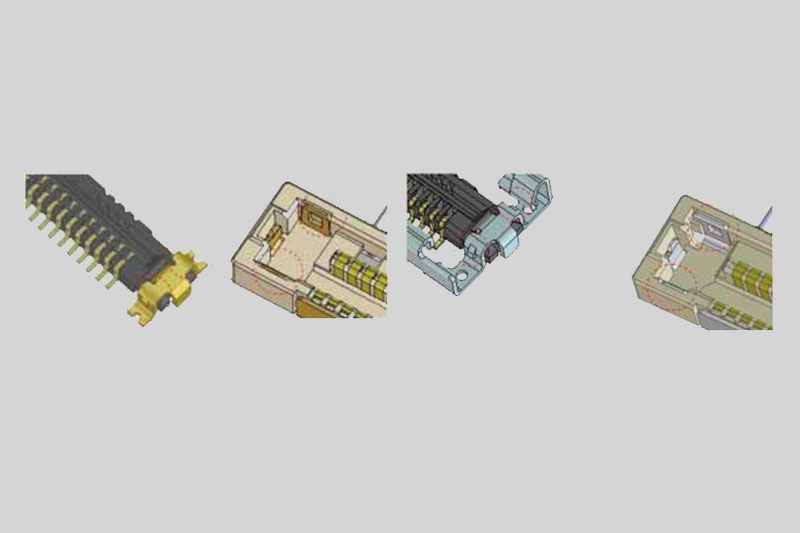

• 连接器的金属外壳

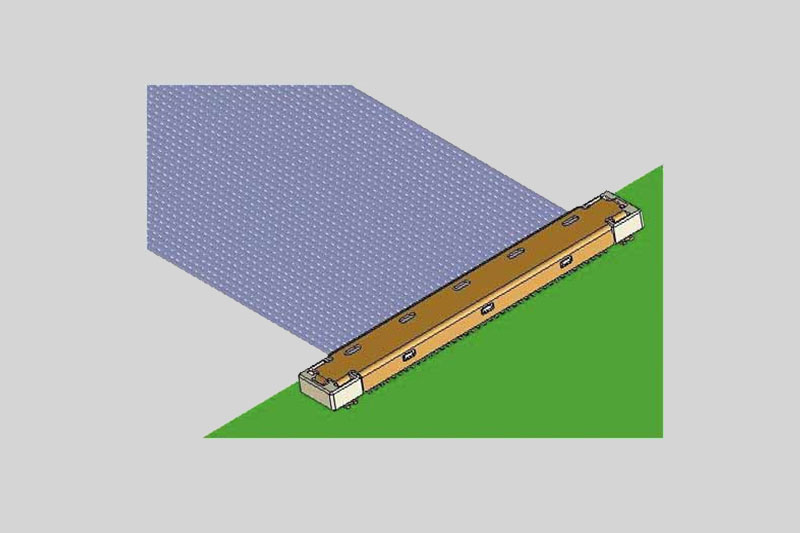

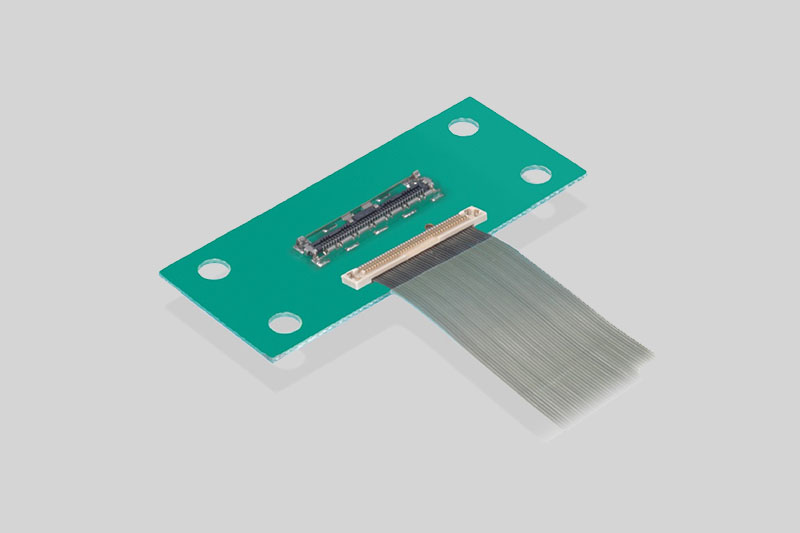

       HRS DF36系列的一大优势是其金属外壳直接与PCB的地平面相连。研发设计时，必须确保连接器外壳焊盘与地层之间有足够多的过孔连接，降低接地阻抗。

• 线材编织层的处理

即使使用了完美的同轴线，如果主板端的驱动电路产生了共模噪声，噪声依然会通过线缆辐射出去。

• 共模电感的应用：在DF36连接器靠近主板的一端，串联一颗小感值的共模电感，可以有效滤除差分线之间的共模干扰。

• 展频技术：如果辐射峰值集中在某个单一频率，可以在主板BIOS或显示驱动设置中开启展频功能，将能量分散到一个频段内，从而降低峰值辐射强度。

除了线缆本身，设备外壳的设计也至关重要。

• 断点处理：金属外壳的上下盖结合处如果有缝隙，会形成天线效应。应尽量让屏线远离这些缝隙。

• 导电泡棉：在屏幕模组与金属外壳之间增加导电泡棉，可以将屏幕产生的辐射屏蔽在局部，防止通过屏线耦合出去。

(注：如果您的产品在EMC测试中屡次受阻，建议重点排查屏线屏蔽层的接地点。选用屏蔽层覆盖率更高、连接器接地结构更优秀的极细同轴屏线方案，往往能起到事半功倍的效果。)
