“再压缩2毫米！”——这大概是硬件研发工程师在绘制便携式彩超、医疗内窥镜或高清航拍云台原理图时，听到最多的一句需求。在微型化设备的战场上，每一立方毫米的让渡，都是产品能否碾压竞品的关键。
当信号引脚数突破100芯，传统的排线（FPC）已经无法满足高速差分信号的严格要求，而普通的板对板连接器又过于笨重。此时，HRS FX23L系列的超低堆叠版本（如8mm或10mm高）就成了打通设备任督二脉的“杀手锏”。然而，原装料号不仅极难预定，且对SMT贴片精度要求近乎苛刻。
作为一名帮无数客户解决过“空间焦虑症”的硬件老兵，今天我将带您走进微观世界的堆叠艺术，看看如何巧妙运用甚至平替这款微型连接器。

一、 为什么微型设备对FX23L的“身高”如此执着？

在微型设备的主板堆叠中，我们通常面临两个选择：

• 要么横向拉长设备（丑且不符合人体工学）

• 要么纵向堆叠主板（薄且精致）。

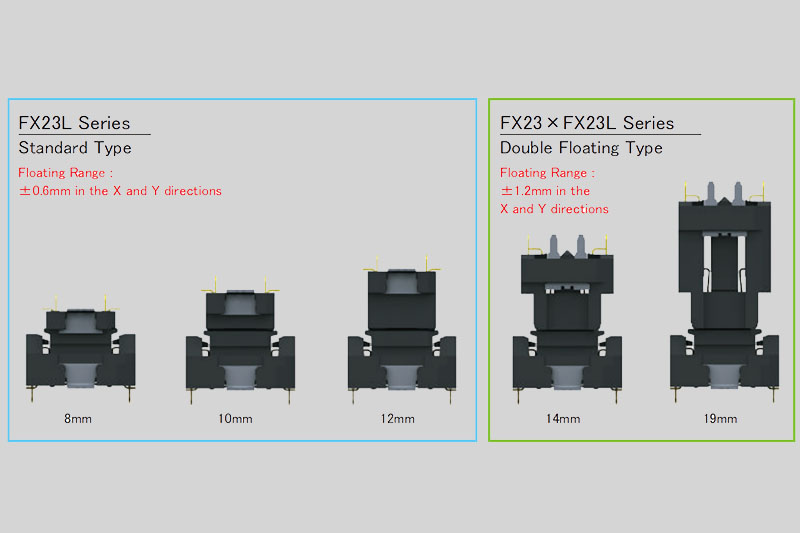

FX23L之所以备受青睐，是因为它在0.5mm的极限间距下，硬生生挤出了120个信号通道和4个3A电源通道。尤其是其8.0mm堆叠高度的版本，相当于在两指宽的PCB上，架起了一座容纳百兆级数据传输的“双层高架桥”，彻底解放了设备的内部空间。

二、 微型化设计的“阿喀琉斯之踵”：三大工艺挑战

选择8mm的FX23L固然爽，但也给研发和工艺带来了致命的考验：

• 导柱对准的“显微镜级”要求：8mm的堆叠意味着两块PCB之间的距离极近。如果FX23L的导柱（Guide Post）稍许歪斜，或者SMT贴片时发生了哪怕0.1mm的位移，插头根本无法插入插座，甚至会直接把娇贵的信号端子压弯。

• 中间挖空的“悬空”风险：为了控制高度，很多超低堆叠连接器（包括FX23L）的塑胶本体采用了“回”字形挖空设计。如果替代厂商的LCP材料韧性不足，在高温回流焊后极易发生中心塌陷，导致主板间短路。

• 维修拆卸的“拆弹”体验：高度越低的连接器，插拔越费力。在售后维修时，工程师稍微用力不均，就可能把焊盘直接从PCB上撕下来。

三、 寻找“微型化平替”的黄金法则

当原装HRS FX23L的交期成为项目量产的拦路虎时，寻找国产替代品是唯一出路。但在这个极端尺寸下，不是所有厂家都能驾驭。评估时请紧盯以下几点：

• 导柱的“自对正”倒角设计：优质的替代方案会在导柱入口处设计更夸张的倒角，允许更大的盲插容差。即使两块主板有些微错位，也能顺滑导入。

• 端子的“双触点”冗余结构：在8mm的局促空间内，单触点一旦沾染微小灰尘就会开路。必须要求替代品采用双触点弹簧结构，提供物理层面的接触冗余。

• 100%的AOI光学检测承诺：敢于对微型连接器出厂实施3D AOI全检（特别是共面性和导柱垂直度）的供应商，才值得信赖。

结语：

科技的美感在于将庞大化为无形。在微型设备研发的极限拉扯中，选对连接器伙伴往往能起到事半功倍的效果。如果您的团队正在为8mm或10mm堆叠高度的HRS FX23知FX23L寻源发愁，或深受原装交期之苦，欢迎与我们取得联系。我们专注于高精密板对板互连方案的研发，提供全方位Pin-to-Pin兼容的微型替代产品，以本土供应链的极速响应，助您的微型化设计从容落地。
