随着笔记本电脑、4K医疗监视器以及高清工业无人机的屏幕分辨率节节攀升，传统的FPC排线或普通屏蔽线已经越来越难以招架高频差分信号带来的挑战。在这个背景下，搭载HRS DF80系列连接器的LVDS极细同轴屏线脱颖而出，成为了高端显示设备内部连接的“顶流”。
但很多硬件工程师在选择或使用这套方案时，往往会忽略其背后的物理特性和潜在的信号完整性陷阱。今天，我们就抛开枯燥的数据手册，从底层物理逻辑出发，深度扒一扒HRS DF80系列究竟是靠什么征服了高速信号传输，并为您提供突破成本瓶颈的替代思路。

一、 告别扁平线瓶颈：为什么必须是“极细同轴线”？

在很多初级设计中，工程师习惯使用FFC/FPC扁平排线来传输LVDS或eDP信号。这虽然便宜且柔软，但在面对数Gbps的高速信号时，扁平线的先天缺陷就暴露无遗了：线间串扰严重、特性阻抗难以精准控制，且极易受到外部电磁环境的影响。
极细同轴线（Micro-Coaxial Cable）则是一种结构上的降维打击。它的内部由内导体、绝缘层、外导体（屏蔽层）和护套构成。在HRS DF80系列的应用中，这种结构带来了三个决定性优势：

• 严苛的阻抗控制：高速信号最怕阻抗不连续。通过调整内导体直径和绝缘层的介电常数，极细同轴线可以将差分阻抗极其精准地锁定在100Ω（LVDS标准），极大 地减少了信号反射和衰减。

• 卓越的EMI抗干扰能力：每一根极细同轴线都自带独立的金属编织屏蔽层，这相当于给高速信号穿上了一件“防弹衣”，无论是防止内部信号外泄，还是抵御外部电磁干扰，表现都远超扁平线。

• 超高的空间利用率：线径可以做到0.3mm甚至更细，配合HRS DF80仅0.5mm的紧凑Pitch，可以在狭小的设备内部实现高密度的任意弯折布线。


二、 HRS DF80系列连接器的三大“硬核”护城河

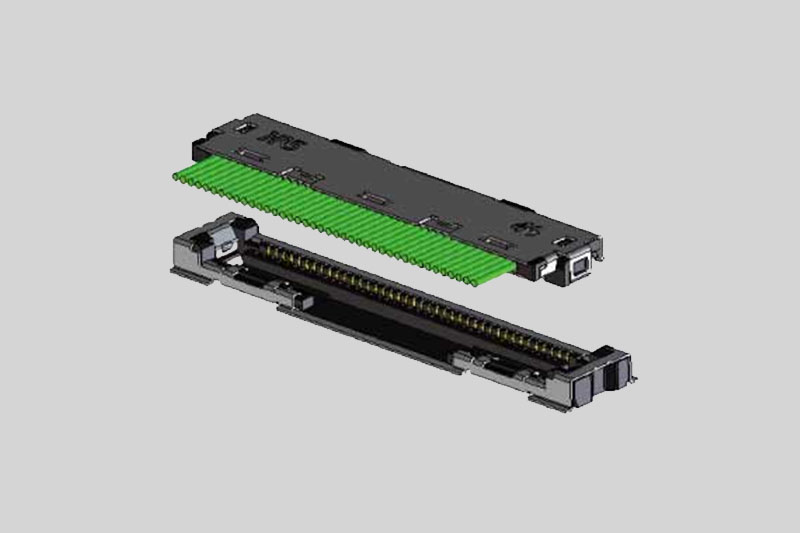

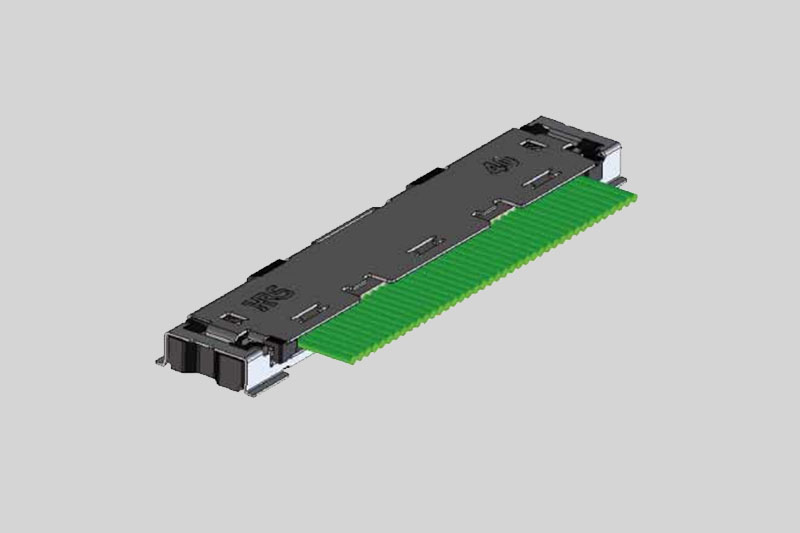

光有好线还不够，如果没有精密的连接器支撑，信号在进出端口时依然会产生巨大的损耗。HRS DF80系列之所以成为行业标杆，主要归功于其在机械与电气设计上的精雕细琢：

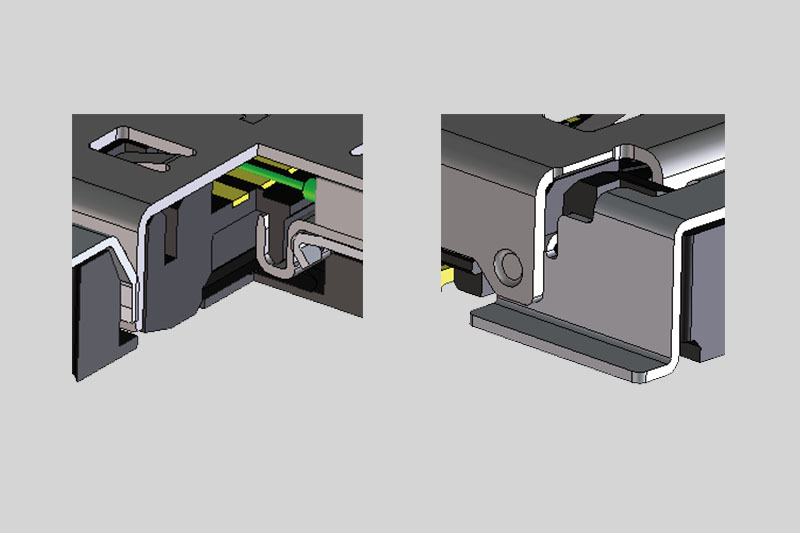

• 完美的差分对屏蔽接地结构

  在40P或50P的高密度布局中，DF80通过优化端子排列，确保了每一对LVDS差分信号旁边都有稳定的接地端子（Grounding），从源头上掐断了相邻通道之

  间的串扰（Crosstalk）。

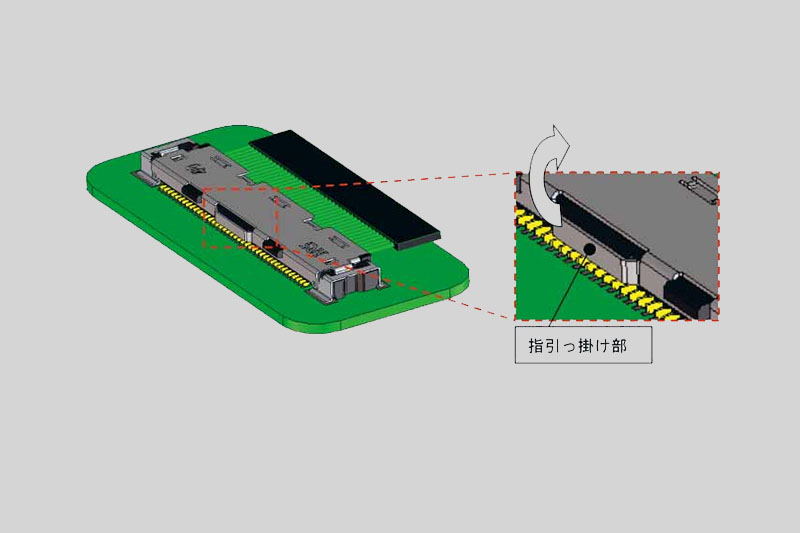

• 极具辨识度的机械锁扣设计

  微型连接器最怕的就是震动导致接触不良。HRS DF80系列引入了一种带有清晰“咔哒”声的锁扣机制（Latch system），不仅保证了即使在强烈震动环境下

  也能稳固连接，还极大地提升了产线工人的组装手感和效率。

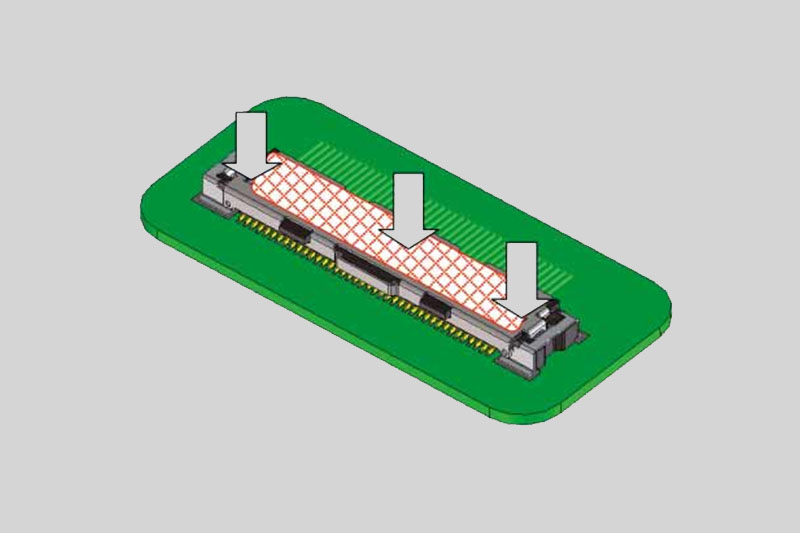

• 支持超高良率的SMT与手工焊接

  其端子采用了高可靠性的磷铜材料，进行了优化的焊接区设计。这使得它在适应现代SMT贴片回流焊的同时，为后续的返修和手工焊接留有充足的热耐受余量。

三、 寻求破局：高性价比替代方案的工程实现路径

尽管HRS原装方案在技术上无懈可击，但对于绝大多数商业级和消费级产品而言，其高昂的成本严重挤压了利润空间。幸运的是，随着国内线束制造工艺的爆发式增长，现在我们已经完全有能力提供与之媲美的国产化替代方案。

作为一名资深线束制造商，我们在复刻HRS DF80系列LVDS极细同轴屏线时，采取了以下严苛的工程标准：

• 材料级别的逆向工程：我们不搞简单的外壳模仿，而是深入到线材本身。选用与进口品牌同级别的日本或台湾品牌极细同轴线基材，确保介电常数和衰减率指标对齐。

• 自主研发的高精密模具：连接器的塑胶本体（LCP材料）和端子模具均由内部独立开发，不仅实现了与HRS DF80的Pin-to-Pin完美互换，还在插拔寿命测试中超过了原装的500次标准。

• 100%的自动化测试背书：利用先进的网络分析仪（TDR测试），对每一根成品进行阻抗和延时匹配测试，确保其在8K显示或高帧率摄像头传输中毫无压力。

结语：

技术不应被高价绑架。HRS DF80系列确实树立了高速极细同轴屏线的行业标杆，但这绝不意味着工程师们只能被动接受高昂的采购成本。选择一家懂材料、懂信号完整性、拥有强大精密制造能力的本土替代方案提供商，您的产品将在性能和成本之间找到最佳的黄金平衡点。如果您对HRS DF80系列的国产化替代感兴趣，欢迎随时与我们探讨技术方案。
