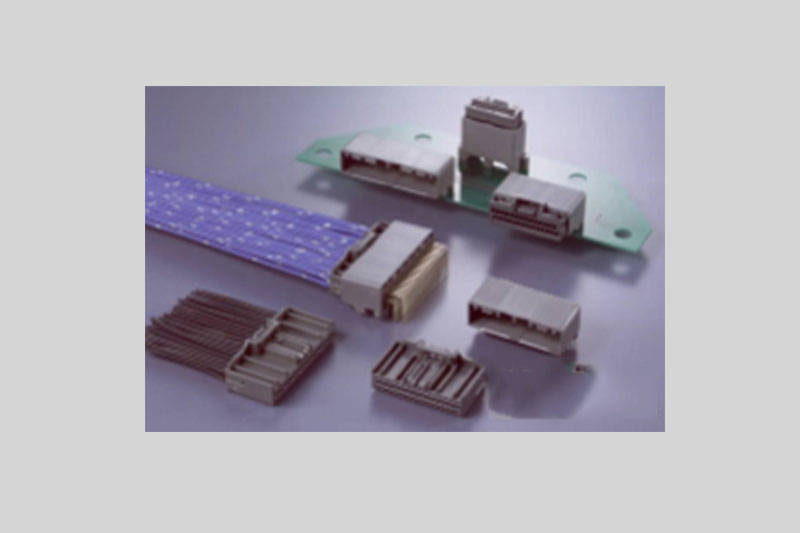

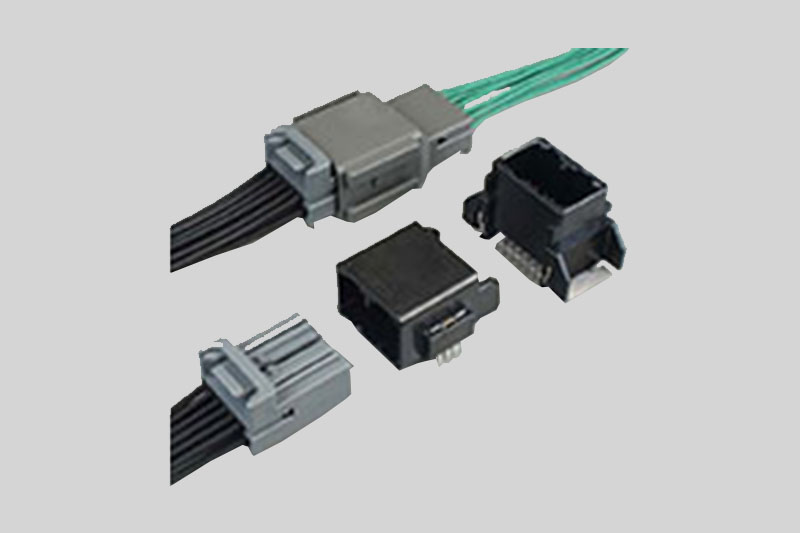

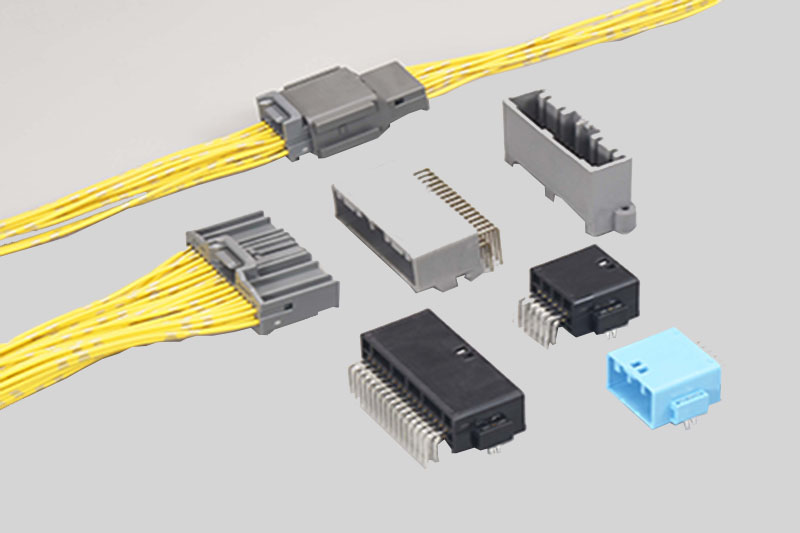

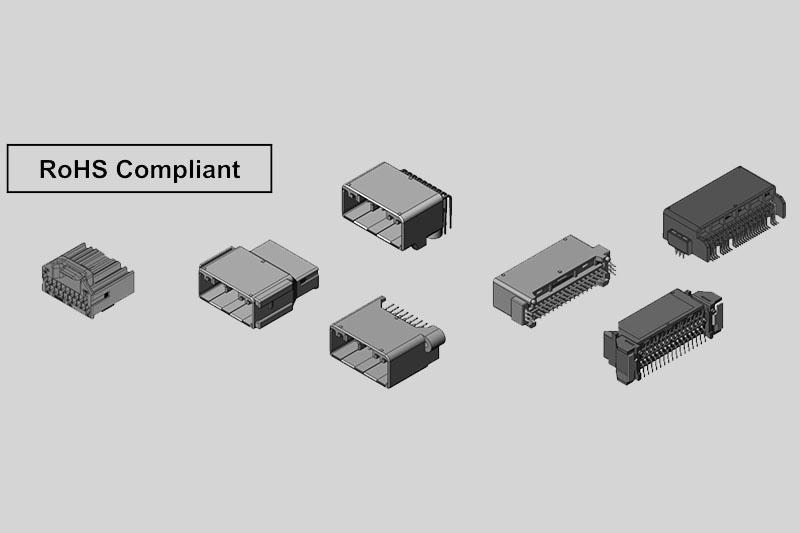

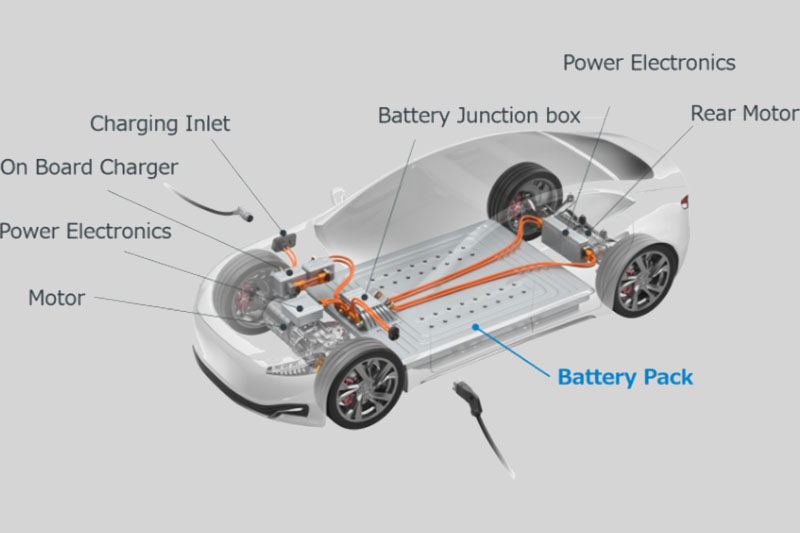

在汽车电子和工业控制领域，随着设备的小型化和功能的密集化，PCB板载连接器的空间日益捉襟见肘。日本航空电子（JAE）推出的MX34系列连接器，凭借其0.64mm（025英寸）的非防水端子设计，在车身ECU、BMS以及各类传感器中占据了重要地位。但对于每天与原理图和PCB打交道的研发工程师来说，看懂它的引脚定义只是第一步，真正掌握其背后的“设计哲学”，才能在项目中游刃有余。

一、 核心构造：0.64mm端子的“抗压”艺术

很多工程师初次接触JAE MX34系列时，会疑惑为什么在大电流趋势下，它依然坚守3A的额定电流和0.64mm的端子宽度？其实，这恰恰是ISO/JASO标准下的精妙平衡。MX34的插座端子采用了耐外力极强的箱型构造和双层弹簧接触结构。这种设计不仅保证了在车辆震动环境下的稳定接触，还将初始接触电阻压制在极低的水平（5mΩ以下）。对工程师而言，这意味着在携带大电流信号时，端子本身的压降和发热可以被完美忽略，极大简化了热设计的工作量。

二、 防呆与锁止：细节处的工程智慧

在量产阶段的线束组装中，“插错”和“未插到位”是工程师最头疼的两大问题。JAE在设计MX34系列时，展现了极强的工程落地思维。首先，它通过多样化的Key位（键槽）设计，从物理层面上杜绝了错误配接的可能性。其次，连接器采用了可靠的机械锁构造，并配备了专用的二次锁止机构（Retainer）。这个小小的塑料卡子不仅能检测端子在线束组装时的“不完全插入”状态，还能抵抗外部拉力。对于负责DFM（面向制造设计）的工程师来说，这种结构能大幅降低产线的不良率。

三、 材质与耐候：高温环境下的从容应对

汽车级连接器的核心门槛在于可靠性。MX34系列的塑壳材料选用了PBT、PPS混合GF（玻璃纤维）的合金材料，部分SMT型号甚至能承受高达130℃的局部环境高温。其触点材料采用了高导电铜合金，并在表面进行了镀锡或镀镍处理，不仅通过了严苛的USCAR-2测试，其绝缘电阻更是达到了100MΩ以上的高标准。这意味着，无论是在-40℃的严寒还是85℃的高温机舱内，它都能保证信号传输的纯净度。

四、 给工程师的选型启示

综合来看，JAE MX34系列的成功并非偶然。它在极其有限的空间内，完美平衡了密度、可靠性和自动化生产的兼容性。作为研发人员，在进行元器件选型时，除了关注电气参数，更应该像解剖麻雀一样去审视这类标杆产品的机械设计和材料科学。理解了这些底层逻辑，我们在面对日益严峻的成本压力和供应链挑战时，才能拥有更准确的判断力，去寻找那些在品质上能够真正比肩原厂的替代方案。

结语

对于追求极致稳定性的硬件工程师而言，JAE MX34系列不仅仅是一个标准件，更是一本关于如何在微观世界里解决宏观工程问题的教科书。通过对这款经典连接器的深度剖析，我们希望能帮助您在下一个项目中，无论是沿用原厂料号还是评估高性能替代方案，都能拥有更扎实的理论依据和技术底气。
