对于硬件工程师而言，项目后期最令人抓狂的莫过于在EMC暗室里面对屏幕线缆带来的辐射发射（Radiated Emission）超标。一条没有处理好电磁兼容的屏线，就像一根高效率的发射天线，不仅会导致产品无法通过CCC、CE或FCC认证，还会在设备内部引发严重的信号串扰。
日本I-PEX的CABLINE®-CA II PLUS 20680系列之所以成为高端医疗和工控设备的首选，其铜墙铁壁般的电磁屏蔽（EMI）设计功不可没。本文将带你拆解其背后的屏蔽奥秘，并为国产替代方案提供EMI性能的对标指南。

一、 为什么普通屏线容易变成“漏天线”？

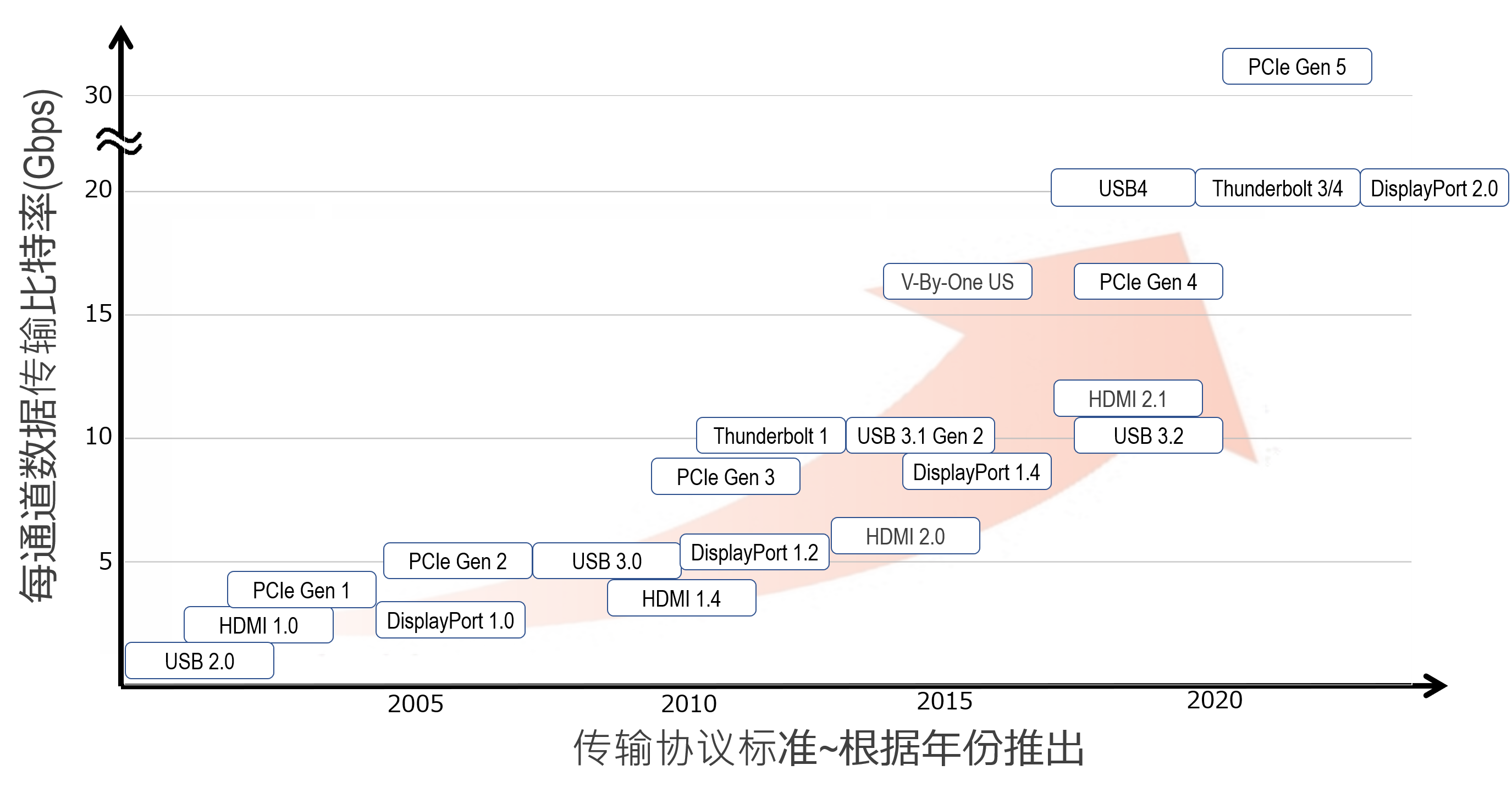

在LVDS等高速差分传输中，信号的高次谐波分量极其丰富，很容易通过线缆缝隙向外辐射：

• 共模电流作祟：理想的差分信号应该幅值相等、相位相反，但实际上由于阻抗不匹配或地线漂移，会产生共模电流，这是辐射发射的主要来源。

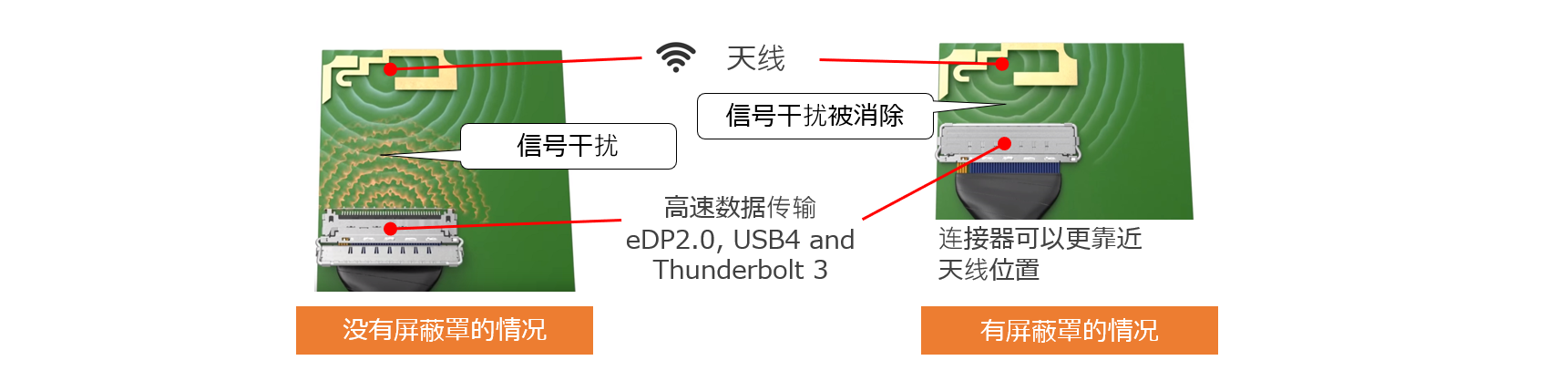

• 连接器缝隙泄漏：金属屏蔽壳如果没有完全包覆，或者接地弹簧片（Gasket）设计不合理，高频能量就会从微小缝隙中逸出。

二、 20680系列的“铜墙铁壁”：多层复合屏蔽架构

I-PEX原装线材在抑制EMI方面堪称教科书级别：

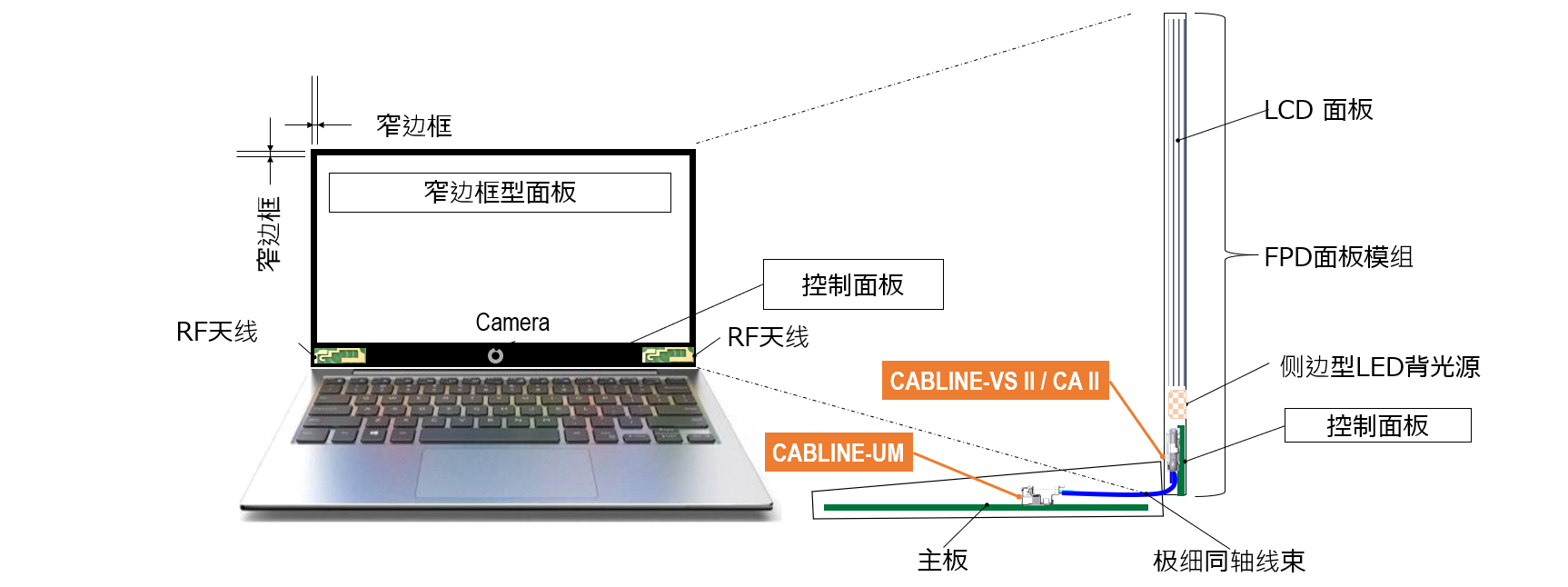

• 同轴线自身的双重防御：每根极细同轴芯线都有独立的接地屏蔽层（通常为镀锡铜丝编织或铝箔），将高频场束缚在芯线内部。

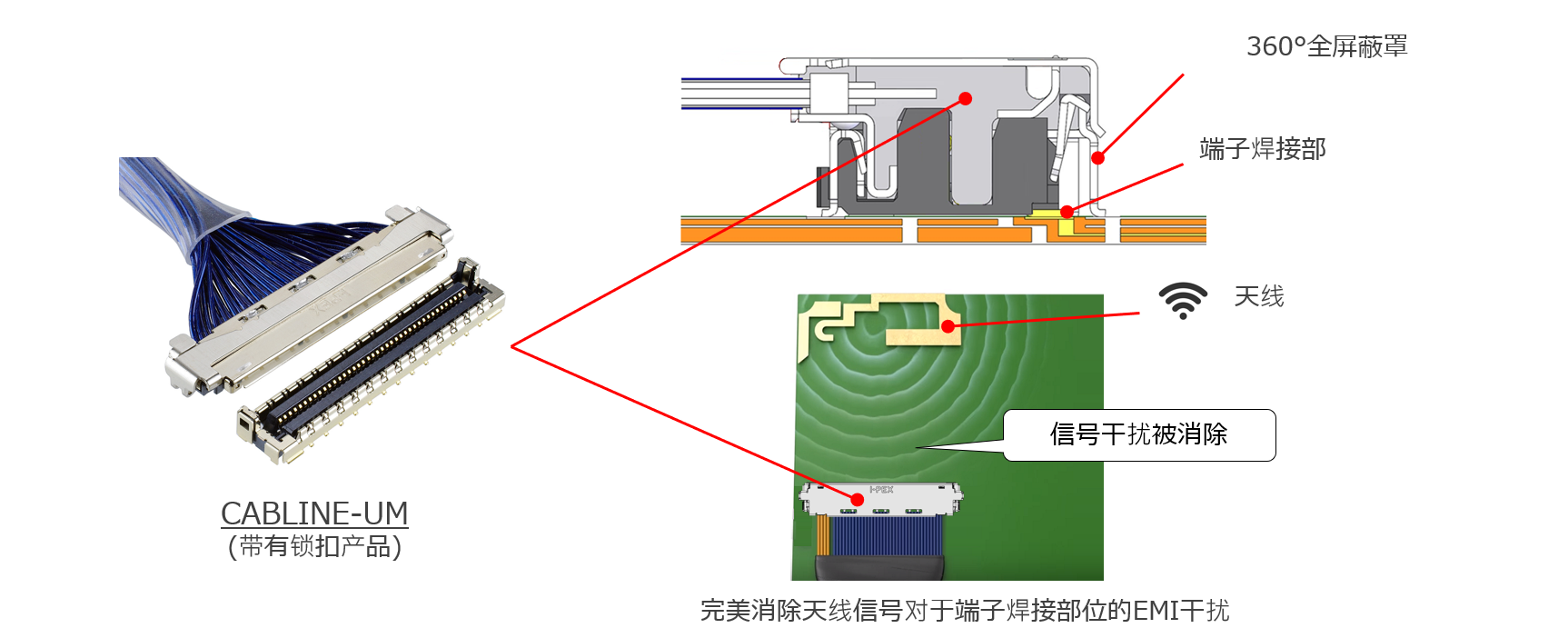

• 整体外屏蔽与360°接地：整束线缆外加高覆盖率（通常在85%以上）的镀锡铜丝编织网，并在连接器端通过多点弹片实现与设备金属壳体的360度低阻抗搭接。

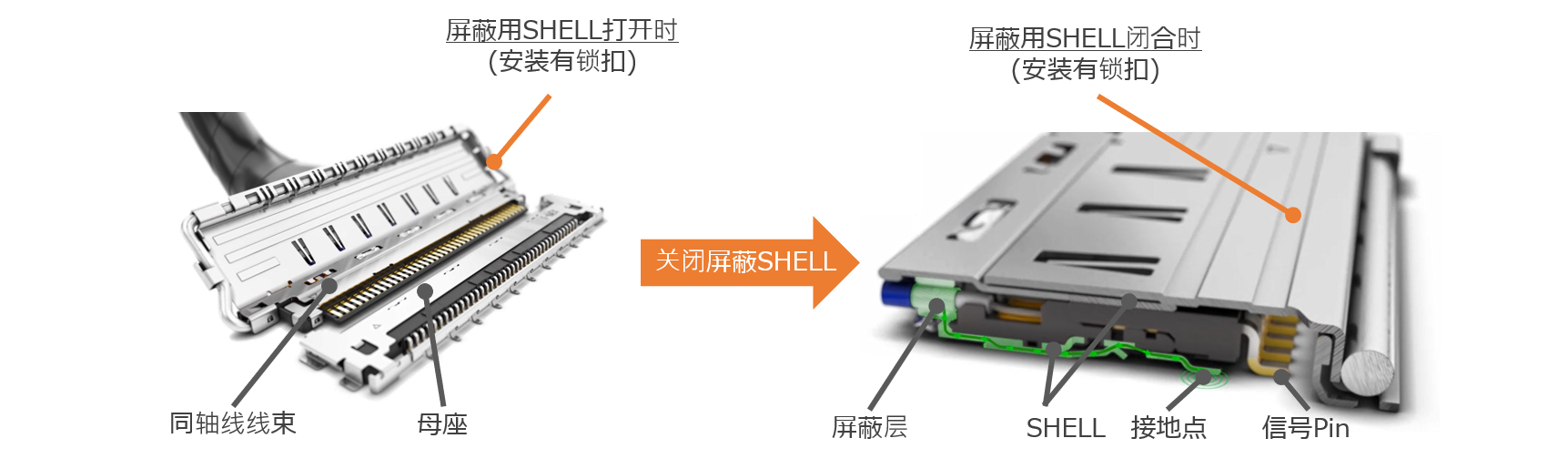

• 精密的接地弹簧片设计：连接器插头部分带有精密的接地指（Grounding Spring），插入母座后紧紧贴合，确保高频噪声直接入地，绝不外泄。

三、 考验真功夫：国产替代线材的EMI对标要点

当工程师寻找20680系列的国产平替时，绝不能只看外观相似，必须死磕以下EMI相关细节：

• 端子与壳体的一体化冲压工艺：劣质的替代品往往端子与外壳接地不良。优质替代品应采用一体化铜壳，确保端子的接地脚与同轴线屏蔽层有大面积、低电阻的焊接。

• 屏蔽层的覆盖率与材质检测：要求供应商明确标明外编织网的单丝直径和覆盖率。在高频段（如1GHz以上），必须依靠致密的金属编织层来压制辐射。

• 提供近场探头扫描对比数据：有条件的替代厂商应能提供暗室或近场扫描仪的测试对比图，直观展示其产品在关键频点的辐射发射量是否与原装处于同一量级。

结语：

别让屏线成为你过认证的绊脚石

在产品认证的最后关头，因为一条屏线的EMI问题导致项目延期，是最得不偿失的。选择一款在电磁兼容设计上与原装I-PEX 20680系列对齐的国产替代线材，不仅能帮你省下昂贵的滤波磁环和导电布，更能确保产品一次性通过各国认证。我们专注于高端屏线的研发与制造，在EMI屏蔽工艺上有着深厚的积累。欢迎面临EMC整改压力的工程师联系我们，获取专业的线缆EMC优化建议与样品支持！
