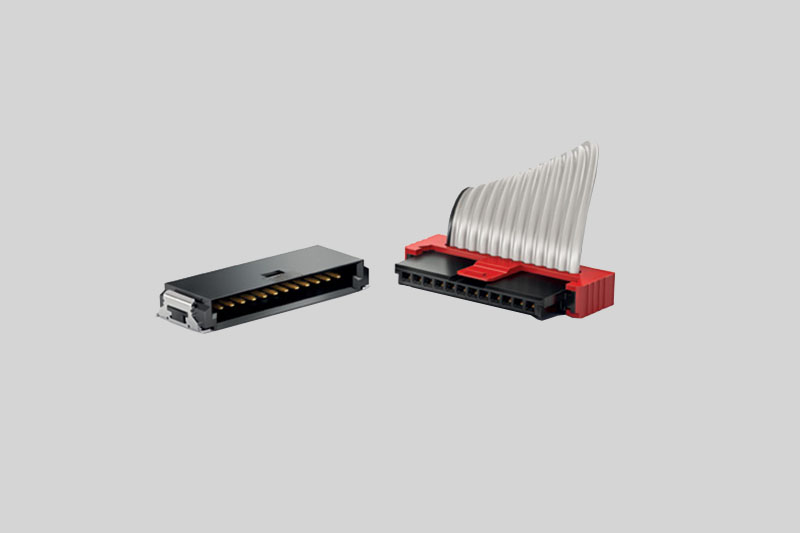

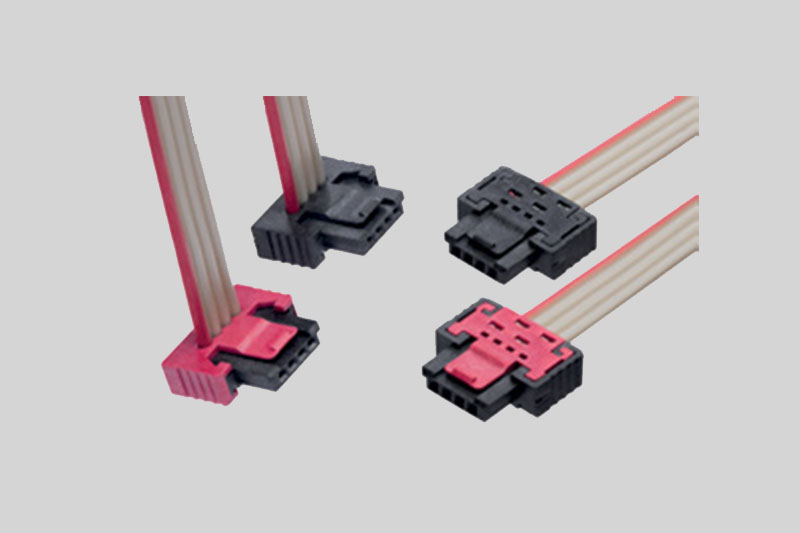

在汽车“新四化”（电动化、智能化、网联化、共享化）趋势的推动下，汽车电子系统的复杂度和集成度不断提高，对连接器技术提出了前所未有的挑战。ERNI MiniBridge系列连接器以其紧凑设计、高可靠性和卓越的环境耐受性，在汽车电子领域获得了广泛应用。本文将深入剖析该系列连接器在汽车严苛环境下的应用场景，解析其可靠性设计原理，并为工程师提供国产替代方案的完整评估框架。

一、汽车电子对连接器的严苛要求

汽车电子应用环境被认为是连接器面临的最严峻挑战之一，其特殊要求包括：
1. 极端温度环境
•发动机舱：-40°C至+150°C，局部可达+200°C
•前照灯附近：LED驱动电路温度可达+125°C以上
•寒冷地区：低温启动时温度可降至-55°C
•温度冲击：短时间内温度变化超过100°C
2. 振动与机械冲击
•发动机振动：持续高频振动，加速度可达20g
•道路冲击：随机振动和机械冲击
•共振效应：特定频率下的放大效应
•长期振动疲劳：影响连接可靠性和接触电阻稳定性
3. 环境腐蚀因素
•耐盐雾：沿海地区盐雾腐蚀
•耐化学品：机油、变速箱油、制动液、冷却液
•耐湿热：高温高湿环境下的绝缘性能
•紫外线老化：阳光直射导致材料老化
4. 电气性能要求
•电源传输：大电流承载能力，低接触电阻
•信号完整性：高速信号传输，低串扰
•EMI/EMC防护：满足汽车电磁兼容标准

•耐久性：满足10年以上使用寿命

二、ERNI MiniBridge在汽车电子的典型应用场景

1. LED照明系统连接方案
在汽车LED照明系统中，连接器面临特殊挑战：
前照灯应用挑战：
•高温环境：LED驱动模块温度可达125-150°C
•空间限制：灯具内部空间极其紧凑
•振动环境：发动机振动传递至灯具
•热膨胀差异：不同材料热膨胀系数不匹配
MiniBridge解决方案特点：
•高温版本可承受150°C连续工作温度
•1.27mm间距节省60%PCB空间
•双锁扣设计确保振动环境下的可靠性
•优化CTE匹配，减少热应力
国产替代方案优势：
•可提供165°C更高温度等级选项
•定制化外形适配特殊灯具结构
•优化的插拔力曲线，更适合自动化装配
•成本降低30-40%，支持多光源配置
2. ADAS传感器连接方案
高级驾驶辅助系统对连接器提出新要求：
传感器应用需求：
•毫米波雷达：高频信号传输，最高24GHz
•摄像头模块：多路视频信号并行传输
•超声波传感器：恶劣环境下的可靠连接
•激光雷达：高速数据传输，低延时
MiniBridge适应性：
•优化信号引脚布局，减少串扰
•屏蔽设计满足EMC要求
•防腐蚀镀层应对底盘恶劣环境
•快速连接接口，便于传感器更换
替代方案技术优化：
•支持更高频率信号传输
•集成EMI滤波器，减少外围元件
•改进密封设计，IP67防护等级
•预组装线束，降低装配复杂度
3. 电池管理系统（BMS）连接
电动汽车BMS对连接器有特殊要求：
BMS连接挑战：
•电压采集：多节电池电压监测，最高1500V
•温度检测：多点温度监测，精度要求高
•均衡电路连接：多路均衡电流传输
•绝缘要求：高压系统的安全隔离
MiniBridge在BMS中的应用：
•支持多达12芯的高密度连接
•耐高温特性适应电池包内部环境
•机械锁定防止振动松脱
•颜色编码简化线束装配
国产替代方案的创新：
•集成电压检测端子，减少连接点
•优化的热管理设计
•支持在线绝缘检测接口
•模块化设计，便于维护更换
4. 车身控制模块连接
车身电子系统的连接需求：
应用特点：
•分布式控制单元间的连接
•多路电源和信号传输
•复杂布线空间限制
•长期可靠性和维护便利性
技术解决方案：
•混合信号传输能力
•优化的线缆引出方向
•快速断开设计

•耐环境性能验证

三、汽车级连接器的可靠性设计原理

1. 材料科学的应用
外壳材料创新：
•高温LCP材料：耐温150°C，CTE匹配金属
•增强型PPS：更高机械强度
•特种尼龙：耐化学品腐蚀
•可回收材料：满足环保要求
接触件设计：
•高弹性铜合金：确保接触压力
•多层镀层：镍底层+钯中间层+金表层
•优化的触点几何：减少微动磨损
•特殊涂层：耐电弧烧蚀
2. 机械结构创新
锁定机构优化：
•主副双重锁定：防止意外松脱
•声觉和触觉反馈：确保连接到位
•防误插设计：不同键位编码
•解锁力优化：易于维护操作
抗振动设计：
•有限元分析优化结构
•振动阻尼结构
•弹性接触系统
•多点固定设计
密封技术：
•初次密封：界面密封设计
•二次密封：线缆密封
•三次密封：壳体密封
•透气防水：压力平衡设计
3. 电气性能优化
电源传输优化：
•大电流设计：每个端子9A承载能力
•低接触电阻：<10mΩ
•优化的电镀厚度：0.4μm金镀层
•热管理设计：降低温升
信号完整性：
•优化的引脚布局
•接地屏蔽设计
•阻抗匹配优化

•串扰抑制技术

四、国产替代方案的汽车级验证

1. 测试标准与规范
机械测试：
•插拔力测试：100次插拔力衰减<20%
•振动测试：20Hz-2000Hz，20g加速度
•机械冲击：50g，11ms半正弦波
•耐久性：5000次插拔循环
环境测试：
•温度冲击：-40°C至+125°C，1000次循环
•湿热循环：40°C，93%RH，1000小时
•盐雾测试：5%NaCl，96小时
•混合气体腐蚀：满足ISO 16750-5
电气测试：
•电流循环：额定电流，1000次循环
•电压降测试：<10mV/A
•绝缘电阻：>1000MΩ
•耐压测试：1500V AC，60秒
2. 过程质量控制
制造过程控制：
•SPC统计过程控制
•CPK过程能力指数>1.67
•100%电性能测试
•自动化光学检测
供应链管理：
•原材料追溯系统
•供应商审核认证
•批次一致性控制
•变更管理流程
3. 可靠性预测与验证
加速寿命测试：
•阿伦纽斯模型加速
•高加速寿命测试
•使用条件模拟测试
•现场数据收集分析
失效模式分析：
•FMEA失效模式分析
•故障树分析
•根本原因分析

•预防措施实施

五、应用设计最佳实践

1. PCB布局设计指南
热管理设计：
•足够的散热铜皮面积
•热过孔阵列设计
•远离热源器件
•空气流通通道设计
信号完整性设计：
•合理的引脚分配
•接地平面连续性
•阻抗匹配设计
•屏蔽和滤波电路
机械可靠性设计：
•足够的PCB支撑
•防应力设计
•应变消除结构
•固定螺丝位置优化
2. 线束设计指南
线缆选择：
•耐高温线缆：150°C额定
•耐油耐化学线缆
•屏蔽线缆设计
•柔韧性考虑
连接器装配：
•合适的压接工具
•压接高度控制
•线缆应力消除
•密封处理
线束布局：
•最小弯曲半径
•避免锐角弯曲
•固定点设计
•防磨损保护
3. 系统集成指南
热循环管理：
•CTE匹配设计
•柔性连接设计
•热膨胀补偿
•温度监测
振动管理：
•共振频率设计
•阻尼材料应用
•紧固件优化
•振动隔离
维护便利性：
•可接近性设计
•快速断开接口
•维修空间预留

•工具兼容性

六、认证与合规性

1. 国际标准符合性
•ISO 26262：功能安全
•AEC-Q200：汽车级可靠性
•LV 214：大众汽车标准
•USCAR-2：电气连接器标准
2. 环境合规性
•RoHS：有害物质限制
•REACH：化学品注册
•ELV：报废车辆指令
•冲突矿产：责任采购
3. 质量管理体系
•IATF 16949：汽车质量管理
•VDA 6.3：过程审核
•APQP：产品质量先期策划

•PPAP：生产件批准程序

七、成本效益分析

1. 总拥有成本分析
直接成本节约：
•采购成本降低30-50%
•库存成本优化
•运输成本减少
•关税和税费节约
间接成本效益：
•供货周期缩短50-70%
•技术支持响应更快
•定制化服务更灵活
•联合开发更深入
2. 质量成本分析
•预防成本：过程控制投入
•鉴定成本：测试验证投入
•内部失效成本：减少报废和返工
•外部失效成本：降低现场故障率
3. 生命周期成本优化
•设计阶段：降低开发成本
•生产阶段：提高生产效率
•使用阶段：降低维护成本
•报废阶段：回收处理成本

八、未来发展趋势

1. 技术发展趋势
•更高温度等级：175°C-200°C
•更高电流密度：15A/针
•更小间距：1.0mm甚至0.8mm
•更智能：集成传感器和诊断
2. 市场应用扩展
•800V高压平台
•高级自动驾驶
•车辆网联化
•共享出行平台
3. 可持续发展
•可回收材料应用
•低碳制造工艺
•循环经济模式

•全生命周期评估

结语

ERNI MiniBridge连接器在汽车电子领域的成功应用，证明了高密度微型连接器在严苛环境下的可行性。随着汽车电子技术的快速发展，对连接器的要求将越来越高。
国产替代方案在这一领域的突破，不仅打破了技术垄断，更通过持续创新，在特定性能指标上实现了超越。对于汽车电子工程师而言，选择合适的连接器方案需要综合考虑技术性能、可靠性、成本和供应链等多方面因素。
在汽车“新四化”的浪潮中，连接器技术将继续发挥关键作用。通过深入理解应用需求、严格遵循汽车级标准、采用系统化的设计方法，工程师可以充分利用国产连接器解决方案的优势，为汽车电子系统的创新提供可靠的连接保障。

无论是选择原厂产品还是国产替代方案，最终目标都是为终端用户提供更安全、更可靠、更智能的汽车电子产品。在这一过程中，连接器作为电子系统的“神经网络”，其重要性不言而喻。只有不断追求技术创新和质量卓越，才能在激烈的市场竞争中立于不败之地。
