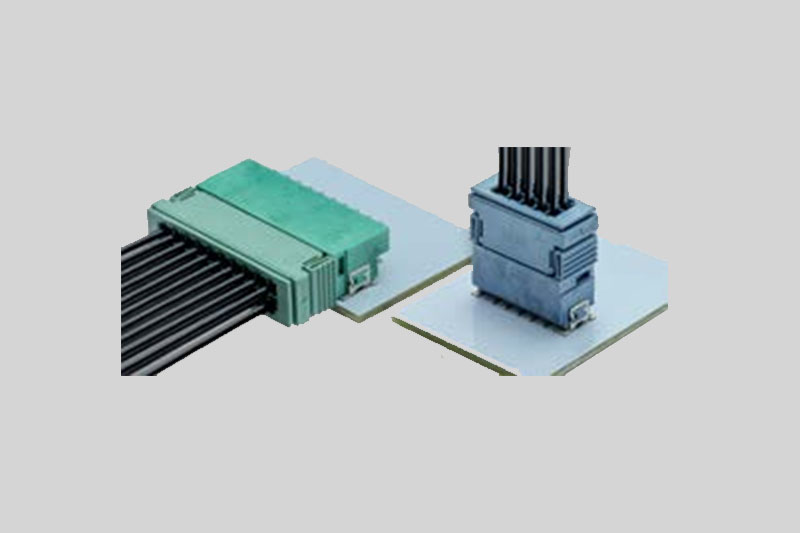

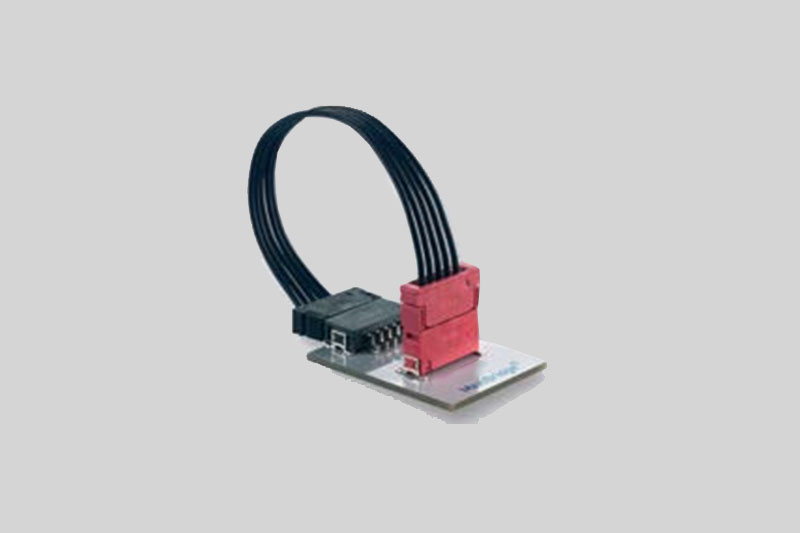

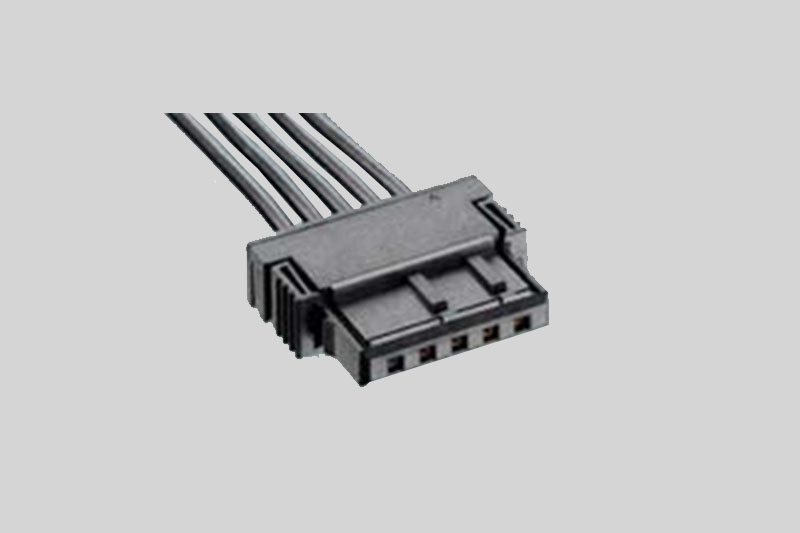

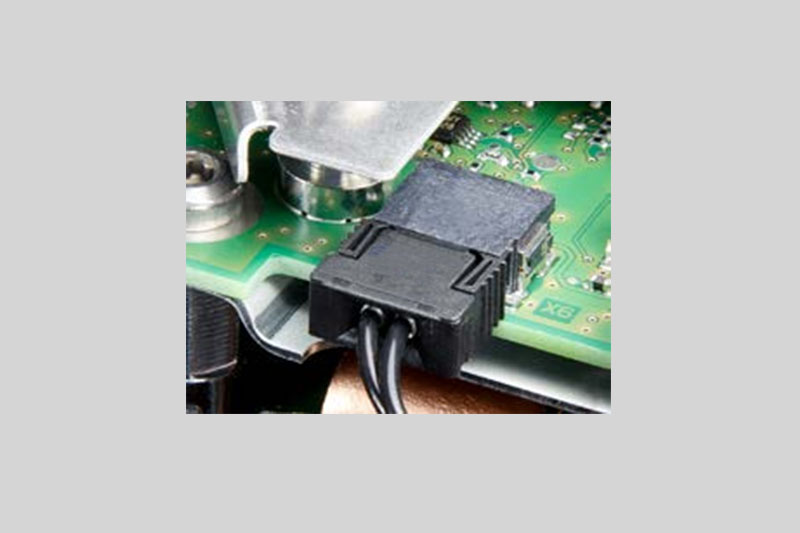

在线对板连接应用中，连接器能否牢固地固定在PCB上，是其长期可靠工作的第一道关卡。在振动、插拔应力或组装过程中，连接器从PCB上翘起、脱落或焊盘撕裂，是常见的失效模式。本文将聚焦于ERNI MaxiBridge系列连接器的PCB保持力设计，剖析其如何通过精巧的机械结构，实现在印刷电路板上的可靠固定，并延伸到替代方案中对此关键特性的继承。
连接器在PCB上的固定力不足会导致：
● 焊接点应力集中，在振动中易开裂，导致电气连接失效。
● 插拔线缆时，力矩作用于焊点而非连接器本体，易损坏PCB焊盘。
● 在自动组装或运输过程中，连接器可能移位或脱落。

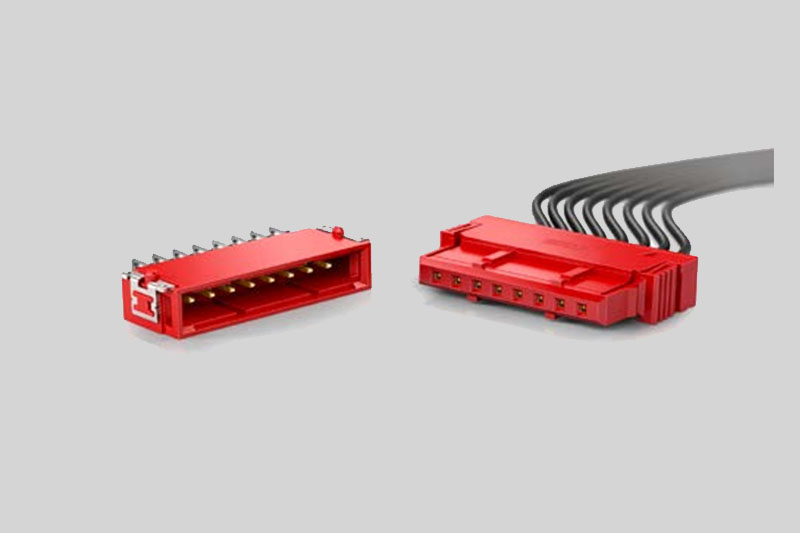

ERNI MaxiBridge在塑壳底座上设计了精密的固定倒刺和宽大的焊接引脚，共同构成了其出色的保持力：
● 机械干涉（倒刺）：连接器塑壳底部的塑料倒刺，在插入PCB安装孔后会发生弹性形变，并卡在孔壁或板背面，形成强大的摩擦力和机械互锁。这种设计能在焊接前就提供初步固定，便于后续的自动化贴装和焊接流程，防止器件在过炉时移位。
● 焊接增强：除了用于电气连接的信号针，MaxiBridge通常还设计有专用的、尺寸较大的固定焊脚。这些焊脚不仅提供额外的电气接地路径（如需），其更大的焊盘面积和焊锡量，能产生极强的机械锚定效果，与PCB铜箔形成牢固的结合。
在波峰焊或回流焊过程中，焊锡熔化后，会同时填充固定倒刺周围的空间并凝固，与机械倒刺形成“胶合+互锁”的双重固定效果。焊接完成后的连接器，其抗拉拔和抗扭转能力极强，足以承受线缆插拔的反复应力和使用环境中的持续振动。
在制造过程中的应用要点
● PCB设计：需严格按照Datasheet设计安装孔（孔径和公差），确保倒刺能顺利插入并卡紧，同时为固定焊脚预留足够大的焊盘。
● 焊接工艺：无论是回流焊还是波峰焊，都需要确保固定焊脚区域得到充分的焊锡润湿，形成良好的焊点。可视化的焊点检查是质量控制的重要一环。
作为替代方案制造商，我们深知此特性的重要性。因此，在我们的MaxiBridge兼容产品中：
● 精确复制倒刺几何形状：通过高精度模具，确保倒刺的尺寸、角度和弹性与原品一致。
● 优化固定焊脚设计：在兼容的前提下，对固定焊脚的形状或面积进行微优化，以增强焊接后的强度。
● 严格的推力测试：我们将PCB保持力（垂直拔出力、水平推力）作为出厂关键检验项目之一，确保每批次产品都满足严格的规格要求。
一个强大的PCB保持力设计，是连接器“扎根”于电路板的根本。它确保了后续所有电气连接的稳定基础。无论是选用原品还是我们的优质替代品，理解并重视这一设计，都能帮助您构建出更坚固、更可靠的电子设备。在您的下一个设计中，请务必关注连接器的“脚下功夫”。
