应对5G毫米波挑战:ERNI SMC 154718-E 连接器在28GHz小基站中的信号完整性布局实践

0

5G通信的全面部署将工作频率推向了毫米波范围,这对设备内部连接器的高频性能提出了前所未有的要求。ERNI SMC系列连接器凭借其优化的电气设计和紧凑尺寸,在5G小基站、边缘计算单元等设备中展现出独特价值。本文将从高频应用视角,为射频与硬件工程师提供SMC连接器在毫米波场景下的设计指南。

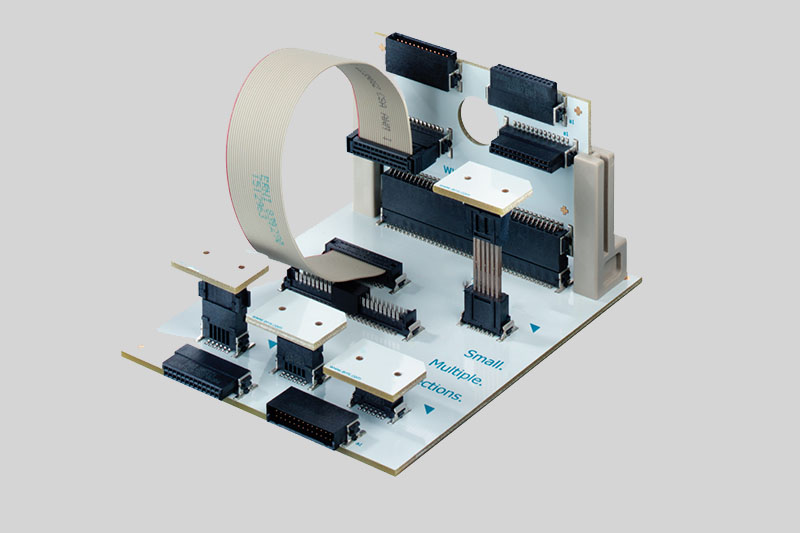

内容图SMC-21


一、5G毫米波场景下的连接器高频模型

在28GHz乃至更高频段,连接器不再是简单的集总参数元件,而必须被视为传输线系统的一部分。理解其高频模型是设计成功的前提。

  • SMC连接器在毫米波频段的等效电路包含分布式参数:串联电感主要来自端子引脚(约0.3-0.5nH),并联电容来自绝缘介质与引脚间(约0.1-0.2pF)。在28GHz时,这些寄生参数的阻抗已不容忽视。实测S参数显示,在26.5-29.5GHz范围内,插入损耗典型值为-0.8dB,回波损耗优于-12dB。这一性能满足3GPP Release 16对FR2频段前端互联的基本要求。

  • 介质材料的选择直接影响高频损耗。SMC连接器采用的液晶聚合物在28GHz时的损耗角正切(tanδ)约为0.002,而普通FR-4材料在该频段的tanδ高达0.02以上,这意味着SMC的高频损耗比常规连接器低一个数量级。在5G小基站的射频前端模块中,这种低损耗特性直接转化为更高的系统效率和更远的覆盖距离。

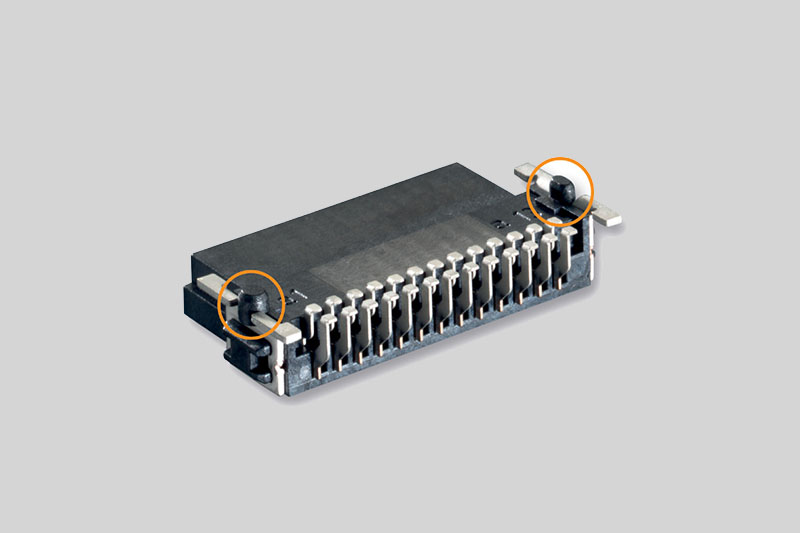

内容图SMC-5


二、PCB共面波导与连接器的过渡设计

在毫米波频段,PCB传输线通常采用接地共面波导结构,与SMC连接器的接口过渡设计成为信号完整性的关键。

  • 共面波导的尺寸需要精确计算。对于50Ω特性阻抗,介质厚度0.2mm(Rogers 4350B)时,信号线宽度约0.4mm,两侧接地间隙约0.15mm。SMC连接器焊盘必须与这个尺寸平滑过渡。推荐采用渐变设计:焊盘宽度从端子的0.6mm在0.3mm长度内逐渐过渡到0.4mm,这个渐变段相当于四分之一波长阻抗变换器(在28GHz时约0.9mm),可将反射系数从-8dB优化至-15dB。

  • 接地过孔的布局对高频性能至关重要。在连接器焊盘两侧,必须布置密集的接地过孔阵列,过孔间距应小于最高频率波长的1/10(在28GHz时约1mm)。建议采用0.2mm直径的激光盲孔,孔间距0.8mm,形成有效的电磁屏蔽。同时,这些过孔将连接器的接地引脚与PCB内层地平面低阻抗连接,为高频返回电流提供最短路径。

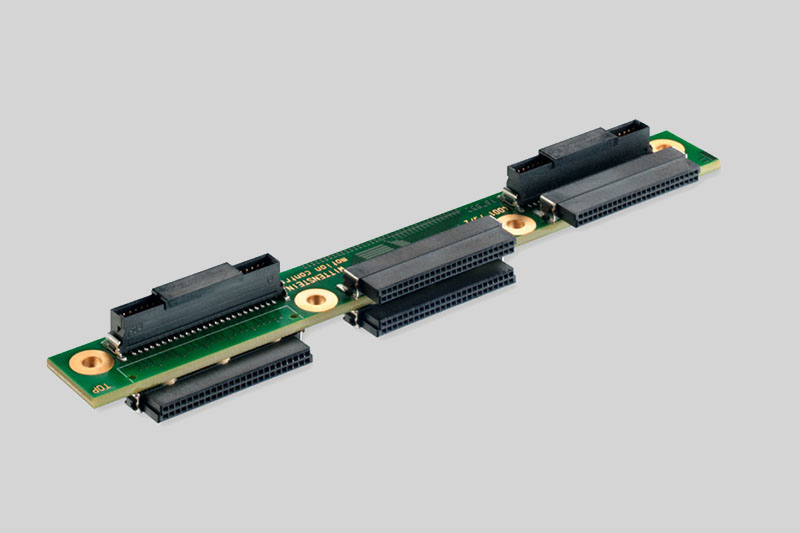

内容图SMC-2


三、屏蔽腔设计与电磁隔离策略

5G设备中,数字控制、电源转换、射频放大等电路共存于狭小空间,电磁隔离成为巨大挑战。SMC连接器的屏蔽设计对整个系统的EMC性能有决定性影响。

  • 金属屏蔽外壳需要特殊设计。SMC的屏蔽版本采用锌合金压铸外壳,内壁镀锡厚度达5μm,在28GHz时的表面电阻小于0.1Ω/sq。外壳与PCB通过多个弹簧触点连接,触点间距小于λ/6(在28GHz时约1.8mm),确保360度连续电接触。实测屏蔽效能:在1-30GHz范围内大于40dB,在28GHz中心频点达45dB。

  • 内部隔舱设计进一步抑制干扰。对于多通道射频系统,建议在连接器内部设置金属隔板,将不同通道物理隔离。隔板高度应与连接器外壳齐平,通过焊接或导电胶与PCB接地层连接。这种设计可将通道间隔离度从25dB提升至40dB以上,满足MIMO系统对通道隔离的严格要求。

  • 通风与散热设计需与屏蔽兼顾。毫米波功率放大器产生的热量必须及时导出。在SMC屏蔽外壳上可设计波导型通风孔:阵列排列的方形小孔,尺寸2mm×2mm,这个尺寸在28GHz时远小于波长,可有效阻挡电磁泄漏,同时提供足够通风面积。结合内部导热硅胶,可将功率放大器的结温降低15-20°C。

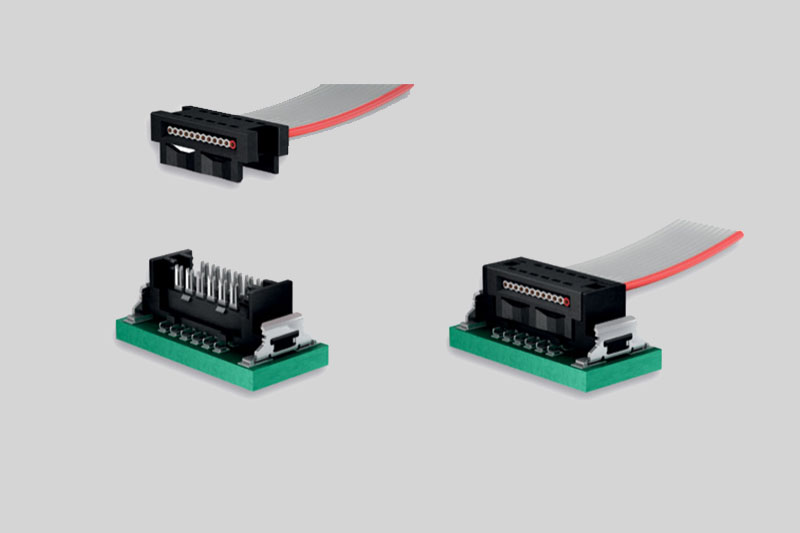

内容图SMC-16


四、热管理与机械可靠性的协同设计

5G小基站常部署于户外恶劣环境,温度范围可达-40°C至+85°C,同时面临风载、震动等机械应力。SMC连接器在此环境下的可靠性需要系统级设计。

  • 热膨胀匹配是长期可靠性的基础。SMC连接器的液晶聚合物线膨胀系数为1.2×10⁻⁵/°C,与常用的Rogers 4350B基板(1.3×10⁻⁵/°C)几乎完全匹配。在125°C温差下,尺寸差异小于5μm,这避免了热循环导致的焊接点疲劳。端子材料选择磷青铜而非普通黄铜,因其弹性模量温度系数更小,在宽温范围内接触力变化小于15%。

  • 密封设计保护内部电路。户外部署的5G设备需要IP65以上防护等级。SMC连接器可配硅胶密封圈,压缩率控制在25-30%,既保证密封性又不产生过大应力。对于极端环境,可采用灌封方案:在连接器插合后注入硅胶,填充所有空隙,形成完全密封。这种设计已通过1000小时盐雾测试验证。

  • 抗震设计针对实际部署场景。5G小基站常安装于灯杆、建筑侧面,面临持续振动。SMC连接器通过双重锁定机制增强抗震性:初级锁扣提供30-50N保持力,二次锁止机构(TPA)在振动环境下防止端子后退。振动测试显示,在5-500Hz、5g加速度条件下,接触电阻波动小于2mΩ,满足电信设备可靠性标准。

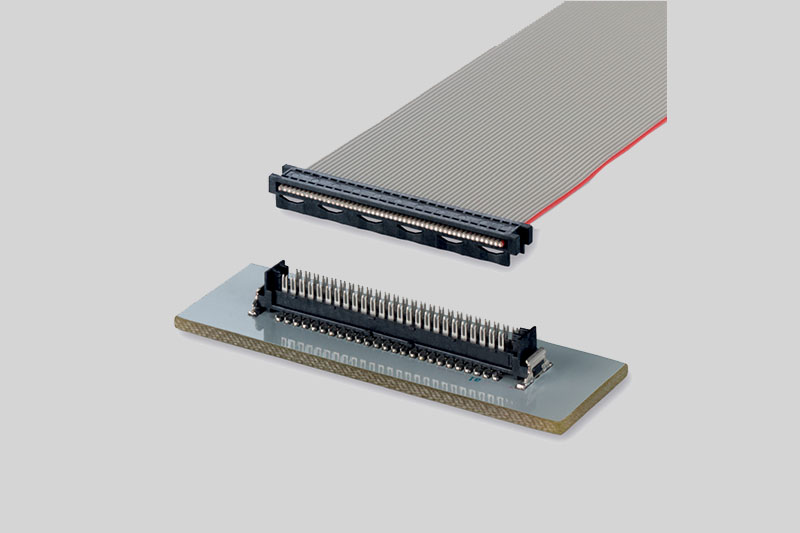

内容图SMC-20


五、测试验证与量产一致性控制

毫米波设备的性能对制造公差极为敏感,严格的测试与过程控制是保证量产一致性的关键。

  • 在片测试(On-Wafer Test)可在组装前筛选连接器。使用探针台在28GHz频点测试每个端子的S参数,插入损耗大于-1.0dB或回波损耗差于-10dB的产品直接淘汰。这种100%测试确保只有高性能连接器进入产线,但会增加约5%成本。对于成本敏感的应用,可采用统计抽样,AQL水平设定为0.65%。

  • 系统级测试验证整体性能。组装完成后,在暗室中测试完整射频通道的EVM(误差矢量幅度)。在256QAM调制、100MHz带宽下,EVM应小于3%。同时测试ACLR(邻道泄漏比),在±100MHz偏移处应小于-45dBc。这些系统指标直接反映连接器在实际工作中的表现。

  • 生产过程的关键控制点包括:焊膏印刷厚度(目标100±10μm)、回流焊峰值温度(无铅工艺245±5°C)、贴装位置精度(±0.05mm)。建议每两小时抽检一次,使用X-ray检查焊点空洞率,要求小于20%。对于屏蔽版本,额外测试屏蔽连续性,使用毫欧表测量外壳到PCB地的电阻,要求小于10mΩ。

通过上述从高频模型、过渡设计、屏蔽策略到可靠性验证的全流程设计,ERNI SMC连接器能够满足5G毫米波设备的严苛要求。对于射频工程师而言,理解这些设计要点并付诸实践,是开发高性能5G设备的重要保障。

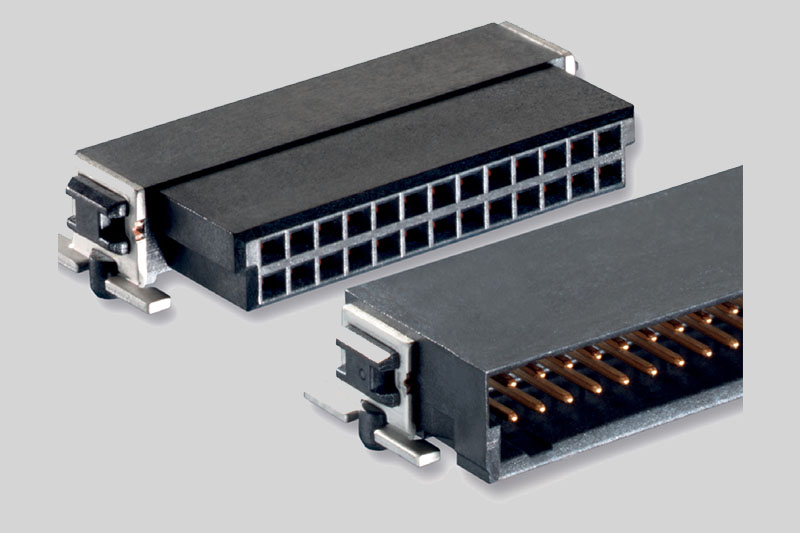

内容图SMC-18
