在连接主板与显示屏的“最后一厘米”中，I-PEX CABLINE®-V 20346系列极细同轴线一直是高可靠性设计的象征。对于寻求替代方案的工程师而言，透彻理解其原始技术边界是成功替换的第一步。本文旨在拆解20346系列的核心技术参数，为您的选型与替代工作奠定坚实基础。

一、机械结构：为极致轻薄而生

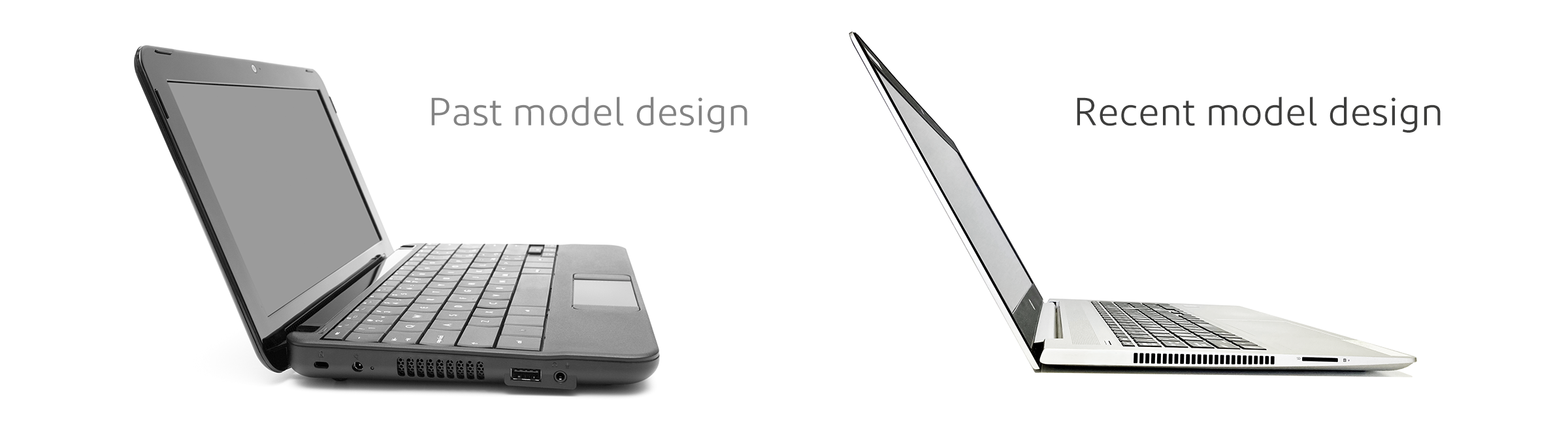

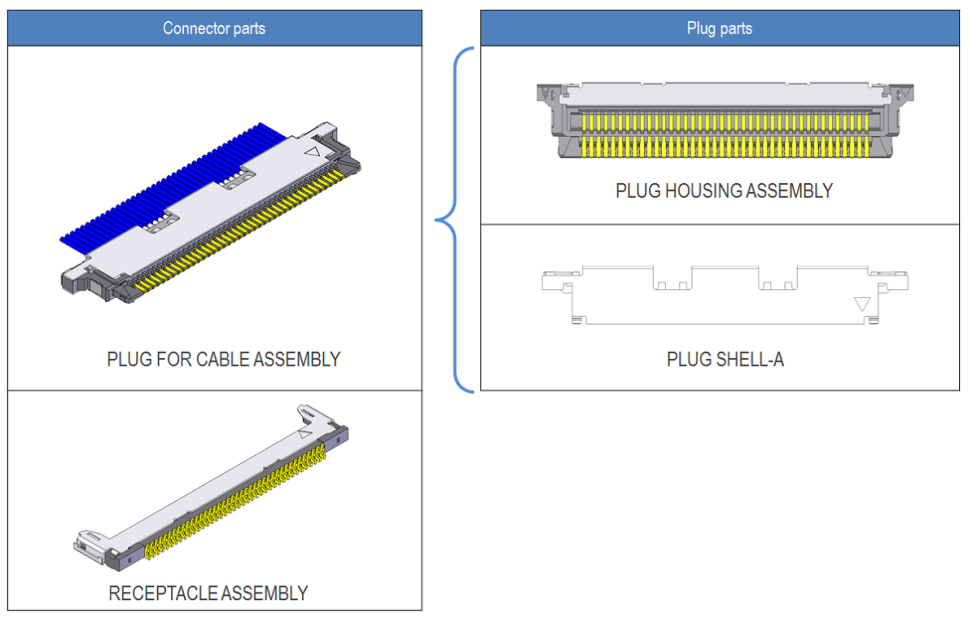

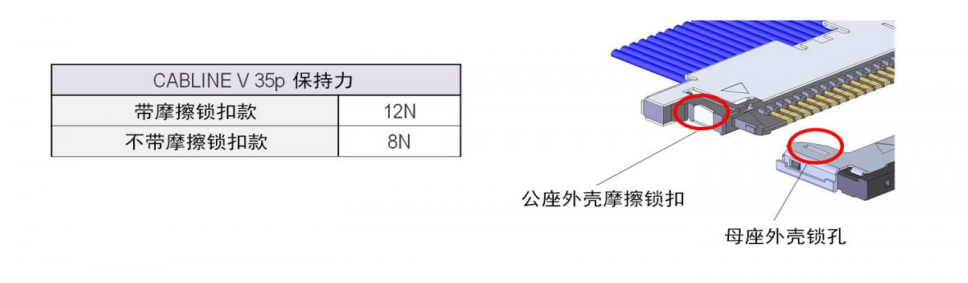

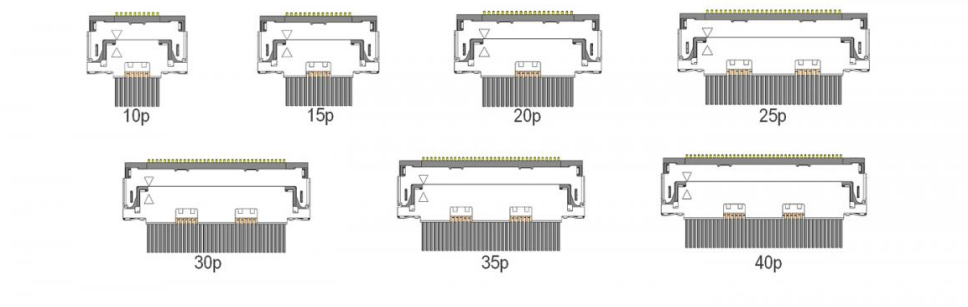

该系列的核心设计目标是解决超薄设备的内部互连难题。其连接器采用0.4mm精细间距，最大合高被严格控制在1.15mm（公端与母端对插后），这一尺寸使其能轻松嵌入厚度不足10mm的现代超薄笔记本或平板电脑中。水平插拔（LIF）配合摩擦锁设计，在节省Z向空间的同时，确保了连接稳定性。其提供从10pin到40pin等多种触点数量选项，为不同分辨率（从FHD到4K）的显示屏提供匹配的信号通道数。

二、电气性能：高速传输的基石

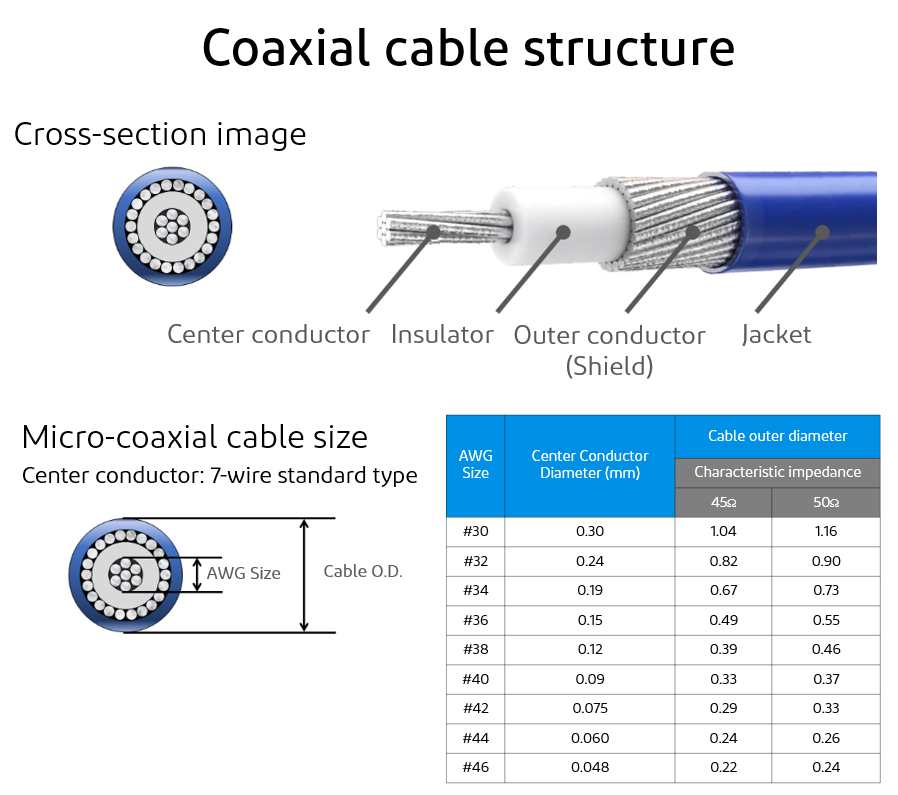

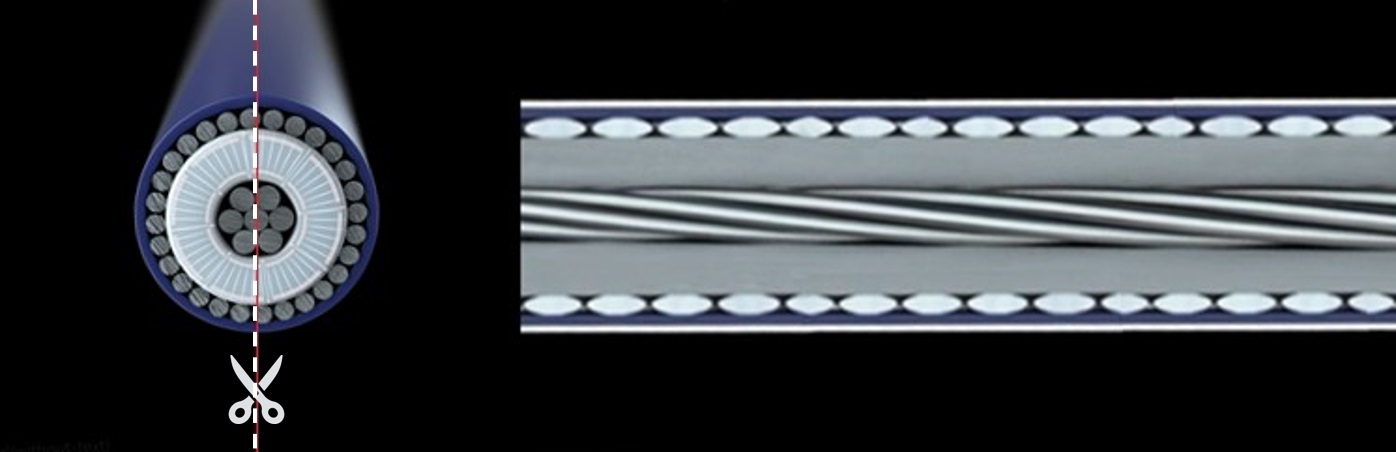

20346系列专为高速差分信号传输优化。其线缆部分采用极细同轴结构，中心导体通常为AWG #40至#44的镀银铜线，外围编织屏蔽层能提供超过90%的覆盖率，有效抑制高速信号产生的电磁干扰（EMI）及抵御外部噪声。其特性阻抗严格控制在50Ω±10%，确保与LVDS、eDP等显示接口的阻抗匹配，减少信号反射。
在传输性能上，它稳定支持V-by-One® HS、eDP 1.4/1.5等主流显示协议，单通道数据传输率可轻松应对4K@60Hz的带宽需求。工作温度范围-40°C 至 +85°C，能满足消费电子到部分车载、工业应用的严苛环境要求。

三、线缆与连接：可靠性的细节

线缆外径通常在0.5mm至0.8mm之间，兼具柔韧性与耐久性，可承受数万次的弯折，适应笔记本屏轴的频繁开合。连接器端子通常采用磷青铜材质并镀金，保证了低且稳定的接触电阻，以及优异的耐腐蚀性。线缆与连接器的端接工艺（焊接或压接）是质量关键点，直接决定了阻抗连续性和长期可靠性。

四、选型替代的关键考量

当工程师基于原厂规格寻找替代方案时，需进行多维对标：

• 尺寸兼容性：替代品的连接器外形尺寸、合高、引脚定义必须与原装100%兼容，这是实现“直接替换（Drop-in Replacement）”的前提。

• 电气性能对标：重点是高频性能。需通过矢量网络分析仪（VNA）对比测试替代品与原装品的插入损耗（Insertion Loss）、回波损耗（Return Loss）等S参数，确保在目标频段内（通常高达5-8GHz）性能一致。

• 机械与环境可靠性：需进行插拔力、保持力测试，以及弯折、摇摆、冷热冲击、高温高湿等环境应力测试，确保寿命与可靠性不低于原装标准。

• 信号完整性（SI）验证：在真实或模拟的系统环境中，通过眼图测试验证高速信号的质量。观察眼高、眼宽、抖动等关键指标，确保替代品不会引起信号劣化，导致显示闪烁、条纹或误码。

结语

深入理解I-PEX 20346系列的技术参数，是成功实施国产化替代的“路线图”。一款优秀的替代方案，不仅要在纸面参数上匹配，更要在实际的高频性能、机械可靠性和长期稳定性上经得起考验。这要求替代供应商不仅具备精密制造能力，更需拥有完整的仿真、测试和验证体系，才能为工程师提供一份真正可靠、免去后顾之忧的BOM变更方案。
