在开始测试前，需明确影响LVDS显示信号的几个核心SI参数：

• 插入损耗：信号在传输过程中的能量衰减，过大导致信号强度不足。

• 回波损耗：因阻抗不匹配造成的信号反射，会引起信号失真和抖动。

• 串扰：相邻信号线之间的电磁干扰，可能导致画面出现重影或噪点。

• 差分阻抗：应稳定在100Ω，是保证信号传输效率、减少反射的基础。

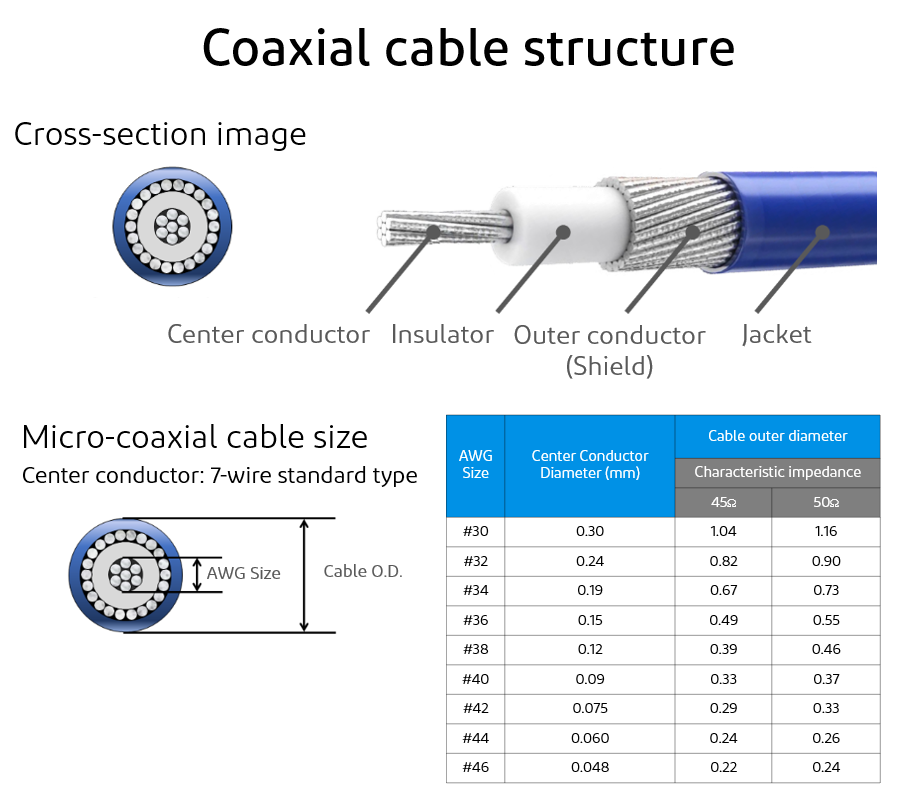

• 屏蔽效能：衡量线缆抵抗外部电磁干扰和防止内部信号外泄的能力。

S参数测试 - 频域性能的“体检报告”

• 方法：使用矢量网络分析仪，将被测屏线作为二端口/多端口网络，在所需频带内（通常覆盖LVDS信号基频的3-5次谐波，可能高达数GHz）进行扫描。

• 关键指标：

时域反射计测试 - 洞察阻抗连续性

• 方法：使用TDR设备，发送一个快速阶跃信号，通过分析反射信号来测量传输线各点的阻抗。

• 关键指标：

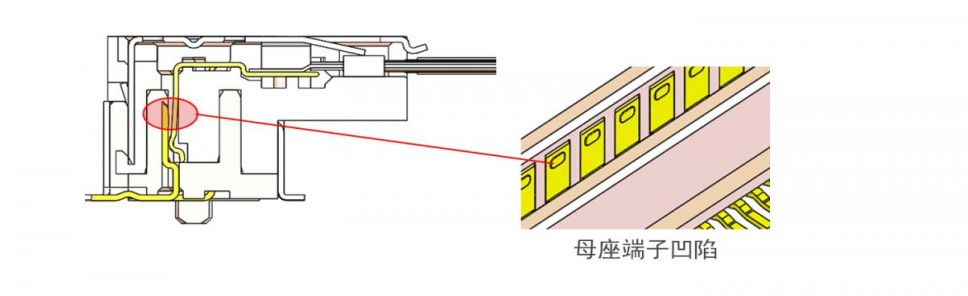

观察整个信号路径（从连接器A到连接器B）的阻抗曲线是否平稳，波动是否在容差范围内（如100Ω±10%）。连接器接口处和线缆任何异常点都会产生明显的阻抗突变峰。一条平滑的TDR曲线是优秀设计的标志。

眼图测试 - 系统级性能的“终极判决”

• 方法：在实际或仿真的系统工作条件下，用高速示波器观察接收端信号的叠加图形。一张清晰张开的“眼睛”，代表了信号的高质量。

• 关键指标：

眼高、眼宽、抖动。在相同测试码型和速率下，对比替代方案与原厂件的眼图张开度。这是对信号损耗、抖动、噪声等所有缺陷的综合体现。

EMC预测试 - 评估屏蔽效能

• 方法：在屏蔽室中，进行辐射发射测试，对比使用不同屏线时，设备在关键频段的辐射值是否满足相关标准（如FCC, CISPR）。

• 间接评估：可通过测量线缆转移阻抗，或在实际整机中观察显示画面在强干扰源旁的稳定性，来定性评估屏蔽效果。

我们理解，搭建完整的SI测试环境并非所有客户都能轻易实现。因此，我们致力于：

• 提供详尽的测试报告：随样品提供由第三方实验室或自有CNAS认证实验室出具的S参数、TDR完整测试数据。

• 开放测试协同：欢迎客户送样至其指定实验室测试，或安排在我们的实验室进行共同验证。

• 提供参考设计支持：分享匹配的PCB焊盘设计、Layout建议，确保从连接器到主板的链路整体最优。

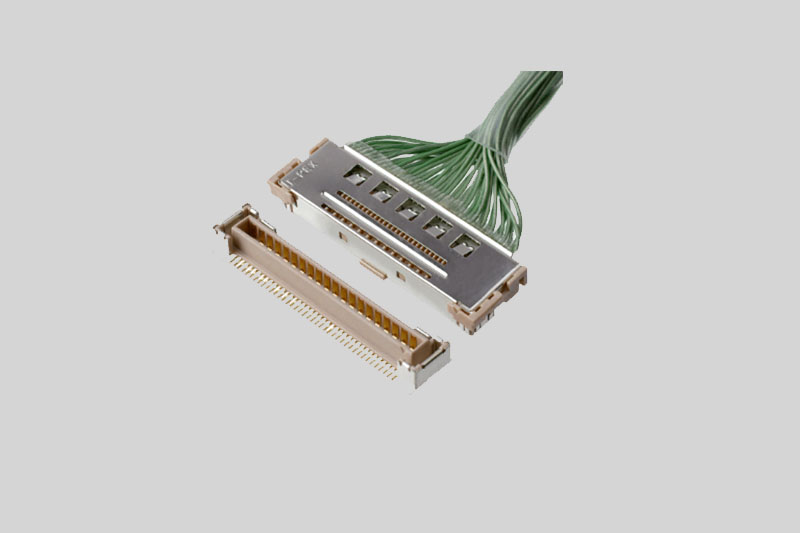

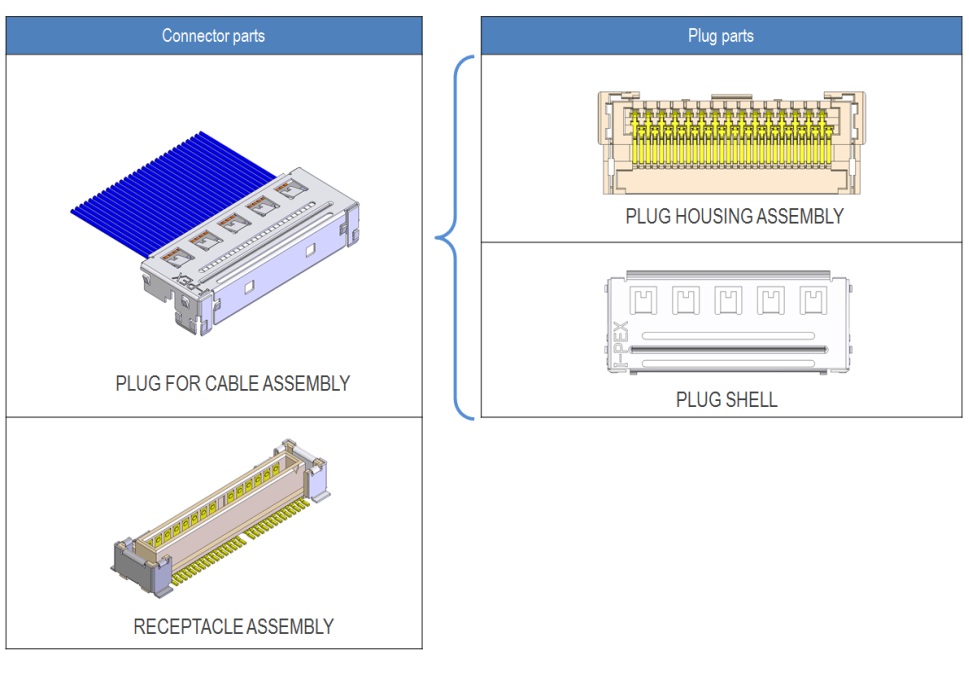

在工程领域，信任源于数据。我们坚信，一款优秀的FPL 20320替代方案，必须经得起最严苛的信号完整性测试的检验。我们不仅鼓励客户进行验证，更愿意提供一切必要的技术数据支持。让我们以科学的方法和透明的数据为基础，共同迈向可靠替代的成功。如需获取我们的标准测试报告模板或讨论具体的测试方案，请随时与我们联系。
