• 现象复盘： 设备在特定角度或靠近强磁场（如电源适配器、无线模块）时，屏幕边缘出现规律性闪烁或水波纹。

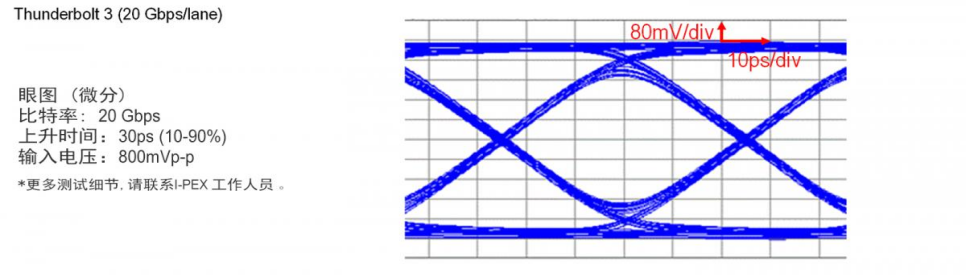

• 深度把脉： 这种情况通常是EMI（电磁干扰）防护失效或阻抗不匹配导致的。虽然原装20633系列拥有360°全屏蔽和严苛的100Ω差分阻抗控制，但如果您使用的是劣质替代品，其屏蔽层的覆盖率往往不足，或者端子与线材压接处的阻抗出现了突变（通常是因为剥线长度不精准或导体变形）。高频信号在此处发生反射，导致眼图恶化，最终在屏幕上表现为噪点。

• 排障建议： 使用高倍显微镜检查线束两端端子的压接截面，确保铜丝没有外漏或切断；同时，用网络分析仪（VNA）抓取TDR（时域反射）波形，排查阻抗异常跳变点。

• 现象复盘： 设备在正常使用中突然黑屏，轻轻拍打或调整屏幕开合角度后又恢复正常。

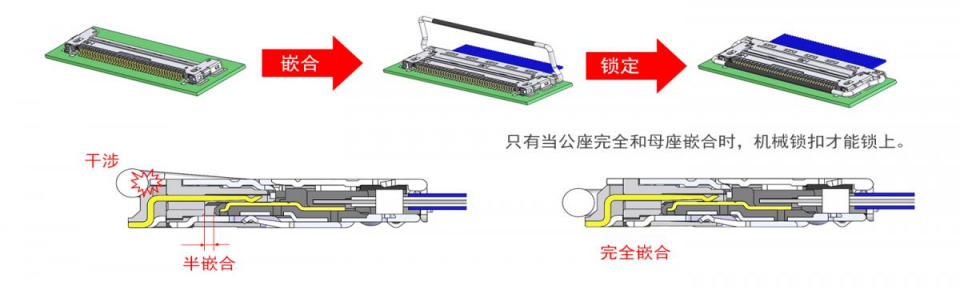

• 深度把脉： 这往往是物理连接处的“接触不良”在作祟。原因可能有三：一是连接器锁扣（Latch）磨损或未完全扣紧，导致微小震动下公母座产生位移；二是极细同轴线（如#42 AWG）在长期动态弯折（如笔记本转轴处）后发生内部铜丝疲劳断裂；三是端子镀层（如薄金或镀锡）在恶劣环境下氧化，导致接触电阻飙升。

• 排障建议： 拆机后重点检查20633连接器锁扣的咬合力度。若发现锁扣松动，需重新插拔并听到清脆的“咔哒”声。对于老化设备，建议直接更换整条线束。

• 现象复盘： 设备通电后屏幕彻底不亮，或者内置摄像头/传感器无法被系统识别，但主板供电正常。

• 深度把脉： 别被表象迷惑！在20633这类多Pin位（10P-60P）的线材中，通常只有几对是高速差分信号（LVDS/eDP），其余大部分是电源（Power）和地线（GND）。如果设备曾遭受过静电冲击（ESD）或外部拉扯，极易导致某根极细同轴线的芯线在端子压接处断裂。一旦参考地（Ground）断开，整个高速信号的共模电压就会漂移到击穿电平，导致IC保护机制触发，设备罢工。

• 排障建议： 利用万用表的通断档或毫欧档，对线束两端的Pin位进行逐一Mapping测试，重点排查GND和VCC引脚的导通性。

作为专注于高端极细同轴线束制造的源头工厂，我们每天都与各种复杂的信号完整性（SI）和物理故障打交道。我们不仅能为您的返修品提供免费的“尸体解剖”与失效分析报告，更能提供Pin-to-Pin完美替代I-PEX 20633系列的高可靠性线束。每一卷出库线材都附带详尽的TDR测试报告和拉力测试数据。如果您的设备正饱受屏线故障的折磨，欢迎随时寄送不良品给我们，让专业的工程团队为您精准“破案”！
