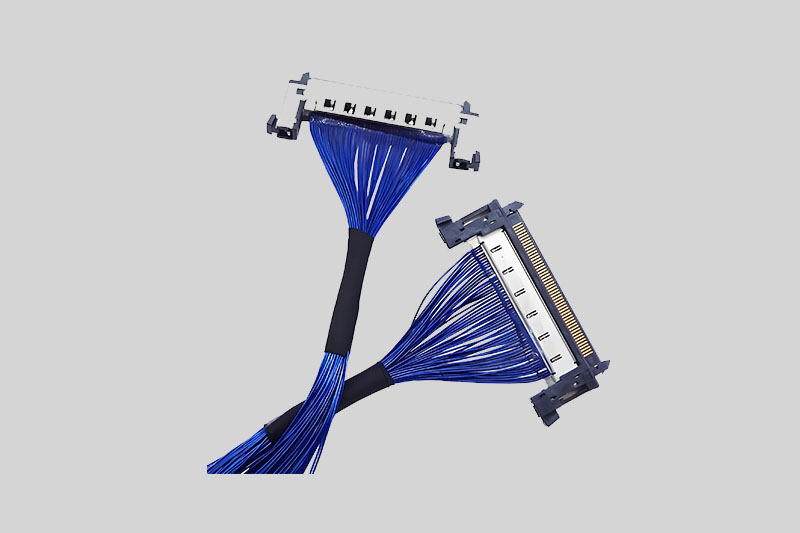

在层层排查之后，罪魁祸首往往让人大跌眼镜：竟然是那根不起眼的屏线。在高速差分信号（LVDS / eDP）传输中，JAE FI-RE系列LVDS极细同轴屏线虽然是业界公认的高频利器，但如果在实际应用中忽视了其电气特性，它依然会成为整个系统的“阿喀琉斯之踵”。今天，我们就来扒一扒那些让工程师头疼的高频干扰问题，并给出切实可行的破局方案。
一、 追根溯源：极细同轴屏线的高频“三大杀手”
当屏幕分辨率迈向4K/8K，或者刷新率突破120Hz时，屏线承载的数据速率呈指数级增长。此时，任何微小的物理瑕疵都会被高频信号无限放大：
阻抗不连续性引发的信号反射

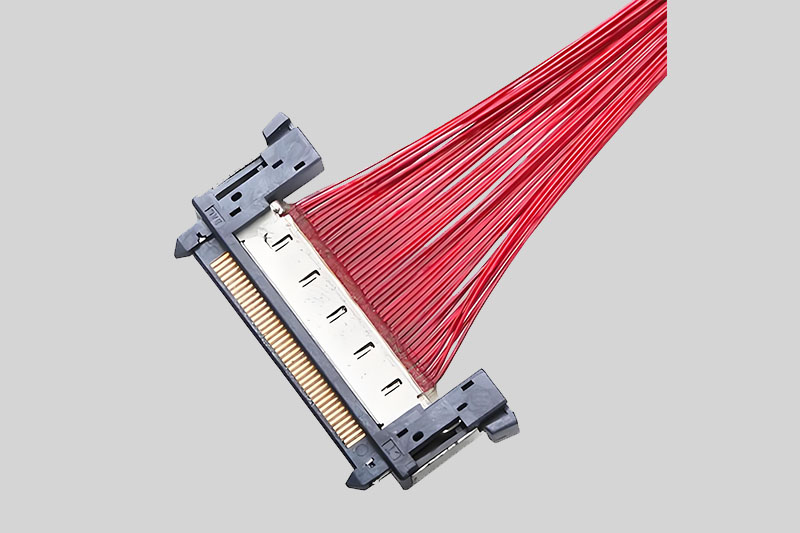

LVDS协议严格要求差分阻抗保持在100Ω。然而，在极细同轴线（如36AWG或38AWG）与JAE FI-RE连接器（如FI-RE41HL或FI-RE51CL）的接合处，由于寄生电感和电容的存在，极易造成阻抗突变。这种突变会导致信号反射，直接在接收端闭合的眼图中形成严重的抖动（Jitter）。
EMI辐射与串扰（Crosstalk）

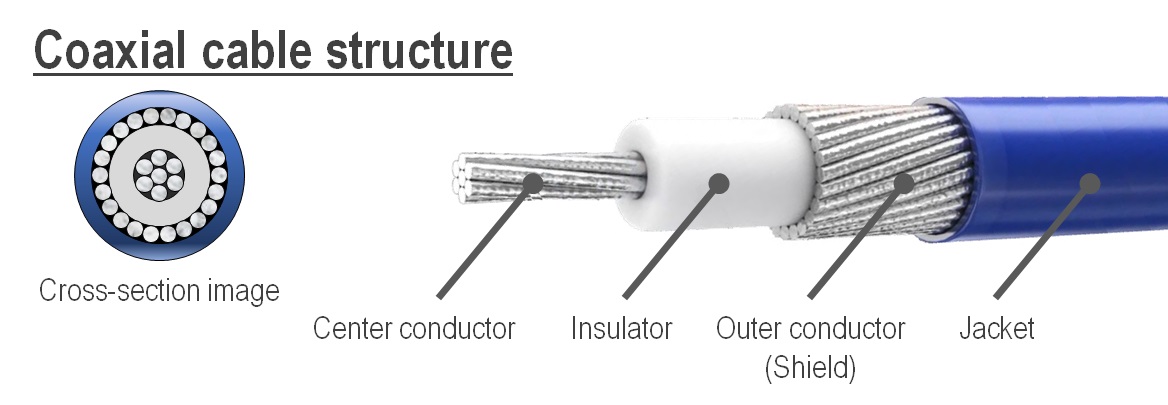

极细同轴线虽然自带屏蔽层，但在多lane并行传输时，如果线束之间的间距过小，或者接地参考平面不完整，线间串扰就会急剧恶化。这不仅会让显示屏出现水波纹，其向外辐射的电磁波还可能导致整机无法通过FCC或CE认证。
趋肤效应带来的导体损耗

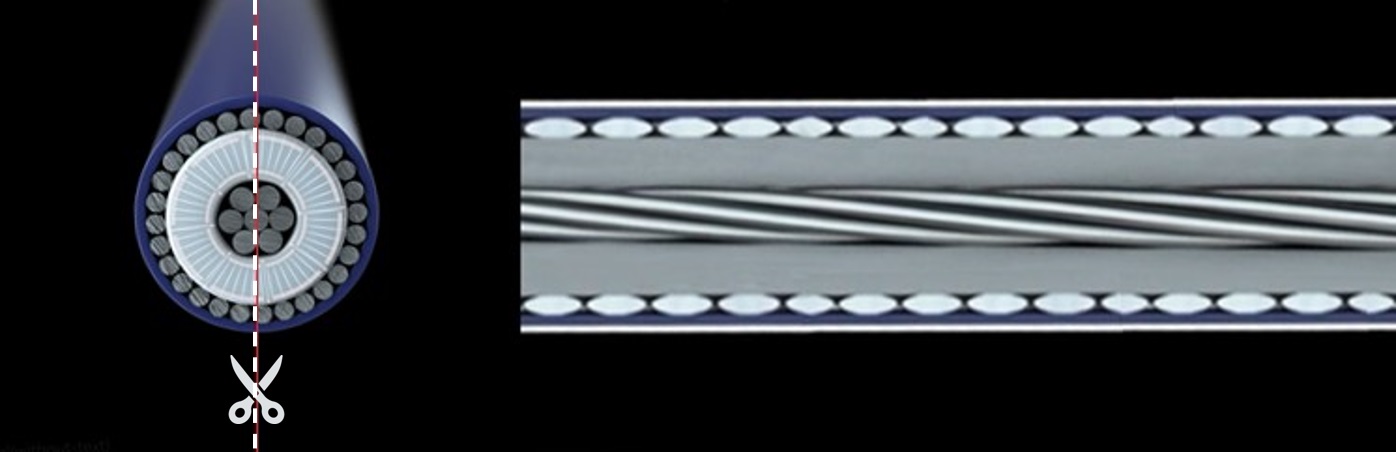

随着频率升高，高频电流会越来越集中在导体表面流动（趋肤效应）。如果使用劣质铜合金作为芯线，或者在替代方案中为了降本而缩减了镀银层厚度，信号的插入损耗（Insertion Loss）将在高频段直线飙升，导致眼图完全闭合。
二、 实战排障：硬件老鸟的三板斧
遇到上述棘手的EMI和信号完整性问题，与其盲目更换主控芯片或大动干戈地修改PCB，不如从屏线系统入手进行精准外科手术：
借力眼图测试与TDR分析
不要只相信肉眼看画面的“玄学”。拿出你的实时示波器，测量一下屏线末端的眼图张开度。如果眼图存在过冲或欠冲，建议配合使用时域反射计（TDR）排查阻抗不连续点。很多时候，问题就出在屏线接头焊接处的哪怕0.1mm的偏位上。
优化接地策略（Grounding Strategy）

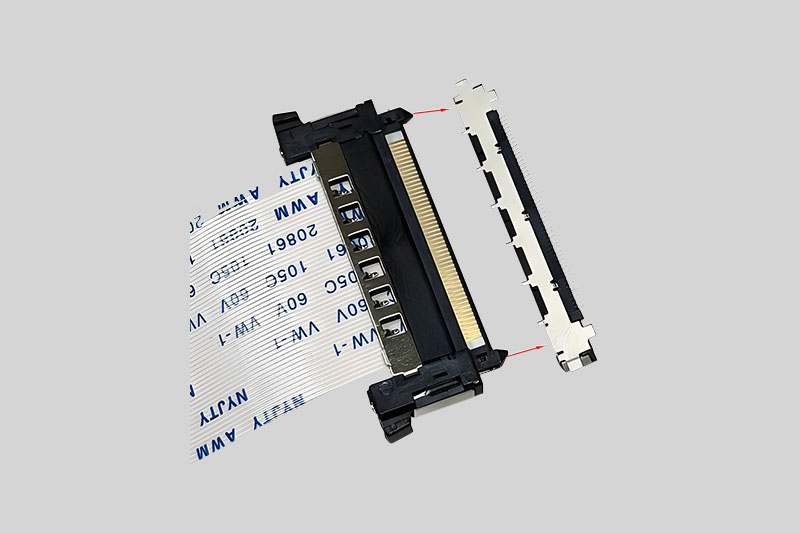

在处理JAE FI-RE系列连接器时，务必确保连接器的金属外壳与PCB的主地（GND）平面有尽可能多的过孔连接。对于极细同轴线束，建议采用“逐根接地”或“间隔接地”的布线方式，特别是在多通道传输时，这能极其有效地抑制共模噪声。
警惕组装过程中的“隐性损伤”
在SMT贴片或人工插拔过程中，极细同轴电缆的屏蔽层极易受到物理挤压或拉伸。一旦屏蔽层出现微小断裂，其高频屏蔽效能就会断崖式下降。因此，在老化测试阶段出现的偶发性闪屏，很大概率是屏线受到了应力损伤。
当原装JAE交期漫长，或者你需要对BOM成本进行“大手术”时，选择一家拥有深厚SI（信号完整性）工程能力的国内替代方案制造商，往往能起到奇效。
超越原装的射频性能指标
真正有实力的线缆工厂，不会仅仅停留在“能通就行”的层面。他们会引入先进的网络分析仪（VNA）对每批次的LVDS极细同轴屏线进行100%的S参数测试，确保其在目标频段内的回波损耗（Return Loss）甚至优于原装JAE标准。
针对痛点的定制化屏蔽增强
如果你的设备应用在极其恶劣的电磁环境中（如工业变频器旁或医疗设备机房），优秀的替代方案提供商可以灵活调整线材结构。例如，在原有的单层屏蔽基础上，增加一层高覆盖率的高频编织网，或者改用低损耗的铁氟龙（PTFE）介质材料，从根本上切断EMI的传播路径。
从样品到量产的无缝护航
国内顶尖制造商的工程团队可以直接介入你的前期研发，提供免费的PCB封装库和Stack-up建议。更关键的是，本地化供应链能将原本需要数月的跨国物流缩短至几天，让你在面对紧急项目变更时游刃有余。
在高速硬件设计的世界里，细节决定成败。JAE FI-RE系列LVDS极细同轴屏线虽小，却直接关系到终端用户的视觉体验。如果你目前正在为诡异的屏显干扰所困扰，或者苦于原装物料的卡脖子，不妨将专业的事交给专业的团队。寻找一家懂硬件、懂信号的JAE FI-RE替代方案专家，或许就是你项目绝地反击的开始。
