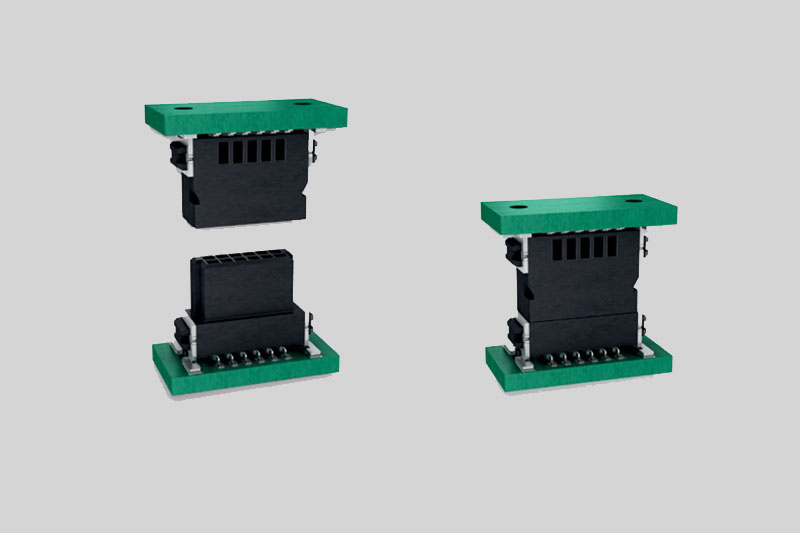

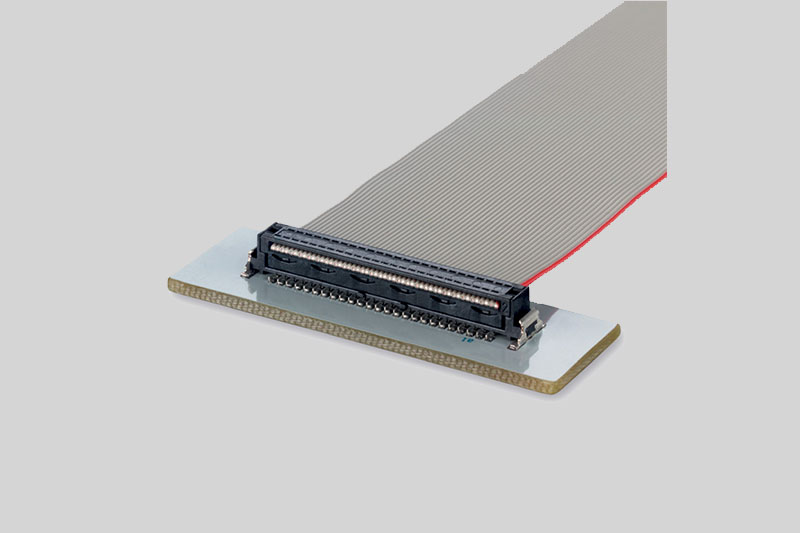

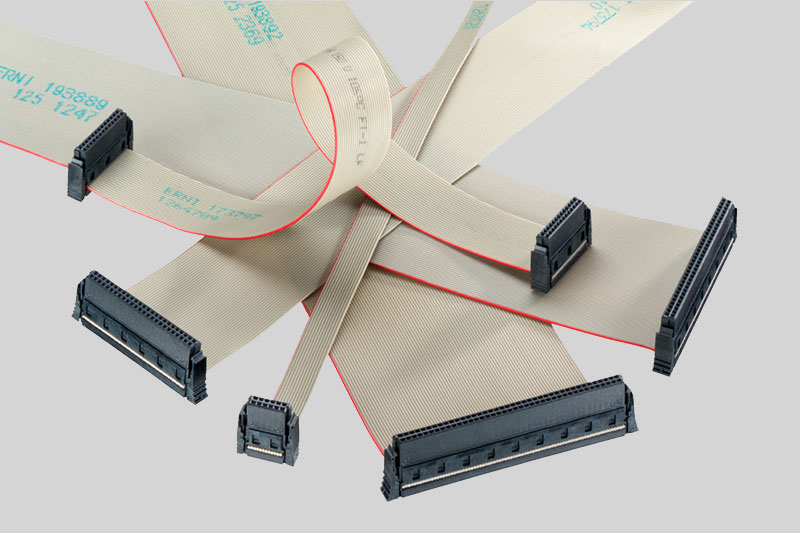

对于研发工程师而言，理解SMC连接器的关键技术参数对于系统设计至关重要：

• 传输速率能力：SMC连接器官方标称支持3Gbit/s的数据传输速率。在实际应用中，这一性能取决于多个因素，包括信号上升时间、连接器长度、PCB布局等。我们的测试表明，在合理的系统设计下，SMC连接器可以稳定支持PCIe Gen2、SATA III等常见高速接口标准。

• 插入损耗与回波损耗：在1-3GHz频率范围内，SMC连接器的典型插入损耗小于-1.5dB，回波损耗优于-15dB。这些参数确保了信号在通过连接器时的衰减控制在可接受范围内，特别适用于对信号质量要求严格的应用场景。

• 时域反射(TDR)特性：通过TDR测试可以观察到连接器区域的阻抗变化。设计良好的SMC替代方案应保持平滑的阻抗曲线，避免明显的阻抗突变点，这直接关系到信号的眼图质量和误码率性能。

开发与ERNI SMC完全兼容且性能相当的替代方案面临多项技术挑战，我们在以下关键领域实现了技术突破：

• 材料科学应用：连接器的绝缘材料选择直接影响高频性能。我们采用高性能液晶聚合物(LCP)作为绝缘材料，其介电常数(Dk)稳定在3.0-3.2之间，损耗因子(Df)低于0.002，在高温高湿环境下仍能保持稳定的电气性能。这种材料不仅满足UL94 V-0阻燃等级，还提供了优异的高温稳定性。

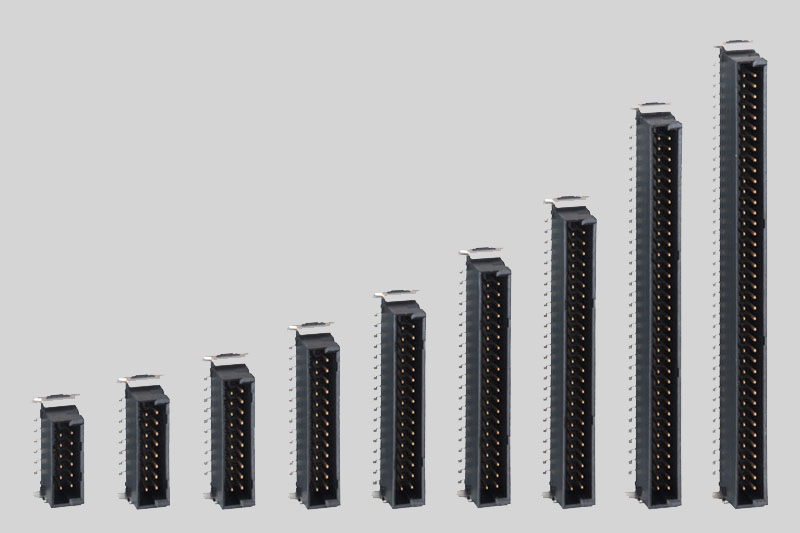

• 精密制造工艺：1.27mm的微小间距对制造精度提出了极高要求。我们采用高精度冲压成型技术，确保触点尺寸公差控制在±0.03mm以内。注塑成型工艺保证外壳尺寸的一致性，极化设计准确度达到±0.1mm，防止错配和插入倒角。

• 镀层工艺优化：触点镀金层厚度精确控制在4.00µm，既保证了良好的导电性和耐腐蚀性，又控制了成本。我们开发了特殊的底层镍屏障层工艺，防止金层扩散，确保长期使用中的接触稳定性。

为确保替代方案的性能与ERNI SMC相当，我们建立了一套完整的信号完整性验证体系：

• 频域测试方法：使用矢量网络分析仪(VNA)测量S参数，包括插入损耗(S21)、回波损耗(S11)和串扰(S31、S41)。测试频率范围覆盖DC-6GHz，全面评估连接器的高频性能。我们的替代方案在3GHz处的插入损耗优于-1.2dB，满足高速应用需求。

• 时域测试方法：通过时域反射计(TDR)测量阻抗连续性，使用高速示波器进行眼图测试。测试信号采用PRBS7或PRBS31码型，速率覆盖1-3.2Gbps。测试结果显示，我们的替代方案在3.2Gbps速率下眼图张开度达到75%，满足高速接口要求。

• 系统级验证：在实际应用场景中进行端到端系统测试，包括误码率测试、温循测试和振动测试。我们建立了完整的测试平台，模拟工业环境中的温度变化(-55°C至+125°C)和机械振动条件，验证连接器在恶劣环境下的长期可靠性。

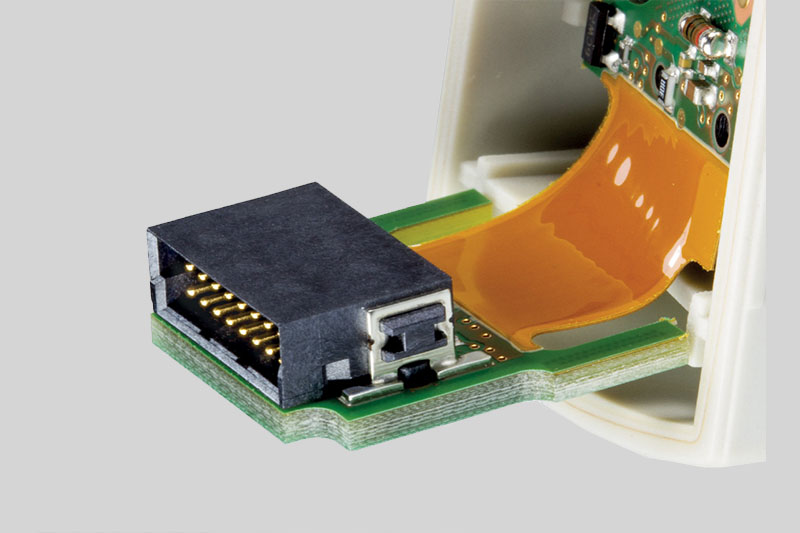

基于对SMC连接器信号完整性特性的深入理解，我们为研发工程师提供以下PCB布局和系统集成建议：

• 阻抗匹配设计：在PCB布线时，应保持传输线特性阻抗与连接器阻抗一致。建议使用50Ω或100Ω差分阻抗设计，并通过仿真优化布线参数。连接器区域的参考平面应保持完整，避免分割造成的阻抗不连续。

• 电源完整性考虑：SMC连接器每个触点可承载1.7A电流，在电源引脚布局时需要充分考虑电流承载能力。建议采用多引脚并联的方式分配大电流，并在电源引脚附近布置足够的去耦电容。

• 热管理策略：在高温环境下，连接器的性能可能受到影响。建议在PCB布局时考虑散热路径，对于高功率应用，可在连接器周围增加散热孔或使用导热材料。

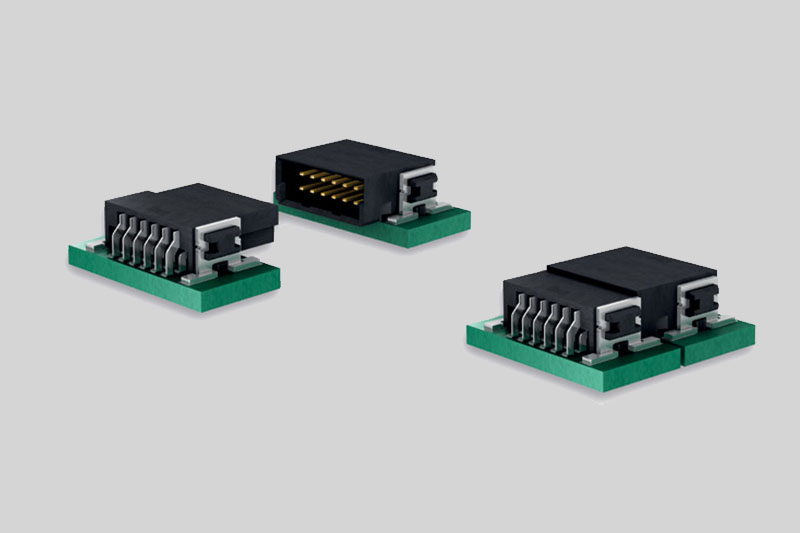

• 机械固定设计：SMC连接器底部的定位销和焊接支架设计提供了机械稳定性。在PCB设计时应预留相应的安装孔和焊接盘，确保连接器在振动环境下保持可靠连接。

通过深入理解ERNI SMC连接器的信号完整性设计原理，并结合实际应用需求进行优化，我们的替代方案不仅实现了完全的技术兼容，还在多个性能指标上有所提升。对于研发工程师而言，选择经过充分验证的替代方案，可以在保证系统性能的前提下，显著降低物料成本并提高供应链安全性。
