车身ECU和动力TCU通常安装在狭小的空间内，内部PCB板上密布着各种IC和外围电路。此时，MX34系列2.2mm的引脚间距和多达40Pin的双排垂直/水平配置，简直就是高压线下的救星。在实际Layout时，工程师可以充分利用其直角（Right Angle）和直插（Straight）两种板端形式，灵活避让板上的大体积电容或电感。特别是在使用SMT或通孔回流焊（Pin In Paste）工艺时，MX34系列能与其它表贴元件同步过炉，极大提升了生产效率。不过需要注意的是，在布置3A大电流引脚时，务必保证底层有足够的覆铜面积，以应对可能的温升。

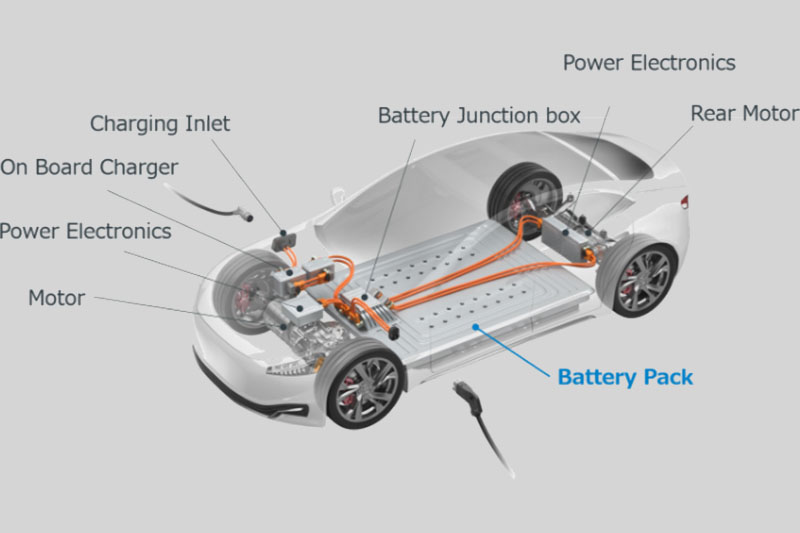

新能源汽车的BMS需要从各个单体电芯采集电压、温度等关键数据。这些微弱的信号极其容易受到主继电器或大电流充放电的电磁干扰。JAE MX34系列由于采用了桥接结构的锁扣弹簧和稳固的端子接触，具备出色的抗震动和抗外力负载能力。在BMS的从控模块（通常安装在电池包内部）上，选用MX34系列的中继型（Inline Housing）或插座外壳，能够有效防止因为车辆长期颠簸导致的接触不良。此外，其支持AWG 26至AWG 18多种线径（如AVSS 0.3~0.85mm²）的特性，也让线束工程师在权衡载流能力与线径柔软度时有了更多余地。
车身上散布着大量的位置传感器、雨量光线传感器及控制开关，它们是MX34系列1排3Pin至7Pin产品的绝佳舞台。在这些场景下，空间极度受限，且插拔操作往往不够规范。利用MX34插座外壳提供的灰、米、黑等多种颜色区分，工程师可以在原理图阶段就建立起清晰的防呆体系，避免售后维修时的误插风险。
尽管JAE MX34系列性能强悍，但在实际应用中仍有几点需要警惕。首先是温度叠加效应：虽然其额定工作温度为-40℃~+85℃，但在封闭模块内，环境温度加上通流产生的温升，局部温度可能触及130℃的极限，热仿真不可忽视。其次是替代方案的考量：在当前复杂的供应链环境下，单一依赖进口器件存在风险。越来越多的主机厂开始要求 Tier 1 供应商提供国产化替代方案。作为工程师，在评估替代品牌时，除了比对引脚和尺寸，更要严格审核其材质证明、电镀工艺以及USCAR测试报告。
技术是应用的基石，而应用是技术的试金石。JAE MX34系列之所以成为行业标杆，正是因为它在工程实践中经受住了严苛的考验。希望本文的选型建议能帮助您在复杂的车载环境中，设计出既稳健又高效的电子系统。若您在项目中遇到具体的空间限制或信号干扰难题，欢迎随时与我们探讨更深层次的解决方案。
