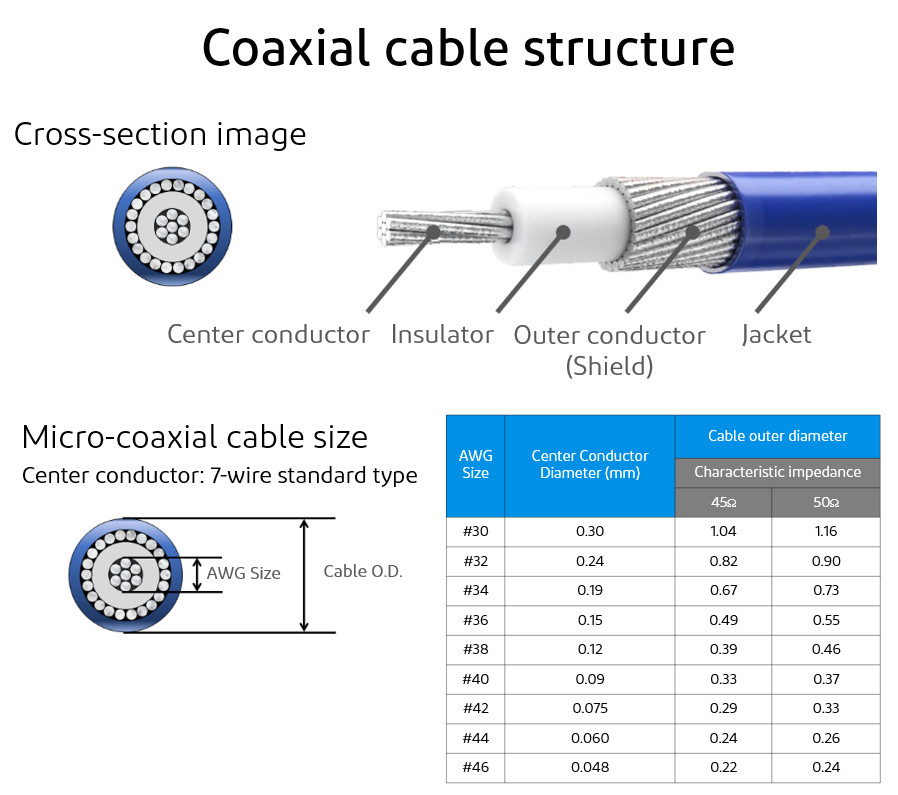

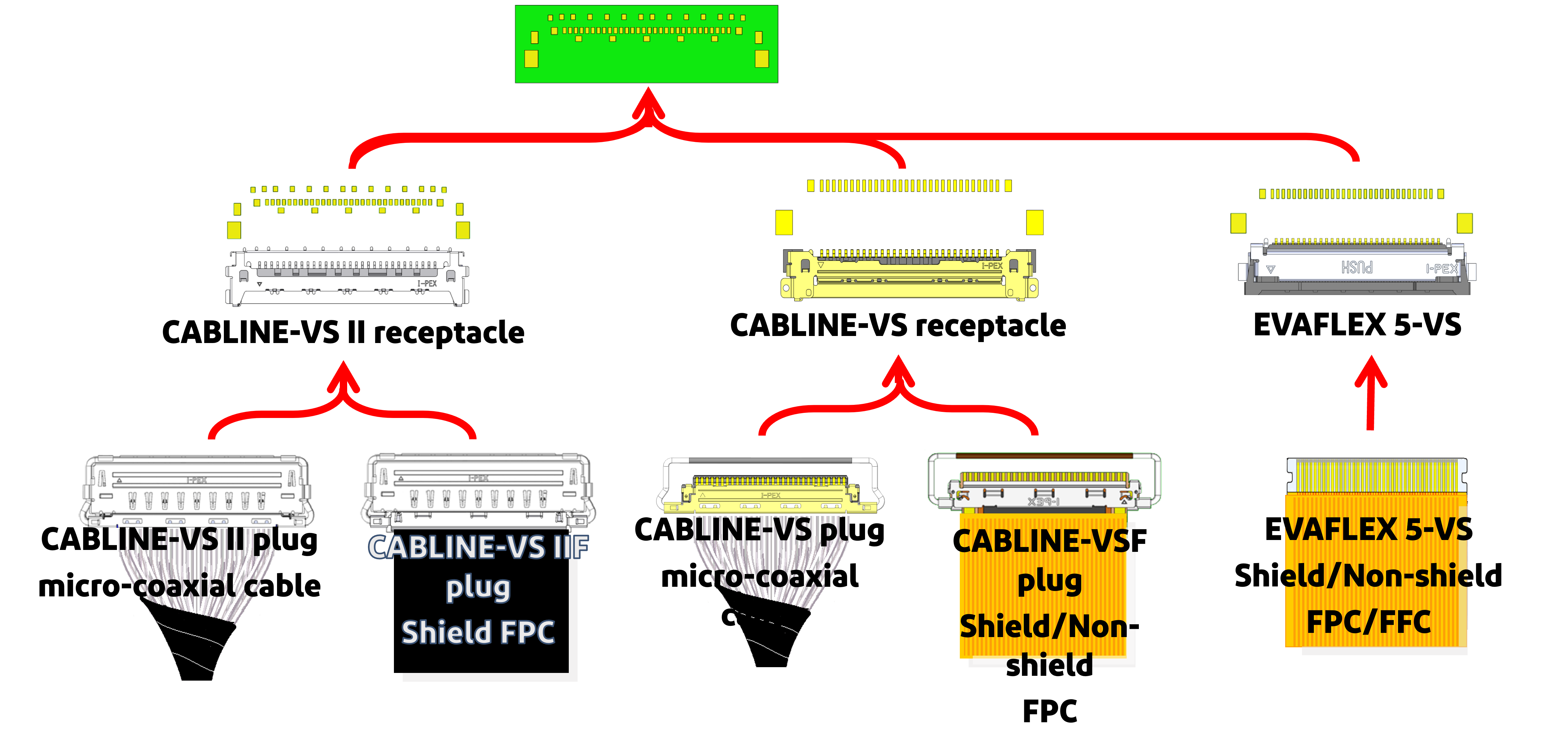

在笔记本电脑、平板设备及车载显示屏的内部构造中，I-PEX CABLINE®-VS 20454系列极细同轴线束扮演着至关重要的“血管”角色。然而，由于其线径极细（普遍采用AWG #40至#44规格）、传输频率高，在量产和终端使用中常出现画面异常、连接不稳等棘手问题。本文从一线工程视角出发，系统梳理20454线束的典型失效模式，深挖根本原因，并阐述优质国产替代方案如何在材料与工艺层面提供更优解。

一、高频失效场景与机理剖析

1. 画面花屏、闪烁与误码
现象描述：设备在轻微晃动、高温环境或长时间运行后，屏幕出现噪点、条纹或瞬间黑屏。
根因分析：
● 微观断裂：极
● 阻抗失配：连接器端子与FPC焊盘之间的过渡区设计不当，或线材绝缘层发泡不均，导致局部阻抗偏离50Ω标准，引发信号反射，破坏眼图质量。
● 界面氧化：潮湿环境下，连接器镀金层过薄或FPC金手指受污染，接触电阻激增，导致高速LVDS信号衰减。
2. 连接器弹起与机械啮合失效
现象描述：工厂组装测试Pass，但在成品跌落测试或物流运输后出现黑屏，检查发现连接器松动甚至脱落。
根因分析：
● 锁扣结构疲劳：原装连接器塑料锁扣在多次插拔或高温回流焊后，材料回弹性下降，保持力减弱。

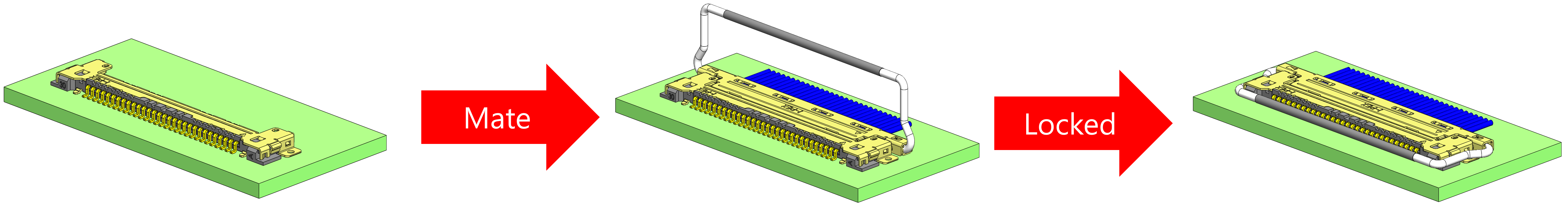

● 半啮合状态：20454系列的机械锁扣需要明确的“咔哒”手感，但在自动化组装中若Z轴压力或行程设置偏差，容易导致假锁（False Lock），稍有外力即分离。
● 胶壳翘曲：高温环境中，连接器塑胶外壳发生热膨胀变形，改变了触点间的正压力，进而影响信号导通稳定性。
3. EMI辐射超标引发的系统干扰
现象描述：整机RE（辐射发射）测试在特定高频段超标，伴随触摸屏乱跳或摄像头图像噪点多。
根因分析：极细同轴线在高频工作时，若屏蔽层覆盖率不足（<90%）或接地路径存在高阻抗，屏蔽效能会急剧下降。此时线束如同天线向外辐射能量，干扰敏感的触控IC或传感器电路。

二、国产替代方案的工程优化策略

作为专业的I-PEX屏线替代方案制造商，我们深知“替换”并非简单的复制，而是针对痛点的系统性优化。
1. 结构强化与耐用性提升
针对原装锁扣易损问题，我们选用高强度LCP（液晶聚合物）材料，并对锁扣结构进行拓扑优化，增加卡扣深度与壁厚。实测显示，优化后的连接器插拔保持力提升约15%，且在85℃高温老化后无回弹失效现象。同时，在线缆与连接器尾端采用二次注塑成型（Overmolding）工艺，使线材抗拉扯强度提升20%以上，有效抵御组装过程中的机械应力。
2. 信号完整性的精细化管控
为了根治花屏顽疾，我们从源头把控信号链路：
● 阻抗一致性：通过精确调控物理发泡绝缘层的发泡倍率与均匀度，将线缆的特征阻抗公差严格控制在±3Ω以内（优于常规±5Ω标准）。
● 焊接工艺革新：开发了针对极细同轴线的阶梯式预热焊接工艺，解决传统焊接中因热冲击导致的芯线脆化问题，并通过AOI（自动光学检测）确保焊点饱满无虚焊。
● 端子共面性优化：改进冲压模具精度，确保端子与FPC接触面的平整度，减小插入损耗波动。
3. 全方位的EMC屏蔽设计
面对高频辐射挑战，我们构建了多层复合屏蔽体系：内层为高覆盖率铝箔，中层为高密度镀锡铜编织网，外层辅以导电布包裹。这种“三明治”结构实现了360°无死角屏蔽，并在连接器端通过金属化外壳实现多点接地，显著降低了高频噪声泄露。

三、工程验证与落地建议

对于有意尝试替代方案的工程师，我们建议分三步验证：
1.参数对标：对比TDR（时域反射计）测得的阻抗曲线与插入损耗（Insertion Loss）图谱，确保电气性能无缝衔接。
2.环境测试：重点关注高低温循环（-40℃~85℃）与振动测试后的信号误码率。
3.工艺适配：提供详细的焊接温度曲线建议与治具设计方案，协助客户平滑过渡产线工艺。

结语：解决I-PEX 20454系列的应用难题，需要透过现象看本质。优质的国产替代方案通过材料科学、结构力学与电气工程的跨领域融合，不仅修复了原设计的脆弱环节，更为工程师提供了更可靠、更具性价比的设计选项。如需获取详细的《极细同轴线束焊接与装配工艺白皮书》或免费样品，欢迎垂询。
