今天，我们将从工程实测的角度，剥开20680系列高性能的外衣，探讨其国产替代方案在信号质量上该如何“抄作业”。
随着显示面板分辨率的提升，时钟频率越来越高。在超高频下，哪怕是一点点阻抗不连续或外部串扰，都会导致眼图闭合。
0.4mm超微间距的挑战：如此密集的引脚排列，极易产生邻近通道串扰（NEXT/FEXT），导致差分信号畸变。

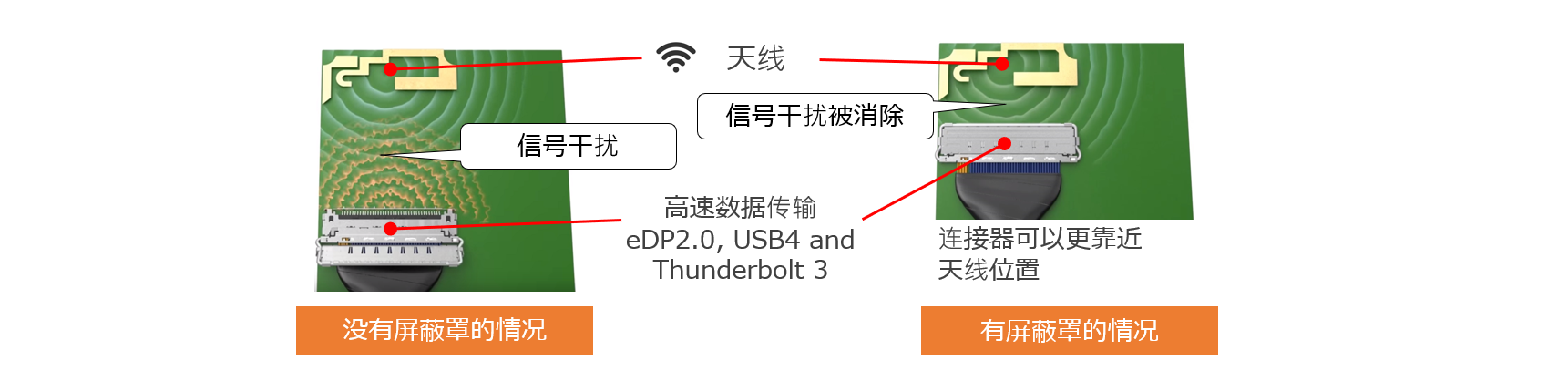

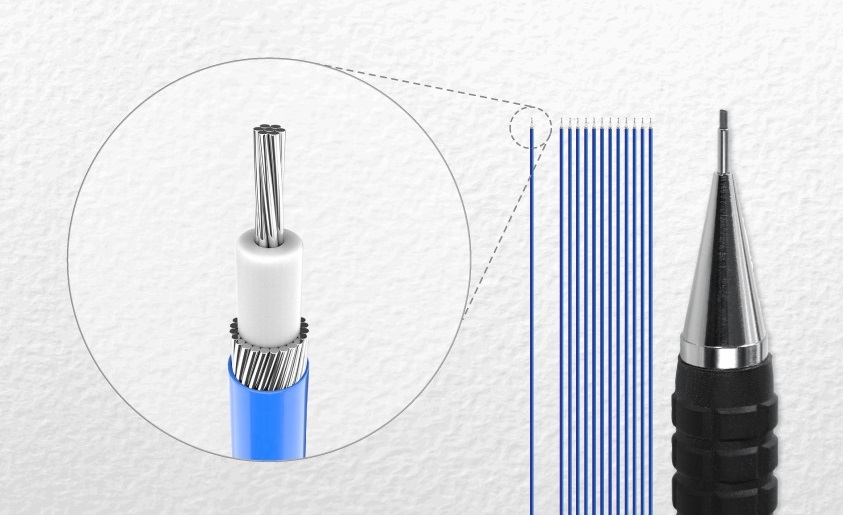

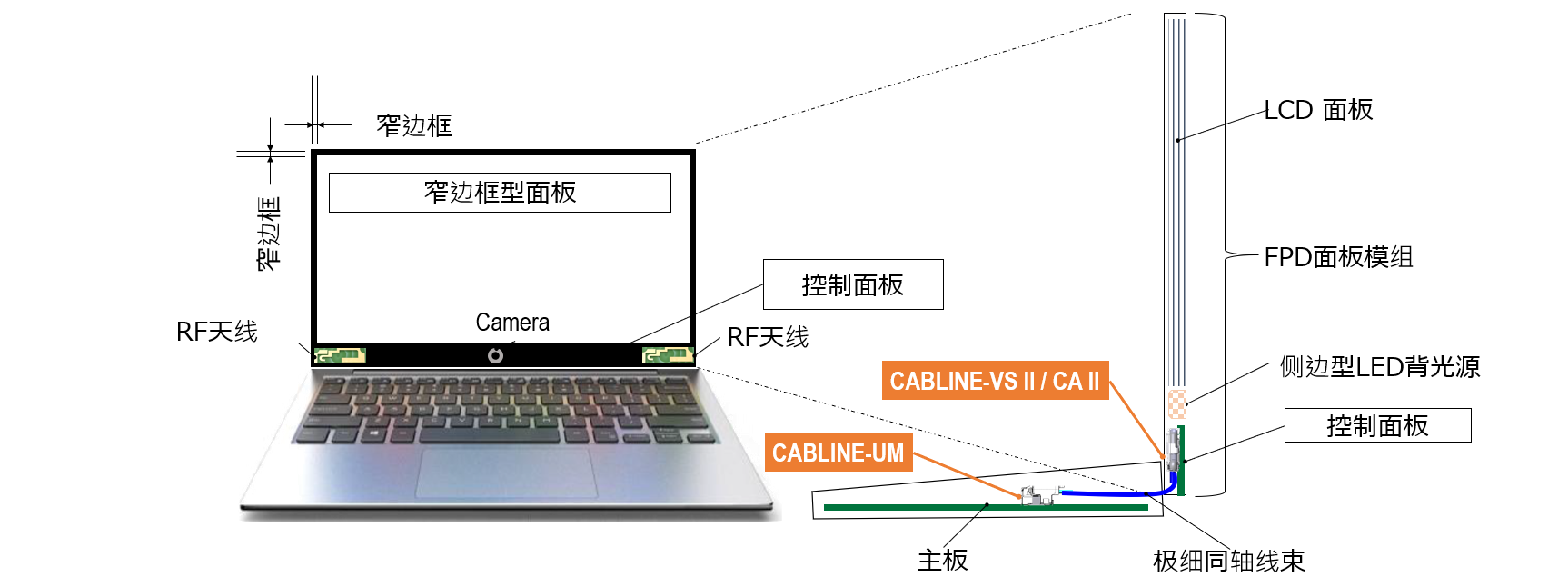

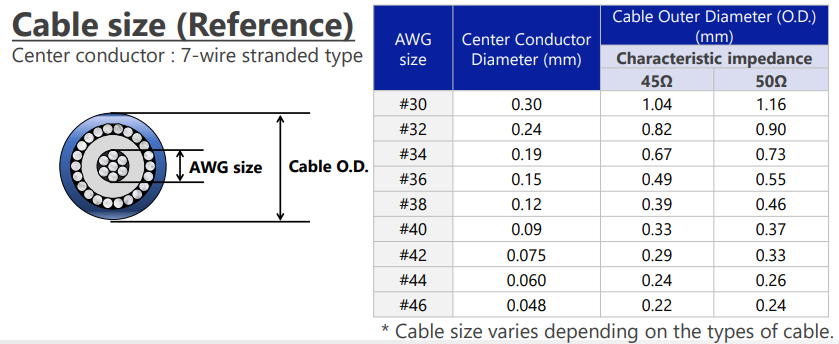

极细同轴线的高频衰减：线径越细（如42AWG），趋肤效应越明显，高频分量的损耗越大。如果材质不过关，眼图的高度和宽度会严重收缩。
当你的替代屏线送到实验室进行示波器测试时，重点盯住以下三个参数：
眼高（Eye Height）与眼宽（Eye Width）：这代表了信号的噪声容限和时序容限。优质的国产替代线材，其眼图张开度应接近原装I-PEX，确保在电压波动和温度化时系统依然稳健。
抖动（Jitter）控制：包括随机抖动（RJ）和确定性抖动（DJ）。同轴线的屏蔽层和介电常数如果不稳定，会引入严重的周期性抖动。
差分阻抗连续性（TDR验证）：虽然不直接显示在眼图上，但时域反射（TDR）测试的平滑度直接决定了眼图的张开程度。替代线材在连接器与 cable 的接合处，绝不能出现尖锐的阻抗毛刺。
为了追上原装20680系列的SI性能，优秀的本土制造商通常在工艺上死磕细节：
精密阻抗匹配设计：通过HFSS等电磁仿真软件，优化连接器内部端子的几何结构，确保其差分阻抗精准锁定在100Ω。
高品质线材选型：坚持使用高纯度无氧铜作为内导体，并采用低损耗的FEP或PFA作为绝缘层，最大限度降低高频插入损耗（IL）。

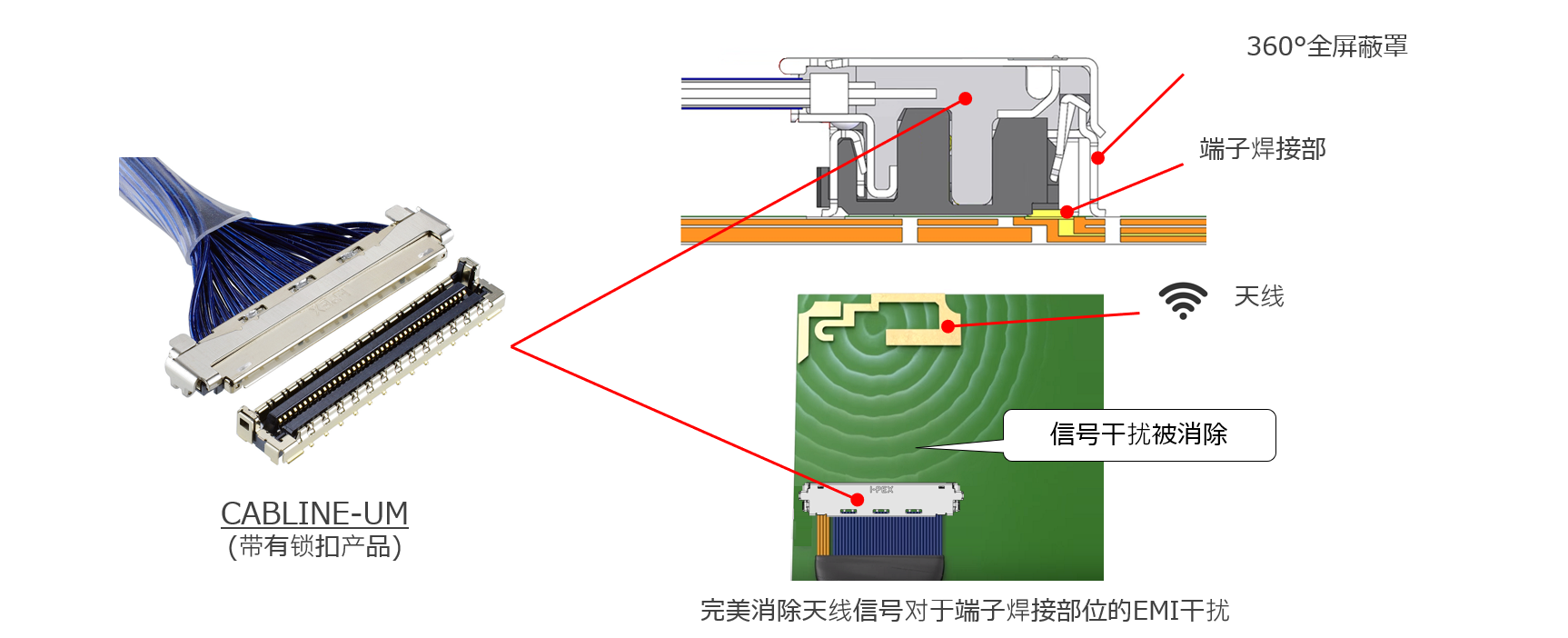

先进的激光焊接与接地工艺：极细同轴线两端的屏蔽层必须与连接器外壳实现低阻抗接地，这能极大减少共模噪声，让眼图底座更加干净。
用数据说话，拒绝“差不多”
在研发阶段，任何“差不多”的妥协都可能导致量产时的灾难。如果你正在寻找I-PEX 20680系列的替代方案，务必要求供应商提供详尽的眼图测试和TDR报告。我们作为专业的屏线制造商，乐于向客户提供全参数的SI测试数据对比。欢迎联系获取样品，用示波器为你的显示链路把好第一道关！
