一、高速信号传输对连接器的挑战
1. 信号完整性的核心挑战
在高速数字系统中，连接器作为信号路径中的不连续点，会引入多种信号完整性问题：
阻抗不连续性：
•连接器界面处的几何突变导致阻抗失配
•典型阻抗变化范围可达20-30Ω
•产生信号反射，影响时序裕量
•对上升时间<1ns的信号影响尤为显著
串扰问题：
•紧密排列的端子间电磁耦合
•近端串扰（NEXT）和远端串扰（FEXT）
•多比特同时翻转时的最坏情况串扰
•对差分信号的影响更大
插入损耗：
•导体损耗随频率平方根增加
•介质损耗与频率成正比
•在GHz频段成为主要损耗机制
•影响信号幅度和眼图张开度
回波损耗：
•阻抗不匹配导致的反射
•对高速串行链路影响显著
•与频率相关的反射特性
•影响接收端信号质量
2. 现代应用对连接器的具体要求
汽车以太网应用：
•1000BASE-T1：600MHz带宽要求
•多千兆以太网：>3GHz带宽需求
•严格的EMI/EMC要求
•宽温度范围稳定性
工业相机接口：
•CoaXPress：6.25Gbps数据传输
•Camera Link HS：>3Gbps每通道
•低延迟要求
•抗干扰能力
医疗影像系统：
•数字X射线：多通道并行传输
•超声成像：模拟射频信号
•高密度连接需求
•低噪声要求

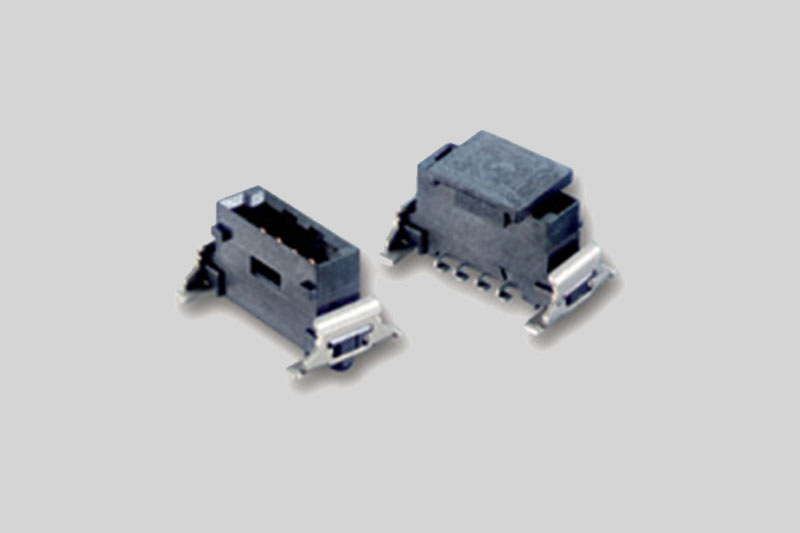

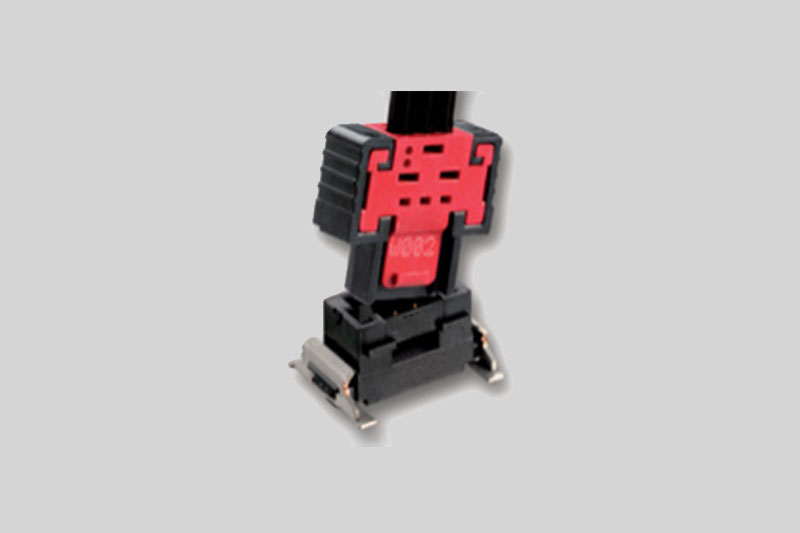

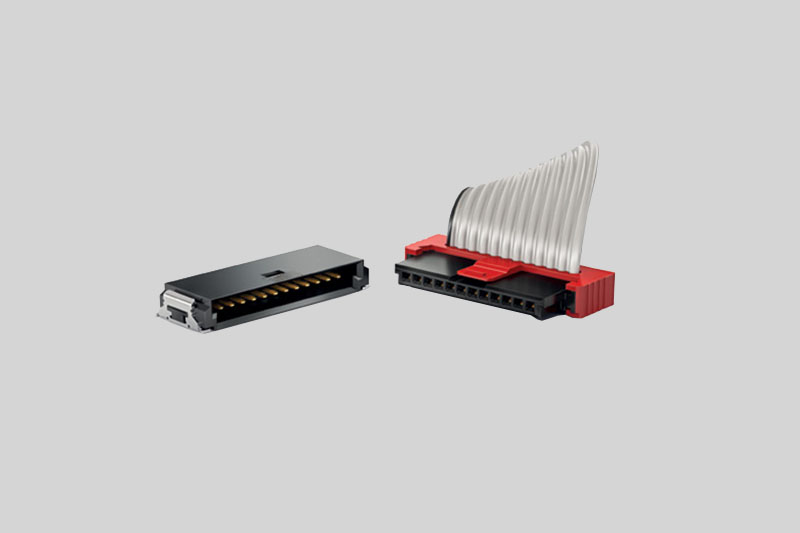

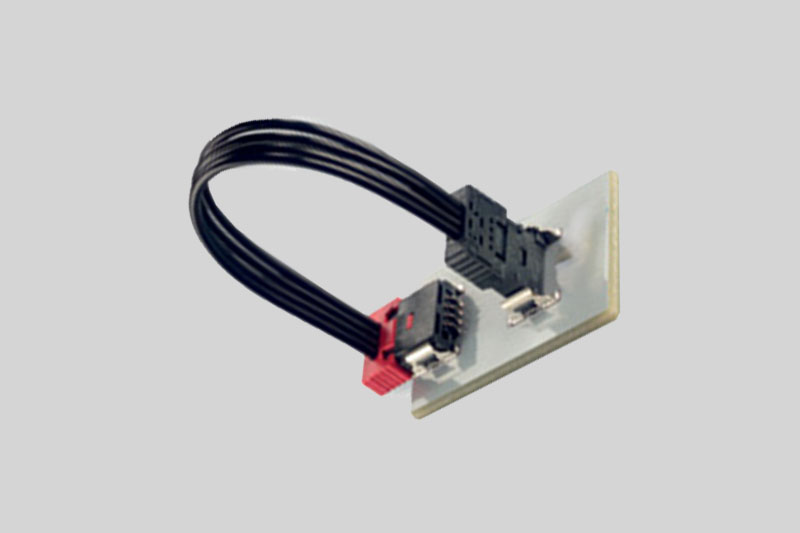

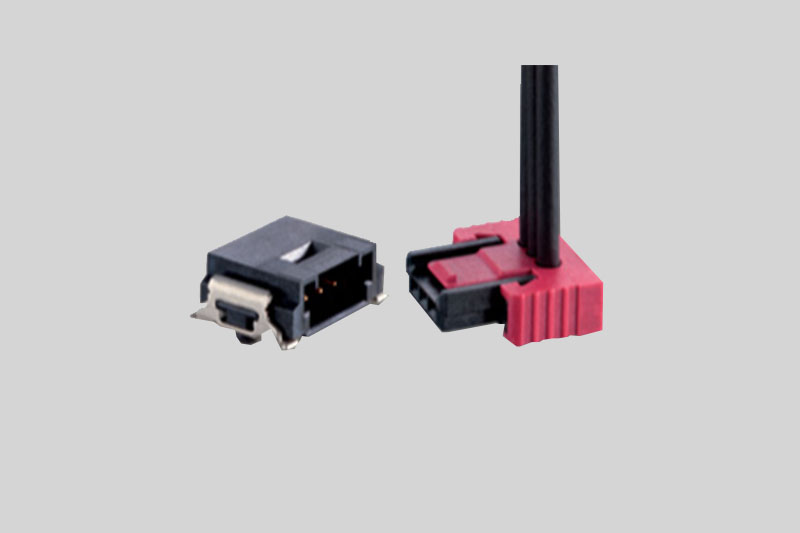

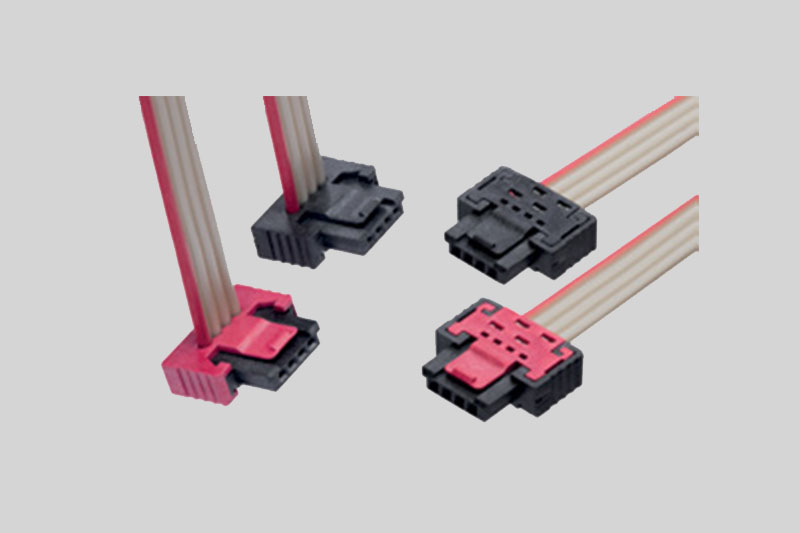

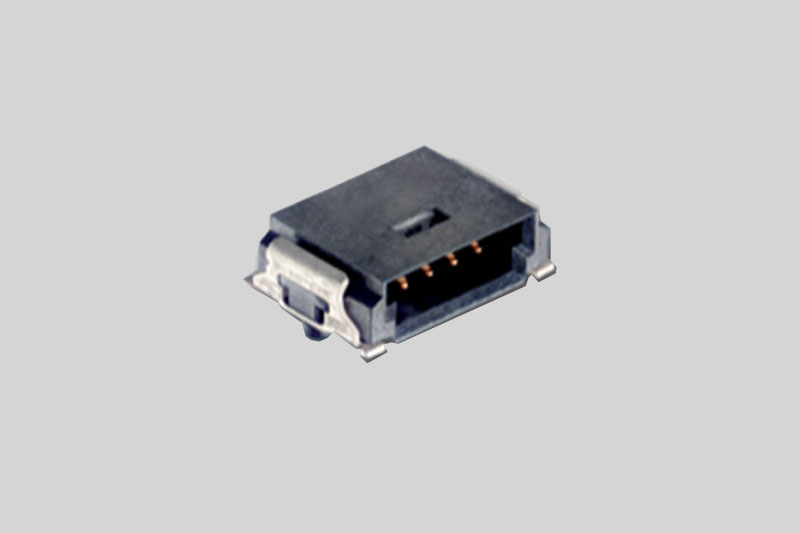

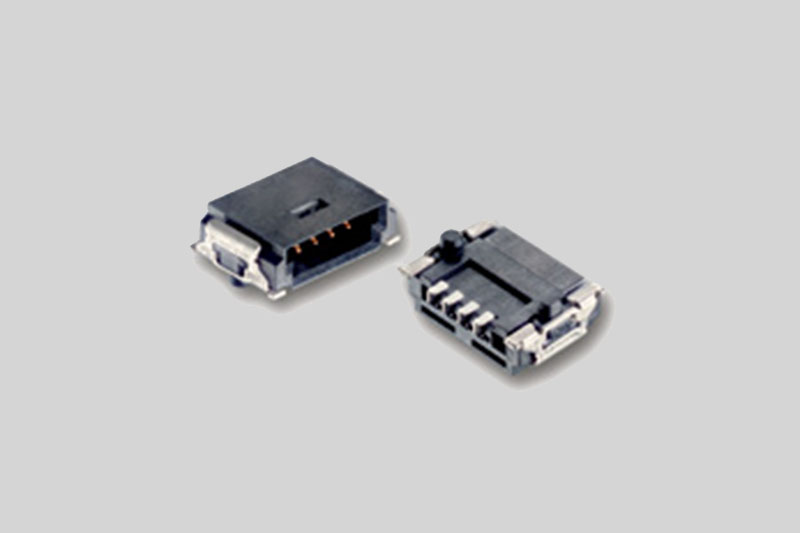

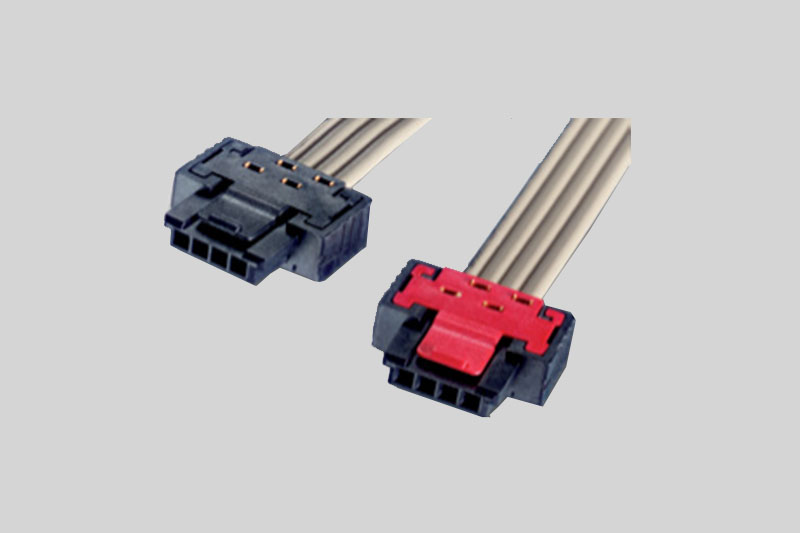

二、ERNI MiniBridge高频特性实测分析
1. 测试方法与条件
为准确评估MiniBridge的高频性能，我们建立了完整的测试平台：
测试设备配置：
•矢量网络分析仪：Keysight E5071C，频率范围20GHz
•TDR示波器：采样率100GS/s
•高速误码测试仪
•定制测试夹具和校准件
测试项目：
•S参数全频段扫描：DC-20GHz
•时域反射计测量
•眼图测试
•串扰分析
•温度特性测试
2. 关键测试结果与分析
插入损耗特性：
•在1GHz频率下，单对差分插入损耗：-0.8dB
•3GHz时插入损耗：-2.1dB
•6GHz时达到-4.5dB
•损耗主要来源：介质损耗占比60%，导体损耗40%
回波损耗表现：
•1GHz回波损耗：-18dB
•3GHz回波损耗：-12dB
•6GHz回波损耗：-8dB
•阻抗一致性：±7Ω变化范围
串扰特性：
•相邻信号间近端串扰：-35dB@1GHz
•最坏情况远端串扰：-28dB@3GHz
•隔离度：相邻通道-40dB，隔一通道-50dB
•差分对内串扰：优于-45dB
时域特性：
•传播延迟：单端信号约100ps
•对内偏差：<5ps
•对间偏差：<15ps
•上升时间劣化：20%-80%时增加约35ps
3. 温度对高频特性的影响
温度变化测试：
•-40°C至+125°C全温度扫描
•插入损耗温度系数：+0.02dB/°C@3GHz
•阻抗变化：±2Ω全温度范围
•时延变化：<1ps/°C
可靠性影响：
•1000次温度循环后高频特性变化
•插入损耗变化：<0.3dB@3GHz
•接触电阻变化：<5mΩ
•机械稳定性对电气性能的影响
三、高速应用中的优化设计策略
1. 连接器选型优化
引脚布局优化策略：
•差分对合理分配：相邻引脚组成差分对
•接地引脚配置：每对差分信号配至少一个接地引脚
•电源引脚隔离：远离高速信号引脚
•信号引脚分组：按频率和类型分组布局
高速版本选择：
•针对高速应用的特殊版本
•优化的引脚布局
•增强的屏蔽设计
•改进的端子几何结构
2. PCB设计优化
布线层优化：
•推荐使用内层布线，减少辐射
•控制参考平面完整性
•最小化过孔数量
•优化过孔反焊盘设计
阻抗匹配设计：
•严格控制传输线阻抗：100Ω差分/50Ω单端
•连接器区域阻抗补偿设计
•渐变线或阶梯线优化
•端接电阻优化布局
接地系统设计：
•充足的接地过孔阵列
•接地平面连续性保证
•分割接地平面的正确处理
•接地反弹抑制设计
3. 系统级优化
预加重与均衡：
•发射端预加重参数优化
•接收端均衡器设置
•自适应均衡算法
•端到端系统优化
时钟分配优化：
•低抖动时钟源选择
•时钟分布网络优化
•时钟数据恢复电路
•时序裕量分析
四、国产高速连接器替代方案的技术创新
1. 高频性能突破
材料创新：
•低损耗介质材料：Dk 3.0-3.2，Df 0.002-0.003
•高频专用液晶聚合物
•定制化玻璃纤维增强
•新型填充材料降低介电常数
结构设计优化：
•空气隙设计减少介质损耗
•优化的端子几何形状
•渐进式接触系统
•集成屏蔽结构
信号完整性增强：
•带宽扩展至10GHz以上
•插入损耗降低20-30%
•回波损耗改善3-5dB
•串扰抑制提升10dB
2. 制造工艺改进
精密成型技术：
•微米级成型精度控制
•一致性提升技术
•残余应力控制
•尺寸稳定性保证
端子制造工艺：
•高精度冲压成型
•纳米级电镀控制
•选择性镀金技术
•自动化光学检测
组装工艺优化：
•机器人辅助精密组装
•在线实时质量监控
•100%电性能测试
•统计过程控制应用
3. 测试与验证体系
高频测试能力：
•20GHz全参数测试系统
•多端口S参数测试
•时域频域综合分析
•自动化测试平台
可靠性验证：
•高速信号耐久性测试
•温度循环高频性能测试
•振动条件下的信号完整性
•长期老化性能监测
五、典型高速应用案例分析
1. 车载千兆以太网应用
系统要求：
•1000BASE-T1标准符合
•600MHz基带带宽
•严格的EMC要求
•宽温度范围工作
MiniBridge优化方案：
•专用引脚布局优化
•增强屏蔽设计
•阻抗匹配优化
•温度补偿设计
国产方案优势：
•带宽扩展至1.2GHz
•插入损耗<1.5dB@600MHz
•回波损耗>-15dB
•成本降低30%
实测性能：
•误码率<10^-12
•眼图张开度>0.7UI
•EMI辐射低于Class 5
•全温度范围稳定工作
2. 工业相机CoaXPress接口
技术挑战：
•6.25Gbps数据速率
•长距离传输需求
•恶劣工业环境
•实时性要求
连接器解决方案：
•专用高速版本
•优化的阻抗匹配
•增强的抗干扰能力
•可靠的机械锁定
性能指标：
•插入损耗<3dB@3.125GHz
•回波损耗>-10dB@6GHz
•串扰<-40dB@3GHz
•延时偏差<10ps
3. 医疗超声成像系统
特殊要求：
•多通道并行传输
•低噪声要求
•高密度连接
•可靠性和安全性
优化设计：
•多通道同步设计
•噪声抑制技术
•高密度布局优化
•冗余设计保证可靠性
六、设计验证与测试方法
1. 仿真与建模
3D电磁仿真：
•全波电磁仿真建立精确模型
•S参数提取与验证
•时域仿真分析
•优化设计参数
系统级仿真：
•通道级仿真验证
•眼图和浴盆曲线分析
•最坏情况仿真
•统计仿真分析
2. 实物测试验证
测试夹具设计：
•校准件设计
•去嵌入技术
•测试重复性保证
•误差分析校准
系统测试：
•误码率测试
•抖动分析
•时序裕量测试
•兼容性验证
3. 可靠性验证
加速寿命测试：
•高温高频信号测试
•温度循环信号完整性
•振动条件下的性能
•长期可靠性监测
七、未来发展趋势
1. 技术发展趋势
更高数据速率：
•向10Gbps+发展
•PAM4调制技术应用
•均衡技术发展
•新材料应用
集成化发展：
•连接器内置信号调理
•集成EMI滤波器
•温度传感器集成
•智能诊断功能
小型化趋势：
•更小间距：1.0mm及以下
•更高密度
•更小尺寸
•更轻重量
2. 应用领域扩展
汽车应用：
•自动驾驶传感器融合
•车载娱乐系统
•车辆网联化
•800V高压平台
工业4.0：
•工业物联网
•机器视觉
•工业自动化
•机器人技术
消费电子：
•AR/VR设备
•无人机
•可穿戴设备
•智能家居
八、选型与应用建议
1. 选型决策树评估系统需求：
•数据速率要求
•信号完整性预算
•环境条件
•成本约束
技术参数匹配：
•带宽要求
•损耗预算
•串扰指标
•可靠性要求
供应商评估：
•技术能力
•质量体系
•供货能力
•服务支持
2. 设计最佳实践
早期介入：
•概念阶段连接器选型
•协同设计优化
•仿真驱动设计
•早期原型验证
系统优化：
•端到端优化
•跨领域协同
•可制造性设计
•可测试性设计
持续改进：
•数据驱动优化
•用户反馈集成
•技术迭代
•标准化推进
结语
ERNI MiniBridge连接器在高速信号传输应用中展现出令人印象深刻的性能，其紧凑的设计与良好的高频特性使其成为空间受限高速应用的理想选择。通过深入理解其高频特性并采用适当的优化策略，工程师可以在多种高速应用中充分发挥其潜力。
国产高速连接器替代方案在高频性能方面的持续创新，为工程师提供了更多选择。通过材料科学、结构设计和制造工艺的全面优化，国产方案不仅实现了性能上的追赶，更在多个关键技术指标上实现了超越。
在高速数字系统设计日益复杂的今天，连接器的高频特性已成为系统性能的关键决定因素。工程师需要在早期设计阶段就充分考虑连接器选型，通过系统化的设计方法和严谨的验证测试，确保最终产品满足严格的信号完整性要求。
随着5G、物联网、人工智能等新技术的快速发展，高速连接器技术将继续演进。无论是选择成熟的原厂方案还是创新的国产替代方案，深入了解其技术特性、合理应用设计优化、严格进行验证测试，都是确保产品成功的关键。
在高速连接的世界里，每一个细节都至关重要。只有通过持续的技术创新和严谨的工程实践，才能在激烈的市场竞争中保持优势，为用户创造更大价值。
