在智能终端设备狂飙突进的今天，硬件工程师的压力可谓与日俱增。LCD/OLED屏幕的分辨率在翻倍，刷新率在飙升，但留给主板和排线的物理空间却被无限压缩。在这个“螺蛳壳里做道场”的时代，传统的FPC排线或普通灰排线已经暴露出严重的局限性——它们不仅占用宝贵堆叠空间，在面对高频差分信号时，其抗电磁干扰（EMI）能力也显得捉襟见肘。
这就是为什么日本HRS（广濑）DF56系列LVDS极细同轴屏线近年来在高端圈子里声名鹊起的原因。它不仅仅是一条线，更是为解决高密度、高速率、高可靠性信号传输而生的“空间魔术师”。本文将从实战工程视角，为广大研发和采购同仁深度剖析这款连接器的核心优势，并探讨如何通过优秀的国产替代方案打破供应链僵局。

一、 极限空间下的电气奇迹：核心参数拆解

对于硬件设计而言，每一毫米的节省都可能为电池或散热模组赢得宝贵空间。DF56系列之所以成为众多一线大厂高端设备的首选，源于其极为苛刻的规格设计：

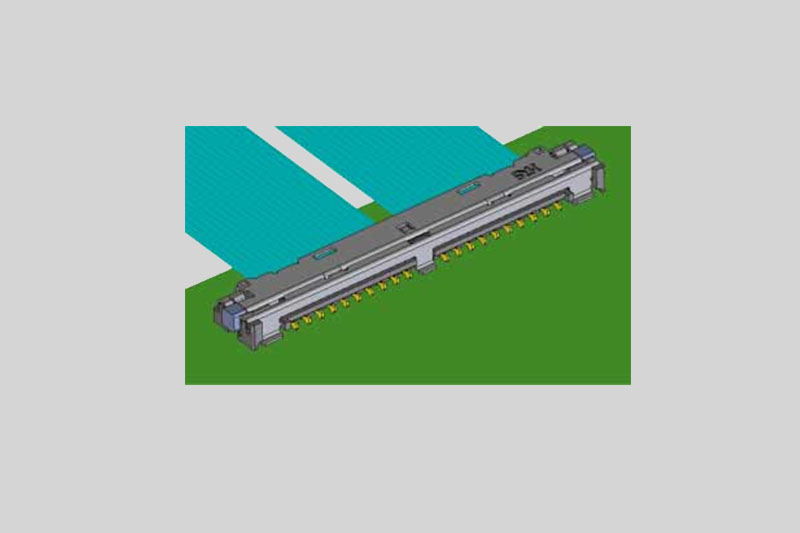

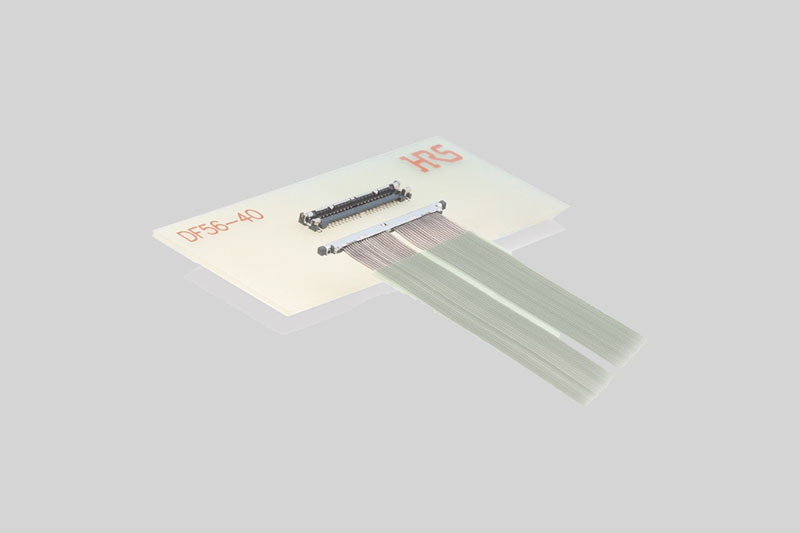

• 0.3mm间距的极致压缩：相比传统0.5mm间距的连接器，DF56的引脚中心距仅为0.3mm。其插头组装高度被压缩至1.25mm（最大值1.35mm），板端占位深度仅2.6mm。这种微型化程度，完美契合了折叠屏手机、AR/VR眼镜以及超薄笔记本对内部空间“克克计较”的需求。

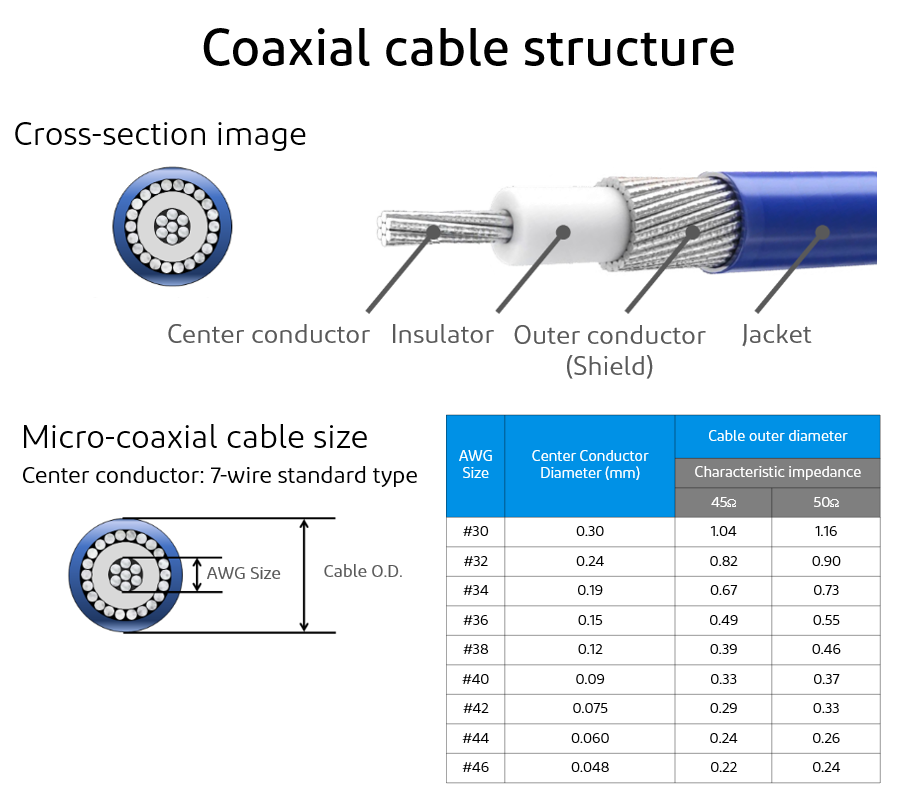

• 支持超细线规（AWG46-AWG42）：它能够压接#42至#46 AWG的超细同轴电缆。以常用的44AWG线材为例，其单线外径仅为0.42mm左右。极细的线径不仅大幅提升了线束整体的柔韧性，更为多通道信号并行穿线提供了极大便利。


• 稳健的高速电气特性：在30V AC的额定电压下，该系列能将特性阻抗严格控制在50±5Ω的范围内。其工作温度横跨-35℃至+85℃，无论是在极寒的户外设备还是高温的车载环境中，无论是传输高速LVDS差分信号还是高频时钟信号，都能保证极低的衰减和串扰。


• 灵活的Pin数配置：提供26P、30P、40P、50P等多种Pin数配置，能够轻松应对从简易的控制信号传输到8K级别的MIPI/LVDS高清视频信号的各类需求。

二、 直击量产痛点：DF56的三大结构护城河

对于工程师而言，数据手册上的参数只是入场券，实际量产中的可靠性和工艺容错率才是真正的考验。DF56系列在结构设计上展现了极高的工程智慧：
军工级的抗干扰屏蔽机制
同轴线的核心价值在于其致密的屏蔽层。DF56不仅在插头和插座上设计了专用的金属外壳，还实现了多点接地接触。这确保了卓越的EMC（电磁兼容性）保护，能有效抑制高频传输时的信号辐射和外界电磁波干扰，帮助工程师轻松通过严苛的FCC/CE等电磁兼容认证。
防脱锡与稳固的四点锁定结构
在SMT贴片回流焊的高温环境下，普通连接器容易出现焊料芯吸现象，导致焊点空洞或接触不良。DF56在关键触点区域设置了镍 barrier（阻挡层），彻底杜绝了焊料芯吸问题。此外，其独特的四点锁定机制和清晰的“tactile click”（触觉反馈），确保了设备在意外跌落或长期震动环境下，连接依然稳固如初。
极小铰链的完美适配能力
对于翻盖手机或折叠屏设备，转轴（Hinge）处的走线历来是“重灾区”。DF56兼容小直径铰链设计（例如AWG44 x 40芯线可适配2.8mm直径的铰链），大大降低了转轴内部的布线密度和设计难度，延长了翻转寿命。

三、 供应链破局：为何要寻求高性价比的国产替代方案？

不可否认，HRS原厂连接器在品质上处于第一梯队，但其高昂的成本和漫长的交期（往往在16-20周起步）对于国内绝大多数中型制造企业来说是一笔沉重的负担，甚至会直接拖慢新品上市的节奏。
目前，国内成熟的线束制造商（比如我们）已经完全掌握了DF56系列连接器的精密压接、焊接与注塑工艺。通过采用与原厂同级（甚至同批次）的连接器端子和塑胶件，配合高品质的进口极细同轴线（如符合UL10005标准），国内顶尖供应商已经能够提供Pin-to-Pin完美兼容、信号测试零差异的全套线束替代方案。
这些替代方案不仅100%保留了DF56原有的电气与机械特性，还能将打样交期缩短至3-5天，量产交期压缩至2-3周，综合成本直降30%-50%。对于迫切需要降本增效、快速抢占市场的硬件项目而言，这无疑是最佳的破局之选。
