实现可靠的3Gbit/s数据传输，依赖于连接器在多方面的协同设计：
1. 阻抗连续性管理：连接器作为传输通道的一部分，其阻抗与前后端PCB传输线的匹配至关重要。SMC系列通过精密的触点形状、间距及与塑料绝缘体的配合设计，力求在整个信号路径上（从PCB焊盘到对配触点）维持稳定的特性阻抗（通常目标为50Ω单端或100Ω差分），以最小化因阻抗突变引起的信号反射。

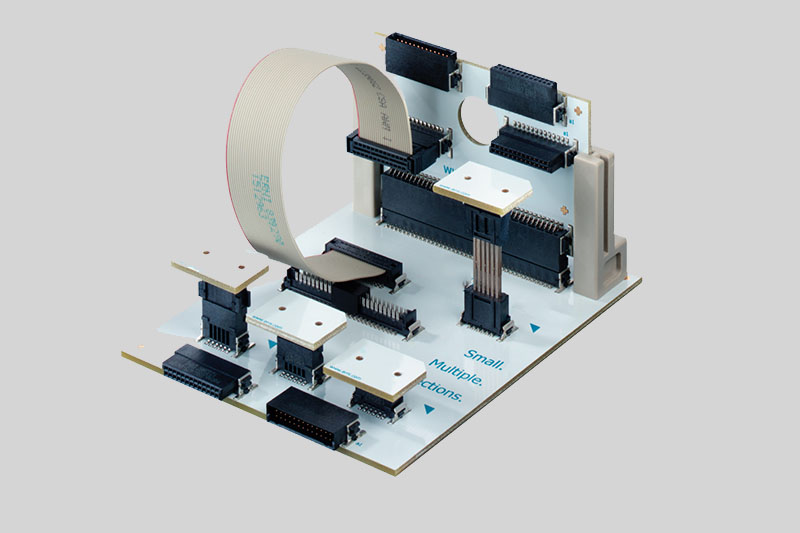

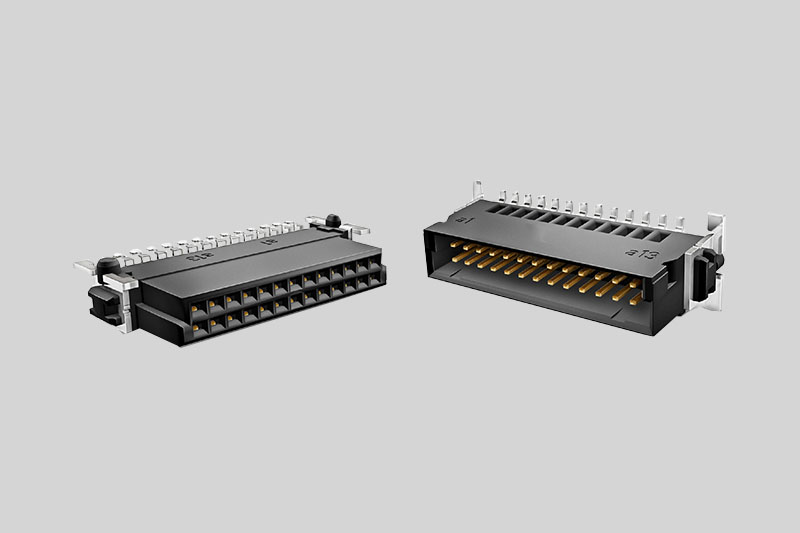

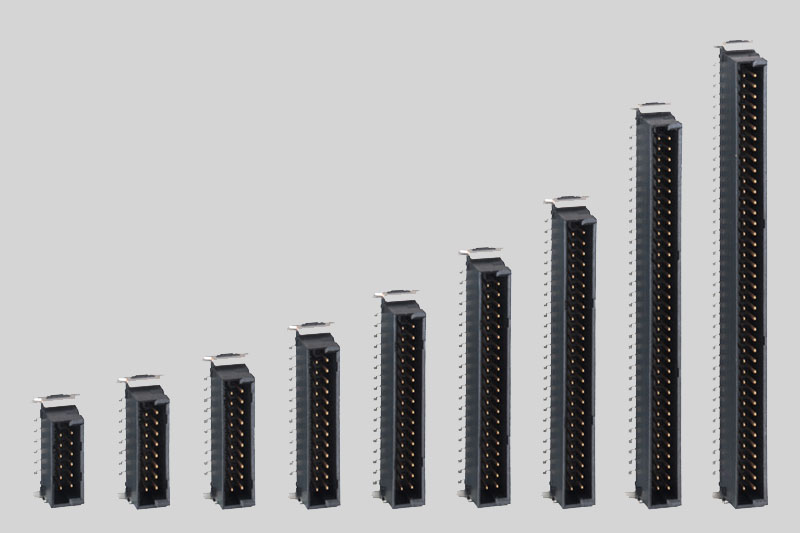

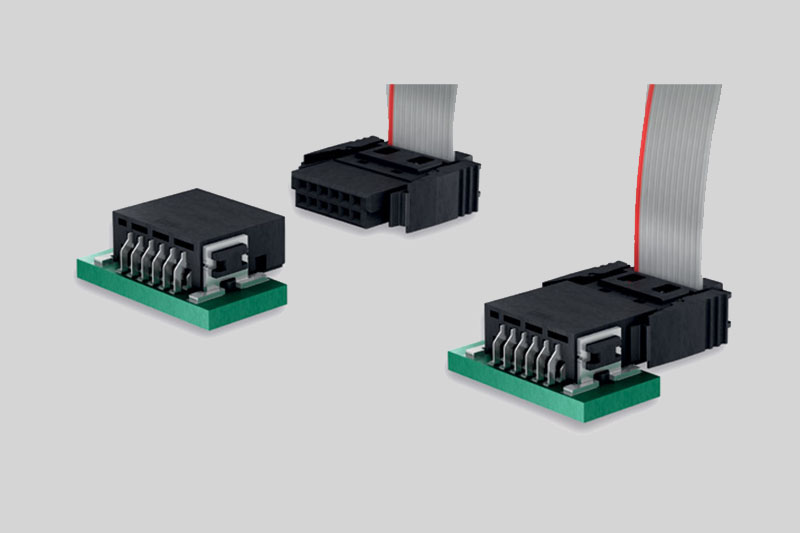

2. 优化的触点结构：该系列采用的“双梁”母端触点设计，不仅提供了接触冗余和高可靠性，其对称结构也有利于保持稳定的电气参数。这种设计有助于降低接触电阻并确保在多次插拔后接触阻抗的一致性，从而保障了信号通路的稳定性。

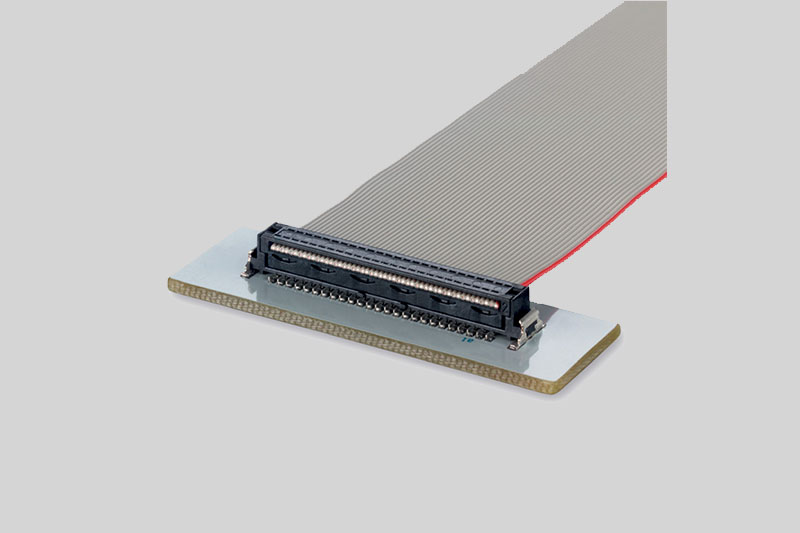

3. 电磁兼容性(EMC)考量：在1.27mm的紧凑间距下，抑制串扰是重大挑战。SMC连接器通常通过合理的引脚分配规划（如设置接地引脚包围高速信号引脚，或采用差分对布局）来提供有效的隔离。部分型号可能还通过金属外壳或额外的屏蔽结构来增强抗干扰能力。
在选用或评估SMC及同类连接器时，以下几个参数和测试方法具有重要参考价值：
1. 散射参数(S参数)：通过矢量网络分析仪(VNA)测量得到的S参数（如插入损耗S21，回波损耗S11）是评估连接器高频性能的核心指标。在目标频段内（例如0-5GHz），插入损耗应尽可能小，回波损耗应尽可能大，这表明信号能量损耗低且反射少。
2. 时域反射计(TDR)测试：TDR测试可直接观测连接器区域引起的阻抗变化曲线。一个设计优良的连接器，其阻抗曲线应平滑，突变幅度小、区域窄，这表明信号在通过时受到的阻抗不连续扰动较小。
3. 眼图测试：在系统实际工作速率下（如2.5Gbps或3.2Gbps）进行眼图测试，能直观反映连接器对信号时序和幅度噪声的综合影响。眼图的张开度、抖动等参数直接关系到系统的误码率性能。
设计一款在电气、机械及环境性能上均能与原装SMC兼容且可靠的替代方案，需应对多项挑战：
1. 材料选择：绝缘材料的介电常数(Dk)和损耗因子(Df)的稳定性直接影响信号性能。高温下Dk/Df的稳定性、长期的吸湿性以及阻燃等级(如UL94 V-0)都需要综合考虑。触点镀层的材质与厚度（如金层厚度）则关系到接触电阻、耐腐蚀性和插拔寿命。
2. 精密制造与一致性控制：1.27mm的微间距对模具精度、冲压成型及注塑工艺提出了极高要求。确保大批量生产中每个触点的几何形状、位置度，以及绝缘外壳的尺寸公差，是保证连接器性能一致性的基础。极化与防呆设计的精度也直接影响用户的使用体验。
3. 信号完整性仿真驱动设计：在开发初期，应使用电磁场仿真工具对连接器的三维模型进行全波仿真，预测其S参数、阻抗分布及串扰情况。通过仿真迭代优化触点形状、接地引脚布局和塑料结构，可以在开模前预先评估并改进信号完整性表现。
为确保替代方案的可靠性，建议建立多层次的验证体系：
1. 电性能对标测试：对替代样品和原装样品进行并行的S参数、TDR、接触电阻、绝缘耐压等测试，进行数据对比分析，确保关键电气参数达到同等水平。
2. 机械与环境可靠性测试：插拔力与插拔寿命测试评估机械耐久性。温度循环、高温高湿测试评估环境适应性与材料稳定性。振动与冲击测试则评估其在动态应力下的连接可靠性。
3. 系统级应用验证：将连接器置于实际或模拟的应用电路板中进行系统级测试，如高速信号的眼图、误码率测试，以及在大电流条件下的温升测试。这是验证其最终可用性的关键步骤。

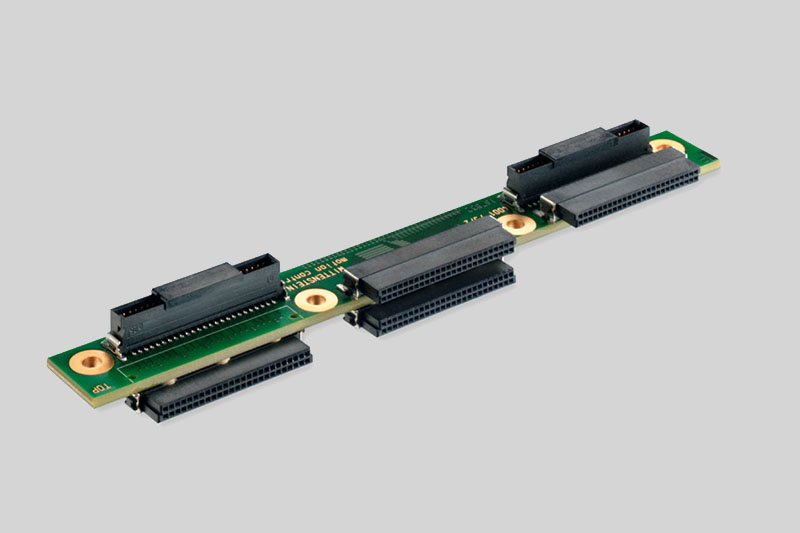

为充分发挥此类高速微间距连接器的性能，PCB设计需给予充分配合：
阻抗连续性：确保连接器焊盘区域的PCB走线阻抗与连接器特性阻抗以及芯片驱动/接收阻抗匹配，必要时需对焊盘图形进行仿真优化。
电源完整性：为连接器上的电源引脚提供充足的低阻抗回流路径，并就近布置去耦电容，以降低电源噪声。
参考平面完整性：高速信号引脚下方的参考平面（地或电源）应保持完整，避免被分割线割裂，以确保信号回流路径顺畅，减少辐射和串扰。
