在航空航天、eVTOL 无人机、卫星载荷、机载雷达这些"空间寸土寸金 + 振动冲击拉满"的场景里，板对线连接器常被工程师戏称为"系统里最不起眼、炸起来最要命"的零件。ERNI MiniBridge 系列的 234450-E（1.27mm 间距、3P 单排、直角 SMT 公头）之所以能进 aerospace / autorotation 的 BOM，靠的不是引脚多，而是把"小尺寸 + 抗振锁扣 + 宽温 + 防呆"这几件事同时做到了位。但对国内项目来说，原装交期 13–18 周、单价偏高、技术支持隔着时区，国产替代的窗口已经打开。
下面从工程师视角拆三件事：234450-E 凭什么扛航天工况、替代迁移时要复测哪些硬指标、国产兼容件怎么切才稳。
一、234450-E 进航空航天场景的"底牌"
先把 234450-E 的硬参数钉死，再看它为什么能被航天类项目选中：

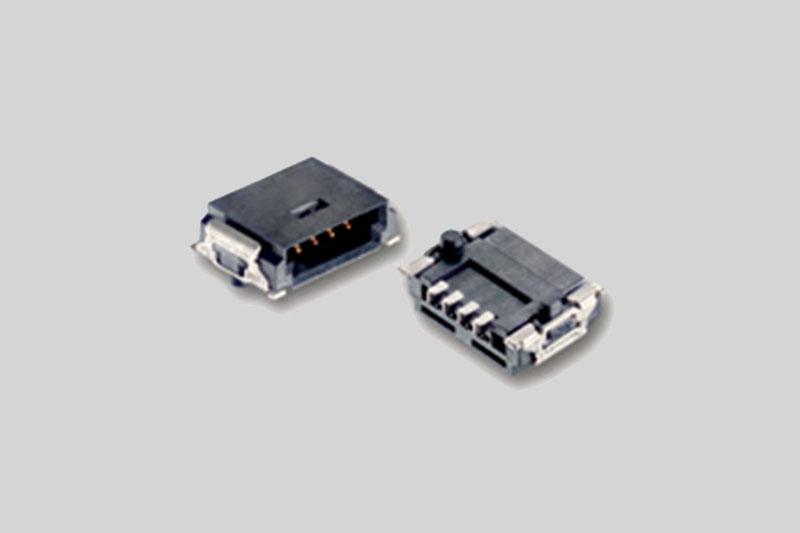

尺寸与节距：1.27 mm 单排 3P，公头直角 SMT，嵌合高度仅 2.98 mm，板端 footprint 极紧凑，适合机载模块、传感器、航电板边"见缝插针"；
温区：-55 ~ 125℃（部分 datasheet 标到 150℃），覆盖高空低温与舱内设备发热段；
电流承载：20℃ 下单触点 4 A，70℃ 下 3 A，100℃ 下 2 A，AWG #22–#26 离散线通过 IDC 母座对接；

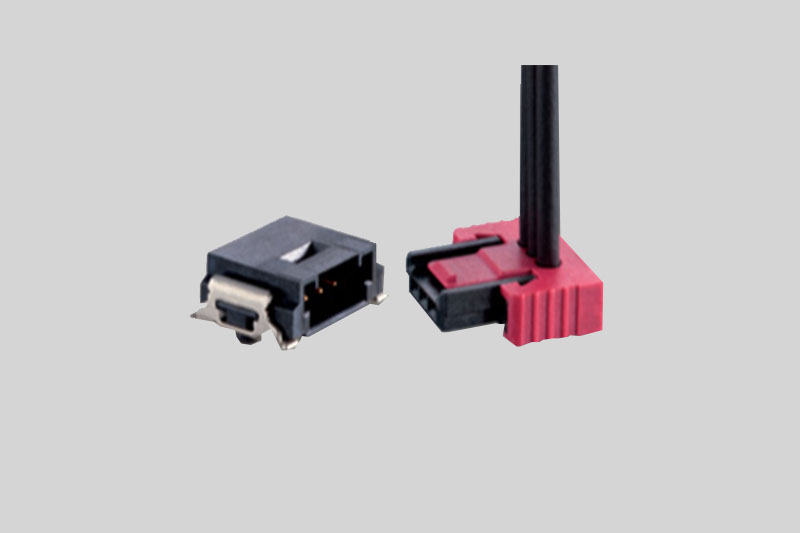

抗振结构：公头两侧带金属锁扣夹（interlocking），高振动/冲击负载下需工具解锁才脱开，普通摩擦锁与正向锁也有对应变体；
防呆：Koshiri "scoop-proof"防斜插版本可选，公针不会因歪插损坏；母座有导向槽预对位；
合规语境：MiniBridge 系列明确满足 LV214（德系车规连接器标准）IDC 工艺要求，虽然 LV214 本身是汽车标准，但其振动、温冲、接触电阻稳定性指标常被航天/无人机项目"降维借用"做内部验收参照。
📌 原厂把 MiniBridge 的适用场景直接写到 "automotive, autorotation, aerospace"——也就是说 234450-E 进无人机、eVTOL、机载模块，本来就在 ERNI 自己的定位里，不是工程师"超规格硬用"。
二、极端环境下国产替代的验证清单（工程师评审必对项）
234450-E 这颗料在航天场景里"原装能过"不代表"替代就能过"。国产兼容件要立得住，下面几项必须一项项复测，少一项都别签 ECN：
温冲与高温老化：-55℃ ↔ +125/150℃ 循环（参考 LV214 / MIL-STD-202 语境），500 cycle 插拔后接触电阻仍要压在 <25 mΩ 以内，绝缘 >10⁴ MΩ 不能掉。
随机振动 + 机械冲击：航天级至少按正弦 20 g / 随机 PSD 0.04 g²/Hz 量级走，带锁扣版本（红色工具解锁款）要重点验——普通摩擦锁在无人机桨频共振段容易松。
低气压 + 盐雾（海基/舰载/沿海起飞场景）：低气压放电、盐雾 48–96 h 后壳体无腐蚀、锁扣力矩衰减要量化。
IDC 压接一致性：母座配 AWG #22 / #24 / #26 离散线，国产替代的刀口尺寸、绝缘层位移量要与原装 234450-E 公头插接力曲线对齐，否则 SMT 后插拔手感"虚"或"死紧"。
Koshiri 防斜插复现：如果原 BOM 用的是防斜插版本，替代件的导向筋、公针保护结构必须 1:1 跟，产线盲插工位的良率才保得住。
SMT 共面度与回流：LCP 外壳耐无铅回流 260℃，替代件的吸湿率、翘曲量要控，否则贴片后共面度超差，波峰/回流后虚焊。
💡 建议把上述 6 项做成"航天级 234450-E 替代验收卡"，原装 datasheet 一栏、国产实测一栏、判定阈值一栏——评审会上比"我们完全兼容"四个字管用十倍。
三、国产替代的平滑迁移路径

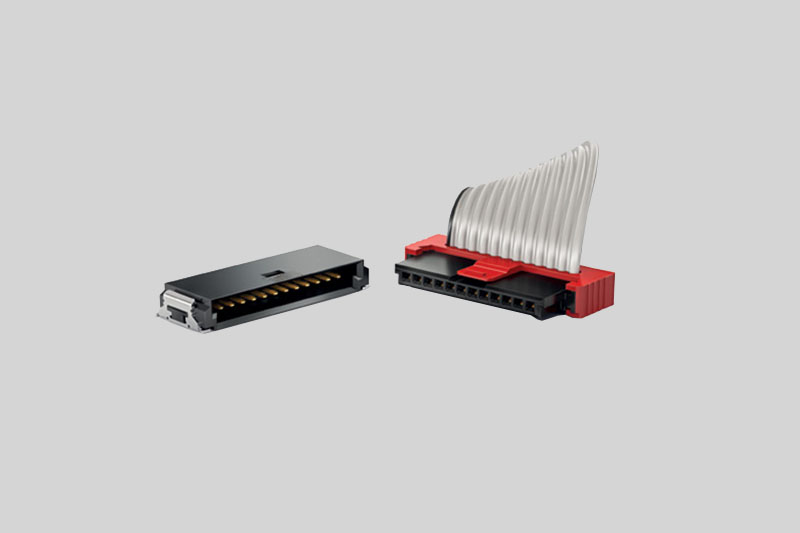

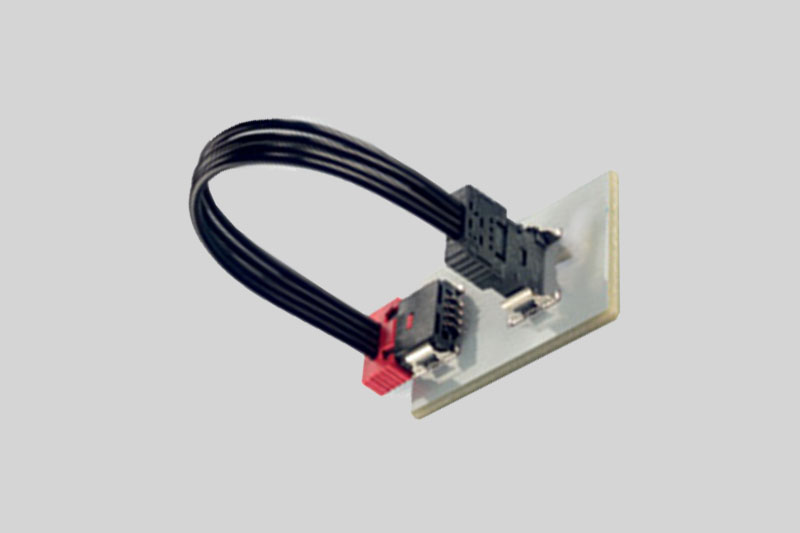

234450-E 是 3P 单排直角 SMT 公头，配 MiniBridge 母座（Type A 180°出线 / Type P 90°出线）组成 1.27mm 板对线对。迁移路径跟上一篇 I-PEX 屏线思路类似，但航天项目更看重"零变更嵌入"，所以节奏要更稳：
第一阶段 · 样品对标（2–3 周）：拿国产 234450-E 兼容公头 + 原装母座（或国产母座同步验证），上你现有板做 SMT 共面、插拔 50 cycle、温箱 -55/125℃ 各 2 h 循环后的接触电阻漂移。IDC 压接线径先用 AWG#24 走一遍——这是航天项目最常用的线规。
第二阶段 · 小批试装（4–6 周）：挑无人机飞控板、机载传感器这类"振动大但非主飞控链路"的子模块先切，BOM 原装+国产双向备 500–2000 套。重点盯振动台 20 g 扫频后的微断、高低温循环后的眼图/信号完整性（如果是数据线走 MiniBridge）。
第三阶段 · 全量切换 + 双源备案：小批数据闭环后，主力模块切国产，原装留 1–2 批次安全库存。把国产供应商拉进 PCN/ECN 流程，NPI 新板直接双源送样。
234450-E 在 MiniBridge 家族里属于 3P 直角 SMT 公头的经典型号，AWG#22–#26 离散线通过 IDC 母座对接，单机用量不大但项目一旦铺开（比如某型 eVTOL 单机几十个传感器点位），年用量放大后降本可观，且航天项目对"单源风险"敏感度远高于消费级。
国产替代的关键不在"价格砍多少"，而在让硬件工程师敢签那张 ECN——尺寸 Pin-to-Pin、锁扣力矩、温区、IDC 压接、Koshiri 防斜插这五项对死，再走三段验证，基本能做到"板端不动、线缆工艺不动、产线无感"。
如果你在做无人机、eVTOL、卫星载荷、机载雷达项目，正在评估 234450-E 的国产替代方案，可以把你们现用的线规（AWG#22/#24/#26）、振动等级、工作温区发过来，我们可以按你的项目先出一版参数对照 + 航天级验证建议，样品 5–7 天可出，LV214 对标项的测试数据可随样提供。
如需 234450-E 国产兼容件 datasheet、3D 模型、PCB footprint 及 -55~150℃ 温冲 / 振动台测试报告，可在联系页留言项目信息，按 NDA 范围提供。
