一、测试测量设备的连接器为什么"难选"

测试测量类设备（示波器、DAQ 采集、信号源、实验室分析仪、医疗诊断仪器等）的板级互连有几个共性痛点：

• 空间被压缩：仪器内部多层板+屏蔽罩+散热件挤在一起，传统 2.54mm 排针太占地方；

• 插拔频次高：校准、通道切换、模块化换板，一年几百次插拔是常态；

• 信号不能掉链：小信号 μV 级、mV 级，触点电阻漂移和串扰直接影响读数；

• 环境不友好：温箱测试、户外标定、车载便携仪器要扛 -55~+100℃ 以上循环，有的还要过振动。

能在 1.27mm 细间距下把"小、稳、能扛电流"同时做掉的方案不多，ERNI MiniBridge 214014-E 就是这条线上被不少仪器和医疗客户选中的一颗。

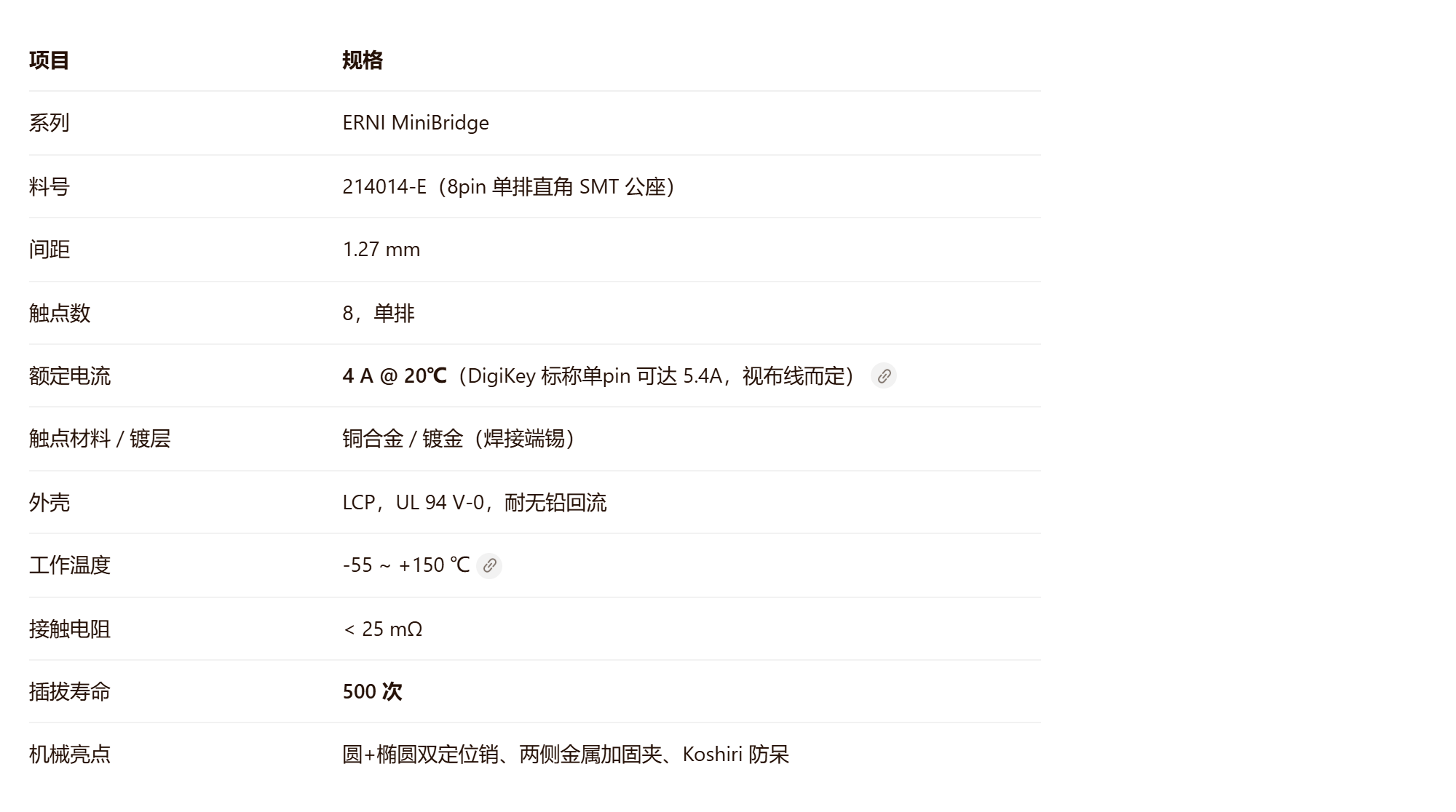

二、214014-E 的硬参数先对齐

几个工程师会盯的点：

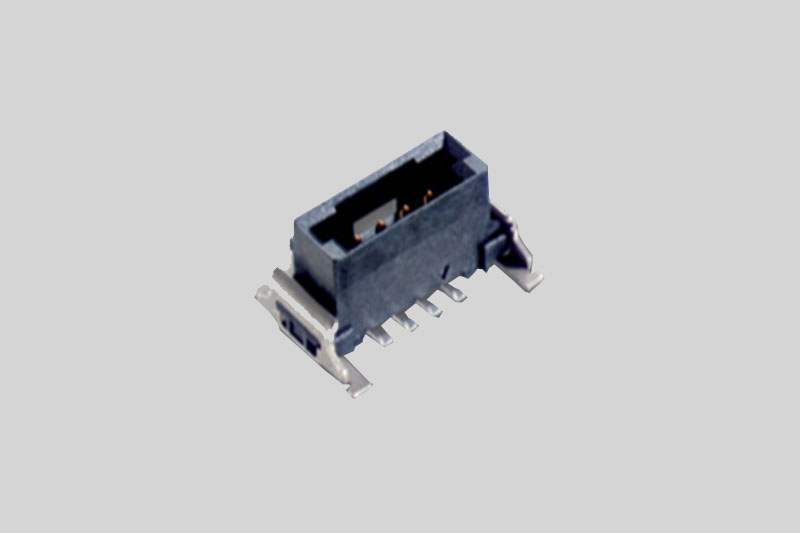

• 双定位销（圆+椭圆）：SMT 贴片时 PCB 定位精度比单销高，回流焊不掉位——自动化产线很吃这个。

• 两侧金属夹锁：不是塑料卡扣，是金属，抗振动冲击，符合 LV 214 车规思路，实验室仪器搬来搬去也不松。

• 1.27mm + 4A：细间距里能跑这个电流，给传感器供电、小功率模拟前端省一颗电源连接器。

三、在测试测量设备里怎么用

1. 示波器 / DAQ 前端模块

多通道复用板、衰减板到主控板的线对板互连，8pin 正好分：若干信号 + I²C/SPI + GND + 供电。直角出线能贴屏蔽罩侧壁走，比直针省 Z 向高度。

2. 实验室分析仪 / 便携式标定设备

仪器经常要现场拆盖换模块，500 次插拔 + 镀金触点，几年校准周期下来接触电阻漂移可控。LCP 外壳扛无铅回流，整机 RoHS 没问题。

3. 医疗诊断 / 超声、MRI 周边采集

ERNI 官方案例里 MiniBridge 明确进了超声波、MRI、实验室器材这类"准测试测量"场景，214014-E 的 -55~+150℃ 和金属锁夹在带风扇/带温控的机箱里更稳。

4. BMS / 电池测试台（延伸场景）

有个公开案例：某动力电池 ODM 原来用别家细间距料，高温高湿腐蚀挂了，换 MiniBridge 后过 LV 214 振动+温湿。做电池测试仪、充放电柜的可以类推——测试台环境其实比普通仪器更恶劣。

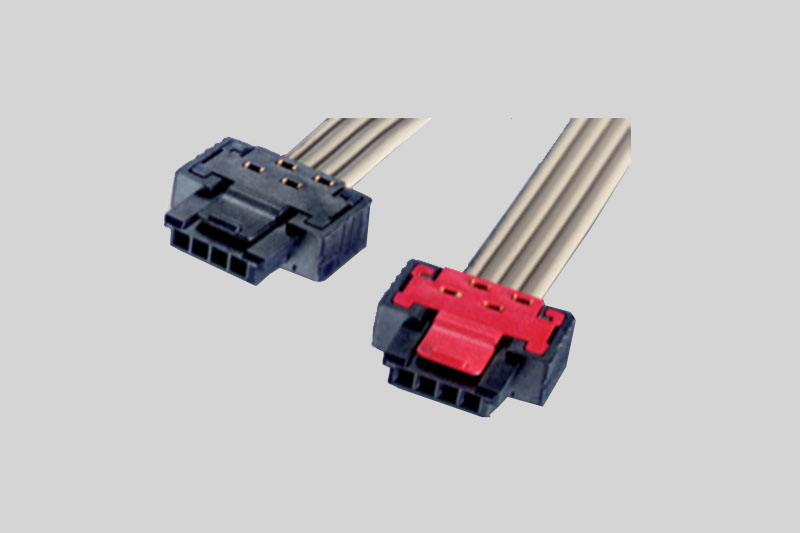

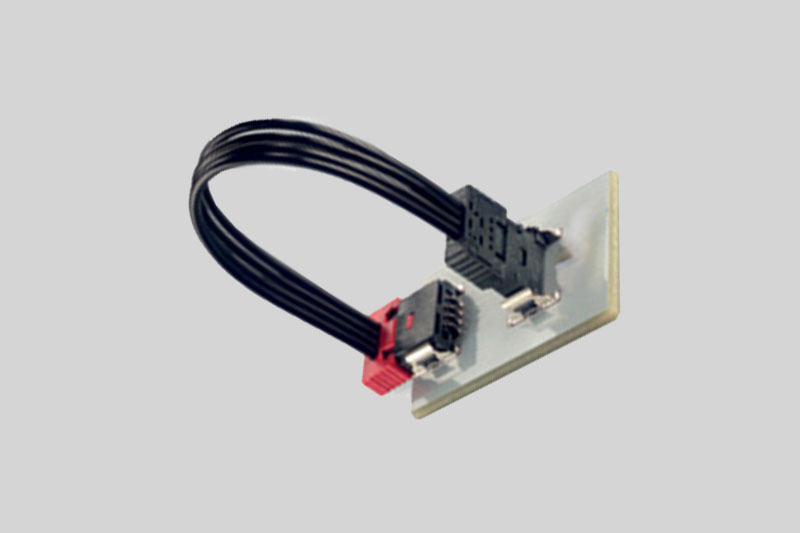

💡 工程师选型时容易忽略的一点：214014-E 是"公座（针座）"，线端要配 MiniBridge 母座 + IDC 或离散线压接。母座有 90°/180° 线缆出口两种，机架内部走线和外部可拆卸探头线能分开规划。

四、同系扩展与选型小结

MiniBridge 系列覆盖 2 / 3 / 4 / 6 / 8 / 10 / 12 pin，单排，公座有直/弯，母座 IDC 支持 AWG 22–26 离散线或扁平排线。如果你的测试测量设备：

• 通道数 4~8 路模拟 + 供电 → 214014-E（8pin 直角） 是甜点款；

• 要更密 → 看 10/12 pin 同系；

• 要直针降高度 → 同系直针料号替换即可，锁夹和定位销结构一致。

214014-E 这颗料没有花活，胜在"细间距里把电流、插拔、抗振、贴装精度一次给齐"——对测试测量这种既怕占空间又怕信号漂移的设备来说，刚好踩在选型平衡点。
