一、294645-E 在 MaxiBridge 家族里的位置

工程师搜 294645-E，多半是从 BOM 或替代料查询里反查过来的。先把型号本身钉死，避免和同系列其他 PIN 数、角度料混淆。

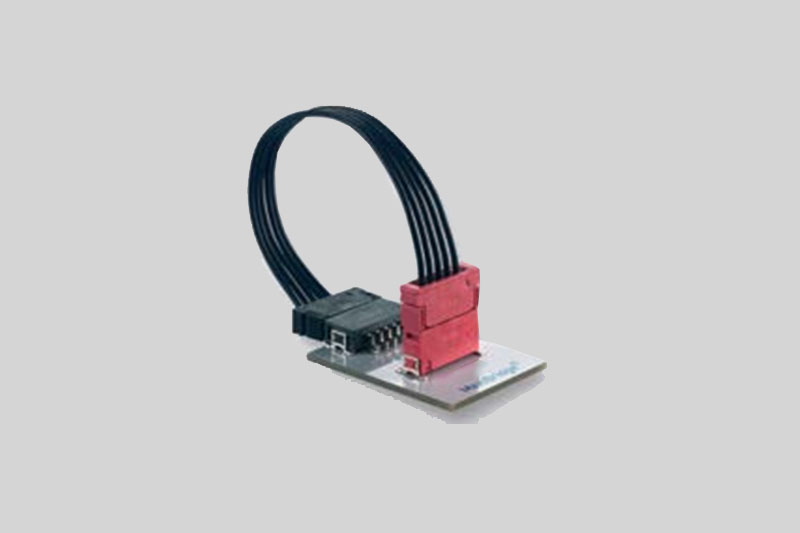

294645-E 属于 TE Connectivity ERNI MaxiBridge 系列，2.54 mm 小间距板对线（Wire-to-Board）连接器中的 单排 2P SMT 直式公头（Vertical, Fully Shrouded, Type 1）。和上篇聊过的 MiniBridge 234478-E（1.27 mm / 12P / 5.4 A）相比，MaxiBridge 走的是"间距放宽、载流拉高、汽车工控并重"的路线：

• 间距 / 排数：2.54 mm / 单排 2P（同系列还有多 PIN 变体）

• 额定电流：12 A/触点（IEC 60512 test 5b，依线径而定；AWG18/0.5 mm² 下单芯 11–12 A）

• 耐压 / 爬电：介电强度 1000 Vrms，contact-contact 爬电 ≥ 1.2 mm（IEC 60664 框架）

• 工作温度：-55 ℃ ~ 150 ℃（LCP 外壳，耐焊热 260 ℃ / 30 s，JEDEC J-STD-020）

• 接触系统：铜合金基材，配接区镀金 + 端子区镀锡 4 μm

• 机械寿命：≥ 500 次插拔（IEC 60512 test 9a），单芯插拔力 ≤ 1 N（IEC 60512 test 13b）

• 阻燃 / 文件：UL 94 V-0，UL 塑料文件号 E83005 / E47960，连接器产品批准 E84703

• 包装：卷带 320 pcs/盘，SMT 兼容拾放（Pick & Place 贴装垫片）

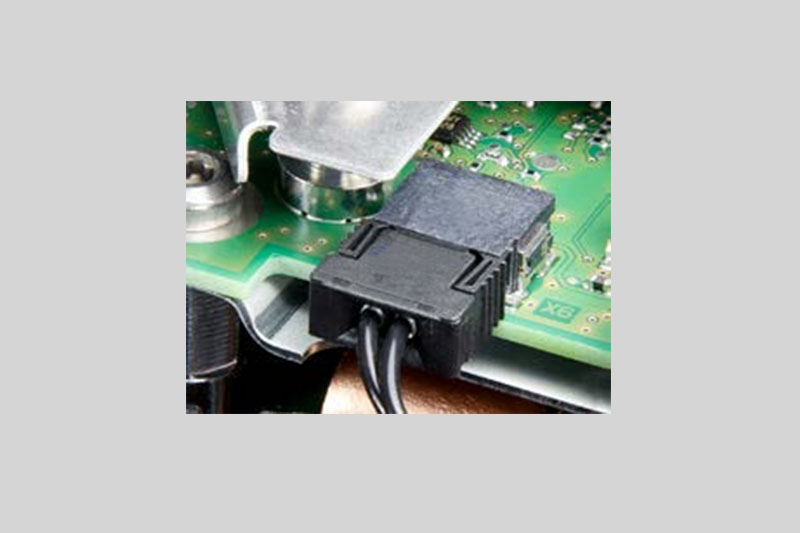

📌 应用定位：车身控制器、ECU  peripheral、灯组/风扇/电机板对线、工业模块化单元。简单说——MiniBridge 管信号和小功率，MaxiBridge 管 12A 这档"中功率板对线"，294645-E 是其中 2P 直式那个最常被点名的 SKU。

二、三条标准线，294645-E 分别卡在哪儿

客户工程师做合规选型时，常被问"这颗料过没过 IEC / UL / 汽车规范"。294645-E 这套料的原厂规格书里其实把三套体系都列齐了，下面逐条拆。

1. IEC 体系：60603-2 + 60664 + 60512 系列

欧规项目和出口整车的入门门槛。

• IEC 60603-2：低频印制板连接器总规范，294645-E 作为 2.54 mm SMT 针座归在这一类

• IEC 60664-1：绝缘配合，爬电 1.2 mm 是按 contact-contact 最小值给的，但原厂备注得很清楚——最终爬电要看整条电流路径（PCB 露铜、布线、线束），连接器本身只是其中一段。整机 250 V 以下工控/车身节点，这个 1.2 mm 通常是够的，但高压域（如 450 V 混动）要重算

• IEC 60512 系列：载流 test 5b（12 A）、介电强度 test 4a（1000 Vrms）、接触电阻 test 2a（≤ 20 mΩ）、插拔寿命 test 9a（500 cyc）——这些数是 DFMEA 表里"电气性能"那一栏的直接引用源

2. UL 体系：UL 1977 黄卡 + E84703 文件号

美规项目（尤其是带北美整车或工业设备出口）必查的一条。

• UL 1977《Component Connectors for Use in Data, Signal, Control and Power Applications》是 MaxiBridge 整系的产品批准依据，文件号 E84703

• 294645-E 外壳 LCP 的 UL 94 V-0 文件号 E83005 / E47960，阻燃这一栏 audit 时直接报这两个号就行

• 注意 UL 1977 是"配合整系使用"的批准——单独拿 294645-E 头没问题，但公母对配要确认母端（crimp 端）也在 E84703 覆盖范围内，否则黄卡链会断

3. 汽车体系：USCAR-2 / USCAR-21 / LV214 (VW 75174)

这是 294645-E 被很多汽车工程师点名的关键原因——欧系整车轮子（VW 系为主）推 LV214，美系推 USCAR，MaxiBridge 两份都进了。

数据来自 ERNI MaxiBridge 产品规范里的 Qualification Test Report 对照表。V1 级振动 + T3 温度 + 50 g 冲击，这三个数基本覆盖了车身非发动机舱节点的工况，ECU 外设、灯组、座椅模块、门控这些位置 294645-E 能直接进 BOM。

三、客户工程师落设计时，容易在合规审核中被挑刺的 4 个点

参数表过了不等于 DFMEA 能过。294645-E 这颗料在汽车/工控项目里被 EMC 或可靠性审核打回，常见是下面几处：

① PCB 露铜把爬电吃掉了

1.2 mm 是 connector 本身的 contact-contact 爬电，但 294645-E 是 SMT 单排直式，两个焊盘之间的 PCB 表面如果走了邻近铜皮或绿油开窗不够，整机爬电会被 PCB 先击穿。audit 时审核员看的是"连接器 + PCB 布板"一起的 60664 路径，不是只看料本身。

② 12 A 载流要绑定线径一起报

IEC 60512 test 5b 下 12 A 是有前提的——AWG18 / 0.5 mm² 线径配出来才是 11–12 A；如果走细到 AWG24–26，只能给到 4 A。BOM 表里如果只写"294645-E，12A"不写配套线径，整车厂审核会让你补。

③ UL 1977 链条要公母两端都闭环

很多项目公头用 294645-E（E84703 在册），母端 crimp housing 随便挑了个非 ERNI 的，结果 UL 链断了。美规项目建议公母同系，至少母端也要有 UL 1977 文件号且电流电压等级对得上。

④ 回流曲线别超 LCP 上限

294645-E 外壳 LCP 按 JEDEC J-STD-020：260 ℃ / 30 s 峰值，原厂给的是无铅回流兼容。二次回流或选择性波峰碰到 LCP 护罩时要注意，超过这个窗口翘曲风险会上来——尤其 2P 直式这种护罩四壁的结构，歪一点就影响锁扣对配。

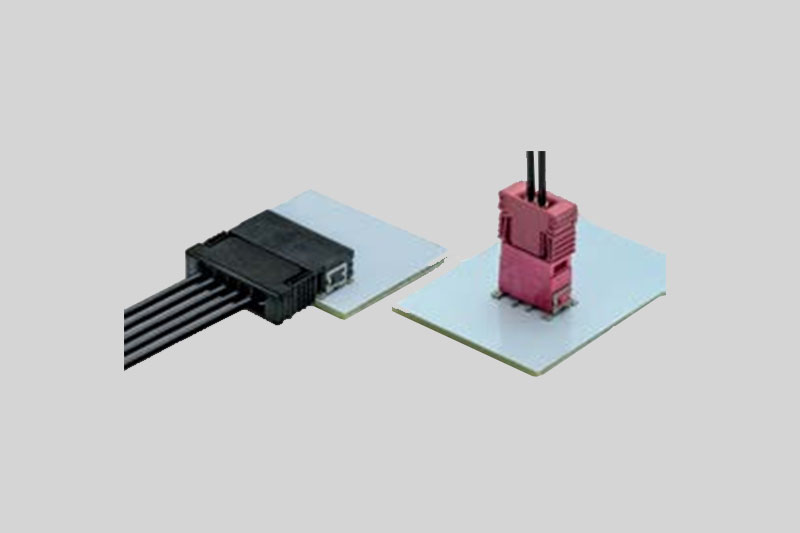

⚠️ 一个常被忽略的点：294645-E 是 2P 单排直式，同系列还有右侧出线、左侧出线、双排、QT 密封变体。audit 时如果原理图标 294645-E 但 PCB 布局按"双排"或"角式"画的，DFM 检查会直接红——型号字母 E 后缀和 Type 1 直式是对死的，别和 2946xx 其他后缀混。
