笔记本、平板、车载中控、工控显示往 4K/120Hz、8K 甚至 VR 头显方向跑，面板接口带宽在过去五年里几乎翻了三倍——eDP 从 HBR2 的 5.4Gbps/lane 一路推到 HBR3 的 8.1Gbps/lane，V-By-One US 直接把单通道顶到 16Gbps，HDMI 2.1 也来到 12Gbps/lane。对硬件工程师来说，板端 PHY 换一代不难，设备内部那根"主板→屏"的屏线能不能扛住 16Gbps 才是真痛点。传统 FFC/FPC 在 5Gbps 以内还能凑合，过了 8Gbps 插损、串扰、EMI 一起炸；这时候 I-PEX CABLINE®-SS 20373-R35T-06 这类极细同轴方案就从"可选项"变成了"必选项"。

一、为什么 16Gbps 这一档，FFC 扛不住、Micro Coax 上位

回顾一下速率台阶：

• 5Gbps 档（eDP HBR2 / HDMI 1.3 / USB 3.1 Gen1）：FFC 0.5mm Pitch 还能跑，长度控制在 80mm 以内问题不大；

• 8–10Gbps 档（eDP HBR3 / HDMI 2.0 / USB 3.2 Gen2）：FFC 开始吃紧，插损 @4GHz 普遍 > 1.5dB/100mm，长线要加 redriver；

• 12–16Gbps 档（HDMI 2.1 / V-By-One US / 往 UHBR 10 走）：FFC 基本出局，必须上 Micro Coaxial（极细同轴），靠独立屏蔽 + 100Ω 差模阻抗把 SI 拉回来。

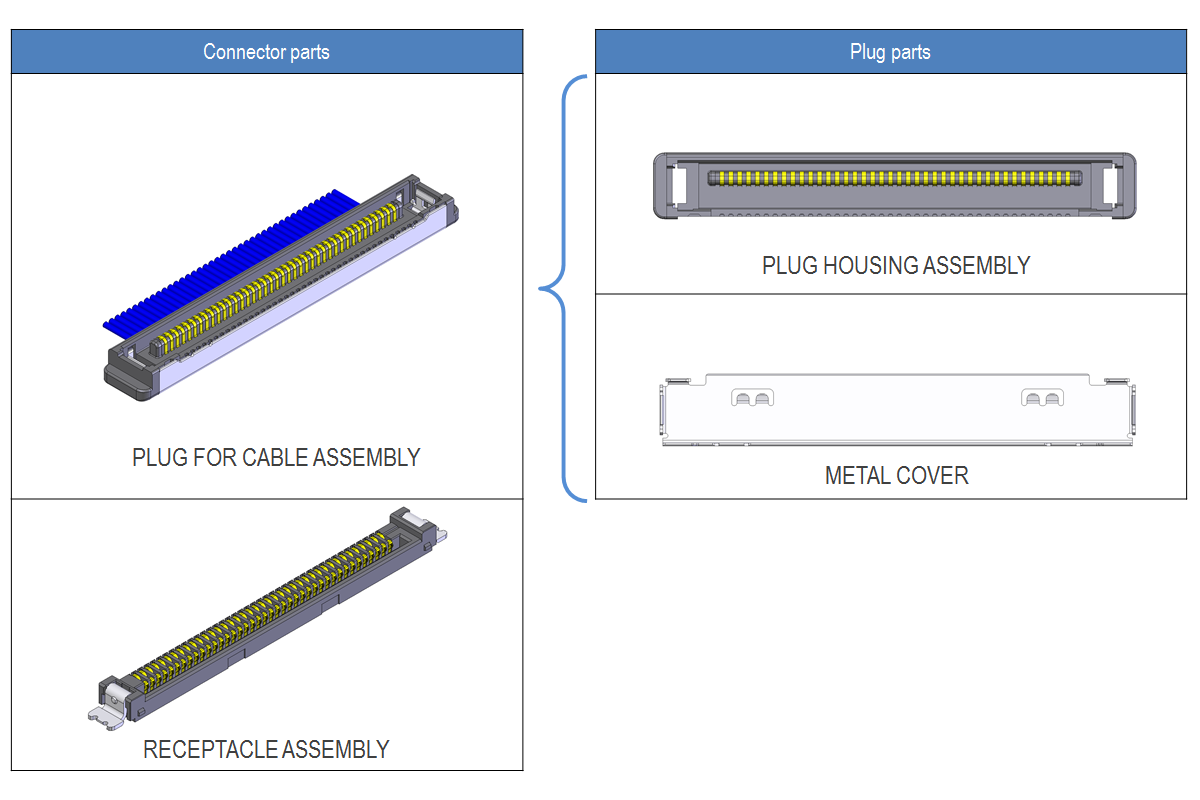

CABLINE®-SS 就是 I-PEX 在这个档位的主力系列，官方标称单通道最高 16Gbps，覆盖 V-By-One US、HDMI 2.1、USB 3.2 Gen2、eDP HBR2/HBR3 等协议。其中 20373-R35T-06 是 35Pin 版本，连接器宽度仅 3.0mm、对配高度 1.85mm Max（标称 1.65mm）、Pitch 0.4mm，走线端可以过小型 hinge 孔，专供超薄本、翻转本、二合一设备的屏线场景。简单说：它是一颗"为 16Gbps 而生的超窄微同轴插头"。

二、20373-R35T-06 凭什么稳在 16Gbps——工程师要看的四个硬指标

1. W-point 双触点，不是营销词

0.4mm Pitch 上做高速差分，最怕的是接触不可靠 + 微小异物导致瞬断。CABLINE-SS 用的是 I-PEX 自家的 W-point 双点接触结构，插头端子在插座里形成两个接触面，比传统单点弹片抗震动、抗粉尘能力强一档，插拔过程接触电阻漂移更小。对量产机型来说，这一点直接关联 RMA 率。

2. 线径与阻抗的取舍

20373-R35T-06 适配的极细同轴范围是 AWG#38 / #40 / #42 / #44 / #46，离散线可上到 AWG#34 做电源。工程师选型时有个经验值：

• AWG#40 是 16Gbps / 200mm 以内最常用甜点，损耗与可焊性平衡最好；

• AWG#38 留更长走线（>250mm）或要过铰链反复弯折时更稳；

• AWG#42↓ 只建议短距离、成本敏感、非铰链场景。

配合 GSSGSSG 的 Pin 分配，100mm 长、AWG#40、45Ω 实测在 8GHz 以内回损/插损都能压在协议 mask 内——这是 16Gbps NRZ（V-By-One US）能过的门槛。

3. 35Pin 的信号分配逻辑

eDP 4-lane 本身只占 8 根差分（含 CLK），剩下 27Pin 怎么用？20373-R35T-06 的 35Pin 通常这么切：

• 4×差分 RX（8Pin）+ 1×差分 CLK（2Pin）= 10Pin 给 eDP main link

• DDC/I²C/HPD/Backlight/PWR/GND 占剩余

• 有余量还能塞 MIPI 摄像头同向走线（二合一机型常见）

比 30Pin 宽松、比 40/50Pin 省空间，是超薄本 + 翻转本最常用的中段 Pin 数。

4. EMI 与 through-hinge 能力

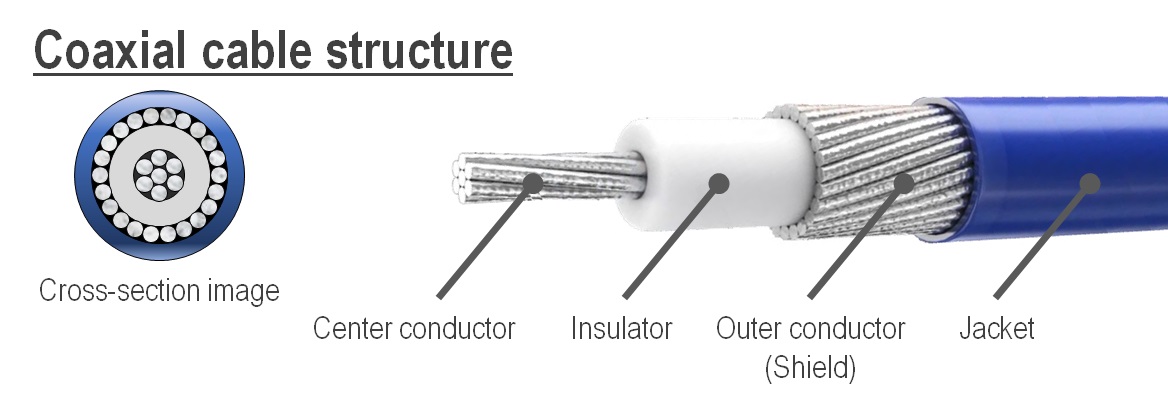

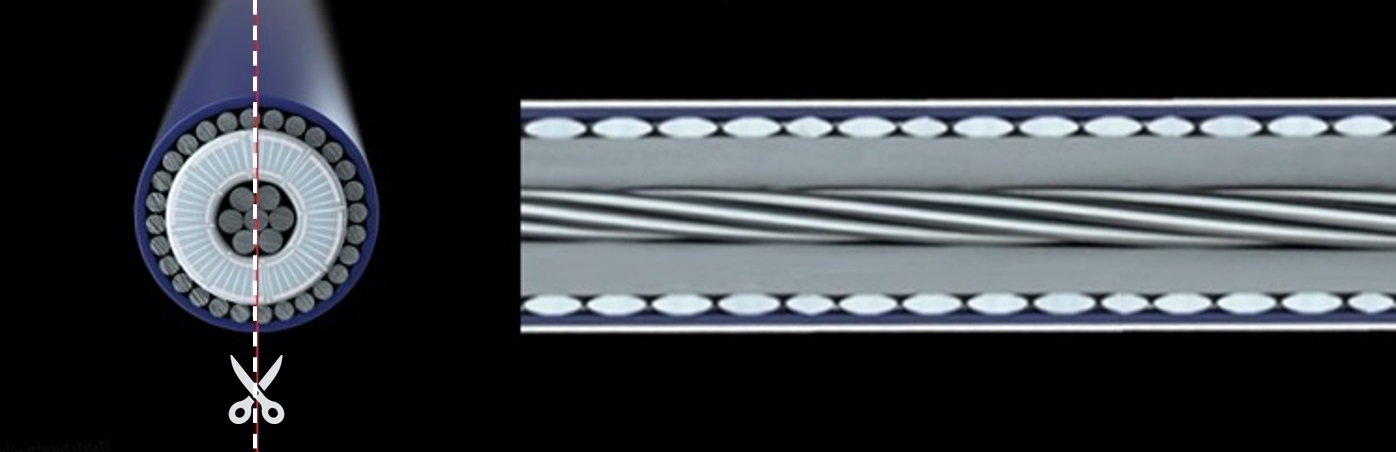

CABLINE-SS 系列本体不带 ZenShield®（那是 CABLINE-VS/APS 的卖点），但 Micro Coaxial 每根独立屏蔽 + 外层编织，本身比 FFC 的 EMI 表现好半档以上。加上 3.0mm 宽度 + 线缆完成后仍可过小型 hinge 孔，这是 FFC 0.5mm 做不到的。

💡 工程师踩坑提示：20373-R35T-06 是 right angle vertical mating（直角垂直对插），PCB 端插座选 20374-R35E-31 系列配对，别买成水平出线款，否则机构会撞。

三、作为 I-PEX 替代方案厂商，客户工程师真正在比的不仅是"参数对标"

原厂 20373-R35T-06 交期 + MOQ 对国内中小项目不友好是公开秘密。我们作为做 I-PEX 屏线替代方案的制造商，跟客户工程师聊下来，他们选型时其实在比四件事：

① Pin-to-pin + 线规完全兼容

替代线最核心的是"拿回去能直接焊"，20373-R35T-06 的 0.4mm Pitch、35Pin、1.65/1.85mm 对配高度、W-point 结构必须 1:1 对标，AWG#38–46 同规格极细同轴可替换，SI 指标（插损 @8GHz、差分阻抗 100Ω ±10%、串扰）不能掉档。

② 高速验证数据要给到

光说"16Gbps 支持"没用，客户要的是 TDR 曲线、插损/回损 S 参数、eDP HBR3 eye diagram 实测图。我们每批替代料都会留样做 VNA + 眼图比对，给到客户原理图阶段就能过。

③ 定制灵活性

原厂线束长度固定（100/200mm 评估线为主），但实际机型 hinge 到主板的走线往往是 135mm、178mm 这种非标值。替代厂的价值就在这里——非标长度、特殊颜色标识、屏蔽层加厚、小批量打样 5–10 条起做，NPI 阶段不卡交期。

④ 成本 + 交期的硬账

20373-R35T-06 原厂在 16Gbps 这档属于高端线，单价 + 交期（偶有 12–16 周）对消费机种压力不小。替代方案普遍能把交期压到 3–5 周、单价让 20–35%，BOM 敏感的项目差异直接反映在毛利率上。

写在最后：

5Gbps → 16Gbps 不是简单的"线换粗一点"，是 FFC 架构到 Micro Coaxial 架构的整体迁移。20373-R35T-06 这颗 35Pin、0.4mm Pitch 的 CABLINE-SS 插头，刚好卡在"超薄本 + 16Gbps 显示"的甜点位置上。对工程师来说，原厂料能跑通的事，替代方案一样要能跑通——而且交期、成本、定制弹性得更好，这才是选型时真正决定"用不用"的三把尺。

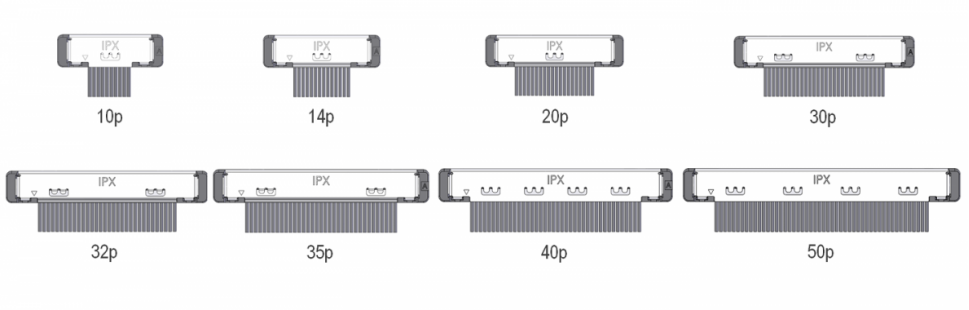

如果你手上的项目正在评估 20373-R35T-06 或 CABLINE-SS 全系列（10/14/20/30/32/35/40/50Pin）的替代方案，欢迎把长度、Pin 定义、速率档发过来，我们可以按你机型直接出对标样品 + SI 报告。
