在超薄笔电、VR 头显、车载中控这类"寸土寸金"的项目里，I-PEX FPL II 20438-050T-01 几乎是 50pin LVDS/eDP 屏线的默认答案——0.5mm pitch、2.2mm 嵌合高、eDP HBR2（5.4 Gbps/lane）、还能混焊 AWG#32 供电电子线，多点接地 + ZenShield® 把 EMI 压得很死 。但原厂交期动辄 12–16 周、溢价不低，这两年越来越多项目组在找靠谱的替代方案。作为做了多年 I-PEX 屏线替代的制造商，我们把工程师最常问的"怎么装不翻车"和"坏了怎么查"整理成这份手册，方便大家直接对照用。

一、20438-050T-01 料号定位先理清（避免买错）

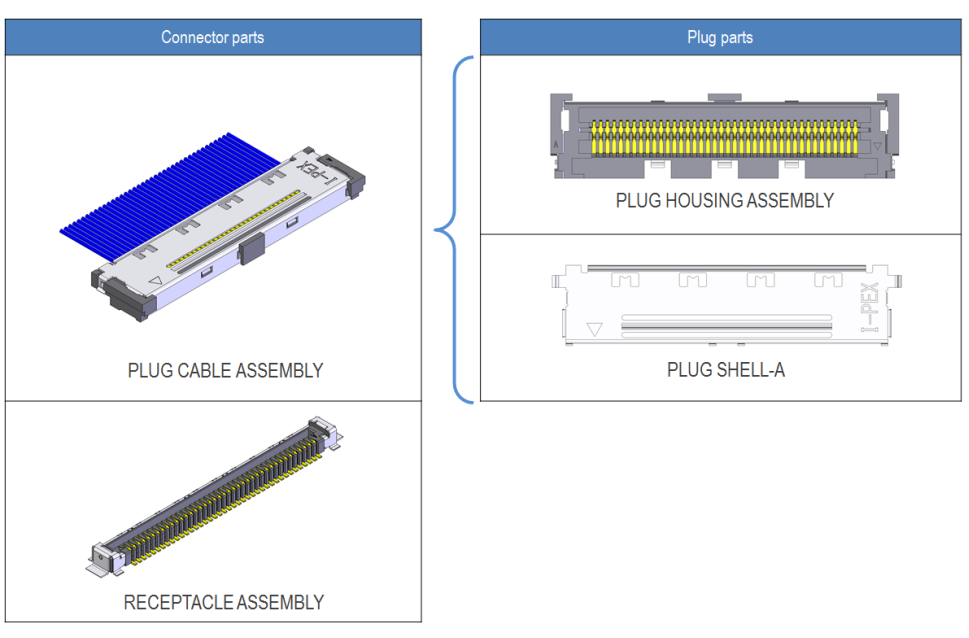

20438-xxxT-01 在 FPL II 家族里是 PLUG HOUSING（插头外壳总成），50pin 对应的完整 trio 是：

• 20437-050T-01：PLUG FOR CABLE ASSEMBLY（线端插头本体，焊线的那只）

• 20438-050T-01：PLUG HOUSING（外壳总成，套在 20437 外面的那截）

• 2496-050：PLUG SHELL（金属外屏蔽壳）

• 20439-050E-01：RECEPTACLE（板端插座）

很多工程师第一次选型会把 20438 当成"整个线端"，结果只买到个外壳——下单前先把这组对应关系核对一遍能省一周返工 。

关键参数速记：

• Pitch 0.5mm，50pin，垂直（right-angle）插拔，嵌合高 Nom. 2.2 ±0.2mm

• 极细同轴支持 AWG#36–46，供电可混 AWG#32 离散线

• 电流：AWG#40 约 0.3A/contact（≤50pin）、AWG#34/32 约 1.0A/contact

• 传输能力：eDP HBR2 5.4 Gbps/lane，HDMI 2.1（12 Gbps/lane）级别也能跑

二、装配工艺 5 步法（极细同轴的坑全在这）

FPL II 这种 0.5mm pitch + AWG#40 级别的极细同轴，手工焊基本等于自杀，量产必须走"电缆预处理 → 自动化"的路线。我们产线上的稳定流程是这样：

① 电缆预处理（Cable Prep）

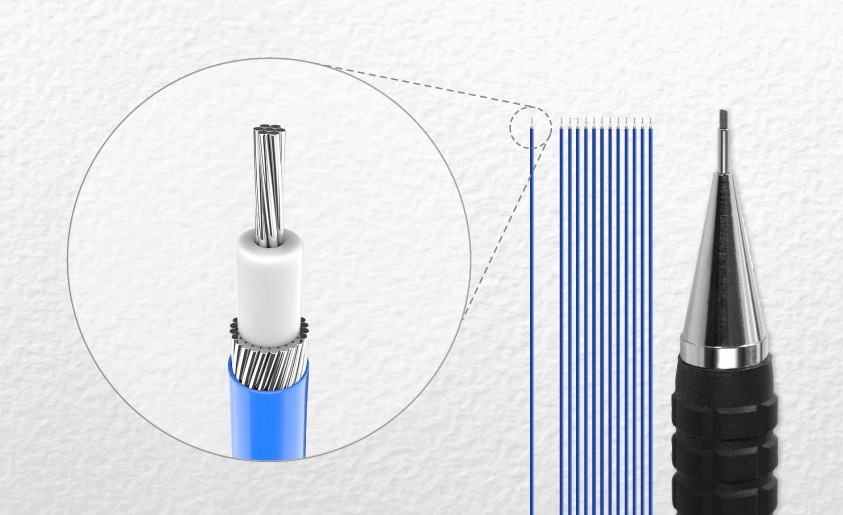

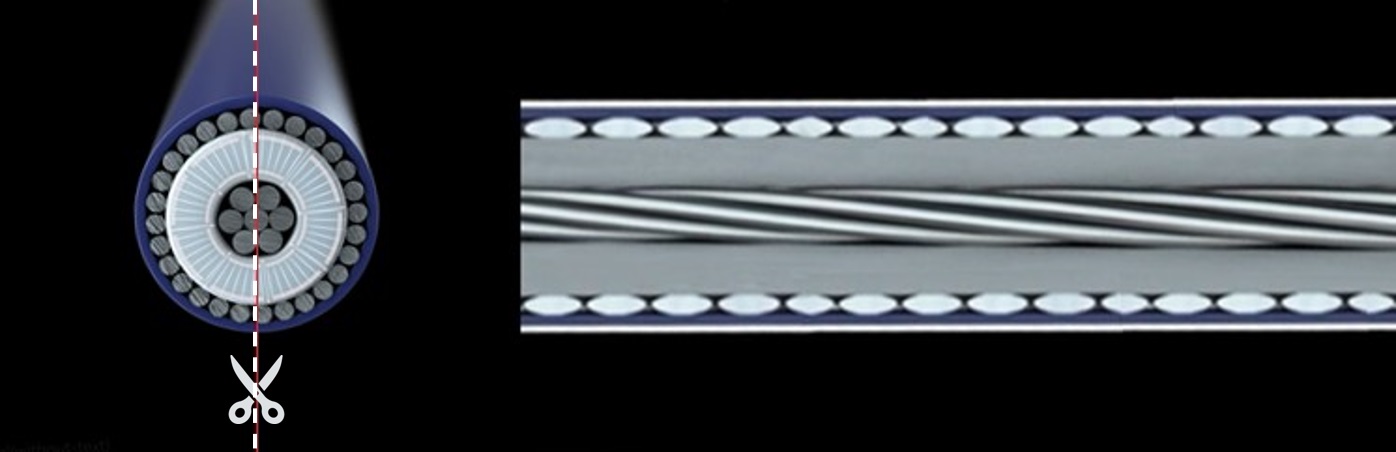

先把极细同轴剥到规定长度，外导体（编织+铝箔）翻边、中心导体镀锡整形。这一步叫"电缆组件化"，目的是把最难的剥线/翻边在线束焊连接器之前就做完，否则 50pin 一起上板时良率会崩 。AWG#40 以下的线，剥线刀精度要控制在 ±0.05mm，伤到中心导体就废。

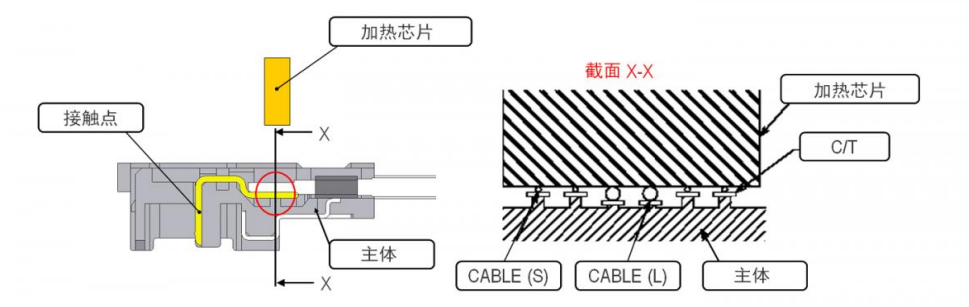

② 信号端子焊接 / 压接

20437-050T-01 的端子排是 0.5mm 间距，极细同轴中心导体焊到信号端、供电位的 AWG#32 离散线同步焊入。要点是所有信号线长度公差 ≤0.3mm——差太多会影响差分对的相位，eDP 5.4G 下直接体现为眼图塌陷。

③ 外导体多点接地（关键）

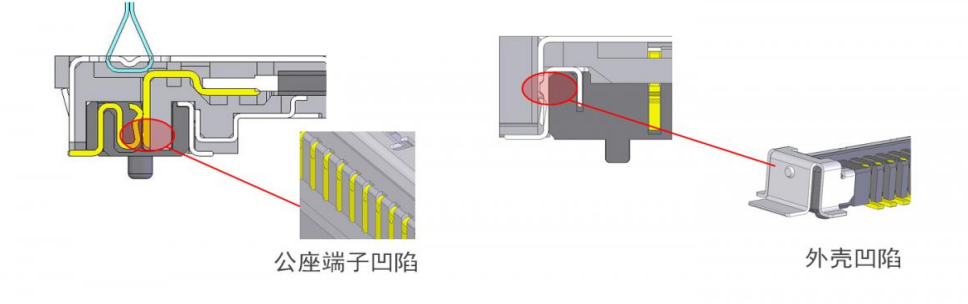

这是 FPL II 的命门。20438 系列主打"多点接地抗噪"，做法是把每条极细同轴的外导体（编织+铝箔）分别焊到 20437 外壳的接地指上，再通过 20438 Housings 和 2496 Shell 形成连续屏蔽路径 。接地 continuity 要用四线法全检，任意一点虚焊，EMI 就会从那个缝隙漏出去，FCC/CE 预扫直接挂。

④ 锁扣 + Shell 合盖

2496-050 Shell 扣上去时要听到清脆"咔哒"——这是 FPL II 设计的触觉反馈。如果手感发涩或没响声，八成是 20437 和 20438 的配合面有焊渣或同轴外导过长顶住了，强行压会裂 housing。

⑤ AOI + 开短路 + 阻抗抽检

• 先 100% 导通/开路/错位测试

• 关键批次用 VNA 打 S 参数：插损、回损（<-15dB 算健康）、近端串扰都要看；TDR 抓阻抗，差分对要稳在 100Ω ±10%

• 外观 AOI 看端子浮高、连锡、Shell 变形

💡 给工程师的小提醒：极细同轴（AWG#40 及以下）不要在作业台面上裸放超过 4 小时，弯折半径 < 3×线径就会永久损伤介电常数，eDP 高频下表现为"常温下 OK、低温 -20℃ 屏闪"这种玄学报错。

三、四大典型故障排查（按症状反查）

下面这几类是我们售后接到最多的 20438-050T-01 屏线 case，基本覆盖了 80% 的返修场景。

🔴 症状 1：画面水波纹 / 边缘闪，靠近电源或无线模块时加重

• 根因：EMI 屏蔽断点或阻抗不连续

• 查法：VNA 跑 TDR，看有没有阻抗跳变；显微镜查 20438→2496 Shell 的接地指有没有虚焊；确认极细同轴的铝箔是不是被剥太短、没压进 Housing 接地区

• 对策：补焊外导接地点；必要时在 Shell 外侧加导电布胶带二次屏蔽

🟡 症状 2：开合屏幕时偶发黑屏，轻拍又恢复

• 根因：机械应力 + 锁扣微松，或线材弯折区疲劳

• 查法：拆机看 20438-050T-01 与 20439-050E-01 的锁扣咬合——有没有"咔哒"到位；转轴处的线有没有被金属边压到

• 对策：重新插拔至锁扣到位；如果转轴区线身已经有折痕，整条换，补焊救不回来

🟠 症状 3：开机完全无显，但主板供电正常

• 根因：电源/地通路断路（多半是 AWG#32 供电那条出问题），或线序焊反

• 查法：万用表蜂鸣档先扫 20437→20439 的 VCC/GND 通断；再核对线序图——FPL II 50pin 的电源 pin 布局原厂 datasheet 里有，别凭感觉焊

• 对策：断电重焊供电位；如果是替代方案厂商做的线，让对方提供 pin map 确认书

🟢 症状 4：画面雪花点 / 重影，分辨率越高越明显

• 根因：差分对间串扰，或某一对长度差超标

• 查法：VNA 看 S 参数近端串扰；比对差分对长度（应该 <0.2mm 差）

• 对策：回产线查压接/焊接时序，极细同轴裁线长度要分组管控

四、替代方案选型时，工程师该盯哪几个点

如果你正在评估 20438-050T-01 的国产/非原厂替代，别只看价格，重点对这四个维度：

1. 连接器本体来源：Housing/Shell 是用原厂 20437+20438+2496，还是全套兼容替代？前者兼容性最稳，后者要看模具是不是 1:1 抄数（锁扣手感、嵌合高 2.2±0.2 这两个尺寸最容易飘）

2. 极细同轴规格：AWG#36–46 能不能稳定供？中心导体是裸铜还是镀银铜？介电用发泡 PE 还是实心？直接影响 5.4 Gbps 的插损曲线

3. SI 数据透明度：敢不敢给你 S 参数（S21/S11/S31）和 TDR 报告？替代方案如果连 VNA 报告都不愿出，eDP HBR2 跑不跑得动要靠运气

4. 交期与 MOQ：原厂 20438-050T-01 交期 12 周起步、MOQ 常挂 1000–3000 条；替代方案如果能做到 2–3 周、MOQ 200–500，对中批量的 NPI 项目很友好

⚠️ 不建议的场景：如果你的产品要走 FCC/CE 强制认证、且 eDP 速率跑到 HBR2 以上（比如 HDMI 2.1 的 12 Gbps/lane），首次 NPI 还是先用原厂 20438+20439 把认证过掉，量产批次再切替代——这是踩坑最少的分阶段策略。

写在最后：

20438-050T-01 这条线本身技术不神秘，难的是 0.5mm pitch + AWG#40 级别极细同轴在量产下的稳定性，以及 EMI 多点接地的工艺一致性。我们做替代方案这几年，最大的体会是——工程师不怕贵，怕的是"参数表好看、上机就翻车"。所以无论原厂还是替代，装配工艺卡严、故障排查有据，才是屏线这件事的底色。
