在汽车 BMS 从控板、LED 前照灯模组、超声波医疗探头这些"寸土寸金 + 零容错"的场景里，硬件工程师对连接器的要求往往不是"多花哨"，而是小、稳、耐造、能过产线。ERNI（现属 TE Connectivity）MiniBridge 系列的 394968-E，就是这样一个被反复验证过的"沉默主力"。单看参数似乎平淡——1.27 mm 间距、3 位、IDC 母端、直角出线——但它能卡住整条产线的命脉：PCB 布局极限压缩、150 ℃ 高温区长期服役、10–2000 Hz 振动下零失效，全压在这几克 LCP 外壳和铜合金簧片上。

下面从工程师最关心的三个维度拆开讲。

一、394968-E 本体参数与 MiniBridge 系列定位

先澄清一个常见混淆：市面上有些页面把 394968-E 写成"22PIN / 2.54 mm / 12 A"，那是把型号尾数看岔了。TE 官方页面对 394968-E 的定义是：

• 系列：ERNI MiniBridge（1.27 mm 网格，单排）

• 型式：Receptacle / 母端 IDC 电缆组件

• 位数：3 Position

• 间距：1.27 mm（0.050"）

• 出线方式：直角（90° 电缆出口，IDC22）

• 线规：22 AWG，兼容离散线或扁平排线

• 锁扣：正向锁（带工具解锁，高振动场景）

• 阻燃：UL 94V-0

• 插拔次数：500 次级

💡 如果你看到的是 2.54 mm / 12 A 那档，对应的是 MaxiBridge 系列，不是 MiniBridge。选型时别只看"394968"这串数字，要核对 TE 内部编号后缀和 pitch——这是很多 BOM 替换出错的根源。

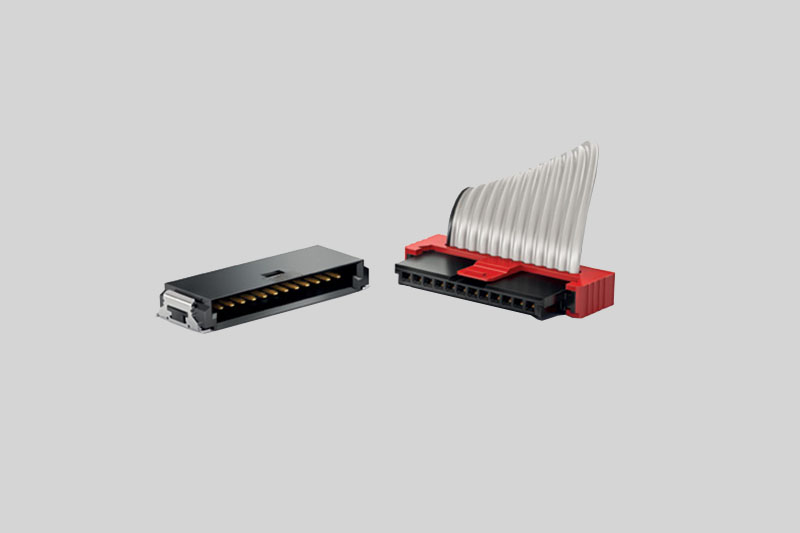

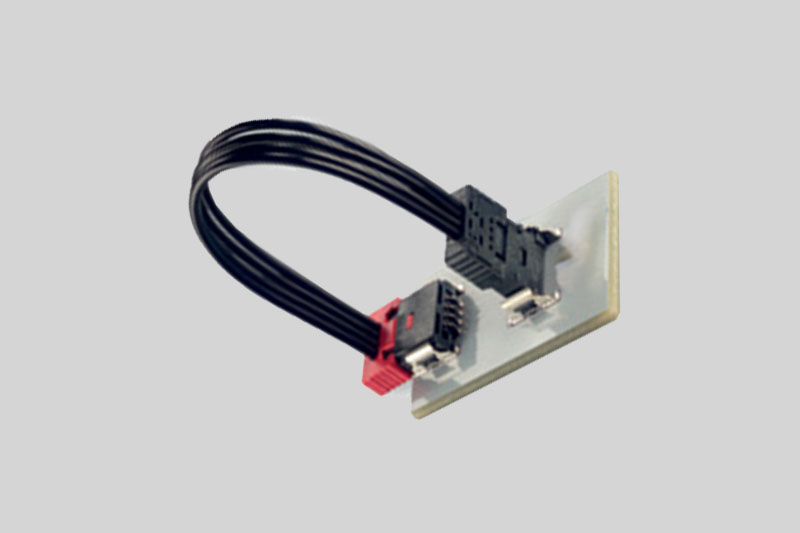

MiniBridge 整个系列的针数覆盖 2 / 3 / 4 / 6 / 8 位，公端 SMT（直插或直角），母端 IDC（90° 或 180° 出线），构成非常灵活的板对线组合。394968-E 属于3 位直角出线 + 正向锁这一子型，正好是汽车分散功能单元（灯组、电机、传感器、开关面板）最常被点名的料号。

二、为什么它能成"行业标杆"——四个工程师会点头的设计

1. 温度边界的真冗余

公端外壳用 LCP（液晶聚合物），UL 94V-0，标称工作范围 -55 ℃ 到 +150 ℃。更关键的是它能扛住无铅回流焊 260 ℃ 峰值而不热变形——普通 PA66 或回收级 PBT 在这一项上基本出局。394968-E 作为母端 IDC 不直接过回流焊，但同系列公端 SMT 要一起过炉，整套方案的耐焊性是一致的，BMS 和 OBC 里敢把它贴在靠近 DCDC 的位置，靠的就是这个冗余。

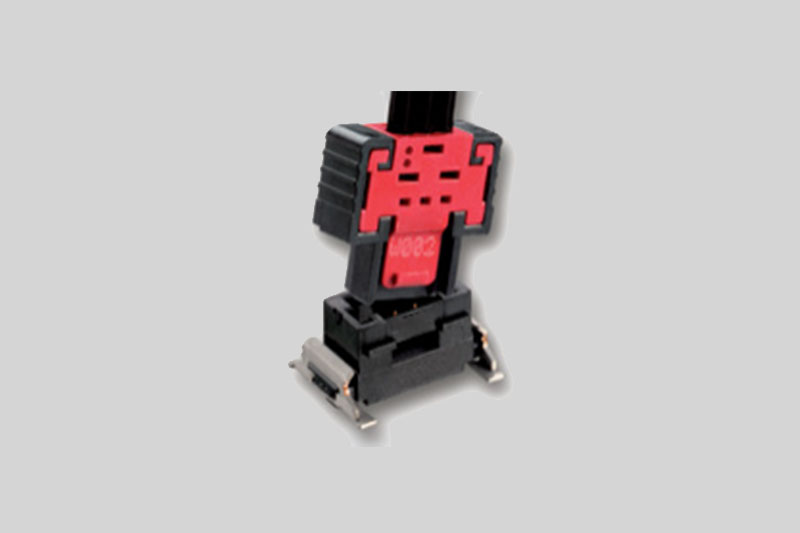

2. 双锁扣 + Koshiri 防斜插

MiniBridge 有红 / 黑两种锁扣策略：

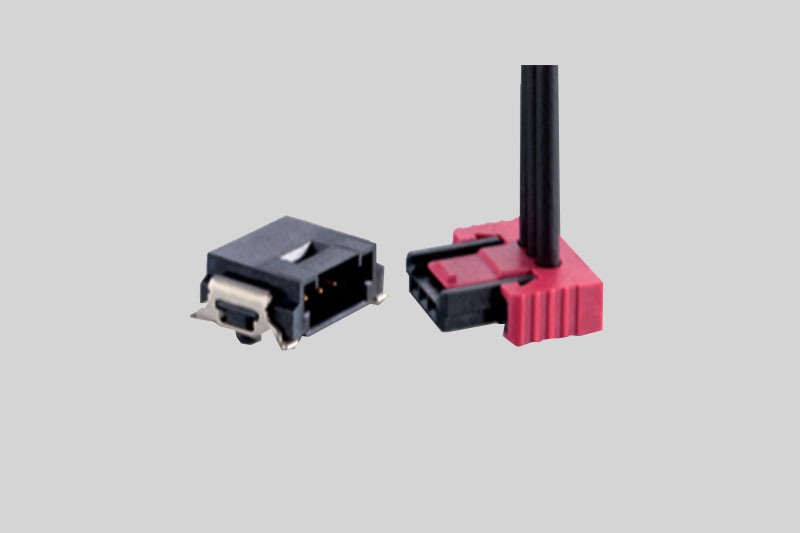

• 红色外壳 · 正向锁：必须用工具才能解锁，面向高振动 / 高冲击载荷

• 黑色外壳 · 摩擦锁：徒手可插拔，面向普通工况

394968-E 这一支走的是正向锁路线，加上顶部壳体闩锁（top-sided housing latch）+ 集成固定夹，在微型尺度上实现了 Koshiri 级别的插合可靠性——防斜插、防半锁、防振动松脱三重保障。第三方测试口径里，10–2000 Hz、20 g 正弦振动下接触干扰 < 1 μs，50 g 冲击零中断，这个数据在 1.27 mm 小连接器里不多见。

3. 电流标称的"热-机耦合"降额

官方给的降额曲线是工程师真用得上的部分：

端子镀金，接触电阻 < 25 mΩ，500 次插拔后性能仍稳。注意 394968-E 是 IDC 母端，线规锁在 22 AWG，实际跑电流时要按缆径 + 温升双算，别直接套 8.7 A 那个"最大理论值"——那是特定线径 + 理想散热下的上限。

4. IDC 免剥线 + SMT 卷带，产线友好

母端 IDC 绝缘刺破，22 AWG 离散线或 AWG 26 扁平排线都能吃，不用剥线，EPT-A1 半自动压接机一步到位，比传统焊线效率提一大截。公端 SMT 给的是卷带包装，真空吸盘上高速贴片机，24 颗同板同步贴没问题。对 EMS 厂来说，这套"IDC + SMT"组合是少有的板对线方案里两端都能走自动化的。

三、典型应用与选型避坑

应用场景（394968-E 高频出场的地方）

• 汽车电子：BMS 从控采样线、OBC 小信号反馈、LED 前照灯/尾灯模组、雷达/摄像头外设、方向盘控制单元

• 工业：机器控制器 I/O、风扇/电机分散接线、LED 显示屏级联

• 医疗：超声探头、诊断设备便携模块（轻量 + 抗振）

选型时的三个隐性坑

1. 红锁还是黑锁：前照灯、引擎舱、电机旁边这类高振动位，直接上红色正向锁（394968-E 这类的同系红色款），别为了维修徒手可拔去选黑锁——振动老化 3–5 年后的松脱率差异会出来。

2. 线规匹配：394968-E 锁 22 AWG IDC，如果你的线束是 26 AWG 扁平排线，要换对应的母端型号（同系列有 26 AWG 款），硬压会接触不良。

3. 替代与供货：MiniBridge 在国内四大车企 BMS/OBC 里从 2018 年就开始批量用了，原厂交期波动时，市面上有做 pin-to-pin 替代的厂牌，但锁扣手感、LCP 批次、镀金厚度这三项是"照妖镜"——BMS 项目不建议随便换白牌，前灯和风扇位可以放宽。
