破解高速传输瓶颈：国产 LVDS 同轴线如何对标 I-PEX CABLINE-VS 20453-350T 实现 20Gbps+ 稳定传输

面向客户工程师的国产 LVDS 同轴线深度解析——以 I-PEX CABLINE-VS 20453-350T 为对标对象，拆解 0.5mm 微间距下 20Gbps+/lane 稳定传输的技术门槛，从差分阻抗、插损、屏蔽到 Pin-to-Pin 机械兼容，讲清国产替代方案的硬指标与验证方法，助力研发端降本提速。

一、为什么 20453-350T 成了 20Gbps 屏线的"参考基准"

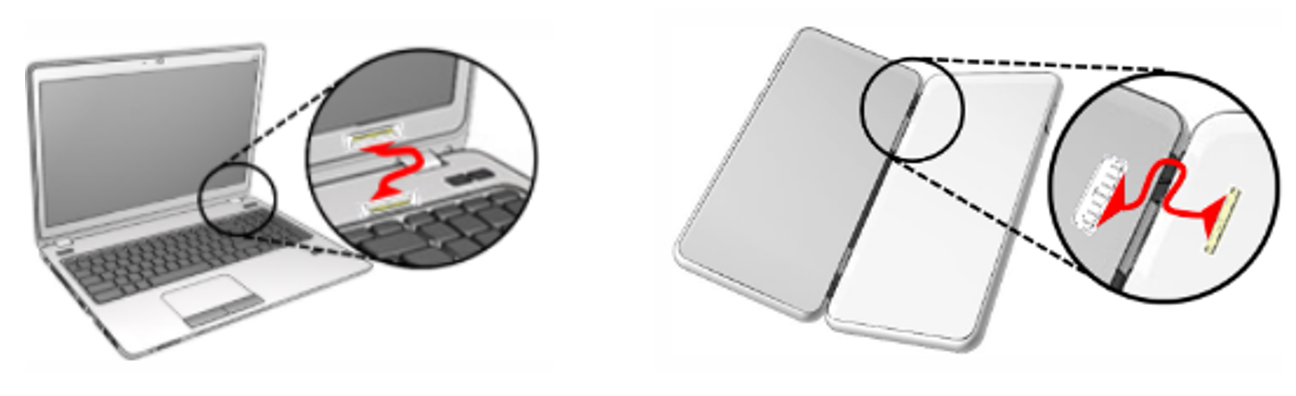

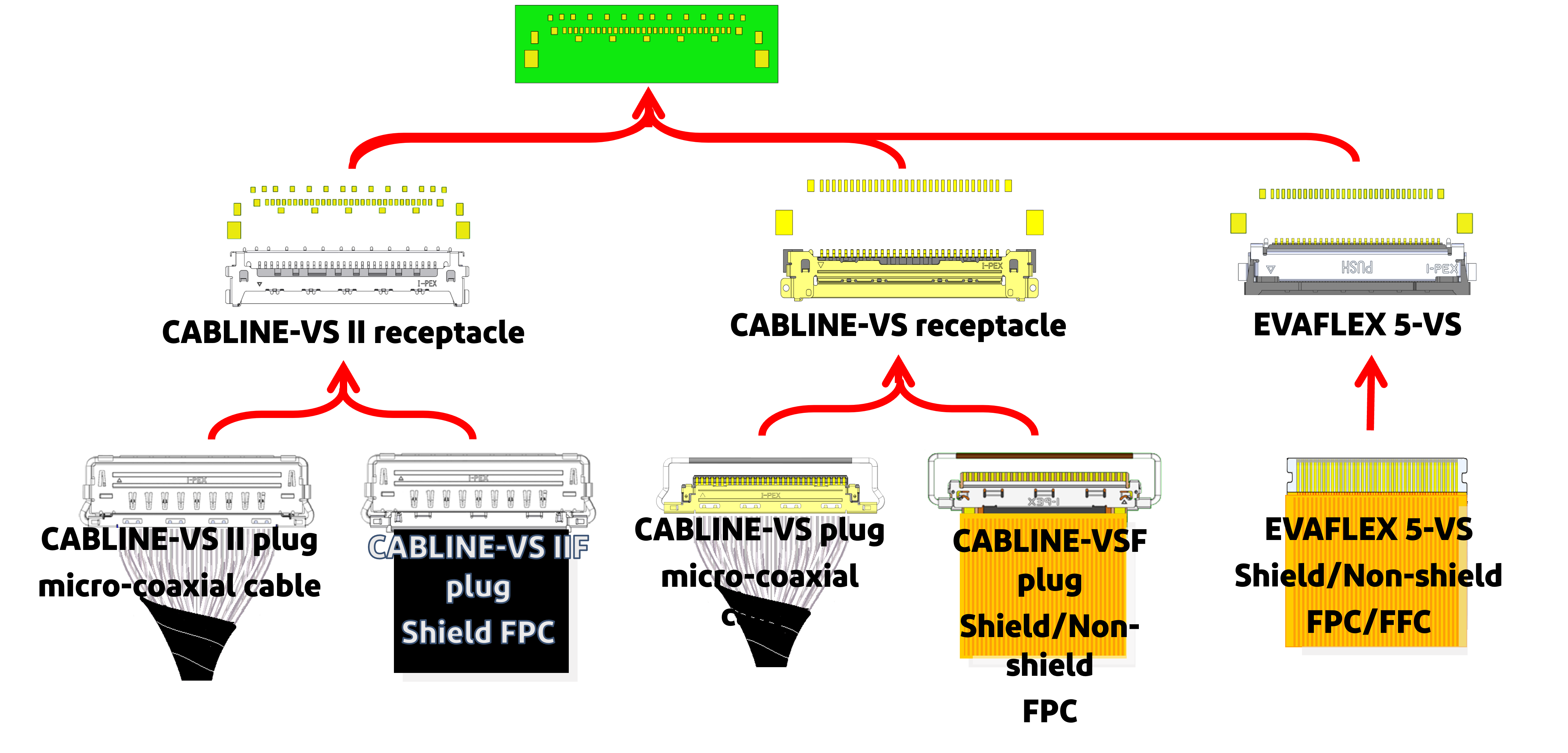

在笔电 eDP、工控 HMI、医疗显示、车载中控这些场景里，主板到屏端的 20Gbps+/lane 高速链路过去几乎被 I-PEX CABLINE-VS 系列包揽。20453-350T 作为其中的 50Pin 代表料号，0.5mm pitch、水平对插、嵌合高度 1.1mm Max、支持 AWG #36–#44 极细同轴，单通道可跑 Thunderbolt 3（20 Gbps/lane）、PCIe Gen5（32 Gbps/lane）、USB4、DisplayPort UHBR20、eDP HBR3。

对工程师来说，这颗连接器的"难替代"不在于贵，而在于三个硬约束同时成立：

• 电气上：20Gbps NRZ / 32Gbps PAM3 量级，差分阻抗必须稳在 100Ω 附近，插损、回损、串扰任一项掉链子，屏端就可能出现闪屏、重影、误码；

• 机械上：0.5mm 微间距 + 50Pin 高密度，公母对插要带机械锁扣防震动脱落，端子材料和镀层直接决定 500 次以上插拔后的接触稳定性；

• EMI 上：ZenShield® 全屏蔽 + 多点接地是 I-PEX 的原厂卖点，屏线旁边就是 Wi-Fi/BT 天线时，屏蔽不够会直接拖垮整机的 EMI 认证。

原装料交期长、MOQ 高、单价不低，量产阶段压力一大，研发就会问一句：国产能不能顶上？答案是能，但前提是替代方案得按"可验证的硬指标"去做，而不是"能插上就行"。

二、20Gbps+ 稳定传输，卡在哪些参数上

先把 LVDS/eDP 这条链路的共性要求捋清楚，再谈替代。

1. 差分阻抗与 TDR 连续性

按 LVDS 接口相关测试规范，传输线路（含 PCB 走线、线缆）差分阻抗应控制在 100Ω ±10%，全频段阻抗波动 ≤±5Ω；连接器本身的差分阻抗同样锚 100Ω ±10%，接触电阻 ≤50mΩ。到 20Gbps 这个量级，TDR 曲线要是连接器接口处或线材有突变峰，反射回来就是眼图塌陷。

2. 插损（S21）与回损（S11）

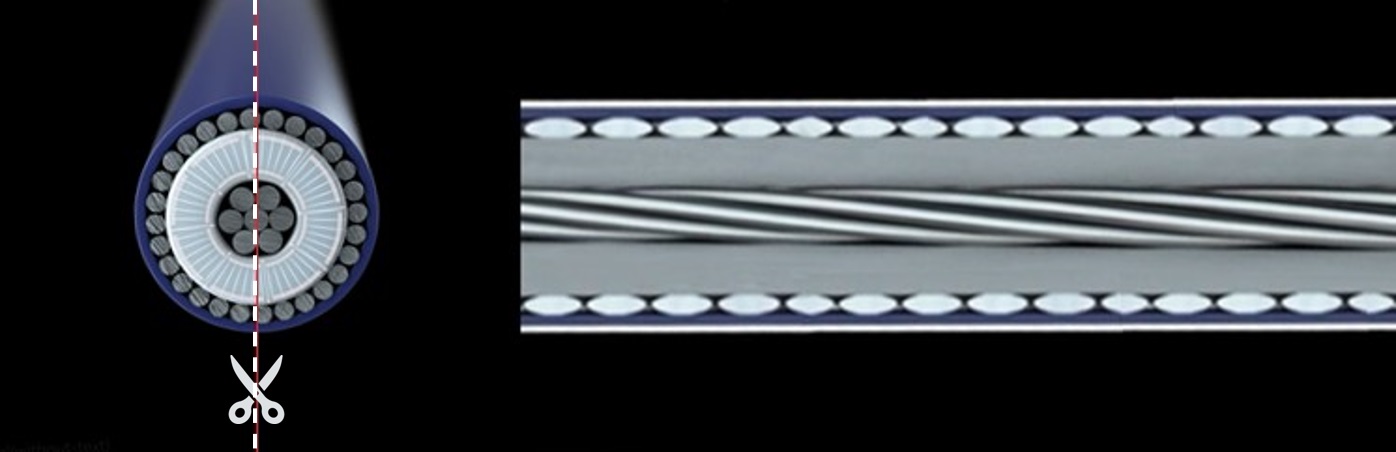

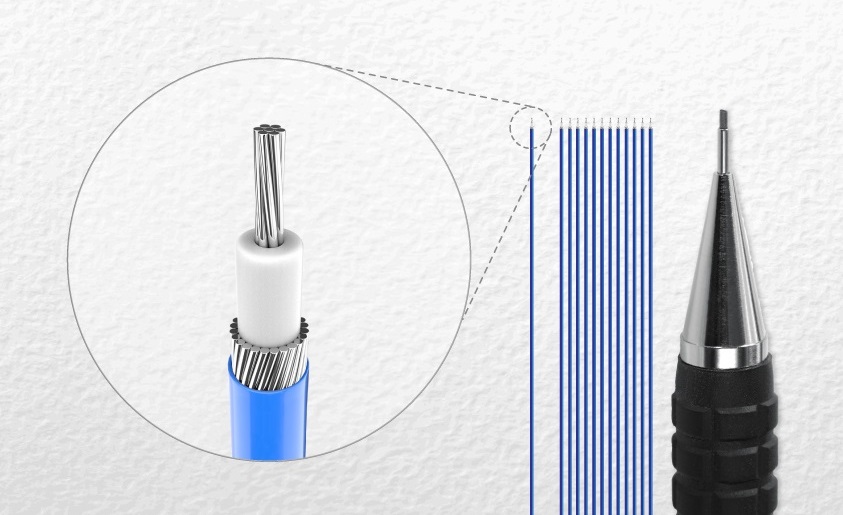

20Gbps NRZ 的奈奎斯特是 10GHz，线缆 + 两端连接器的 S21 在 10GHz 处一般要求压到 -3dB 以内（具体看线长），S11 则要 <-15dB 才敢说阻抗匹配到位。极细同轴选 AWG #40–#42 时，介电用 FEP/发泡 PTFE，10GHz 插损比普通 PVC 同轴能压下来不少。

3. 屏蔽与串扰

20453-350T 配的是 ZenShield® 全屏蔽壳 + 多点接地，替代方案如果只做单点接地或屏蔽壳覆盖不全，近端串扰（S31/S41）一起，4K/8K 高刷屏就容易出"伪噪点"。

4. 机械锁扣与 pin 定义

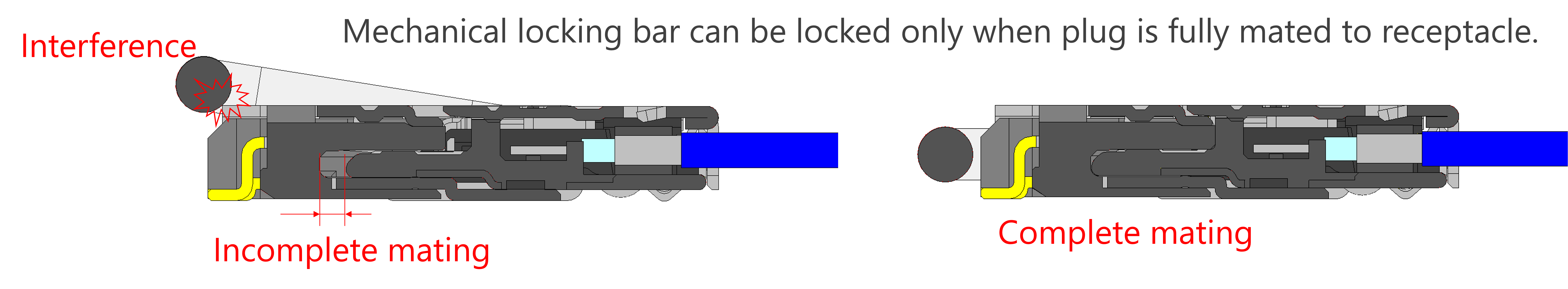

20453-350T 的锁扣是"完全插入才能上锁"的机械逻辑，防止半嵌合震动脱落——这点替代公头如果模具不到位，手感对不上，产线作业会抱怨。

三、国产对标 20453-350T，要过的四道关

作为国产屏线制造商，我们给客户工程师推替代方案时，不会拿"价格低"当第一卖点，而是先把下面这四关的自测数据摊开。

🔧 第一关：Pin-to-Pin 机械兼容

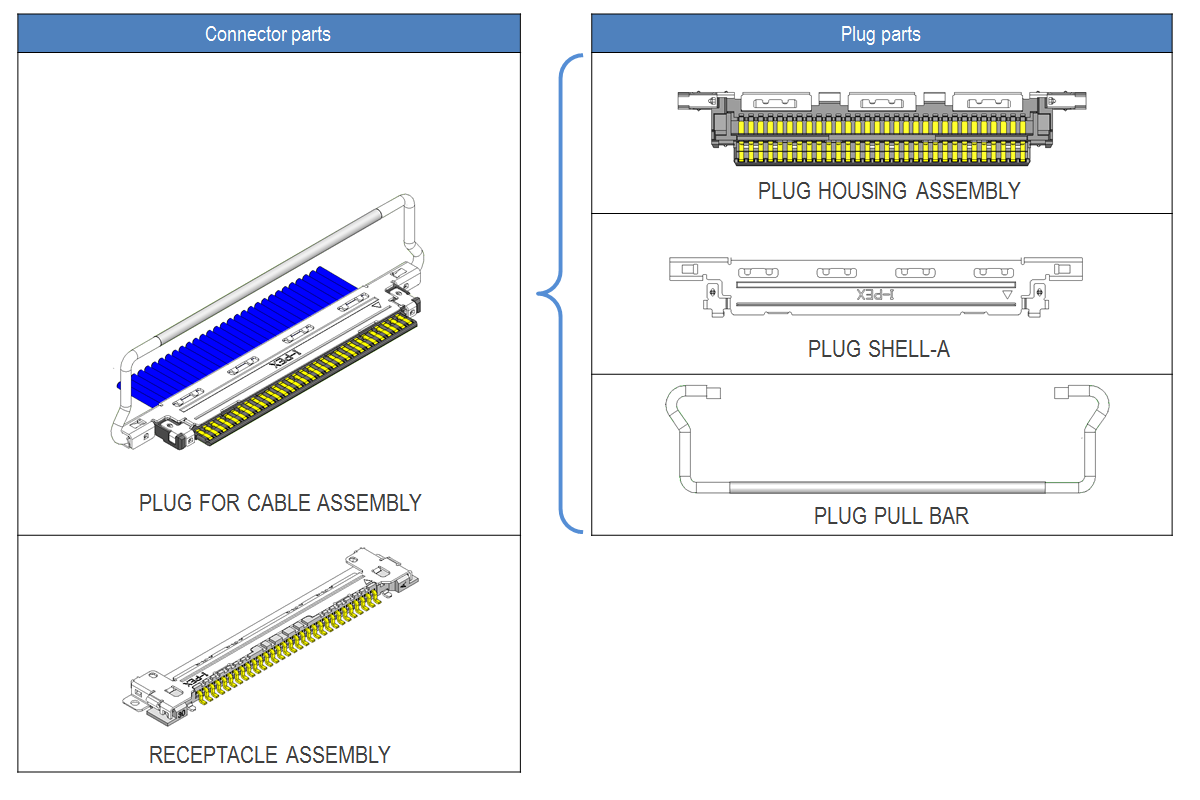

公头外形、0.5mm pitch、50Pin 排列、锁扣行程和母座 20455-050E-99 的对插深度，必须和原装 20453-350T-13S 一致。我们用三次元量测 + 对插寿命台做 500 次插拔验证，端子用铍铜基材 + 镀金 ≥0.05μm（外）/ 镍 ≥1.0μm（底），500 次后接触电阻漂移控制在原厂同档区间。

📡 第二关：SI 信号完整性对标

同长度（如 200mm）同线规（AWG #40）打一组 VNA 的 S 参数，和原装线叠曲线：

• S21@10GHz ≤ -2.8dB（200mm AWG#40 极细同轴典型值）

• S11@10GHz < -15dB

• 差分 TDR 全程 100Ω ±8%，连接器过渡区无 >5Ω 的突变峰

• 眼图在 20Gbps PRBS7 下眼高 >0.6 × 单位间隔，抖动 <0.15 UI

这套数据客户拿去跑 EVT/DVT，基本能直接进报告。

🛡 第三关：EMI 屏蔽结构

替代壳做 360° 编织屏蔽 + 多点接地弹片，模仿 ZenShield 的多点接地思路，整机放天线旁边做辐射发射摸底，3m 法暗室数据不劣于原装线，才算过关。线材本身用镀银铜丝编织 + 铝箔双层，AWG #40 极细同轴 OD 压在 0.45mm 以内，过板内弯折不打折。

⏱ 第四关：交付响应

原厂 I-PEX 20453-350T 系列常规交期按周算，MOQ 也偏高；国产替代这边，20453-350T 兼容公头 + 定制线长（150/200/300mm 常见）一周内能出 EVT 样品，DVT 小批量 2 周，量产 MOQ 可以按客户项目走，不用硬扛原厂的起订门槛。对研发来说，EVT 阶段能先把替代链路验通，后期 BOM 成本再谈就有筹码了。

四、选型时工程师可以多问供应商这几句

如果你正在评估 20453-350T 的国产替代，建议直接把下面几个问题抛给供应商，比看宣传册管用：

1. TDR 和 S 参数报告能不能给同长度同线规的原始文件？ 只给截图的一般是自己都没测全。

2. 端子基材和镀层厚度写进规格书了吗？ 铍铜 + 镀金 ≥0.05μm 是 20Gbps 级寿命的底线。

3. 屏蔽壳是几点接地？有没有做过 3m 法 RE 摸底？ 没做过 EMI 的替代线，整机认证阶段会返工。

4. AWG #40/#42 极细同轴是自产还是外购？ 线材一致性直接影响批次间 S21 波动。

5. 20453-350T 对应的母座 20455-050E 对插有没有做过 500 次插拔 + 高低温循环？ -40~+85℃ 是 LVDS 屏线常规温区，工控/车载还要往上提。

结语

20Gbps+ 的屏线链路，国产能不能替代 I-PEX 20453-350T，答案不在"能不能插上"，而在"20Gbps 跑满时眼图还能不能张开、整机 EMI 还能不能过、产线插拔五千次还能不能稳"。把阻抗、插损、屏蔽、机械这四关按原厂基准做过一遍，国产方案的性价比和交期优势才会真正转化成客户的 BOM 安全感。

如果你手上的项目正好在用 20453-320T/330T/340T/350T 这一串料，卡在交期或成本，欢迎把线长、pin 数、速率要求发过来——我们可以按 20453-350T 兼容规格出一版样品，TDR/S 参数/眼图全套数据随箱附。
