在消费电子"轻薄化"、工控设备"紧凑化"、车载模组"高温高密度"的三重夹击下，硬件工程师最头疼的事之一，就是屏幕与主板之间的那一根屏线——FPC 排线太硬、普通 LVDS 线抗干扰不够、粗同轴又占不动 Z 轴。于是"I-PEX CABLINE-CA II PLUS 20680-050T-01"这类极细同轴方案，这两年被越来越多研发 BOM 悄悄列进"首选"。本文从工程师视角拆一遍这款料号的技术底牌，再聊聊国产替代怎么接住它。

一、为什么传统屏线已经"榨不出空间"了

先说一个容易被忽视的事实：当设备总厚压到 8mm 以内、屏端主板只留 1.2mm 净高时，连接器的嵌合高度往往比线本身更致命。

• 普通 FFC/FPC 排线：虽然薄，但差分对阻抗一致性难控，跑 eDP/UHBR 或 V-By-One 这类高速率时，眼图容易崩；

• 常规 LVDS 圆线：AWG 32–36 级别线径粗，弯折半径大，绕不过铰链、电池、散热片；

• 无屏蔽极细线：设备内部电源/射频噪声一上来，屏端就会出现波纹、闪线，EMC 预扫直接挂。

而 CABLINE-CA II PLUS 20680-050T-01 这套方案，本质上是把"超微间距 + 极细同轴 + 全屏蔽 + 机械锁"四件事一次性塞进了 0.95 mm 的 Z 轴里——这也是它被称为"空间榨干术"的原因。

二、20680-050T-01 的技术画像：凭什么能"重塑布局"

把 I-PEX 原厂规格拆开看，这款 50Pin 插头（Plug Housing 20680-050T-01，配 Shell 3204-0501 + Lock Bar 20681-050T-01，对配 Receptacle 20682-050E-02）有几个工程师选型时一眼会盯住的硬指标：

1. 0.4 mm 间距 + 水平嵌合，Z 轴只吃 1.10 mm Max

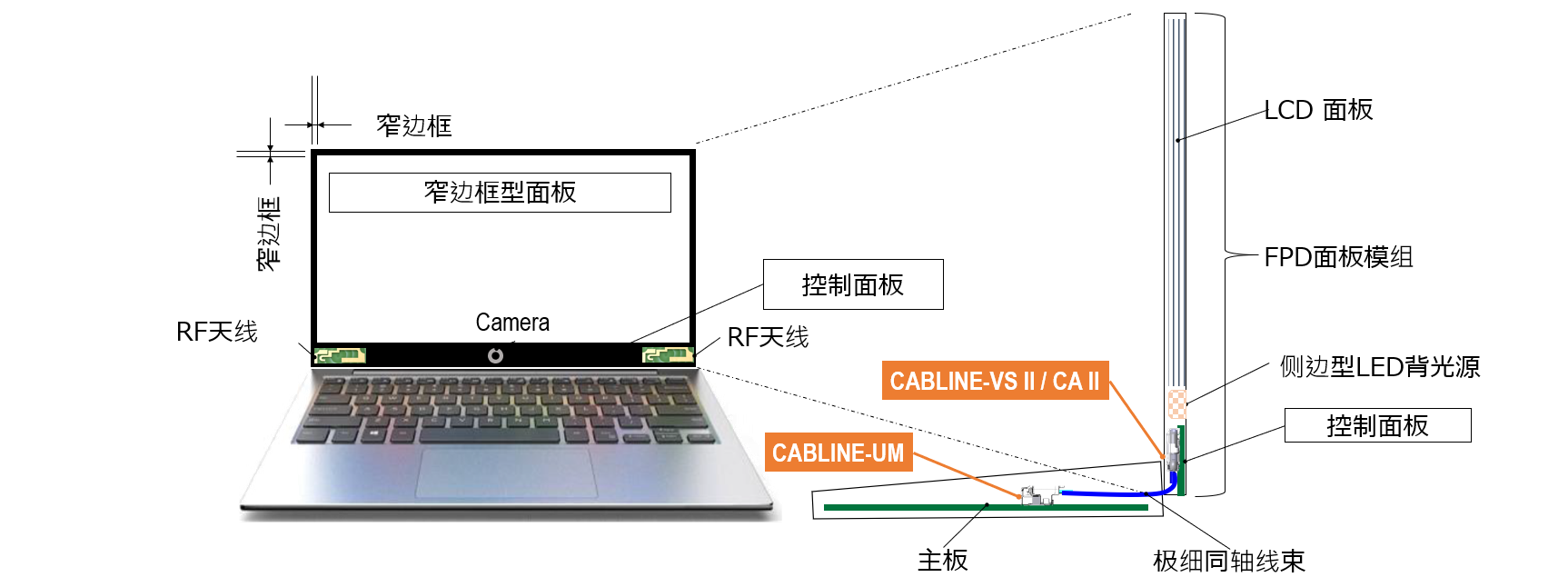

水平插拔意味着主板端插座可以贴板布置，屏端 FPC 区域不用再为"立式插接"预留拔插深度。对翻盖机、滑盖机、医疗探头这类铰链区紧张的结构，这根线能让你多腾出 2–3 mm 走电池或天线。

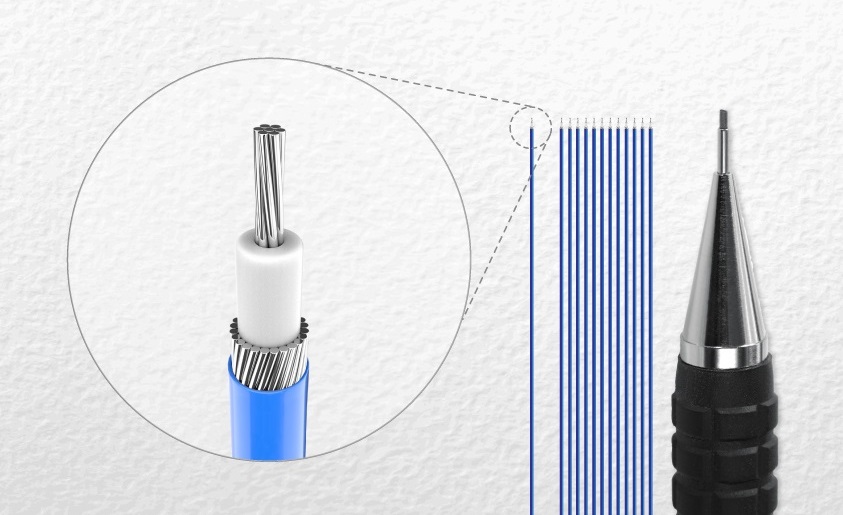

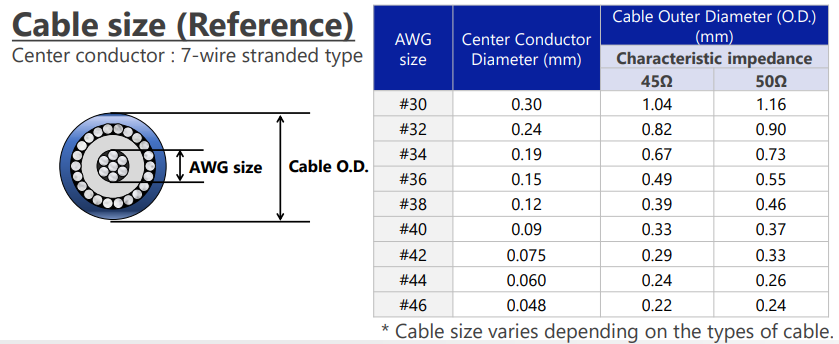

2. AWG 38–46 极细同轴可选，弯曲半径做到个位数毫米

20680-050T-01 支持的线规跨度很宽：AWG 38 / 40 / 42 / 44 / 46 微同轴都能压。AWG 42 以上在 N 次翻折测试里表现稳定，适合笔记本转轴、AR/VR 眼镜腿这种"天天折"的场景。

3. 32 Gbps/lane 的高速底子，覆盖未来 3–5 年接口演进

原厂标称可跑 USB4 Gen 4、Thunderbolt 5（40 Gbps/lane PAM3）、DisplayPort UHBR20、V-By-One US、HDMI 2.1——也就是说你现在按 eDP 4K 选型，下一代 8K 或 USB4 Alt Mode 不用换线。这对拉长产品生命周期很有意义。

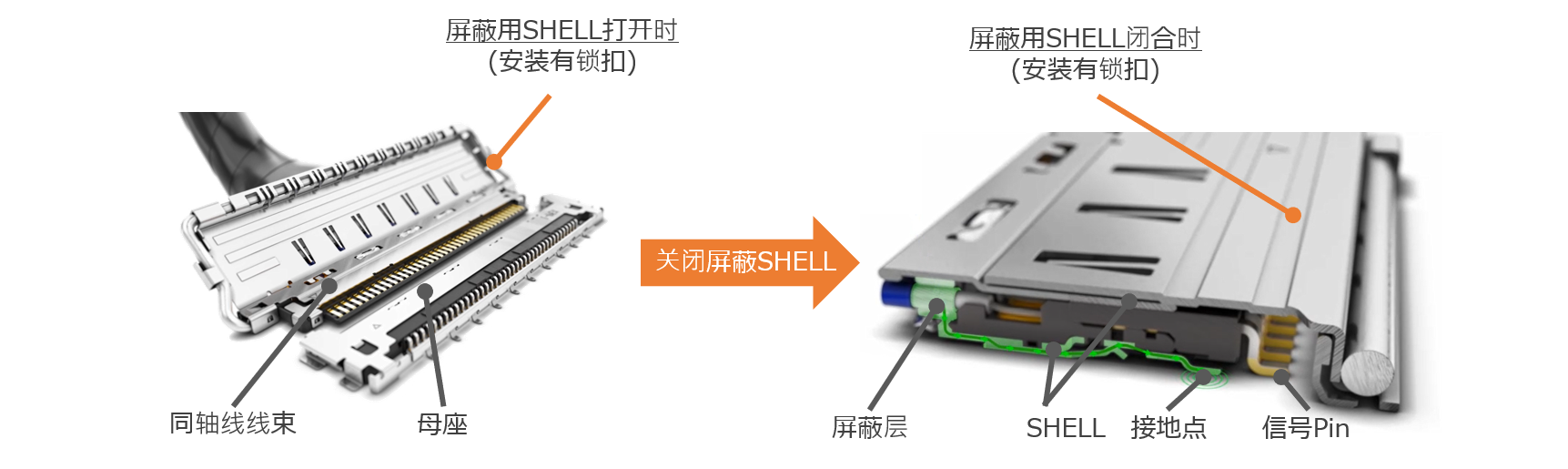

4. ZenShield® 全屏蔽 + 多点接地 + 机械锁扣

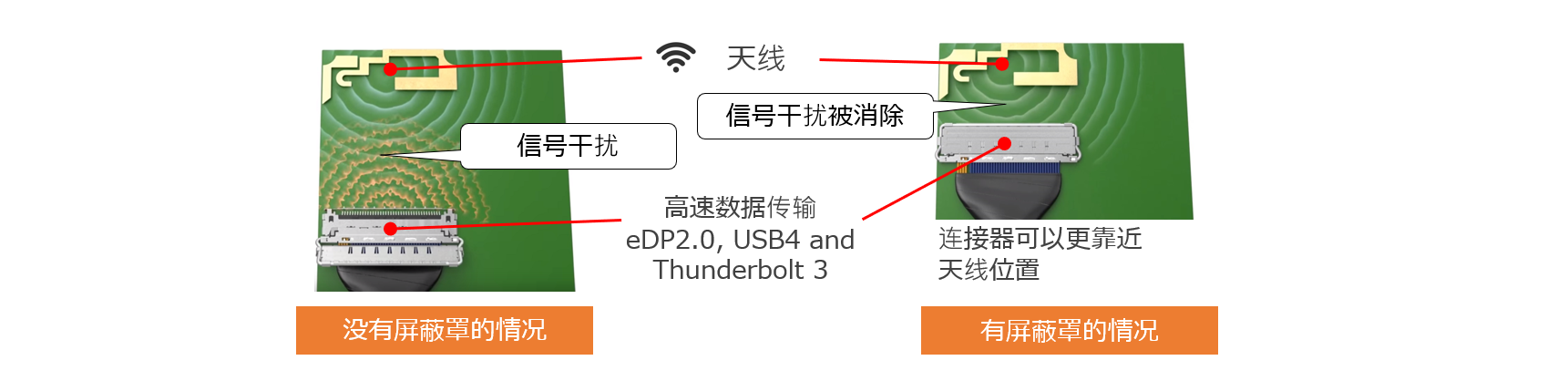

360° 屏蔽盖 + 连接器本体多点接地，EMI 外泄压得住；机械锁扣防止振动场景下"半嵌合"导致的闪屏——车载和工控项目尤其吃这一条。

5. -40 ~ 105℃ 工作窗

CABLINE-CA II PLUS 全系耐 105℃，20680 系列也在其列，意味着它不仅吃消费级，还能往车载舱内、工业 HMI 这种高温场景推。

💡 工程师视角的判断：20680-050T-01 不是一个"屏线零件"，而是把高速差分 + EMI + 空间三重约束一次解掉的互连子系统。这也是为什么它能在高端笔电、超声探头、工控触控这些领域站稳"黄金标准"位置。

三、国产替代怎么接：性能不减，交期和成本先改过来

承认原装 I-PEX 的性能底子，但实话讲，国内硬件团队在量产阶段踩过它的坑：

• 交期：受全球排产影响，原装线缆动辄 12–16 周，新项目 NPI 节奏很容易被它拖；

• 成本：进口含税价在 BOM 里偏重，量产 10K+ 时压力明显；

• 定制响应：非标长度、特殊走线、急单打样，原厂基本不接。

所以我们作为国产屏线制造商在做 20680 系列替代时，定的硬杠是——"能插上"只是及格，"SI 对标 + 机械兼容 + 交期可控"才是合格。具体到 20680-050T-01 这个料号，合格的国产替代至少要过这几关：

我们工厂目前给多家工控和医疗客户跑的 20680-050T-01 兼容方案，就是按这张表压的：端子用铍铜镀金保接触电阻，线材 AWG 42/44 根据客户速率和弯折次数反选，屏蔽层接地点和原装壳一一对应，SI 报告（TDR / 插损 / 回损 / 眼图）随样品一起出——工程师拿到手先测再决定上不上 BOM，比盲选稳得多。

更重要的是定制弹性：长度从 50 mm 到 600 mm 都能做，30 / 40 / 50 Pin 同系列互通，客户如果在 20680-040T-01 和 20680-050T-01 之间犹豫，我们可以同一项目给两套打样比对，不用等原厂排期。

写在最后：

空间榨干的终极目标不是"把线做细"，而是让设备在 Z 轴、EMI、速率、良率之间不用再做取舍。I-PEX 20680-050T-01 给出了原厂答案，而国产替代的价值，是把这个答案的交期从季度压到月、成本压到原装的 60–70%、还能陪你改非标。

如果你手上正有 20680 系列的项目在跑——不管是 020 / 030 / 040 / 050 Pin，还是 CABLINE-CA II 老款想升级到 CA II PLUS——欢迎扔 BOM 过来，我们 3 天内出兼容方案 + SI 初报，样品一周内可寄。
