ERNI MaxiBridge 作为 2.54mm 间距、单触点最高 12A 的高可靠线对板连接器，广泛用于汽车、工业、医疗设备。面对进口交期拉长、成本压力与供应链不确定性，越来越多客户工程师开始评估国产兼容替代。本文从规格对标、兼容性判定、升级步骤到避坑要点，系统讲解 MaxiBridge 国产替代的落地路径。

一、先搞清楚：你产品里的 MaxiBridge 到底是什么规格？

很多客户工程师找到我们说"想替 MaxiBridge"，但聊下来发现连自己板上用的是哪一版都没核过——这一步不先做，后面全错。

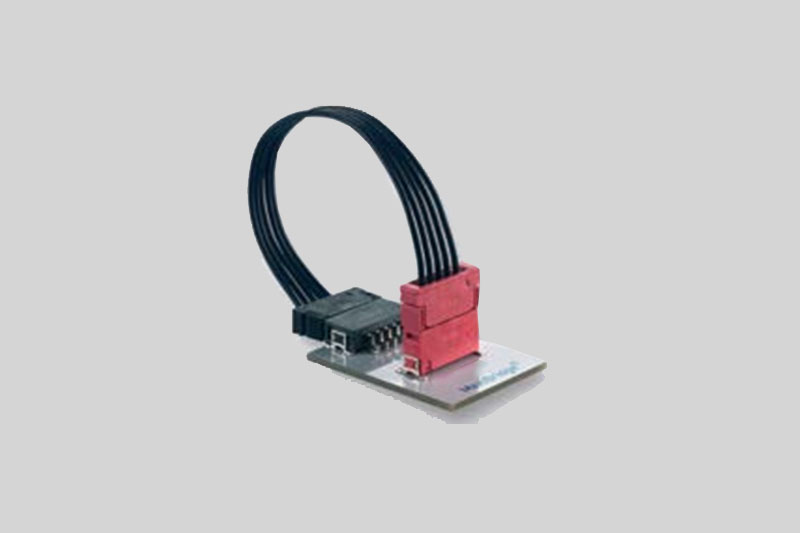

ERNI 的 MaxiBridge 是 TE Connectivity 收购 ERNI 后仍在持续供货的一条 2.54mm 间距线对板（Wire-to-Board） 产品线，定位是"小间距 + 高载流 + 抗振动"，单触点最高 12A（依赖线径，AWG16 可跑到接近 12A，AWG22 约 5–7A），工作温度 -55℃ ~ +150℃，插拔寿命 500 次，符合 LV214 / USCAR-2 车规。

典型配置工程师要对一下：

• 位数：单排 2/3/4/5/6/8，双排 2×5、2×10，部分型号到 20pin

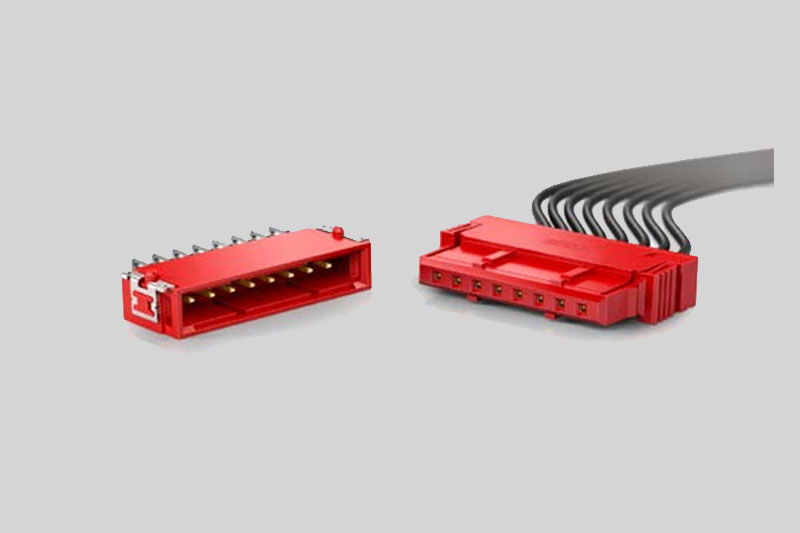

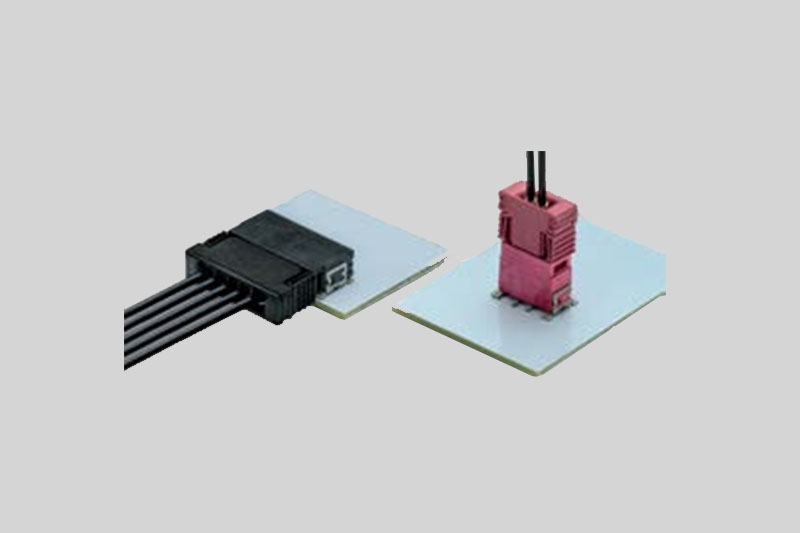

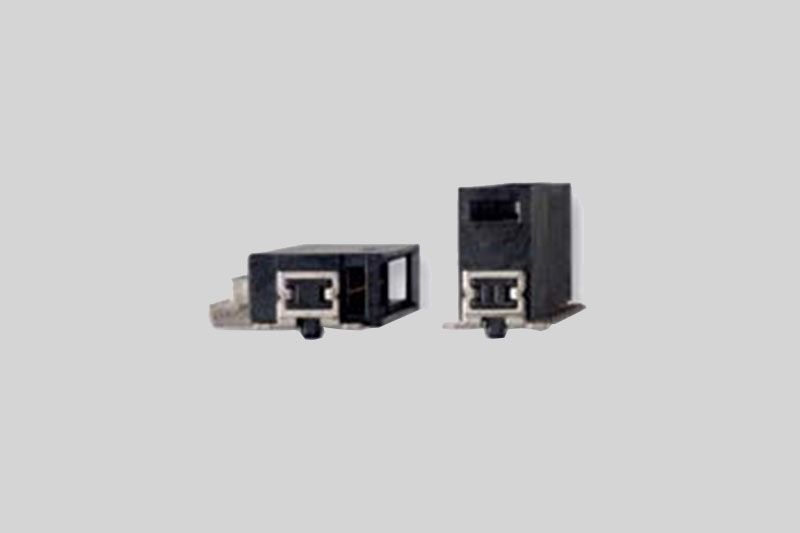

• 公头：SMT，垂直 / 直角两种，带定位柱 + 加强焊爪

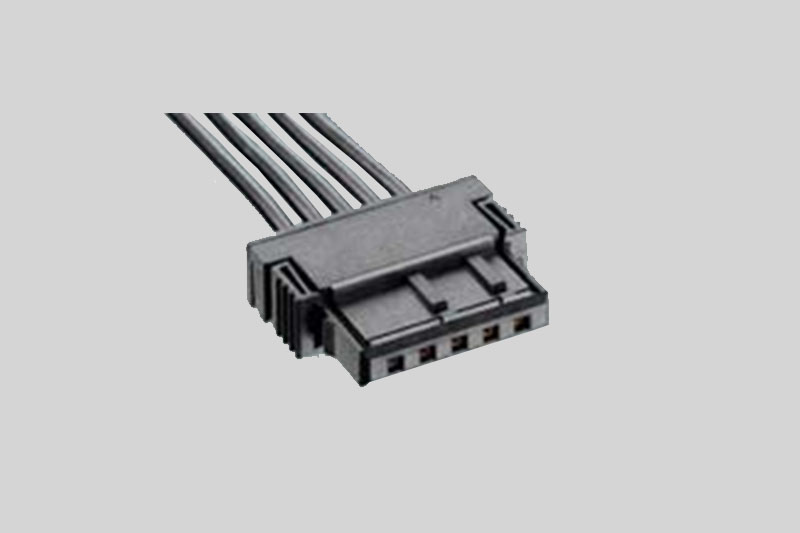

• 母头：压接端子 + 塑壳，180° 出线

• 防呆：黑 / 蓝 / 绿 / 红四色机械键位，同色才能对插

• 锁扣：双侧双按键主动锁，振动场景不松脱

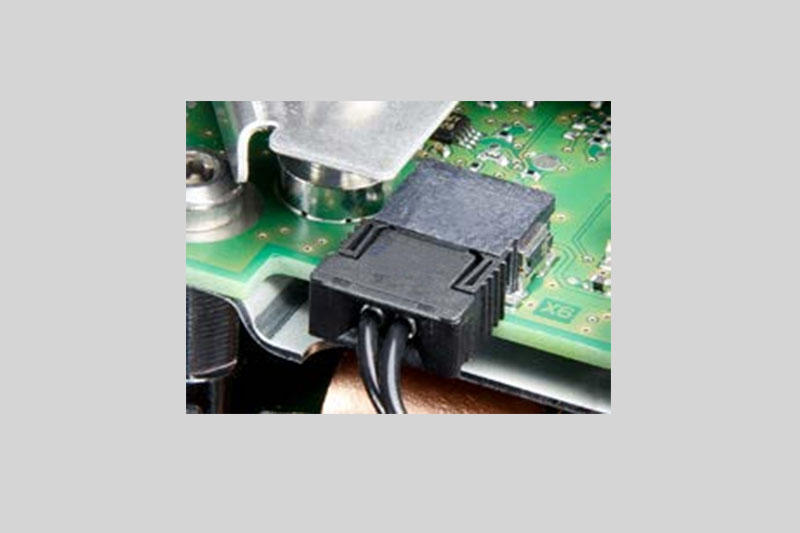

典型应用你们应该熟——汽车 LED 前照灯、尾灯、BMS、传感器/执行器、工业自动化、医疗诊断设备。这些场景的共同特点是：振动大、温度宽、不能失效。

💡 为什么现在越来越多项目组在考虑"升级/替换"？

• 进口交期：部分型号 20–26 周起步，紧急补单靠拆机

• 成本：车规项目降本 KPI 年年加码

• 供应链：TE 整合 ERNI 渠道后，小批量采购话语权弱

• 国产"第二货源"已成主机厂/Tier1 的合规要求

二、国产兼容 ≠ 形状差不多，判定要看这四个维度

客户工程师最容易踩的坑，就是把"能插进去"当成"能替代"。MaxiBridge 的国产兼容方案，至少要过下面四关：

1. 机械尺寸：Pin-to-Pin 零改 PCB

• 塑壳外形、对接高度、锁扣位置、导向柱、定位 peg 必须与原厂一致

• PCB Footprint 完全复用——SMT 焊盘图案、定位孔、加强焊爪位置一丝不能差，否则回流焊后翘曲或应力开裂

• 公头高度、侧方突出量要核对，别跟散热器/机壳干涉

2. 电气性能：关键参数 ≥ 原厂

• 额定电流 12A@对应线径、耐压 1000Vrms、接触电阻 ≤20mΩ、绝缘电阻达标

• 母头压接线径范围 AWG26–16（0.14–1.5mm²）要覆盖得住你们现有线束

3. 材料与工艺：这是"可靠性履历"的核心

• 端子：高导磷青铜或铍铜，精密冲压，接触弹臂正向力要对标 ERNI 的双触点设计

• 镀层： mating 区厚金或选择性镀金，耐腐蚀磨损

• 塑壳：高温 LCP，UL94 V-0，高 CTI，耐 260℃ 回流

• 双锁结构：端子一次锁（弹簧片）+ 塑壳二次锁（压入式），要能复现原厂的"咔哒"手感

4. 认证与标准

• 车规项目要看 IATF 16949 体系 + USCAR-2 / LV214 对标报告

• UL cUL RoHS REACH 是基础项，不是加分项

三、从"想替"到"量产"的五个升级步骤

我们跟几家 Tier1 和工业客户跑下来的流程，基本是这套路，工程师可以直接抄：

第一步：内部需求锁定

• 替代范围：单型号还是整条 MaxiBridge 系列？

• 核心诉求：降本幅度、交期目标（比如从 20 周压到 3 周）、还是断供避险？

• 性能底线：连续电流、最高工作温度、振动等级（很多车载项目是随机振动 + 机械冲击双要求）

第二步：供应商初筛

• 能不能立刻给 完整 Datasheet + 3D 模型 + 尺寸图？给不出来的直接 pass

• 有没有同类 MaxiBridge 替代的成功案例（BMS / 车灯 / 工业传感器优先）

• 模具自制还是外发、电镀线自控程度、实验室设备（盐雾、插拔、振动台）

第三步：样品 DVT（最关键）

• 尺寸全测：二次元/投影仪对标原厂图纸，重点测锁扣干涉、端子插入深度

• 插拔手感 + 防呆：跨色试插必须插不进，同色要有清晰"咔哒"

• 电气：接触电阻、绝缘电阻、耐压

• 加严可靠性：-40~+125℃ 温循 100 循环、随机振动监控瞬断（要求 <1μs）、500 次插拔后接触电阻漂移

第四步：小批 PVT

• SMT 贴装验证：抛料率、立碑、虚焊

• 线束端：用你们现有压接模+钳子压，拉力和原厂端子比对

• 整机级高低温工作 + 老化，数据与原厂件并列对比

第五步：批量导入 + 双货源过渡

• 新项目可全切，老项目建议 7:3 或 5:5 双货源跑一轮再全切

• 签质量协议，锁定变更管理（材料/镀层/模具动之前必须通知）

• IQC 检验规范里把锁扣手感、镀层厚度、端子保持力写进去

四、几个工程师容易忽略的"小坑"

⚠️ 防呆颜色别乱配：原厂四色是硬防呆，国产替代如果只做黑色，混线时可能插错。建议至少把你们产品用的那个颜色先对齐。

⚠️ 端子保持力：MaxiBridge 靠"弹簧片一次锁 + 塑壳二次锁"双重保险，国产方案如果省掉二次锁或弹臂刚度不够，振动场景会退 pin，这个一定要拉力和剖视图双查。

⚠️ SMT 加强焊爪：ERNI 公头两侧有 metal hold-down 爪，回流后抗扭是关键。国产如果爪型或镀层不一样，板级振动测试容易出问题。

⚠️ 镀金厚度：mating 区 0.76μm GOLD 是车规常见门槛，消费级替法可能只给 0.2μm，BMS/车灯这种场景撑不住 10 年。

五、写在最后

MaxiBridge 这条产品线本身设计得很扎实——2.54mm 间距塞进 12A，还过了 USCAR-2，所以国产替代的门槛不在"做出来"，而在"做得跟原厂一样稳、还能更快更便宜地交付"。对客户工程师来说，不用改 PCB、不用换压接模、性能对标 + 交期从季度变周度，才是合格的"升级"，而不是简单的"替换"。

我们这边是做国产连接器替代方案的制造商，MaxiBridge 全系列（2/3/4/5/6/8/10/双排）都有 pin-to-pin 兼容型号，Datasheet、3D、RoHS/REACH、盐雾/振动/温循报告齐全，车规线 IATF 16949 体系。如果你手上正好有在评估 MaxiBridge 替代的项目，或者原厂交期卡住想找第二货源，可以带 BOM 型号过来，我们先对规格再寄样，DVT 阶段我们也能配合跑数据。
