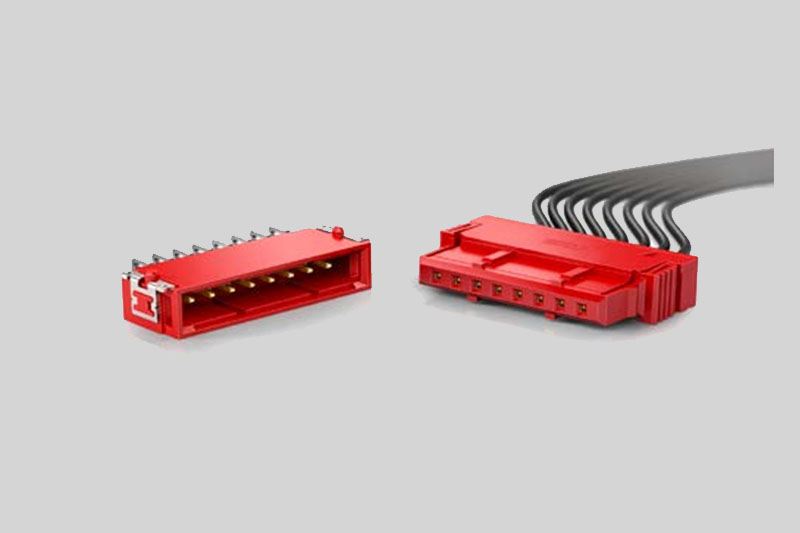

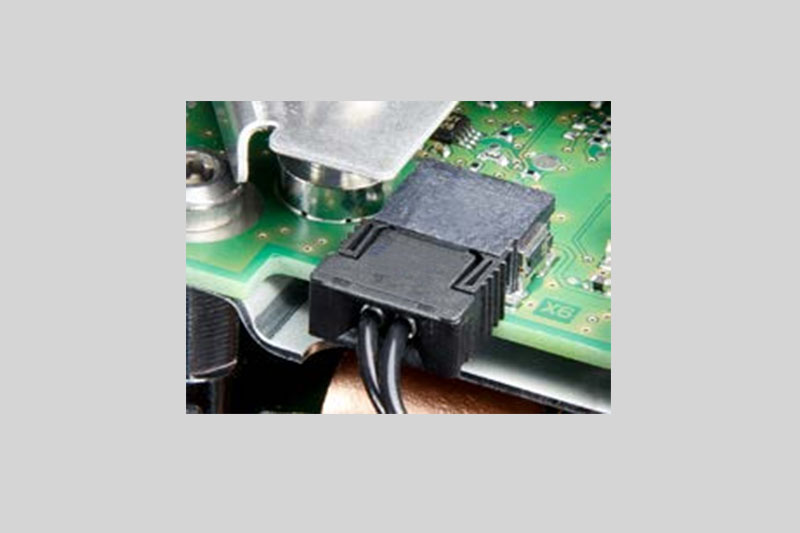

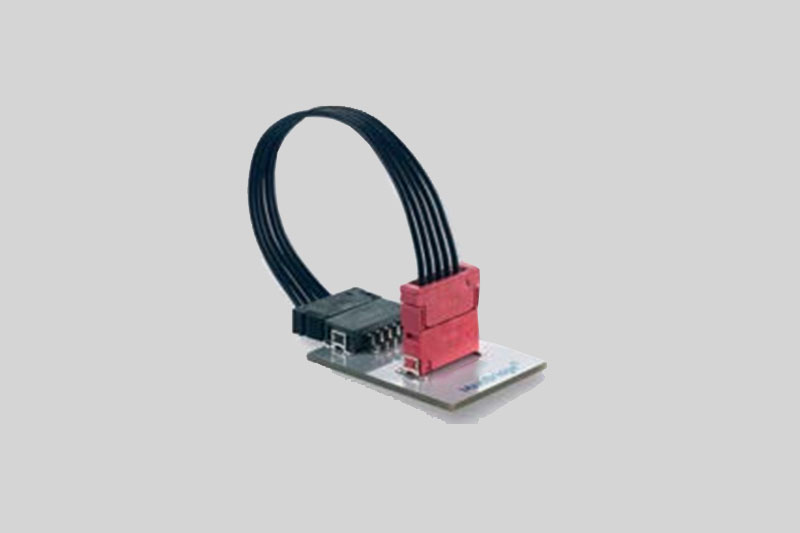

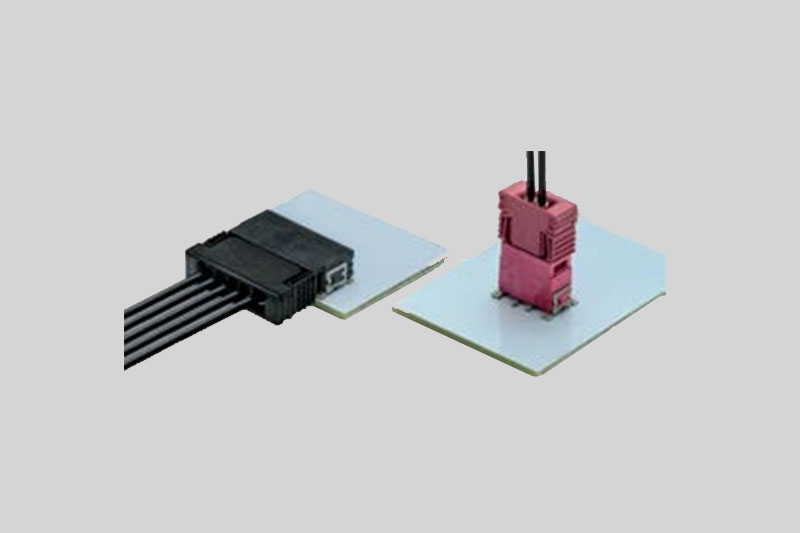

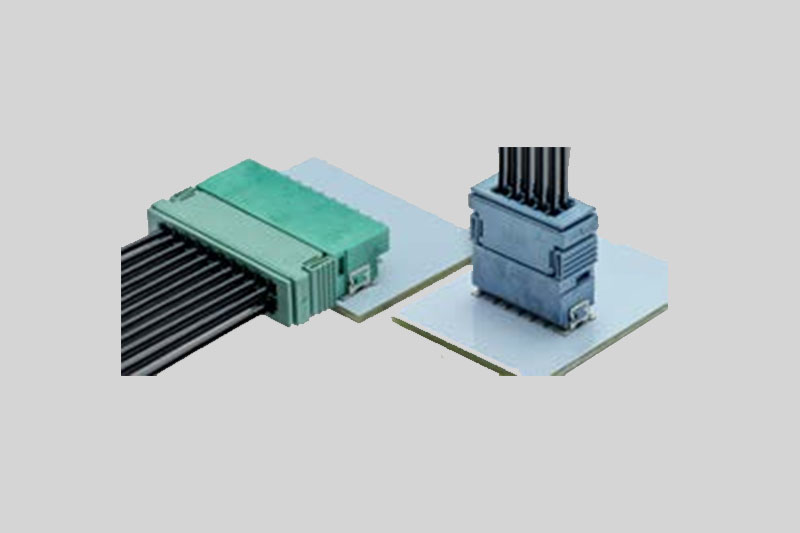

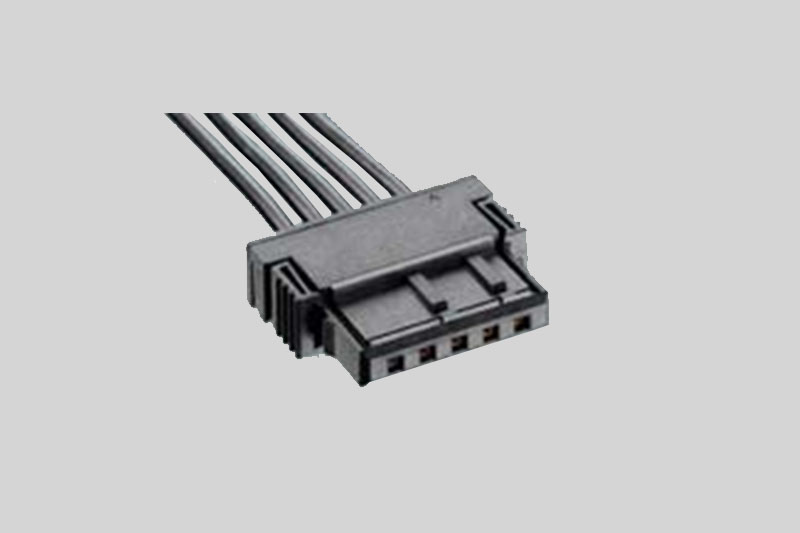

ERNI MaxiBridge 294649-E 这颗料，在车灯、BMS、工业阀岛、医疗诊断模组里出镜率越来越高——8P 单排、2.54mm 间距、立式 SMT 公头、LCP 壳体、铜合金端子 mating 区镀金、尾部镀锡 4–6µm，单针 12A，耐温 -55~150℃，符合 USCAR-2 / LV214。很多客户工程师第一次导入时，会被"它到底是纯 SMT 还是 SMT+通孔"这个问题卡一下：294649-E 的电气端子是 SMT 回流，但塑壳底部带了两根定位 peg（locating pegs）+ 焊接保持夹（solder retention clips），peg 插入 PCB 预留孔起机械互锁，保持夹则额外吃锡加固。量产线上常见做法是——SMT 端子走回流一次焊完，peg 孔若设计为镀通孔（PTH），会再走一道选择性波峰或把 peg 位在回流阶段就用通孔锡膏共固化。所以" SMT 与通孔焊接工艺"这个话题对它成立，下面分开讲。

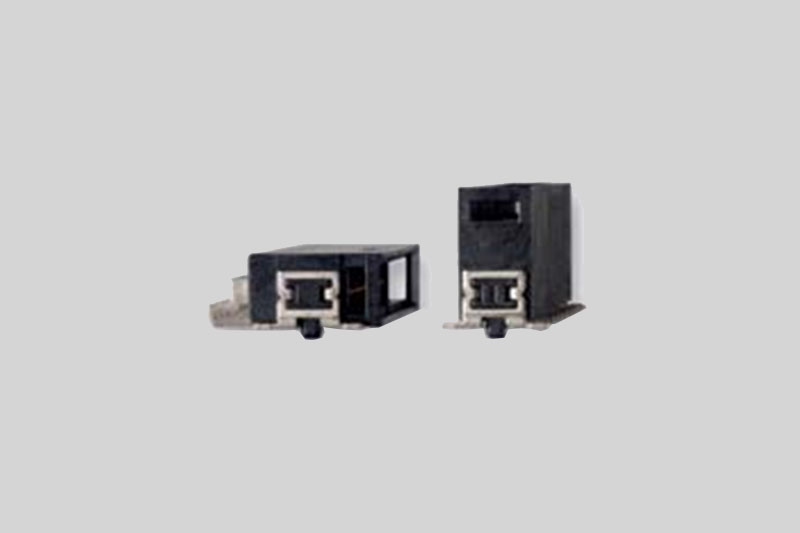

一、先理清 294649-E 的封装结构，再谈工艺

为什么要点这个？因为很多缺陷的本质是按纯 SMT 连接器去贴，忽略了 peg 和保持夹的机械/热应力角色。

• 电气端子：8 根 SMT 方针，共面性 < 0.1 mm（datasheet 硬性指标）

• 定位 peg：塑壳底部两根塑料定位柱，插入 PCB Ø 约 1.0–1.2 mm 非金属化或金属化孔，过盈互锁，焊前就抗位移

• 焊接保持夹：294649-E 带 "Solder Retention" 特性，夹片尺寸比信号针宽，焊盘面积更大，锚定 LCP 壳体抗振动

• 本体高度：绝缘高 9.4 mm，过炉时重心偏高，热风/链速不当容易偏移

💡 客户工程师 DFM 阶段最容易踩的坑：peg 孔做成 NPTH 但不加公差管控 → 贴片后 peg 歪，回流时 LCP 受侧向力开裂；或者 peg 做成 PTH 却没给通孔锡膏量，选择性波峰时爬锡不到底，振动测试掉连接器。

二、SMT 回流段工艺要点（主焊接面）

294649-E 端子尾部镀锡 4–6µm，LCP 壳体耐 260℃/30s 回流（JEDEC J-STD-020），手焊上限 350℃/3.5s，这条线不能踩。

1. 钢网与焊盘

• 按 ERNI 官方推荐的 SMT PCB layout 走，不要自作主张把焊盘加长到超过端子投影——LCP 与端子交界处在回流时会吃到横向张力，焊盘过长反而让端子根部应力集中

• 钢网厚度建议 0.12–0.15 mm，开孔按焊盘 1:1 或长边收 0.05 mm 防连锡；保持夹位置的钢网可略厚 0.02 mm（夹片吃锡量大）

• 8P 单排、pitch 2.54 mm 本身不密，但保持夹与相邻信号针间距小，钢网分割要干净，避免桥接

2. 贴装

• 294649-E 顶面有 pick & place pad（吸嘴垫），贴片机用真空吸顶面中央，压力控制在 50–80 g 以内——LCP 壳体薄壁位（shroud 四墙）容易被压裂

• 因为本体 9.4 mm 高，贴装头 Z 轴下降速度要降档，防止冲击让 peg 提前蹭到 PCB 把孔刮花

3. 回流曲线（无铅 Sn-Ag-Cu 体系，熔点 217℃）

• 预热 150–190℃，斜率 ≤ 2℃/s，让 LCP 和 PCB 温差先拉平

• 浸润 217℃ 以上保持 40–60s（别压到 260℃ 超过 30s，LCP 虽标 150℃ 长期，但短时峰值反复逼近会让 shroud 微变形，影响对配插座锁扣）

• 峰值 245–250℃ 足够，没必要冲 255℃+

• 冷却斜率 ≥ 2℃/s，减少 IMC 过度生长

三、定位 peg / 保持夹的通孔处理（混合段）

这一块是标题里"通孔焊接"的落点，分三种产线做法：

方案 A：peg 孔 NPTH + 纯 SMT 回流

最常见。peg 只起定位，保持夹吃锡承担机械锚定。工艺最简单，但要保证保持夹焊盘铜厚 ≥ 35µm、焊膏量够，否则振动测试（VW75174 / USCAR-2 量级）会焊盘撕裂。

方案 B：peg 孔 PTH + 回流共固化

peg 孔印通孔锡膏（或 SMT 钢网顺带开小窗），回流时 peg 周围一起吃锡，形成"倒刺+焊锡"双重锁。优点是保持力最强，适合发动机舱/底盘域；缺点是 peg 孔若没对准，回流时 LCP 受扭。

方案 C：peg 孔 PTH + 选择性波峰补一道

SMT 回流完，过选择性波峰只打 peg 和保持夹位。适合板子本身就有 THT 件要走波峰的场景，单为 294649-E 开波峰不划算。

⚠️ 不管哪种方案，peg 孔径公差建议 H12、位置度 ≤ 0.05 mm，否则贴片机吸下去 peg 卡不进，强制压下就是隐患。

四、四类高频缺陷的根因与规避

1. 虚焊（端子脚不吃锡 / 保持夹空焊）

• 根因：共面性超 0.1 mm（来料或回流热变形）、焊膏印刷偏移、保持夹钢网开薄了

• 规避：来料入厂测共面（3D AOI 或平晶）；钢网对保持夹单独加 0.02 mm 厚度；回流前 SPI 卡印刷偏移 < 0.03 mm

2. 连锡（信号针之间、信号针↔保持夹桥接）

• 根因：钢网开孔间隙留小了、2.54 mm pitch 虽宽但保持夹更宽，锡膏挤压桥接、回流风速过大吹移

• 规避：钢网长边收 0.05 mm、保持夹与邻针间加阻焊坝；回流炉链条上方风速 ≤ 1.5 m/s；AOI 过炉后全检 8P 段

3. 塑胶起泡 / shroud 微变形

• 根因：峰值温度冲太高（>255℃ 且 260℃ 超 30s）、预热斜率太陡 LCP 内应力释放

• 规避：峰值锁 245–250℃、217℃ 以上 40–60s、预热斜率 ≤ 2℃/s；LCP 对潮气敏感，拆封后按 MSL 1 管理（294649-E MSL=1，但久放车间仍建议 120℃/2h bake 再上机）

4. 振动测试后连接器倾斜 / 掉件

• 根因：peg 孔公差松、保持夹爬锡不足、PCB 焊盘铜箔剥离强度不够（常用 1oz 铜厚在 12A+振动下边缘撕裂）

• 规避：peg 位建议加 PTH 并选择性波峰补锡；保持夹下方 PCB 用 2oz 局部加厚；插拔 500 次 + 随机振动按 USCAR-2 做 DVT 前先跑小批量

五、给客户工程师的 DFM 检查清单

导入 294649-E 之前，建议把下面这几项在 Gerber + 贴片程序里逐项勾：

• □ 焊盘按 ERNI 官方 layout proposal，保持夹独立焊盘不合并

• □ peg 孔直径、位置度、PTH/NPTH 定义在装配图里标清

• □ 钢网：主体 0.12–0.15 mm，保持夹 +0.02 mm，开孔长边收 0.05 mm

• □ 贴片机吸嘴用顶面 pick pad，压力 ≤ 80 g，Z 速降档

• □ 回流峰值 245–250℃，260℃ 累计 < 30s

• □ 如有 THT 混装，peg/保持夹优先走选择性波峰而非整板波峰（LCP 怕二次受热）

294649-E 这颗料本身的参数并不"刁"，真正的良率杀手是把它当普通 SMT 排针处理，忽略了 peg + 保持夹这套机械锚定结构对焊盘、对孔位、对二次受热的要求。汽车和工业客户过 USCAR-2 / LV214 的时候，振动那一关掉链的，十有七八是保持夹爬锡或 peg 公差的问题，不是端子本身。

如果你手上这版 294649-E 的 Gerber 还没定 peg 孔方案，或者回流后 AOI 已经在 8P 段频繁报连锡，可以把焊盘图和回流曲线发过来，帮你看下是哪一段先动刀最划算
