ERNI SMC 254590-E 连接器替代方案：1.27mm 间距 40 位板对板接头选型指南

在工业自动化控制、汽车电子、医疗设备等对可靠性要求极高的领域，TE Connectivity ERNI 旗下的 SMC 系列连接器凭借 1.27mm 小间距、高信号完整性和紧凑稳健的设计，成为板对板互连的优选方案。其中，254590-E 作为 40 位垂直 SMT 公头（针座），被广泛应用于各类高密PCB 互连场景。然而，原厂交期长（标准交货期可达 23 周）、采购成本高，让越来越多客户工程师开始寻找"引脚兼容、性能对标、供货稳定"的国产替代方案。本文从工程师视角，系统梳理 254590-E 的关键参数、应用痛点与替代选型验证要点。

一、ERNI SMC 254590-E 核心参数解析

254590-E 属于 ERNI SMC 系列 PCB 安装接头，专为板对板（Board-to-Board）互连设计，其关键技术指标如下：

• 位数与排数：40 位、2 排，列数 20，端子布局为矩阵式

• 间距：1.27 mm（0.05 英寸），是 DIN 41612 的小型化版本

• 安装方式：垂直（Vertical）表面贴装（SMT），带 PCB 定位柱与位置钉

• 端子类型：公形插针，铜合金基材，配接区镀金（Au），PCB 端接区镀锡

• 额定电流：1.7 A/触头

• 电气性能：介质耐压最大 500 Vrms，工作电压 10 VDC，接触电阻 25 mΩ

• 数据传输率：最高 3 Gbps

• 绝缘体材质：液晶聚合物（LCP），阻燃等级 UL94 V-0

• 工作温度：-55°C ~ +125°C

• 堆叠高度：1.75 mm（与对应母端搭配）

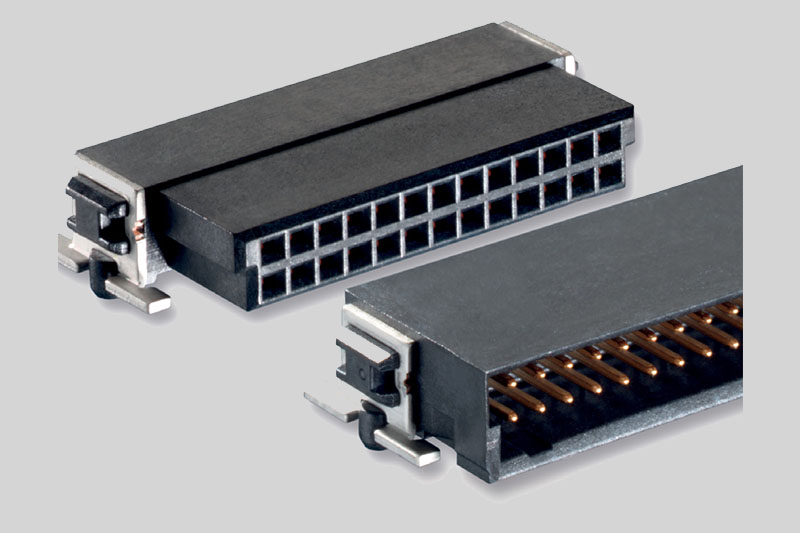

• 护罩结构：全遮蔽（4 墙带罩），提供 0.7 mm 错位容差与导向特性

💡 工程师提示：254590-E 的"全遮蔽+定位柱+镀金接触"组合，是其在振动、冲击等恶劣工业环境下仍能保持高 mating 可靠性的关键。

二、254590-E 的典型应用场景

ERNI SMC 系列的应用覆盖多个高可靠性行业：

1. 工业自动化与控制：手持/远程控制器、I/O 模块、PLC 背板、Profibus 通讯接口

2. 汽车电子：电动汽车逆变器、电池管理系统（BMS）、动力总成直流系统、车载电子控制

3. 医疗设备：呼吸机、激光治疗仪、神经科学测量设备、核磁共振周边电路

4. 交通运输：列车 WLAN 基础设施、铁路能源管理、航空数据处理模块、船用电机 CAN 总线

5. 通信与测量：无线通信测试系统、3D 测量系统、光谱仪、条码阅读器

在以上场景中，客户工程师对连接器的诉求高度一致——小间距、高密、高速、耐温、抗震、可量产。这也正是 SMC 系列（包括 254590-E）的核心价值所在。

三、为什么要考虑 254590-E 兼容替代方案

尽管 ERNI 原厂产品性能卓越，但在实际工程采购中，客户工程师常面临以下挑战：

第一，交期压力。 254590-E 原厂标准交货期长达 23 周，对于研发打样、小批量试产或紧急补货而言，难以匹配项目节奏。

第二，成本压力。 进口品牌溢价明显，在 BOM 成本敏感的量产项目中，单颗连接器的采购成本直接影响整机毛利。

第三，供应链安全。 在中美贸易摩擦与电子元器件周期性短缺的背景下，单一依赖进口料号存在断供风险，国产化替代成为众多 Tier1 供应商的硬性要求。

第四，定制化需求。 部分客户需要在标准 254590-E 基础上调整堆叠高度、针位加载状态或增加闩锁结构，原厂柔性响应有限。

四、选型兼容替代连接器的五大验证要点

作为 ERNI SMC 系列替代连接器制造商，我们建议客户工程师在评估 254590-E 替代方案时，重点验证以下五个维度：

1. 机械兼容性

• 间距必须为 1.27 mm，排距 1.27 mm，确保 PCB 焊盘完全兼容

• 针位数 40、2 排矩阵布局、公插针长度 4.00 mm 必须精确匹配

• 定位柱位置、外径、PCB 安装孔位需与原厂 3D 模型（254590.pdf）比对

• 全遮蔽护罩的内腔尺寸需保证与原厂母端顺畅 mating

2. 电气性能对标

• 额定电流 ≥ 1.7 A/触头

• 介质耐压 ≥ 500 Vrms

• 接触电阻 ≤ 25 mΩ

• 信号传输速率支持 ≥ 3 Gbps（针对高速信号场景）

3. 材料与工艺等效

• 绝缘体采用 LCP，阻燃等级 UL94 V-0

• 配接区镀金，PCB 端镀锡，端子基材为铜合金

• SMT 端接，可兼容常规回流焊曲线

4. 环境适应性

• 工作温度覆盖 -55°C ~ +125°C

• 通过振动、冲击、湿热循环等可靠性验证

• 符合 RoHS 3 规范

5. 供货与服务能力

• 支持样品快速交付，提供 3D 模型与规格书

• 具备小批量试产到百万级量产的供货保障

• 可提供联合测试与定制化改型服务

五、我司 SMC 系列替代连接器方案优势

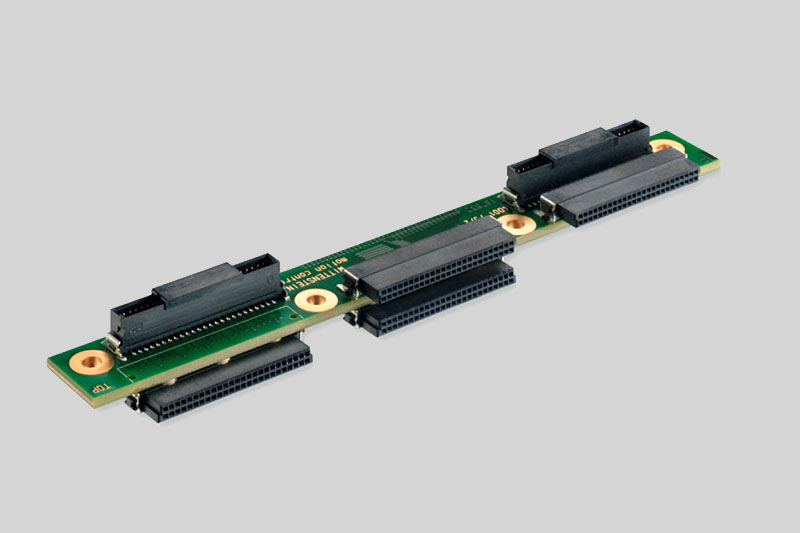

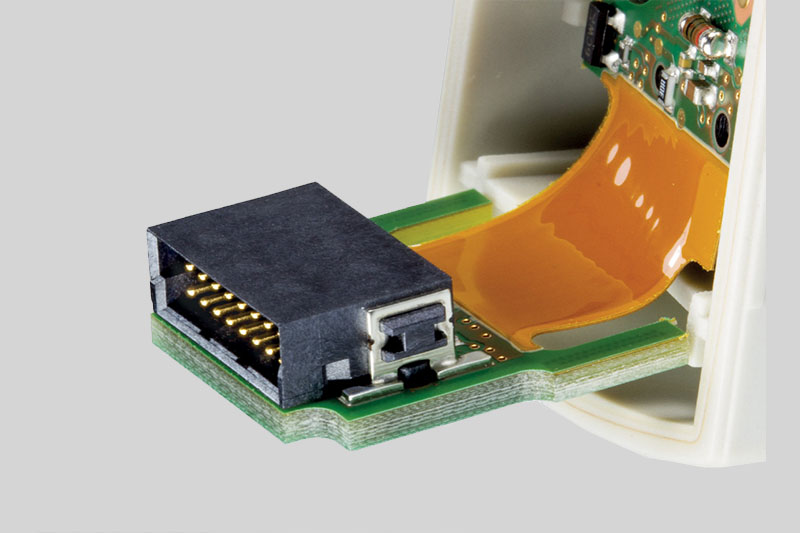

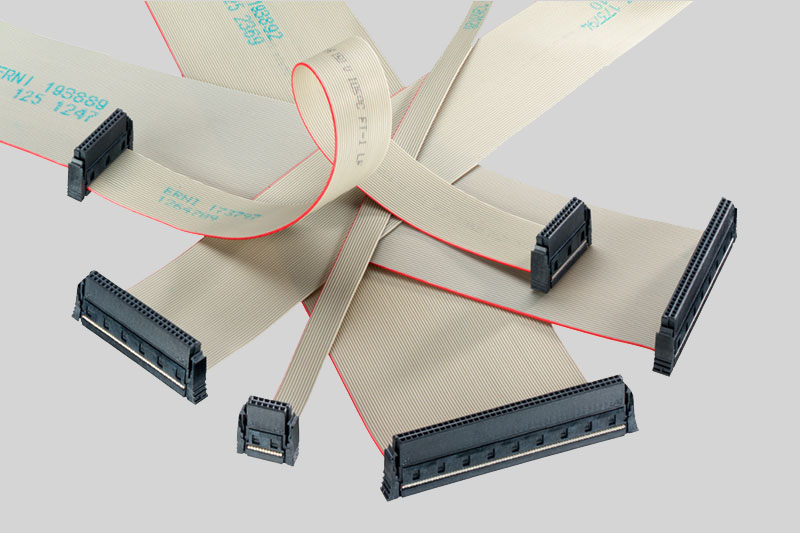

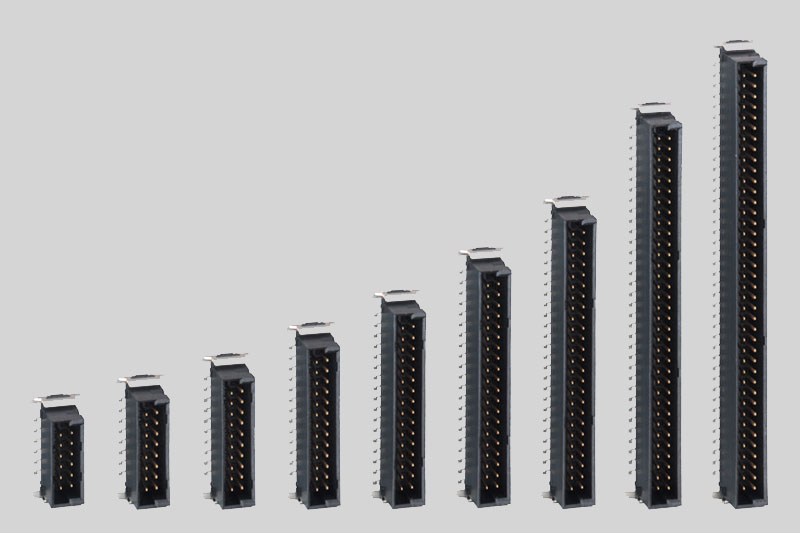

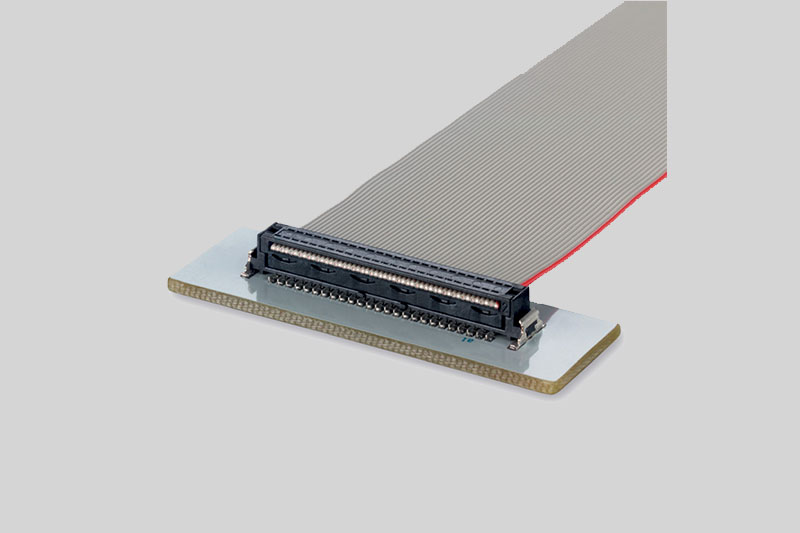

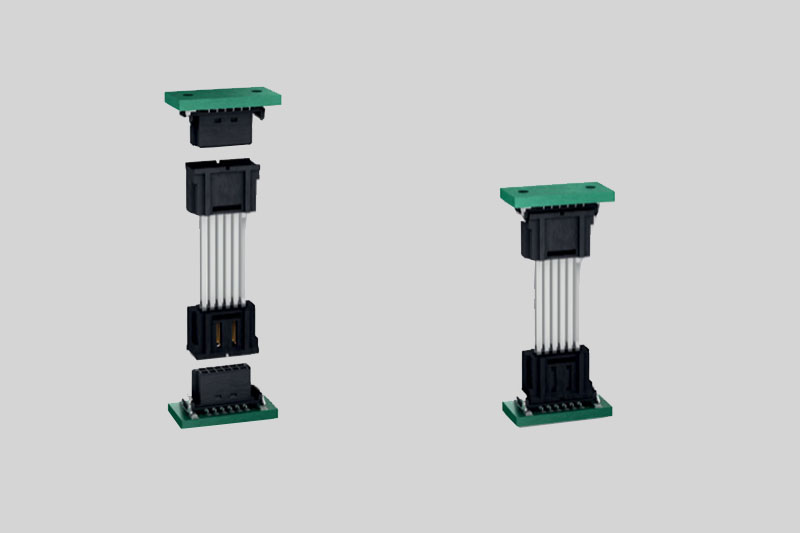

作为专业 SMC 系列替代连接器制造商，我们提供全 Pin 数覆盖（12~80 位）的 1.27mm 间距板对板连接器家族，可pin-to-pin 兼容 ERNI SMC 全系产品，包括 254590-E 在内的 40 位垂直公头、母端、直角型、IDC 电缆组件等。

我们的替代方案具备三大核心优势：

✅ 参数对标原厂：1.7 A/触头载流、3 Gbps 信号速率、500 Vrms 介质耐压等核心指标完全对标 ERNI SMC 系列规范

✅ 供货周期短：标准品现货供应或 4-6 周交期，较原厂 23 周大幅缩短

✅ 成本优势显著：同等性能下为客户节省 30%-50% 的 BOM 成本，并提供定制化堆叠高度与针位配置

⚠️ 工程师须知：替代连接器导入前，务必进行样品焊接测试、 mating 插拔力测试、高速信号眼图测试三项验证，确保与原厂母端互配可靠。

六、结语

ERNI SMC 254590-E 作为 1.27mm 间距板对板连接器的经典料号，其设计理念与性能标杆值得替代制造商深入学习。对于客户工程师而言，在选择兼容替代方案时，不应仅仅看价格，更要看制造商的技术对标能力、质量体系与长期供货保障。

我司作为 ERNI SMC 系列替代连接器专业制造商，已为多家工业自动化、汽车电子、医疗设备客户提供 254590-E 及其他 SMC 料号的国产替代方案，欢迎索取样品规格书与 3D 模型，我们将为您提供从选型到量产的一站式技术支持。

📞 如需 254590-E 替代连接器样品或完整 SMC 系列兼容选型表，欢迎联系我司销售工程师团队。
