在4K/8K手术显示器、便携式超声、一次性内窥镜等高端医疗设备加速迭代的今天，设备内部用于传输高带宽影像信号的互连方案，正在成为决定整机性能与可靠性的"隐形命脉"。I-PEX CABLINE®-UA II 20498-026E 系列凭借0.3mm超微间距与极细同轴线架构，已成为众多高端医疗影像设备的原厂指定互连方案。本文从工程师视角，系统梳理该系列在医疗设备中的关键应用价值，并探讨兼容替代方案如何在不牺牲性能的前提下，为客户提供更灵活的供应链选择。

一、CABLINE®-UA II 20498-026E 系列的核心规格解析

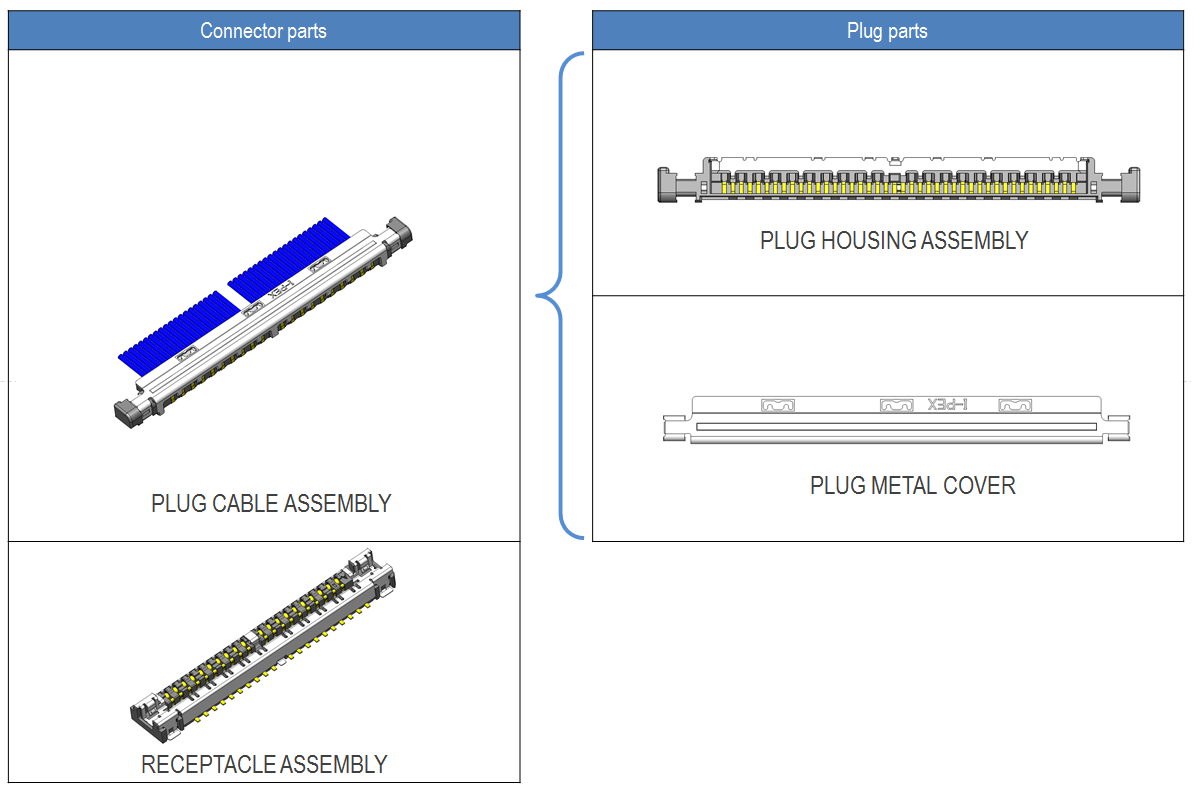

CABLINE®-UA II 是I-PEX推出的0.3mm间距、垂直插拔、直角出线（Right Angle）极细同轴线连接器，其中 20498-026E-41 为26PIN板端母座，配套公座料号为20496-026T-40（插头线缆组件）、20497-026T-30（插头外壳）、2679-026-10（金属盖板）。

其核心参数如下：

• 接触间距：0.3mm，26PIN位

• 嵌合高度：标称1.27mm（±0.1mm）

• 安装方式：表面贴装（SMT），直角出线

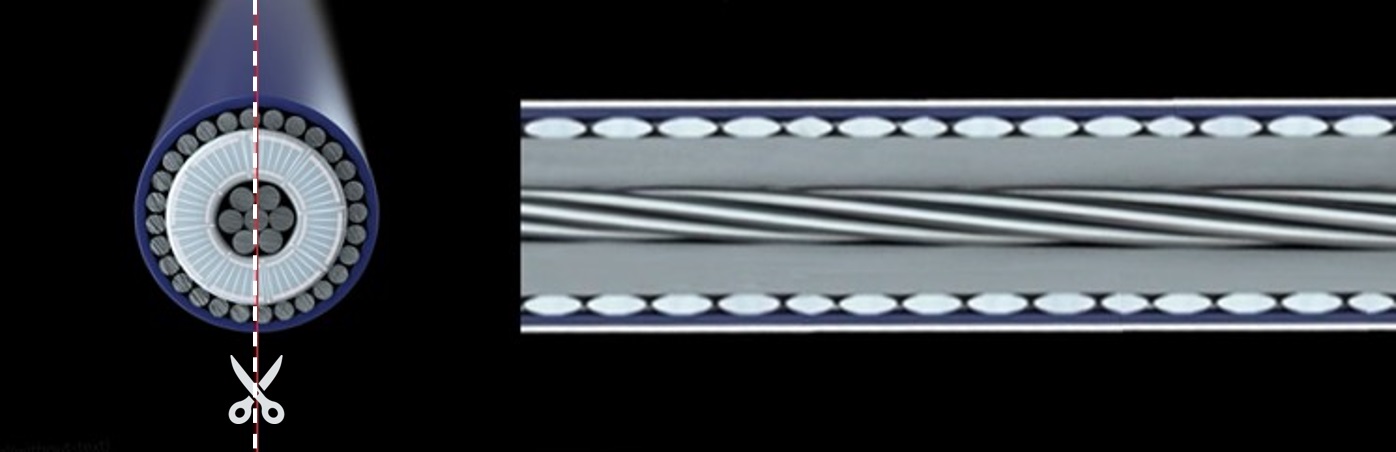

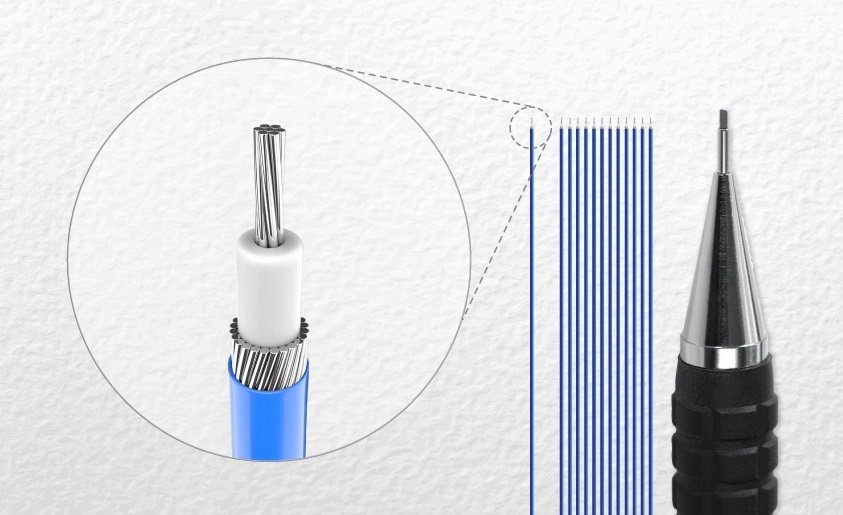

• 适用线缆：极细同轴线 AWG#42/#44/#46；离散线 AWG#39/#40/#42/#44/#46

• 额定电流：随线规而异，AWG#46为0.15A/触点，AWG#39最高0.5A/触点（≤10PIN）

• 额定电压：50VAC

• 触头材料：磷青铜，镀金处理（配接面3.94μin）

• 绝缘材料：液晶聚合物（LCP），阻燃等级UL94 V-0

• 工作温度：-40℃ ~ +85℃

• 屏蔽设计：多点接地结构，具备优良的抗EMI性能

• 参考传输标准：USB 3.1 Gen 1（5Gbps/通道）、V-By-One HS 1.4（4Gbps/通道）、HDMI 1.3、eDP（2.7Gbps/通道）、MIPI标准

💡 工程要点：20498-026E母座深度仅2.9mm，宽度约12.8mm（5.0 + 0.3×26），40PIN版本整体比一分钱硬币还小，是空间极端受限的医疗设备内部互连的理想选择。

二、为何高端医疗设备青睐CABLINE®-UA II

I-PEX官方明确指出，CABLINE®系列极细同轴线连接器已应用于内窥镜系统及手术影像设备，实现高清视频流的稳定传输；该系列以超薄紧凑结构提供数Gbps级传输速率，并有适配高压蒸汽灭菌流程的版本，支持设备重复使用。

具体到20498-026E所在的UA II平台，其在医疗设备中的核心价值体现在四个方面：

1. 极致空间利用率，适配微型化医疗模块

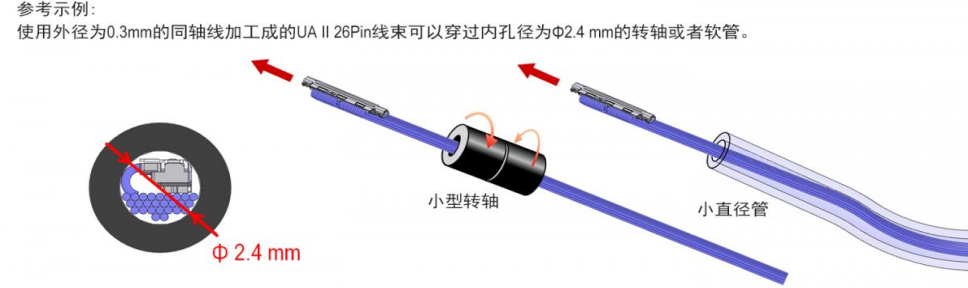

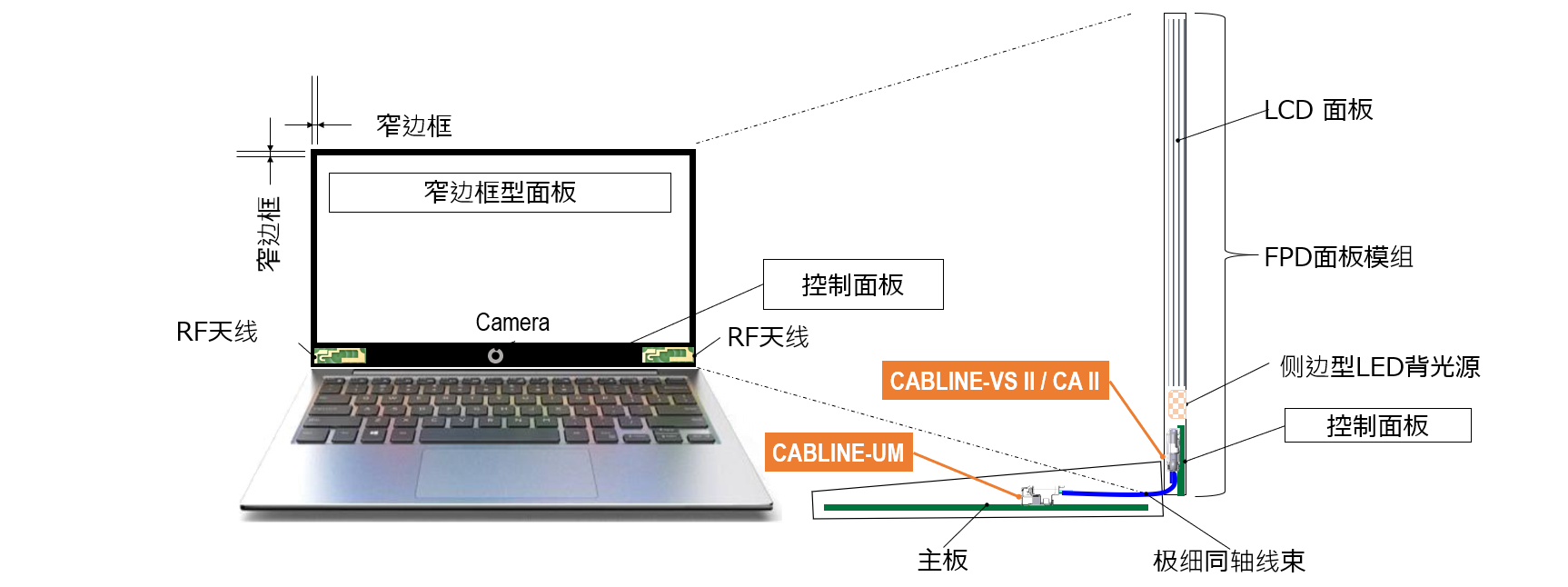

现代一次性内窥镜、便携超声探头对内部空间极度敏感。UA II插头尺寸小巧，使用外径0.3mm的同轴线加工而成的26PIN线束，可穿过内径仅Φ2.4mm的转轴或软管，让医疗设备的微型化设计成为可能。

2. 高带宽无损传输，保障影像诊断精度

手术显示器已普遍迈向4K/8K规格，UA II参考支持USB 3.1 Gen 1（5Gbps/通道）与V-By-One HS 1.4等高速协议，完全能够承载高分辨率医疗影像的原始数据流，避免因带宽瓶颈导致的画面延迟或色彩失真。

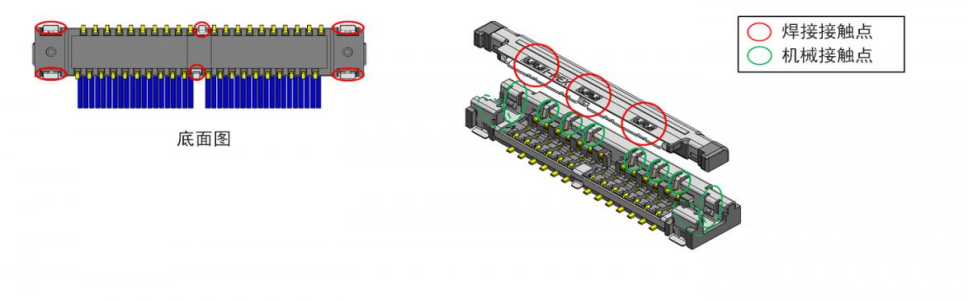

3. 多点接地+全屏蔽，抗EMI性能优异

医疗环境中存在大量高频设备和无线信号干扰。UA II采用多点接地设计，具备良好的抗EMI性能，确保内窥镜摄像头、超声探头与手术显示器之间的信号链路在复杂电磁环境下依然稳定。

4. 耐消毒灭菌，适配医疗级可靠性要求

医疗显示器需满足严苛的人体工学设计与消毒灭菌要求，I-PEX CABLINE®系列提供适配高压蒸汽灭菌流程的版本，从源头保障连接器的长期可靠性。

三、医疗设备制造商的痛点与替代方案价值

对于医疗设备制造商而言，原厂I-PEX 20498-026E虽性能卓越，但在实际量产中常面临以下挑战：

• 交期波动：原厂标准交货期约10周，在供应链紧张时可能更长，影响医疗设备量产节奏

• 成本控制：高端医疗设备批量出货时，单颗连接器的成本累积效应显著

• 定制灵活性：原厂标准品难以满足特定长度、特定屏蔽、特殊标识等非标需求

• 国产化诉求：医疗供应链安全考量下，越来越多的厂商寻求"原厂性能对标+本土快速响应"的替代方案

作为专业的I-PEX屏线替代方案制造商，我们提供的CABLINE®-UA II 20498-026E兼容方案，严格遵循原厂核心性能指标：

🎯 性能完全对标：0.3mm间距、1.27mm嵌合高度、26PIN配置、SMT直角封装等机械尺寸与原厂完全一致，确保PCB封装与装配工艺无缝切换。

🛡️ 信号完整性保障：采用等效多点接地与全屏蔽结构，从端子到线缆屏蔽层形成完整360°屏蔽保护，保障USB 3.1 Gen 1、V-By-One HS等高速协议下的信号余量。

🔧 定制化能力：支持非标长度极细同轴线束加工、特殊颜色标识、特定屏蔽要求等个性化服务，并建立完整的质量追溯体系。

四、医疗设备工程师的选型建议

针对不同的高端医疗设备应用场景，我们为工程师提供以下选型指引：

场景一：一次性内窥镜成像模块

推荐采用20498-026E兼容方案，配合AWG#46极细同轴线，最大限度压缩成像模块厚度，同时满足微型化与高带宽双重需求。

场景二：4K/8K手术显示器内部互连

选择26PIN或更高PIN数版本，确保充足的信号通道，支持高分辨率医疗影像的无损传输；并要求替代方案提供与原厂等效的全屏蔽结构，帮助整机通过严格的医疗EMC测试。

场景三：便携式超声/监护设备

优先考虑替代方案的交期与成本优势——在原厂性能对标的前提下，本土制造商可提供数周级快速交付，显著缩短医疗设备研发与生产周期。

场景四：需耐受消毒灭菌流程的设备

明确指定采用耐高温高湿版本的兼容方案，并配合适当的外壳保护设计，确保连接器在反复灭菌流程中保持长期可靠性。

结语：

CABLINE®-UA II 20498-026E系列以其0.3mm超微间距、极细同轴线架构与多点接地抗EMI设计，正在成为高端医疗设备精密互连的标杆方案。作为专业的I-PEX屏线替代方案制造商，我们致力于在完全对标原厂性能的前提下，为医疗设备工程师提供更灵活的定制能力、更短的交期与更优的成本结构，让每一台高端医疗设备都能拥有"心脏到眼睛"般畅通无阻的数据通道。

📞 如需获取20498-026E兼容方案的样品、规格书或定制报价，欢迎联系我们的工程技术团队，我们将为您的医疗设备项目提供一对一互连选型支持。
