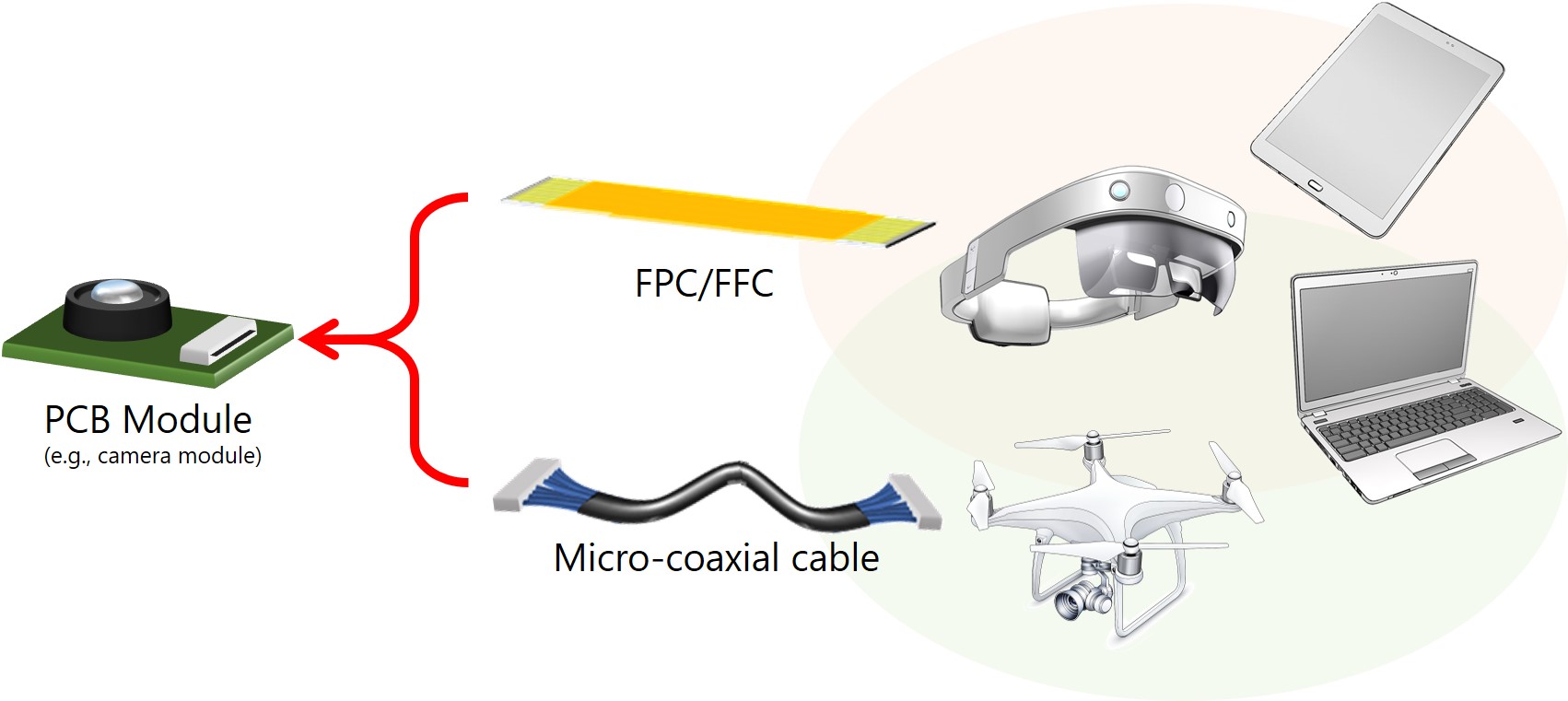

在笔记本、平板、医疗影像、工业显示屏的高速互联设计中，I-PEX FPL 20320系列极细同轴线连接器凭借0.5mm间距、4.3mm嵌合高度、30/40/50 Pin灵活配置，成为eDP HBR2（5.4 Gbps/lane）等高速应用的理想之选。但当原厂交期拉长、成本压力上行时，寻找一款真正"即插即用"的替代方案，绝不是比对一下外观那么简单。

作为替代方案制造商，我们建议客户工程师从以下五个核心维度严审替代品，确保切换过程零风险。

一、严审连接器规格与原厂件的物理兼容性

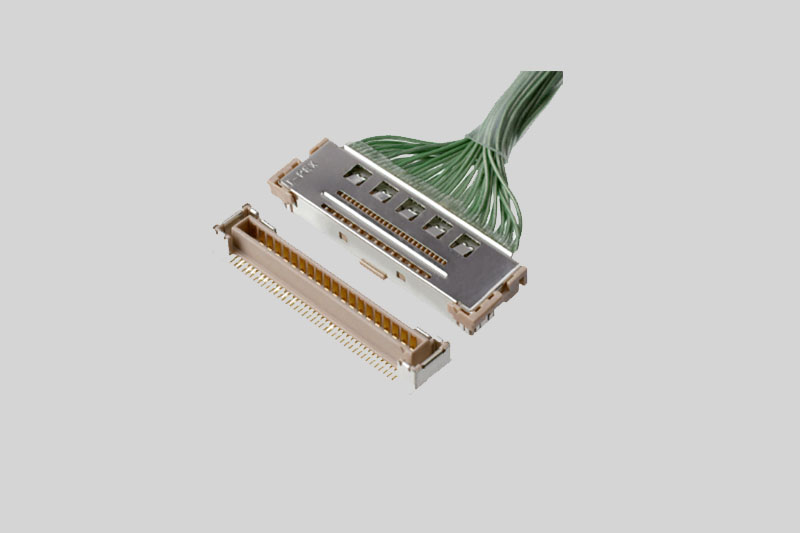

替代的第一步，是确认物理尺寸与电气接口的100%匹配。I-PEX FPL 20320系列的关键规格包括：

• 接点间距：0.5mm

• 嵌合高度：4.50mm Max.（标称4.30mm）

• Pin数配置：30 / 40 / 50 Pin可选

• 适配线规：极细同轴线 #36、#38、#40、#42、#44、#46 AWG

• 嵌合类型：垂直插拔

• 额定电流：AWG#40每触点0.3A，AWG#36可达0.8A

• 线束规格：UL1354，额定温度80℃，额定电压30V

替代厂商必须采用高精度模具，确保20320-R30T-11、20320-R40T-11、20320-050T-11等料号的塑料外壳、端子位置、锁扣结构与高度和原厂完全一致，公差控制在±0.05mm级别，才能与设备主板和屏幕插座严丝合缝，杜绝安装干涉。

二、严审差分阻抗与信号完整性（SI）指标

这是替代失败的高发区。FPL 20320主要用于eDP等高速差分传输，对阻抗连续性极为敏感：

• 差分阻抗：应稳定在100Ω（eDP内置同轴要求±5%以内）

• 插入损耗（S21）：在目标频率范围内应小于规范要求（如-3dB）

• 回波损耗（S11/S22）：数值越小越好（如<-15dB），表明阻抗匹配良好

• 近端/远端串扰（S31/S41等）：数值越低，表明通道隔离度越好

• 屏蔽效能：衡量线缆抵抗外部电磁干扰和防止内部信号外泄的能力

⚠️ 工程警示：eDP链路预算余量极窄，任何微小的阻抗偏移或接触电阻上升，都会导致误码率飙升，表现为间歇性花屏、闪烁或亮度跳变。

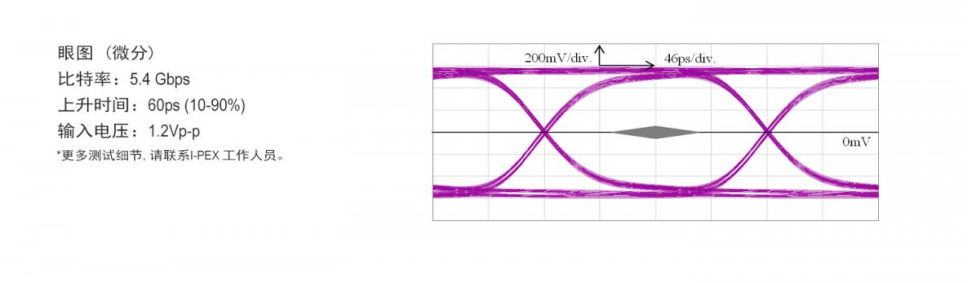

专业的替代方案提供商应能提供基于矢量网络分析仪（VNA）的S参数曲线、时域反射计（TDR）阻抗曲线，以及实际点屏的眼图测试结果，并与原厂件在同条件下做对比，重合度越高，性能一致性越好。

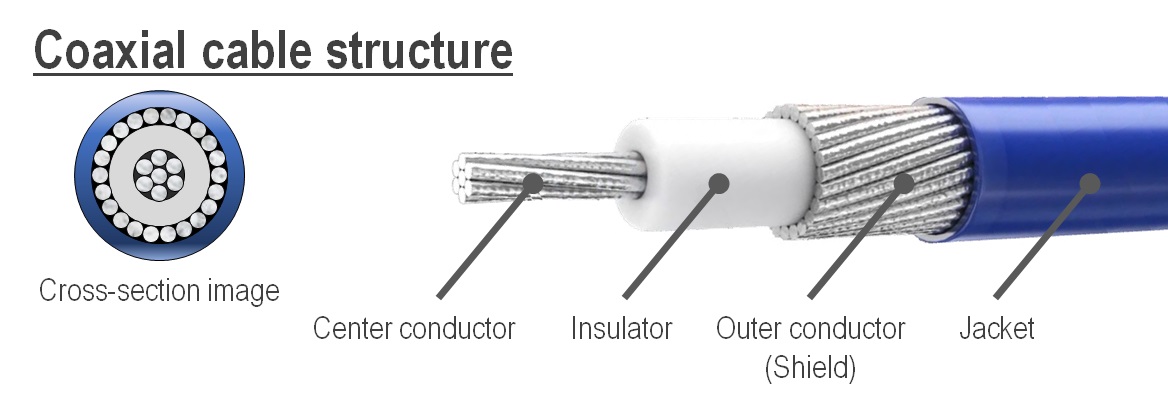

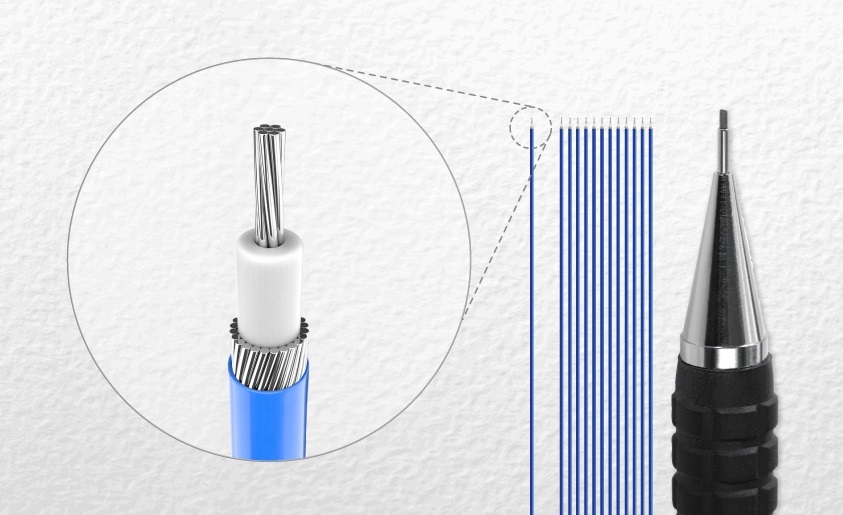

三、严审极细同轴线材结构与屏蔽设计

线材本身决定了高频损耗与抗干扰能力。针对FPL 20320应用的极细同轴线，需重点审查：

1. 绝缘介质：优选高密度微孔发泡FEP，其损耗角正切tanδ低，同等长度信号衰减较实心PE降低40%

2. 线径精度：AWG#36-#46范围内，同心度偏差应≤0.02mm

3. 屏蔽结构：独立铝箔+外层总编织的双层屏蔽是eDP内置同轴的基础方案

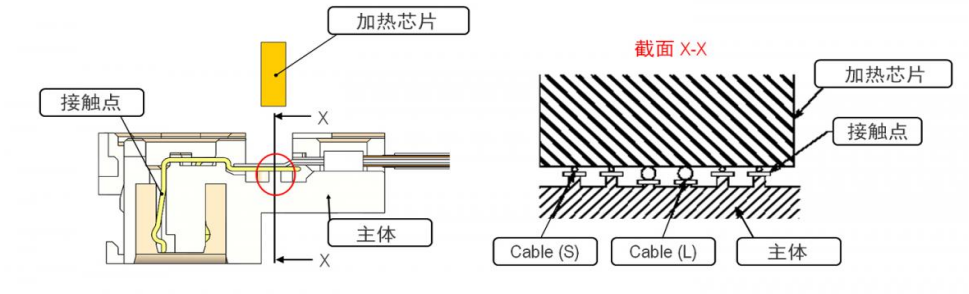

4. 焊接工艺：FPL 20320支持极细同轴线与单芯电子线混合焊接，结构设计应有效避免助焊剂溢出

不同传输距离下的选材策略也不同：1米内的eDP短距离内置屏，常规发泡FEP即可平衡柔性与损耗；而车载、户外宽温场景则需改性发泡PTFE，耐受-40℃~105℃冷热循环且无介电常数漂移。

四、严审机械寿命与环境可靠性

屏线在笔记本转轴、医疗臂、工业设备中存在频繁弯折与温湿度变化，替代方案必须经受以下验证：

• 动态弯折寿命：在最小弯曲半径下进行至少数万次弯折循环，测试后电气性能无衰减

• 插拔寿命：锁扣机构需具备清晰的卡扣触感与声音反馈，并进行多次插拔循环模拟测试，确保弹力不衰减

• 高低温循环：验证在-40℃~85℃（连接器）及-20℃~210℃（线束）范围内的稳定性

• 接触电阻：端子镀层厚度与工艺直接决定寿命，需确保接触电阻≤50mΩ

• 湿热存储：高温高湿环境下绝缘材料无老化、端子无氧化

五、严审供应商的验证资料与定制能力

真正有实力的替代方案制造商，应当能做到：

📋 完整的合规与测试资料

• UL认证、环保报告、阻燃检测

• 导通阻抗、耐电压、绝缘电阻的全检报告

• S参数、TDR、眼图等信号完整性测试数据

• 如需用于车载、医疗等领域，应具备相应的体系文件

🛠 灵活的定制能力

• 支持30/40/50 Pin全系列料号对应

• 支持#36-#46 AWG线规灵活选型

• 线束长度、网管、醋酸布缠绕等按客户需求定制

• 支持极细同轴线与离散线混合焊接

🔧 快速打样与量产保障

• 具备micro coax量产经验与自动化产线

• 独立可靠性实验室

• 与原厂件1:1复刻打样能力

写在最后：

采购I-PEX FPL 20320屏线替代品，本质是一次高速互联链路的重新验证。外观相似≠性能等价，低价≠降本。我们建议工程师在样品阶段就要求供应商提供S参数曲线、TDR阻抗报告与点屏眼图，用数据说话，才能让替代方案真正"无缝切换、性能持平甚至更优"。

如果您正在为笔记本、平板、医疗设备、工业显示屏寻找FPL 20320系列的替代方案，欢迎联系我们的工程团队，我们将基于您的Pin数定义、线长、线规与应用环境，提供1:1对标打样与全套SI测试报告。

💡 定制咨询时请提供：原厂料号（如20320-R30T-11）、Pin数、线材规格（AWG#）、线束长度、应用场景与预计订单量——这将帮助我们24小时内输出替代方案书与报价。
