ERNI MiniBridge 234472-E 的技术参数与信号完整性表现，解析其在高速通信设备紧凑互联中的关键角色，为客户工程师提供选型参考。

一、为什么高速通信设备离不开"小而稳"的连接器

在 5G 前传、数据中心交换机、基站射频单元等高速通信设备中，工程师往往把注意力集中在 25Gbps、56Gbps 甚至 224Gbps 的主通道连接器上，却忽略了一个事实：整机内部还有大量控制信令、状态反馈、传感器读数、风扇与电源监控等信号，同样需要穿越连接器。

这些信号虽然速率不一定进入"高速"范畴，但它们对阻抗连续性、接触可靠性、抗振抗冲击的要求一点都不低。一旦这些"辅助通道"出问题，整机就可能误报、掉电甚至连锁重启。

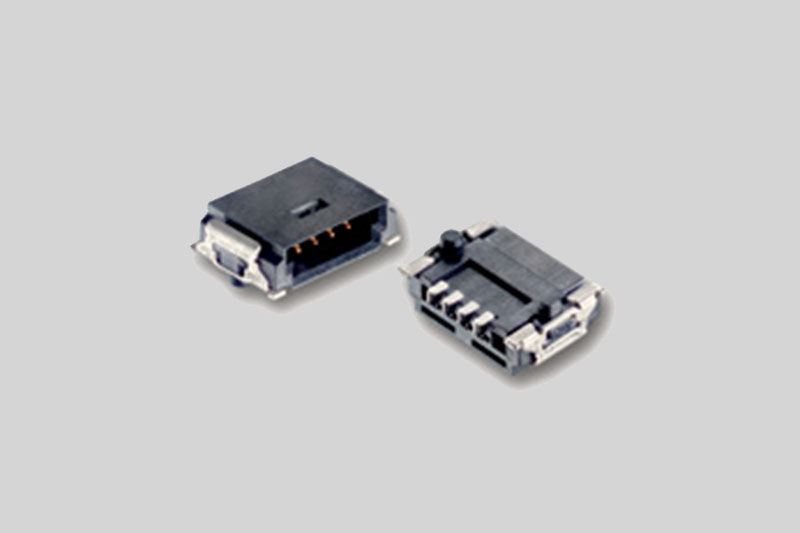

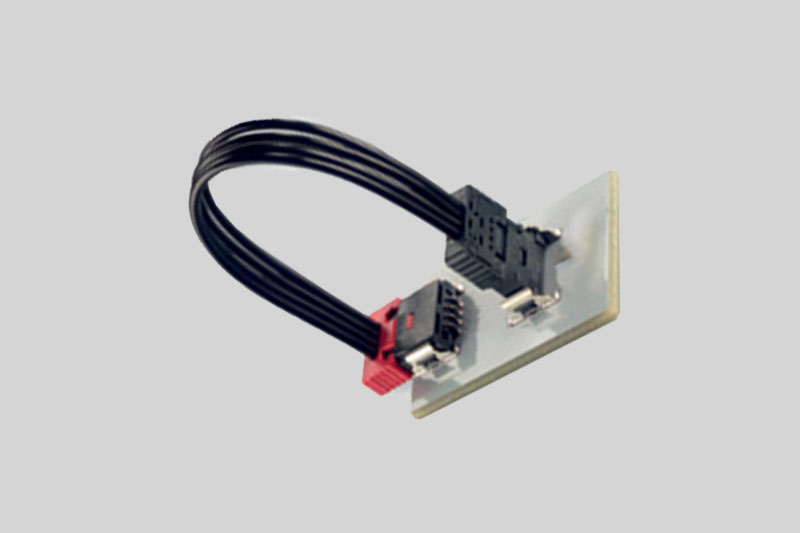

ERNI MiniBridge 234472-E 正是为这类场景而生——它以 1.27mm 极小间距、10 位单排、镀金触点、IDC 端接的紧凑结构，在高速通信设备的 PCB 与分散功能单元之间，承担起"信号桥梁"的关键角色。

二、ERNI MiniBridge 234472-E 的核心参数解读

根据 TE Connectivity 官方数据表，234472-E 的关键参数如下：

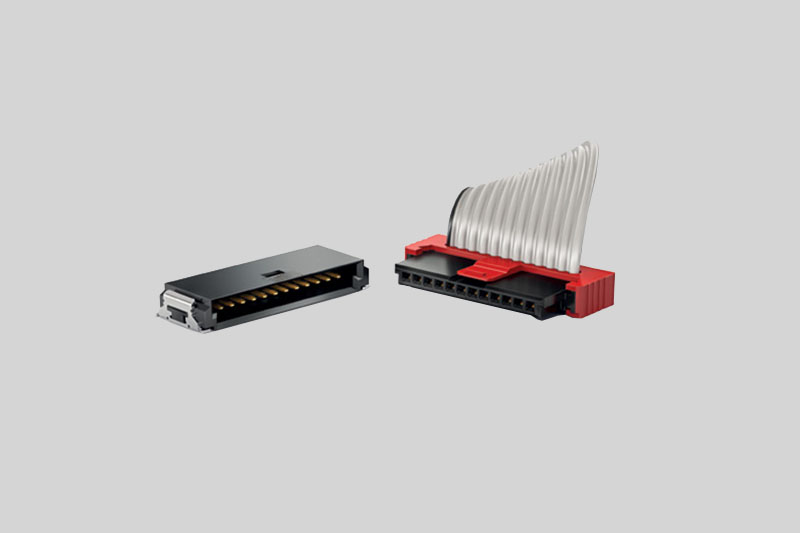

• 连接器系统：线对板（Cable-to-Board），单排 10 位

• 间距：1.27mm（0.05 英寸），极致紧凑

• 端接方式：IDC 绝缘置换连接，适配 24-26 AWG 散线或带状电缆

• 触点镀层：金（Au），确保低接触电阻与长寿命

• 额定电流：单针最高 8.7A

• 工作温度：-55℃ 至 +150℃

• 外壳材料：LCP（液晶聚合物），UL 94V-0 阻燃

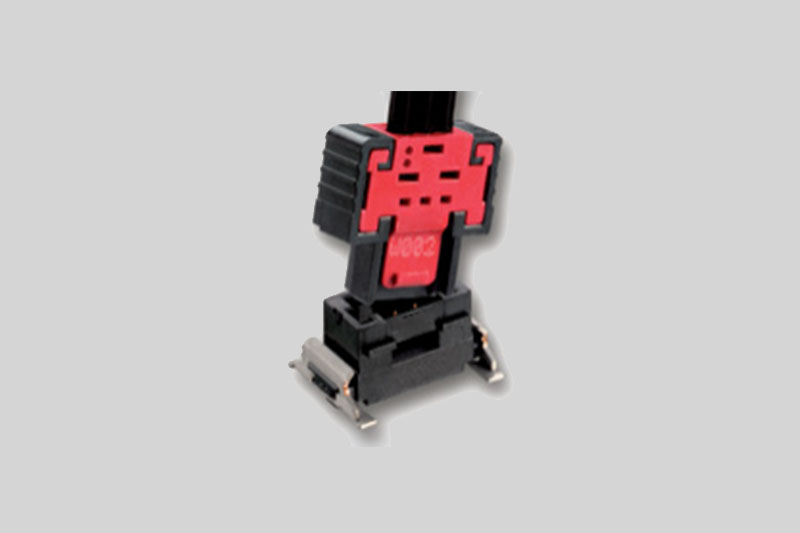

• 机械保持：带正向锁止（Positive Lock）与极化对准

• 合规：欧盟 RoHS、ELV、中国 RoHS 2 全面合规

💡 LCP 材料不仅阻燃等级高，其低介电常数（Dk≈2.9~3.2）和低损耗因子（Df≈0.002~0.004）也为信号完整性提供了基础材料保障。

三、信号完整性视角：234472-E 在高速设备中的真实价值

高速通信设备的信号完整性（SI）核心指标包括插入损耗、回波损耗、串扰、阻抗匹配。对于 234472-E 这类 1.27mm 间距的线对板连接器，其在 SI 层面的价值体现在三个维度：

1. 阻抗连续性与反射控制

MiniBridge 系列官方资料明确指出，该系列具备"出色的信号完整性"，在同为 1.27mm 网格的强固型 SMC 连接器上可实现高达 3Gbit/s 的数据速率。234472-E 采用镀金触点与 LCP 外壳，配合 IDC 端接的低感抗特性，在 1Gbps 以下控制/监测信号场景下，回波损耗与插入损耗表现稳定，可有效避免阻抗突变引发的反射。

2. 串扰抑制与高密度适配

1.27mm 间距在 10 位单排布局下，相邻信号间的物理隔离经过优化。对于高速通信设备中并行传输的多路 GPIO、I²C、SPI、RS485 等信号，其串扰水平满足工业级应用要求，保障多通道并行信号的隔离度。

3. 机械可靠性兜底电气性能

Koshiri 防呆设计 + 正向锁止 + 极化对准，意味着即便在设备运输振动、机房风扇高频振动环境下，连接器也不会松脱或斜插损伤。而振动导致的微断开，恰恰是高速信号出现误码的重要源头之一。234472-E 的"高抗振"基因，从源头降低了 SI 劣化风险。

四、在高速通信设备中的典型应用场景

基于 MiniBridge 系列的官方应用版图，234472-E 在高速通信设备中的落地场景非常清晰：

📡 基站与射频单元（RRU/AAU）

• 射频前端校准信号、温感反馈、天线倾角控制信号的板外延伸

• 150℃ 耐温特性可直接部署于功放附近高温区域

🖥️ 数据中心交换机与路由器

• 风扇阵列控制与转速反馈

• LED 状态指示、LCD 本地控制面板连接

• 机框内分散功能模块（电源监控、MCU 小板）的紧凑互联

⚙️ 工业级通信网关与边缘计算设备

• 机器控制器 I/O 扩展

• 手持式调试终端、维护接口

• 变频器、DC/DC 充电器等电源电子设备的信号桥接

🏥 医疗通信与超声设备

• 超声探头多通道低噪声信号采集

• 便携式诊断设备的轻量化互联

五、客户工程师选型时必须关注的四个要点

如果你正在为高速通信设备评估 234472-E，建议从以下四个维度做选型核对：

1. 速率匹配：234472-E 适合 1Gbps 以下的控制/信号/电源场景；若主通道需要 25Gbps 以上，请选用 ERNI MicroSpeed 等专门针对高速优化的连接器系列。

2. 线缆规格：确认所用 AWG 24 或 26 散线/带状电缆与 IDC 端接工艺匹配；IDC 无需剥线，可提升产线装配效率 60%。

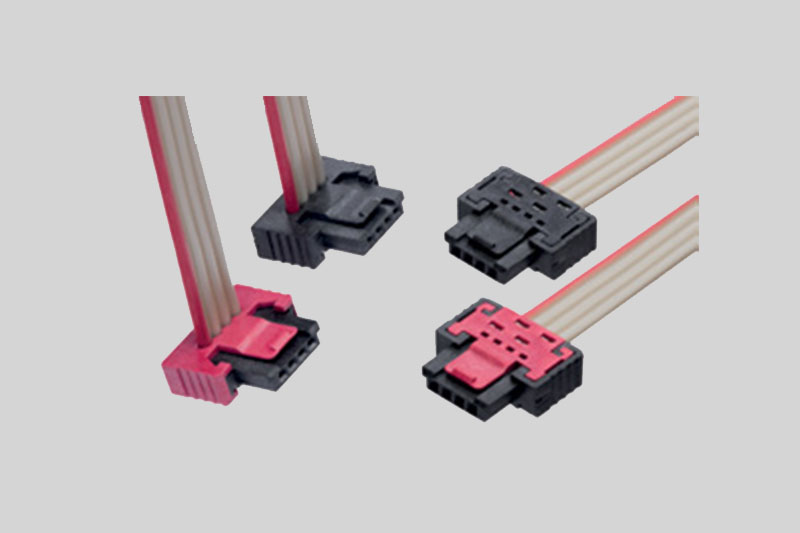

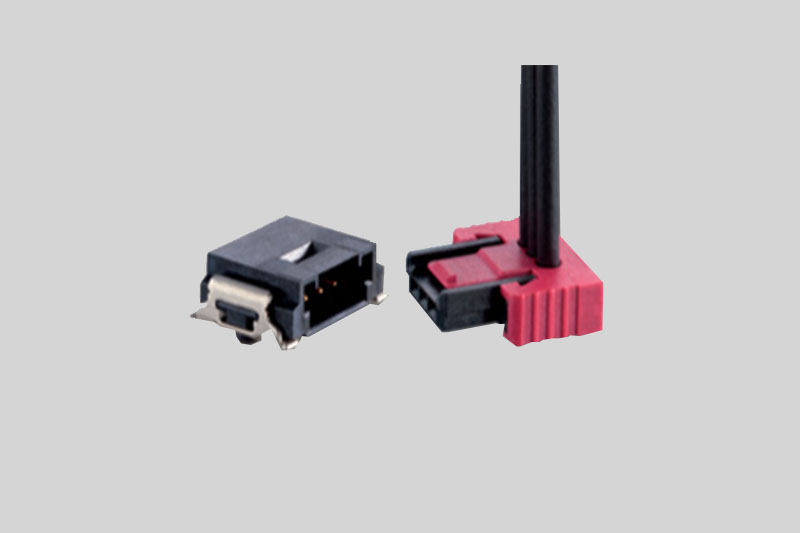

3. 锁止方式：普通抗震场景选黑色标准版；高振动/高冲击环境务必选红色 Koshiri 高抗振版本（需工具解锁）。

4. 合规与环保：234472-E 全面满足 RoHS3、ELV、中国 RoHS 2，UL 94V-0 阻燃，可直接用于出口设备。

⚠️ 提醒：市场上存在标称"兼容 MiniBridge"的替代料，但公差控制、镀金厚度、LCP 材料批次差异会直接影响 SI 表现。替代选型务必索要完整的可靠性测试报告（接触电阻稳定性、热循环、焊点推力）。

六、结语：小连接器里的大乾坤

在高速通信设备的系统架构中，真正的可靠性不仅取决于主通道的高速连接器，更取决于每一根控制线、每一路反馈信号的稳定传递。ERNI MiniBridge 234472-E 以 1.27mm 的精密间距、8.7A 的单针载流能力、-55℃ 到 150℃ 的宽温域、镀金触点的长寿命，以及 TE Connectivity ERNI 品牌的工艺背书，成为高速通信设备紧凑互联场景下的"隐形功臣"。

对于客户工程师而言，提前在概念设计阶段介入连接器选型、协同优化端到端信号完整性，往往比后期"打补丁"更具成本效益。如果您正在评估 234472-E 或需要 MiniBridge 系列的样品、报价、替代方案对比，欢迎与我们联系——我们提供从技术参数核对、料号匹配到批量供货的全链条支持，助力您的通信设备项目快速落地。
