ERNI MaxiBridge高可靠性连接器为样本，深入解析线对板连接技术在汽车电子、工业自动化等领域的技术演进趋势，为客户工程师提供选型参考。

一、高可靠性线对板连接器的时代背景

随着新能源汽车、工业自动化、医疗设备等领域的快速发展，线对板连接器作为电子系统内部互连的重要基础元件，其作用愈发关键。在复杂的车载与工业环境中，连接器必须具备良好的抗振动性能、耐高温能力及长期可靠性，才能确保系统稳定运行。

在这一背景下，ERNI MaxiBridge连接器系统凭借2.54mm间距、单排和双排结构、最高12A/触点的高电流额定值，成为高应力、节省空间连接的代表性解决方案。透过MaxiBridge，我们可以清晰地看到未来高可靠性线对板连接技术的发展方向。

二、ERNI MaxiBridge的核心技术特征

MaxiBridge是TE Connectivity旗下ERNI品牌推出的高性能线对板连接器系统，其技术特性集中体现了当代高可靠性连接器的设计理念：

1. 灵活的引脚配置与高载流能力

提供2至20个触点的单排和双排结构，每个触点电流额定值高达12A（取决于电缆规格），适配26AWG至18AWG多种线径，可在较宽范围内调节电流承载能力。

2. 双重锁止与抗振设计

壳体闭锁提供高保持力，弹簧触点采用双重锁定机制，有效防止由于振动引起的触点松动，符合VW75174和USCAR-2等车规标准。

3. 宽广的环境适应性

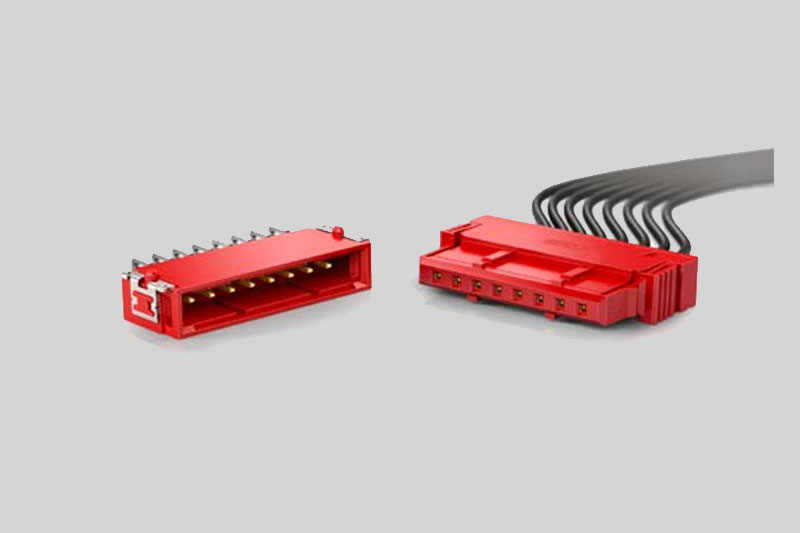

工作温度范围达-55°C至+150°C，能够承受极端环境考验。可选垂直和直角公头设计，配合180°电缆出口的母头压接连接器，为PCB布局提供了极大的设计灵活性。

4. 防误插与颜色编码

提供黑色、蓝色、绿色、红色等多种颜色编码方案，白色版本专为照明应用设计以避免暗影，配合强健的互锁系统，可防止错配并提升装配效率。

三、从MaxiBridge看线对板连接技术的四大演进趋势

1. 小型化与高载流并重

电子系统向高集成度方向演进，要求连接器在缩小体积的同时保持高载流能力。MaxiBridge以2.54mm标准间距实现了单触点12A的载流水平，证明"小而强"已成为可能。未来线对板连接器将继续向更小间距（如1.25mm、1.0mm甚至0.5mm）演进，但对端子的模具精度和配合公差提出了极高要求。

2. 抗振动与双重锁止成标配

汽车行驶中的振动、工业现场的机械冲击，是导致连接器接触失效的主要原因。MaxiBridge通过壳体闭锁+弹簧触点双重锁定，从根本上解决了微动磨损问题。这一设计思路已被行业广泛采纳——二次锁止（TPA）设计可提升保持力30%-50%，成为高可靠性连接器的标准配置。

3. 车规级标准全面渗透

MaxiBridge符合USCAR-2和LV214等汽车行业标准，这一合规能力正是当前线对板连接器的重要演进方向。无论是汽车电子还是工业控制，连接器都需要通过USCAR-2、LV214、IP67/IP69K等严苛认证，才能在新能源三电系统、BMS、ADAS等场景中可靠应用。

4. 应用场景的持续拓展

MaxiBridge已广泛应用于汽车LED尾灯和前照灯、TFT显示器、红外测距传感器、平视显示器、仪表板元件，以及风扇、控制台、LCD、TFT、LED显示器等。在工业领域，传感器、致动器、阀门技术、机器人、电子显示板等都是其典型应用场景。这种跨领域的适应性，代表了高可靠性连接器"一物多用、平台化设计"的发展趋势。

四、客户工程师的选型启示

基于MaxiBridge的技术特点，客户工程师在选型高可靠性线对板连接器时应重点关注以下维度：

电气参数匹配：明确额定电流、电压与设备供电需求匹配。例如MaxiBridge单触点最高12A，QT版本最高7A，需根据实际负载合理选择。

锁止机制评估：优先选用带二次锁止（TPA）或双重锁定结构的型号，在汽车振动环境下有效防止端子松脱。

环境适应性验证：户外、车载、工控等复杂环境，需选择宽温、抗震等级更高的专用型号，并优先选择通过USCAR-2、LV214等车规认证的产品。

防误插设计：选择具备颜色编码或物理键位防错设计的产品，减少装配错误，降低生产线成本。

供应链考量：高可靠性连接器是长周期产品，建议优先选择有现货保供能力、有自主开模制造能力的厂家，避免因缺货导致产线停滞。

五、结语：技术演进下的选型新思维

从ERNI MaxiBridge的技术特质可以清晰看出，高可靠性线对板连接器正朝着"小型化、高载流、抗振动、宽温域、标准化"的方向加速演进。对于客户工程师而言，选型已不再仅仅是"能连上就行"，而是要综合考虑电气性能、机械可靠性、环境适应性和全生命周期成本。

在新能源汽车渗透率持续提升、工业4.0深入推进的当下，选择一款像MaxiBridge这样经过车规验证的高可靠性连接器，不仅能提升产品本身的可靠性，更能为后续的系统集成、维护升级预留充足空间。

💡 工程师选型建议：在项目早期介入连接器选型，充分考虑振动、温升、防误插等实际工况，比后期返工修改PCB布局的成本要低得多。
