在超薄笔记本、医疗显示屏、工业HMI、汽车中控屏等高密度电子设备的"最后一厘米"互连中，日本I-PEX CABLINE®-V 20346系列极细同轴屏线长期占据高端市场。其中，20346-010T-32R作为该系列10Pin经典料号，凭借0.4mm精细间距与极细同轴结构，成为LVDS/eDP高速显示传输的优选方案。本文面向客户工程师，从原始技术边界出发，系统拆解这款屏线电缆的核心参数，并给出可落地的国产化替代路径。

一、20346-010T-32R 核心规格与技术边界

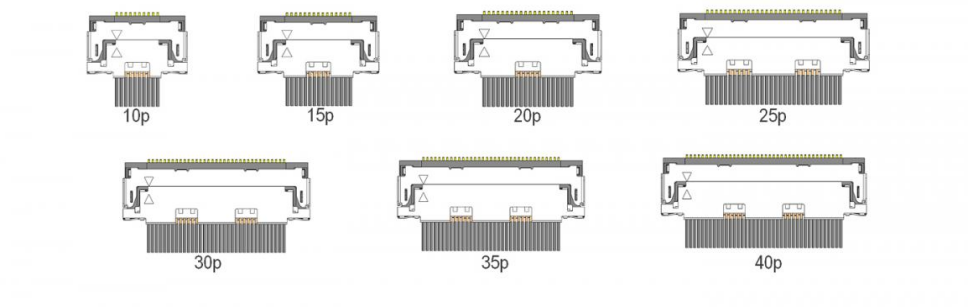

要谈替代，必须先吃透原厂规格。I-PEX 20346-010T-32R是CABLINE® V系列中专为micro coaxial cable设计的0.4mm间距微型同轴插头外壳，与20345系列插针端子、20347系列板端母座配套使用。

其核心机械与电气参数如下：

• 接点间距：0.4mm，10Pin单列结构

• 嵌合高度：最大1.15mm（标称1.00mm），水平插拔方式

• 线缆兼容：AWG #40 / #42 / #44 / #46 极细同轴线；可选用AWG #36、#38离散线

• 高速性能：支持USB 3.1 Gen1（5Gbps/通道）、eDP（2.7Gbps）、MIPI、V-By-One HS（4Gbps）等协议，最高传输频率可达6GHz

• 工作温度：-40℃ ~ +85℃，适用于车载、工业等宽温场景

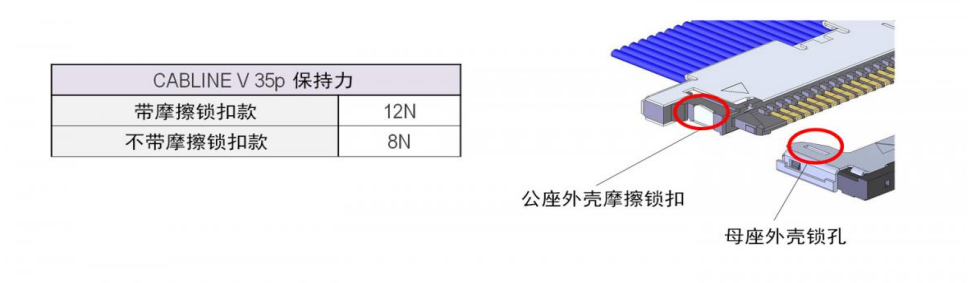

• 锁扣结构：外壳摩擦锁设计，提供高保持力，防止不完全对插与意外松脱

• 接触可靠性：母座端子采用音叉式设计，插拔时可排除异物，导通稳定性强

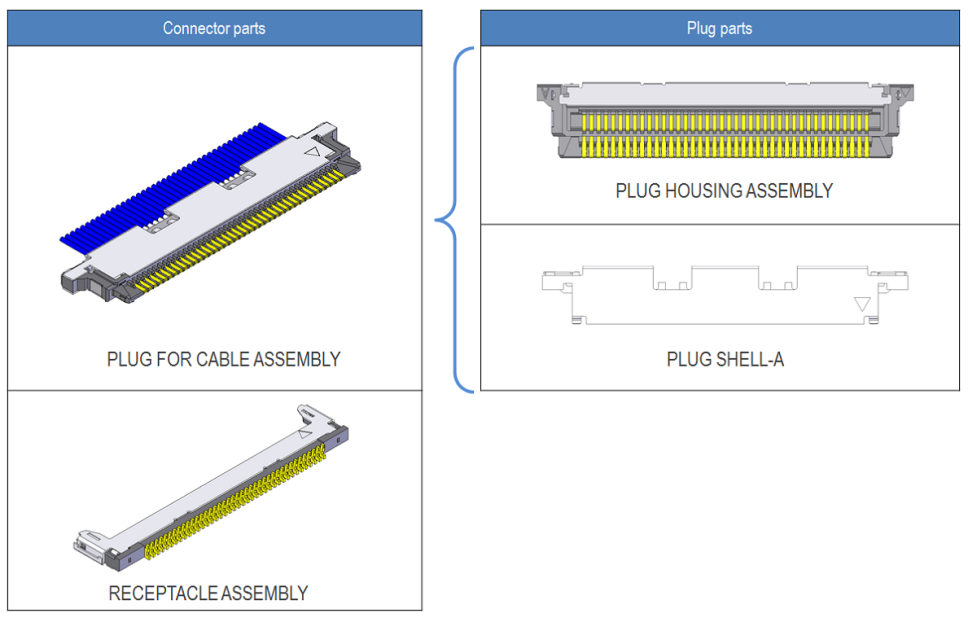

💡 工程师选型提示：20346-010T-32R属于"插头外壳（Plug Housing）"，完整线端组件还需搭配20345-010T-32R插头端子与2047-0103金属外壳。替代方案必须保证三件套的尺寸与电气性能100%对标。

二、为什么LVDS高速屏线偏爱极细同轴结构

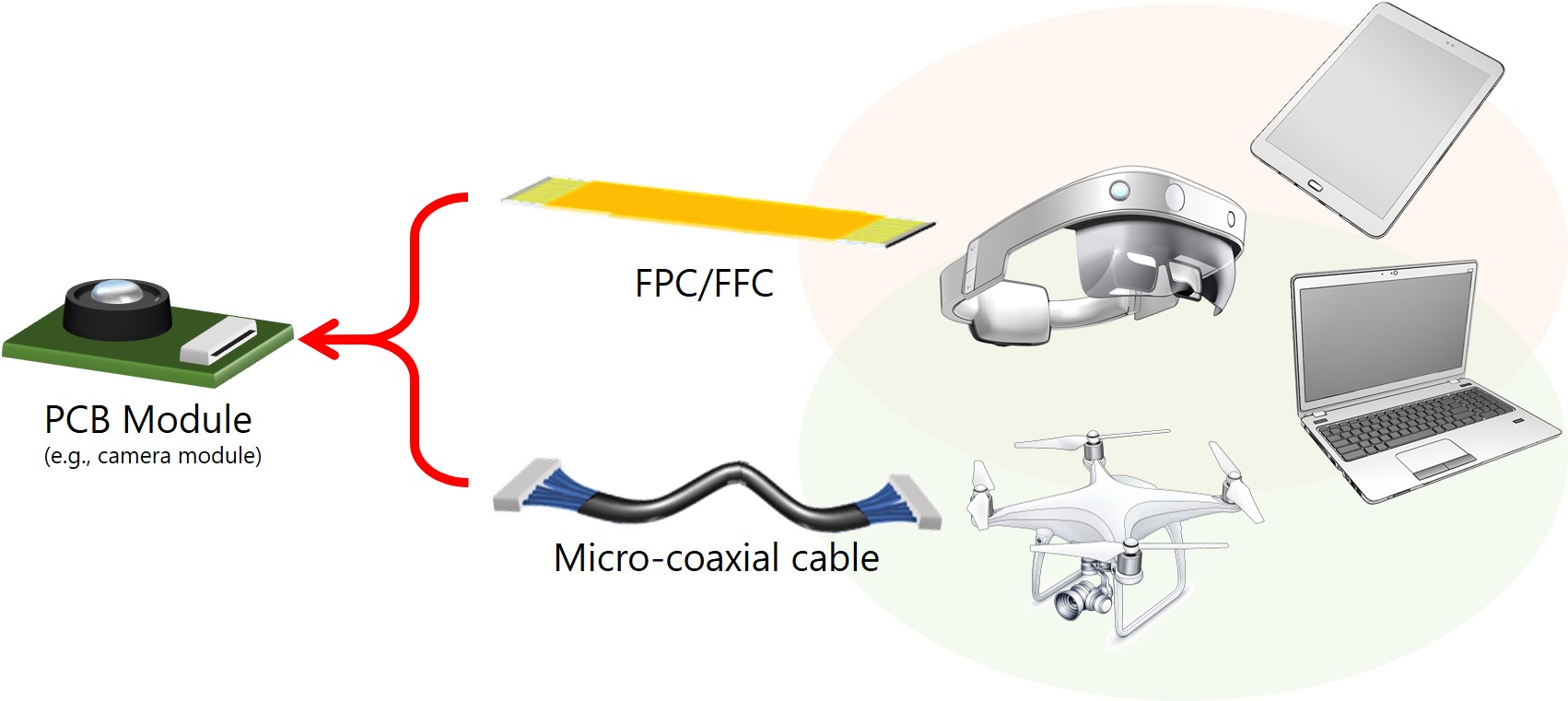

传统的FPC软排线在4K/8K高分辨率、高刷新率显示场景下，面临三大瓶颈：串扰严重、阻抗难控、EMI超标。而20346-010T-32R所使用的极细同轴线束，恰好针对性破解这些痛点：

1. 单线独立屏蔽，串扰极低

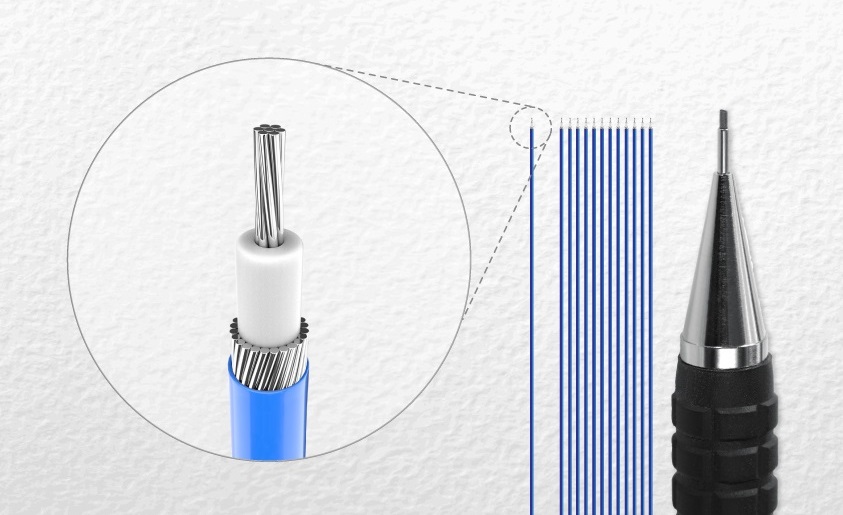

每根极细同轴线拥有独立的中心导体+绝缘层+编织屏蔽层结构，屏蔽覆盖率超过90%，在密集布线环境中有效抑制线间串扰。

2. 阻抗一致性好

极细同轴线束通常设计为50Ω或100Ω精密阻抗结构，严格匹配LVDS、eDP等差分接口的阻抗要求，最大限度减少信号反射。

3. 弯折寿命优异

42~#46 AWG极细线径带来极佳的柔韧性，可适应折叠屏、可穿戴设备以及动态运动场景中的连续弯折需求。

4. 小型化优势明显

0.4mm间距+1.15mm合高的极致紧凑设计，让屏线能够轻松嵌入厚度不足10mm的超薄设备中，为Z向空间严重受限的设计释放宝贵余量。

正因如此，20346系列被广泛应用于TV、液晶显示器、笔记本电脑显示屏、汽车显示屏、工业显示屏、医疗显示屏、无人机等设备的主板与屏端互连。

三、国产化替代的关键对标维度

对于寻求I-PEX 20346-010T-32R替代方案的工程师，不能仅看"能否插上"，而要进行多维度的工程对标：

🔧 尺寸兼容性（Drop-in Replacement前提）

替代连接器的外形尺寸、合高（≤1.15mm）、引脚定义必须与原装100%兼容，确保可直接替换，无需改板。

⚡ 电气性能对标

重点验证高频性能：特性阻抗偏差控制在±5Ω以内（通过TDR测试）、高速眼图测试、误码率测试、EMI测试均需达标。专业替代供应商会建立高速信号测试平台，模拟实际应用场景进行全维度验证。

🌡️ 环境适应性对标

工作温度范围需覆盖-40℃~+85℃，并在高温环境下保持绝缘性、信号传输稳定性与抗老化能力，以适应笔记本电脑、车载摄像头模组、医疗探头等连续工作场景。

🏭 制程能力对标

日本热压焊接机、自动裁剥线机、影像测量仪、阻抗测试仪是高品质极细同轴线束的必备生产设备。替代厂商的制程能力直接决定产品良率与一致性。

📋 定制灵活度

原厂标准品往往交期长达6-10周，而专业替代厂商可提供长度、线规、线色、接点定义及外观的全套定制加工，交期与成本优势显著。

四、我们的20346-010T-32R替代方案与服务承诺

作为专业的I-PEX屏线替代方案制造商，我们深耕极细同轴线束领域，针对20346-010T-32R提供原厂级替代产品：

✅ 100%尺寸兼容：0.4mm间距、10Pin、1.15mm合高、水平插拔、摩擦锁扣结构，与原装CABLINE® V 20346系列完全对插兼容。

✅ 线材规格全覆盖：支持AWG #40/#42/#44/#46极细同轴线，也可根据客户需求选用#36/#38离散线，匹配不同速率与距离要求。

✅ 完整测试验证：每批次产品均进行通断测试、绝缘电阻测试、耐压测试，并通过TDR阻抗测试确保特性阻抗偏差控制在±5Ω以内；可应需求提供眼图测试、EMI测试报告。

✅ 应用案例成熟：方案已在笔记本4K 120Hz显示模块（4通道eDP，总带宽17.28Gbps）、工业相机4096×2160@60fps图像传输（30cm距离10Gbps稳定传输）等项目中成功落地。

✅ 定制化服务：长度、线规、线色、接点定义以及外观，均可按照您的要求定制加工，彻底摆脱原厂标准品交期长（6-10周）、MOQ高的束缚。

✅ 应用领域广泛：TV、液晶显示器、无人机、医疗显示屏、工业显示屏、汽车显示屏、笔记本电脑、台式电脑显示屏等全场景覆盖。

📌 工程师合作建议：在产品设计早期即引入替代供应商参与接口技术选型，若产品生命周期较长，可考虑兼容性设计与升级空间预留。供应商选择除技术能力外，还应评估其质量控制体系、交付能力与技术支持响应速度。

I-PEX CABLINE®-V 20346-010T-32R作为LVDS极细同轴屏线电缆的标杆料号，其0.4mm间距、10Pin、高速传输与宽温适应的技术特性，定义了高端显示互连的规格基准。通过选择具备完整制程能力与测试体系的国产替代方案，工程师不仅能显著降低采购成本、缩短交期，更能获得更贴近需求的定制化技术支持。

如果您正在为20346-010T-32R的长交期、高成本所困扰，欢迎联系我们获取免费样品与定制方案。我们的技术团队将基于您的具体应用场景（屏端型号、传输速率、走线距离、工作环境），提供一对一的选型建议与试样服务，让国产替代真正成为您产品竞争力的加速器
