面向设备研发与采购工程师，深入解析 I-PEX CABLINE®-SS 20373-R30T-06 极细同轴线屏线的技术边界，并系统阐述国产兼容替代方案在性能对标、信号完整性、定制响应与供应链韧性上的实战价值，为高速屏线选型提供可落地的第二货源思路。

一、20373-R30T-06 的技术画像：为什么它是高速屏线的"硬骨头"

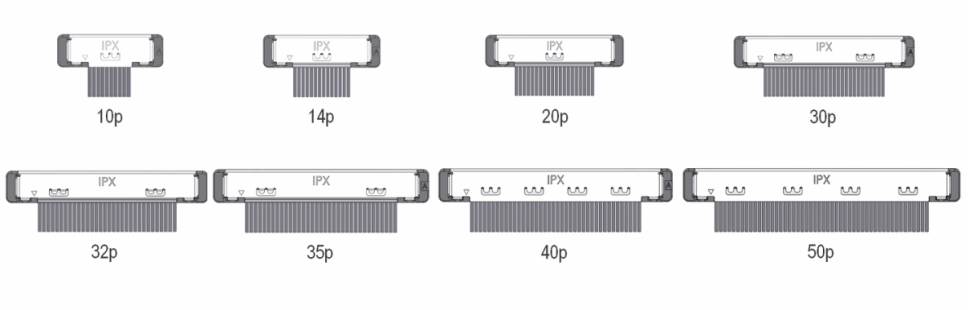

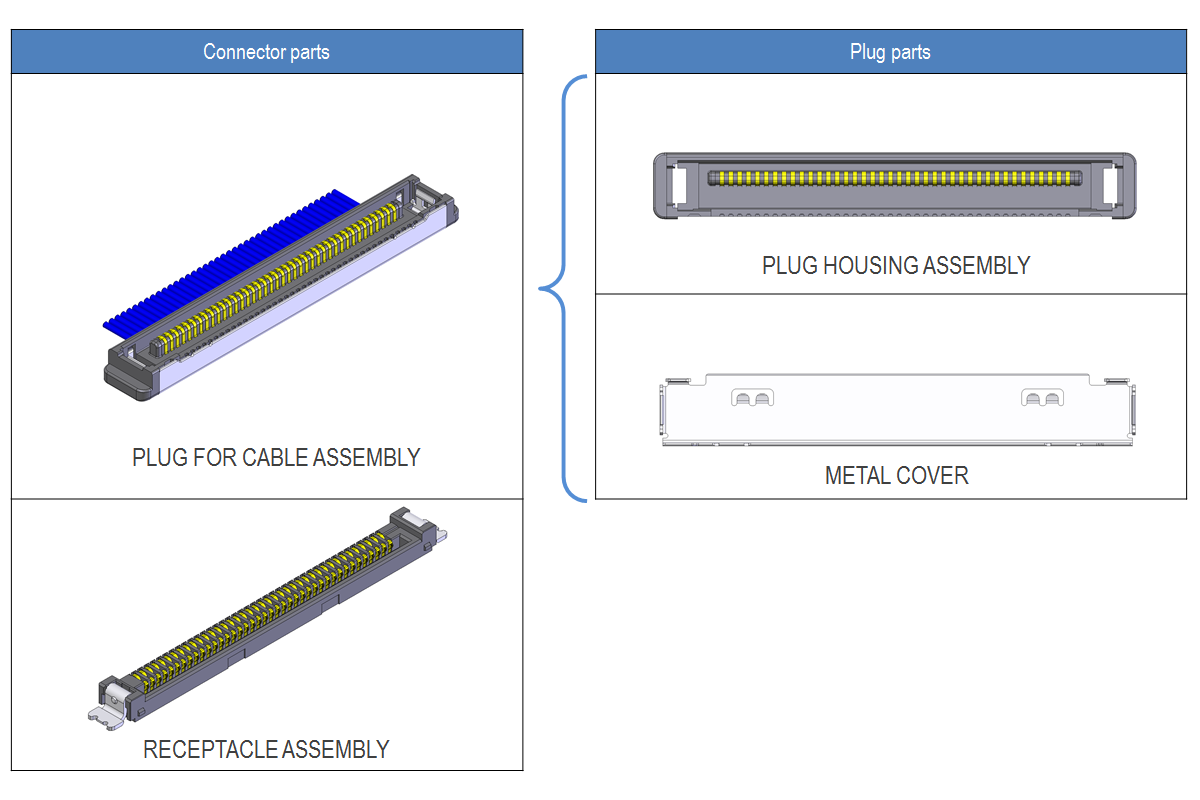

I-PEX CABLINE®-SS 20373-R30T-06 隶属 CABLINE®-SS 系列超薄型微型同轴连接器，是 0.4mm 间距、30Pin 版本的极细同轴线端（Plug）料号，常与本司 20380-R30T-06 等同系母座或线缆总成配套使用。它的"难替代"并非营销话术，而是由几项硬指标共同决定的：

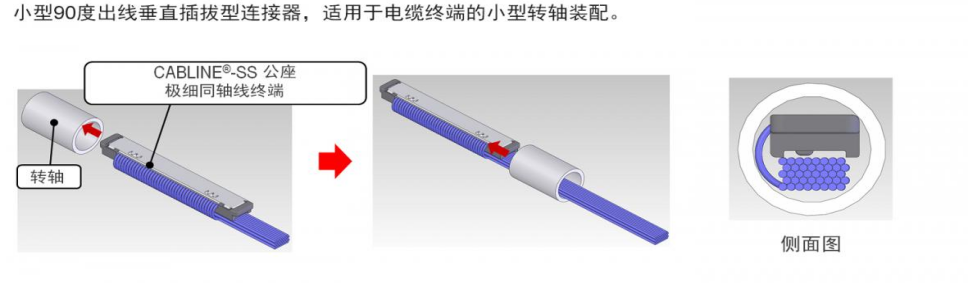

• 尺寸极限：接点间距 0.4mm，组合高度标称 1.65mm、最大 1.85mm，连接器深度 3.0mm，窄小型公座可穿转轴，专为笔记本铰链、平板转轴等极限空间设计

• W-Point 双点接触：I-PEX 独有结构，在插拔与振动冲击下提供双触点冗余，大幅提升接触可靠性

• 高速传输能力：每通道典型 5.4Gbps，最高可达 16Gbps，兼容 USB 3.1 Gen1、eDP HBR3/2、HDMI 2.0、V-by-One HS 等协议

• 线缆适配性：支持 AWG#38–#46 极细同轴线，额定电流随线径从 0.24A 到 0.40A 不等

• 环境适应性：工作温度 -40℃ 至 +85℃，并提供耐高温高湿（高压灭菌）可选版本

对工程师而言，这款料号几乎是为"轻薄 + 高速 + 可靠"三角不可能定律量身定做的解决方案——也正是因此，任何号称"替代"的方案都必须在这五个维度上逐项对标，否则就是伪替代。

二、极细同轴线的信号完整性：国产方案必须跨过的"技术门槛"

在 4K/8K 显示、高清摄像头模组等场景中，屏线不再是简单的"通电导线"，而是决定画面质量的高速传输链路。国产替代方案若要在 20373-R30T-06 的对标中站住脚，必须在以下四个工程要点上做到可验证：

1. 特性阻抗的稳定控制

高速差分信号对阻抗匹配极度敏感，任何微小偏差都会导致信号反射、眼图闭合，引发花屏与闪烁。优质极细同轴线通过精确控制内导体直径、绝缘介质介电常数与屏蔽层同心度，将差分阻抗锁定在 100Ω±10% 范围内，部分高速应用还可提供 50Ω 或 45Ω 单端阻抗版本。

2. 低损耗介质与导体材料

4K 传输通常需要 6GHz 以上带宽，8K 则达 12GHz 或更高。国产高端方案应采用发泡 FEP 或 PTFE 低损耗介质，配合镀银铜导体抑制高频表皮效应，在数十厘米传输距离内保持平坦的频率响应与低插入损耗。

3. 多层屏蔽与串扰抑制

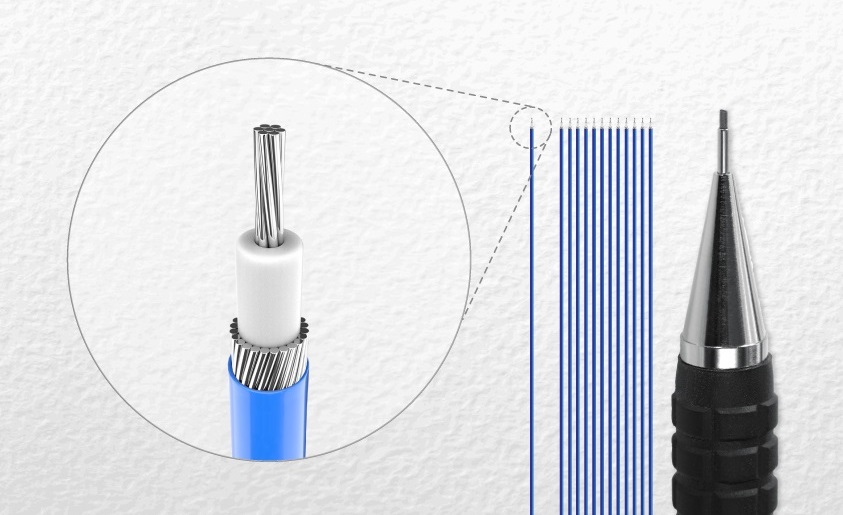

极细同轴线"每根信号线独立屏蔽"的结构，是其在 EMI 抗干扰上碾压 FPC 与排线的核心优势。采用铝箔 + 编织网双层屏蔽（覆盖率 ≥85%），并在模组端与主板端实现屏蔽壳连续接地，可显著提升 EMC 测试通过率。

4. 端接工艺与在线检测

连接器过渡区的阻抗连续性、焊点均匀性直接决定高频性能。成熟制造商通过自动化焊接产线 + 在线阻抗检测 + 矢量网络分析仪（VNA）抽检，确保每根线束的插损（S21）、回损（S11）等 S 参数在原装对标范围内。

💡 工程师选型提示：要求供应商提供 VNA 测试报告与阻抗分布曲线，比单纯看"Pin-to-Pin 兼容"更能反映真实替代能力。

三、国产替代的实战优势：从"平价替换"到"价值重构"

围绕 20373-R30T-06 的国产极细同轴线方案，其价值远不止于"BOM 成本下降"这一单一维度，而是对原装进口模式痛点的系统性回应：

🎯 痛点一：原装交期 12–16 周，拖累产品上市节奏

国产方案依托本地自动化产线与成熟电子产业配套，标准交期可压缩至数周，并支持急单加急服务，让研发打样与量产爬坡不再被海外排期"卡脖子"。

🎯 痛点二：原装品牌溢价高，量产 BOM 压力巨大

通过核心原材料本土化采购、结构优化提升注塑良率、资源聚焦于精密制造而非跨国运营，国产方案在确保电气与机械性能达标的前提下，实现制造成本的合理化降低，让产品价值直接体现在性能与可靠性上。

🎯 痛点三：非标需求响应迟缓

国内硬件迭代极快，线长非标、特殊屏蔽要求、特定阻抗调整、颜色标识等定制需求，本土制造商可快速响应打样，大幅缩短研发验证周期。

🎯 痛点四：单一海外货源的断供风险

在地缘政治与全球物流波动背景下，建立合格的第二货源（Second Source）是供应链韧性的必备策略。国产 20373-R30T-06 兼容方案可无缝对接现有 PCB 布局，做到"无需改板、直接替换"，从根本上消除单点失效风险。

四、选型落地建议：如何评估一款合格的 20373-R30T-06 替代方案

作为设备工程师或采购负责人，在评估国产替代料时，建议从以下五个维度建立评估清单：

1. 机械兼容性：0.4mm 间距、1.65mm 嵌合高度、3.0mm 深度、30Pin 定义必须与原装 100% 对齐，确保 Drop-in Replacement

2. 电气性能对标：要求供应商提供 VNA 测试数据，重点核对目标频段内的插入损耗、回波损耗与原装比对结果

3. 线缆规格匹配：确认支持 AWG#38–#46 线规范围，并按实际电流与损耗预算选择线径（注：线越细衰减越大，需平衡空间与 SI 余量）

4. 环境可靠性：核查工作温度范围、插拔寿命（原装 30 次插拔后拔出力仍保持 2.87N 以上）、接触电阻变化量（<40mΩ）等关键参数

5. 供应保障能力：考察供应商是否具备自有自动化产线、洁净车间、快速打样能力，以及是否能提供 STEP 3D 模型与 PCB 封装库

⚠️ 避坑提醒：市场上部分低价"兼容"方案仅在外观上模仿，未做阻抗连续性与屏蔽接地优化，量产后极易出现屏闪、黑屏、EMI 摸底不过等问题。务必以实测报告为准，而非以价格为唯一决策依据。

结语：

I-PEX CABLINE®-SS 20373-R30T-06 代表了极细同轴线屏线的技术高水位，但"原装崇拜"不应成为工程师与采购的桎梏。一款经过严格对标验证的国产替代方案，既能在 0.4mm 间距、W-Point 双接触、16Gbps 高速传输等技术维度上与原装并肩，又能在交期、成本、定制响应与供应链安全上提供原装无法企及的价值。对于追求产品快速迭代与供应链韧性的硬件团队而言，选择"超越替代"的国产极细同轴线方案，既是一次 BOM 优化，更是一次供应链战略升级。

如您正在评估 20373-R30T-06 或其他 I-PEX CABLINE® 系列屏线的国产替代方案，欢迎联系我们获取免费样品、VNA 测试报告与 3D 封装文件，让您的下一代产品在性能、成本与供应安全上实现三重突破。
