ERNI SMC 154807-E 是 TE Connectivity 旗下基于 1.27mm 栅距的板对板 SMT 连接器，凭借出色的信号完整性可支撑最高 3Gbit/s 数据速率。本文面向客户工程师，深入拆解 154807-E 在 1.27mm 细间距下的阻抗控制、串扰抑制与 PCB 协同设计要点，助力工业自动化、PLC、变频器等高密度设备稳健选型。

一、为什么是 ERNI SMC 154807-E：1.27mm 栅距下的"小而强"

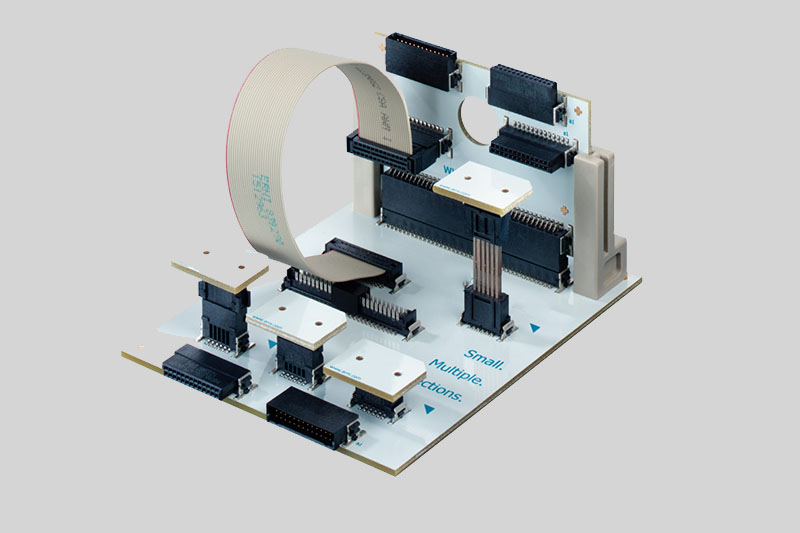

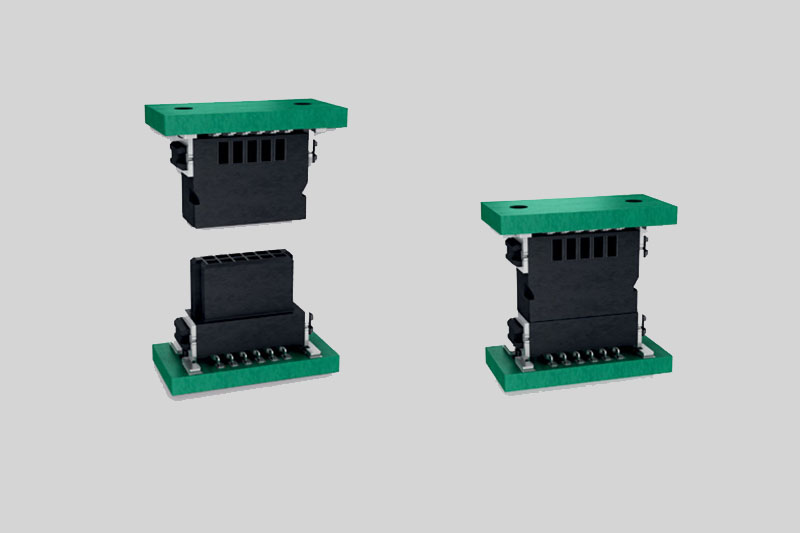

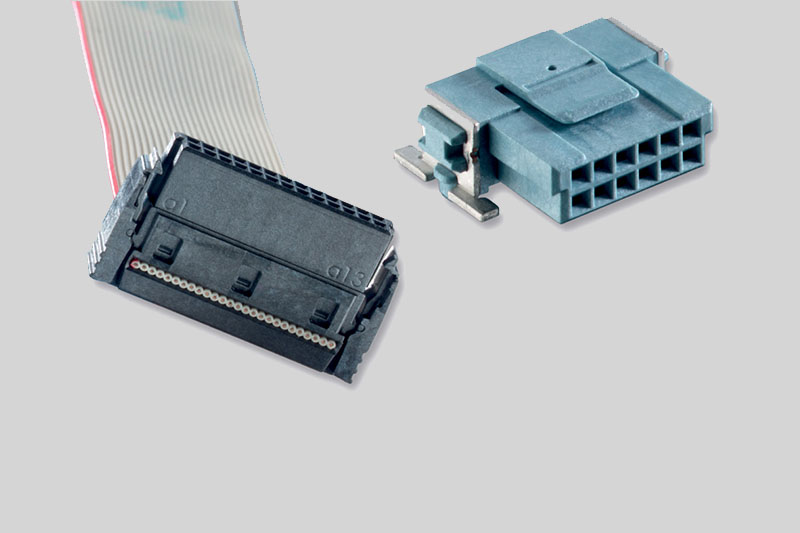

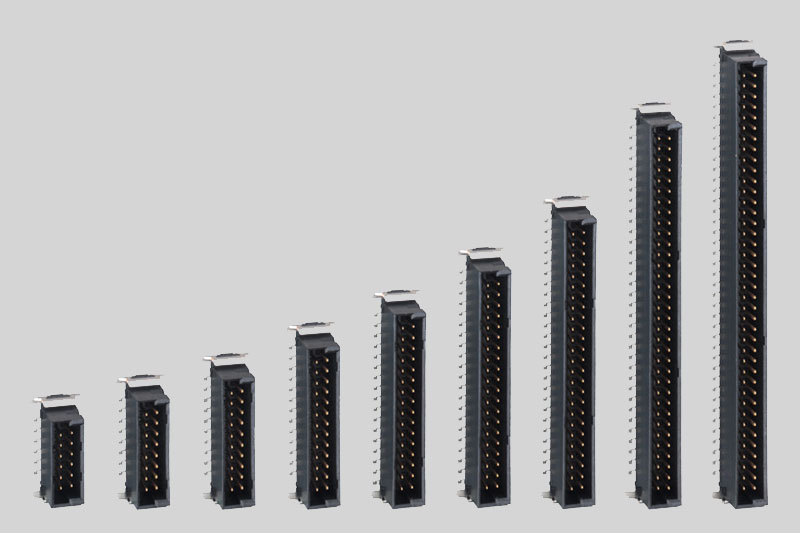

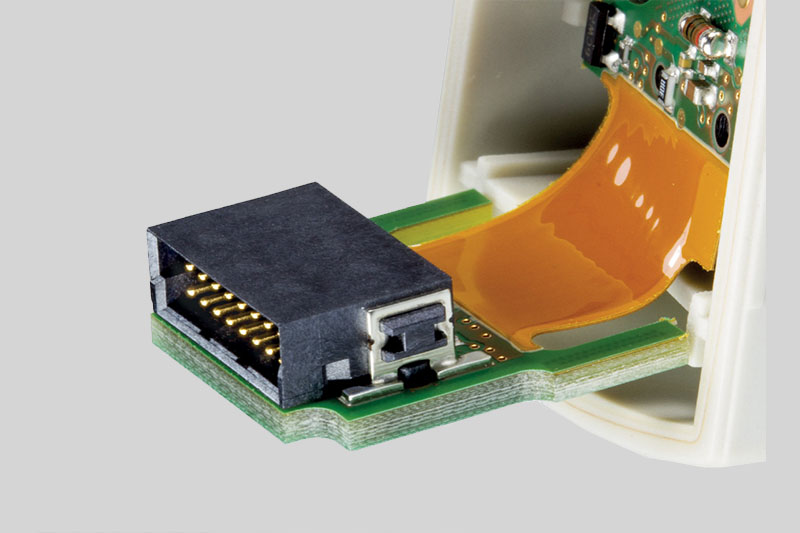

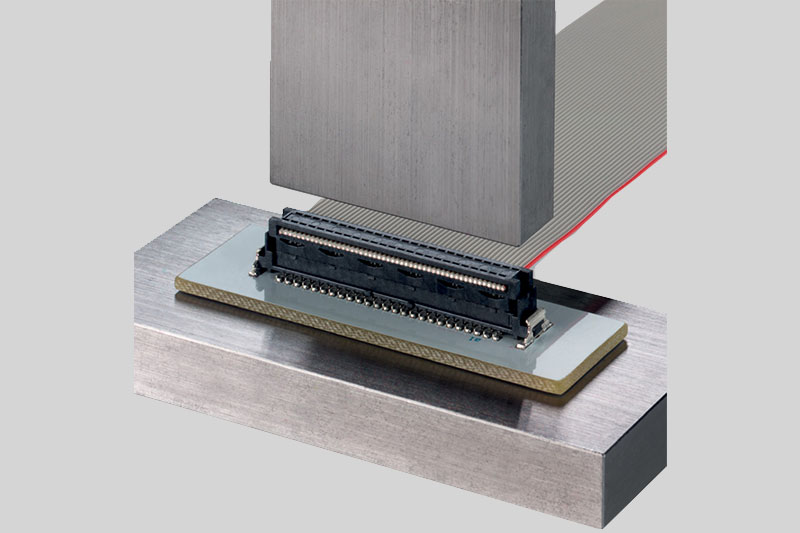

ERNI SMC 系列是 TE Connectivity 旗下面向紧凑型工业设备的小多针连接器（Small Multiple Connector），采用 1.27mm 标准栅距，针数覆盖 12 至 80 位，提供直插/弯插、针式/插座等多种形态，可通过不同高度的公母组合实现灵活的板对板间距配置，并支持线对板方案。

154807-E 作为该系列的经典型号，是一颗 50 位、双排、垂直式、全屏蔽、表面贴装（SMT）的 PCB 安装母端，具体关键参数如下：

• 间距：1.27mm（0.05"），双排排距同为 1.27mm

• 针位数：50 位（全针加载）

• 额定电流：1.7A/触头

• 触头材质：铜合金，配接区镀金（Au），端子区镀锡

• 绝缘材料：液晶聚合物（LCP），阻燃等级 UL94 V-0

• 工作温度：-55℃ ~ +125℃

• 安装方式：SMT 表贴，推挽式紧固

• 数据速率：最高可达 3 Gbit/s

• 特性：板件导轨、拾放贴装、焊接保持

对工程师而言，154807-E 的价值在于：在 1.27mm 的极小空间内，既保住了工业级可靠性（宽温、抗振、镀金触点、双束母端），又通过优化的触点几何实现了 3Gbit/s 级别的高速传输能力——这是许多同尺寸竞品难以兼顾的。

二、1.27mm 间距下的高速信号完整性三大挑战

当板对板连接器的间距从传统的 2.54mm 压缩到 1.27mm，信号完整性（SI）问题会被显著放大。客户工程师在评估 154807-E 时必须正视以下三点：

1. 寄生参数与串扰激增

引脚中心距减半后，互感与互容显著上升，在 Gb/s 级传输下近端串扰（NEXT）和远端串扰（FEXT）都会恶化。1.27mm 间距的连接器必须依赖"地-信号-信号-地"（G-S-S-G）的引脚排布或增加接地针比例来提供紧耦合的回流路径。

2. 阻抗连续性与短桩效应

高速差分对通常要求 100Ω 差分阻抗（或 50Ω 单端）。154807-E 采用 SMT 表贴而非通孔设计，从根本上消除了引脚在 PCB 内层形成的短桩（Stub），这是其能跑到 3Gbit/s 的关键结构优势。同时，触点截面渐变过渡与精确的介质间距控制，保证了从 PCB 到连接器再回到 PCB 的阻抗平滑过渡。

3. 制造公差与焊接良率

1.27mm 间距对 PCB 焊盘加工精度、贴片机放置精度和共面性控制都提出了更高要求。阻焊桥宽度通常只能做到 0.15–0.20mm，回流焊时存在桥接风险，需要严格按原厂推荐的 land pattern 设计焊盘。

三、154807-E 的 SI 设计优势：靠几何精度换性能

ERNI SMC 系列之所以能在未加屏蔽罩的条件下实现 3Gbit/s 传输，核心在于"以几何精度换 SI"的工程哲学：

• 双束母端触点（Dual beam）：提供稳定、低且一致的接触电阻，降低阻抗突变

• LCP 绝缘材料：具备低且稳定的介电常数（Dk）与耗散因子（Df），降低介质损耗

• 全屏蔽结构（154807-E 为 Fully Shrouded）：金属屏蔽壳提供 360° 围蔽，抑制 EMI 辐射与外来干扰

• 镀金配接区：降低表面粗糙度带来的导体损耗，保障高频性能

• SMT 安装：彻底消除 Through-Hole 引脚的短桩反射

💡 工程师实操提示：如果你的链路速率在 1~3 Gbps 区间，且设备空间受限、不愿额外增加屏蔽罩，SMC 这类"靠几何精度换 SI"的方案是性价比最优解，广泛用于工业以太网、高速 ADC 子卡、车载处理单元的夹层总线。

四、客户工程师的 PCB 协同设计要点

选到 154807-E 只是第一步，要让 3Gbit/s 的性能真正落地，PCB 端必须协同设计：

1. 引脚分配与接地策略

优先采用 G-S-S-G 或每对差分信号两侧布置接地针的分配方案；为每一个信号针确保就近的接地回流路径，可通过相邻接地针或打 via 到地平面实现，最大限度降低环路电感。

2. 受控阻抗布线

从连接器 breakout 区域开始，差分走线必须做 100Ω 受控阻抗控制；相邻差分对之间保持足够间距或布线条正交，以抑制层间串扰。

3. 焊盘与阻焊设计

严格使用 TE 官方数据手册推荐的 land pattern；确认 PCB 工厂能稳定加工 0.15–0.20mm 的阻焊桥宽；建议在丝印层标注 Pin 1 极性，避免 50 针高针数连接器的反向误插。

4. 电源与地针分布

若 154807-E 同时承载电源分配，应将电源针和地针分散分布在连接器两端及中间，而非集中在某一端，以降低电流拥挤与压降。

5. 仿真与验证

对 3Gbit/s 级链路，建议向原厂索取 S 参数模型，使用 HFSS/CST 等工具做 3D 全波电磁仿真，提取 Touchstone 文件纳入系统级 SI 预算，重点核查插入损耗与回波损耗是否在系统容忍范围内。

五、典型应用场景与选型价值

154807-E 凭借"小栅距 + 高 SI + 工业级可靠性"的组合，特别适合以下场景：

• 工业自动化：PLC 主机与 I/O 子板之间的高速板对板互连

• 变频器与伺服：控制板与功率板之间的夹层连接

• 太阳能控制系统：户外宽温环境下的稳定数据传输

• 远程 I/O 与现场总线：工业以太网设备的模块堆叠

• 测试测量仪器：高速 ADC/DAC 子卡与主板互连

⚠️ 选型提醒：当单链路速率需求超过 3Gbit/s（如 PCIe Gen 4 及以上、10G 以太网），1.27mm 间距的 SMC 系列可能触及物理上限，此时应评估 0.8mm 或更小间距的专用高速连接器，或转向带屏蔽罩的高速板对板方案。

六、结语：把 154807-E 用对的三个建议

对于负责选型的客户工程师，我们总结三条落地建议：

1. 速率匹配先行：明确单链路最高速率是否在 3Gbit/s 以内，是判断 154807-E 适用性的第一道门槛

2. PCB 协同不可省：连接器的 SI 性能一半取决于自身设计，一半取决于 PCB 端的引脚分配、阻抗控制与接地策略

3. 样品实测验证：小批量试产阶段务必做 TDR 阻抗测试与眼图测试，用实测数据闭环验证仿真模型

ERNI SMC 154807-E 代表了 1.27mm 间距板对板连接器在"信号完整性 vs. 空间压缩"之间取得的精妙平衡。对工业设备、测试仪器、通信模块的客户工程师而言，深刻理解其 SI 设计约束与 PCB 协同要点，才能让这颗"小身材、高性能"的连接器发挥出真正的工程价值
