一、20Gbps通道为什么不能只把连接器当成“插件”

当单通道跑到20Gbps NRZ时，奈奎斯特频率约10GHz；如果是PAM4演进，更高频分量会进一步放大寄生效应。此时连接器不再是“通断元件”，而是整条SerDes通道里的可插拔传输线段。工程师评估I-PEX 20633-240T-01S系列，不能只看“支持20Gbps”这句话，而要把它放进“芯片出线—PCB走线—过孔—连接器—微同轴线—对端连接器—接收端均衡”的全通道预算里。20Gbps下任何阻抗台阶、地回流断裂、锁扣接触不稳定，都会转化为插入损耗增加、回波反射、共模转换和眼图收缩。

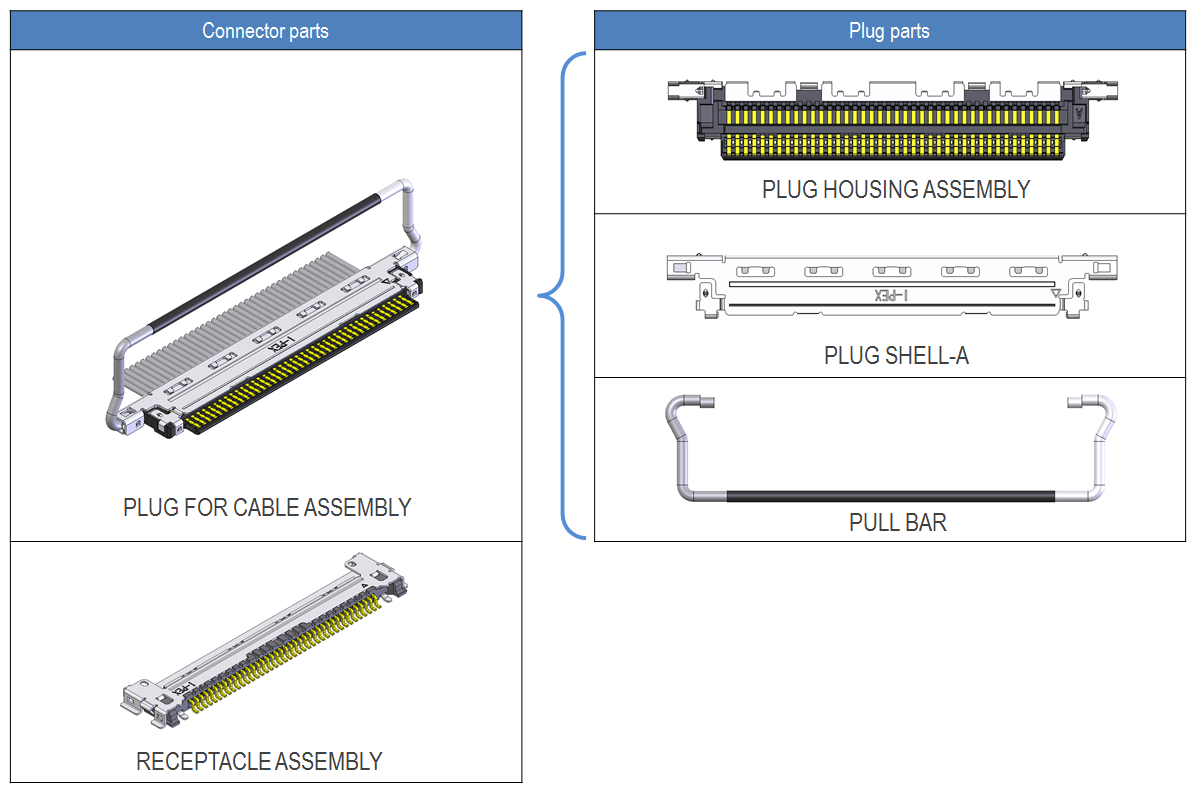

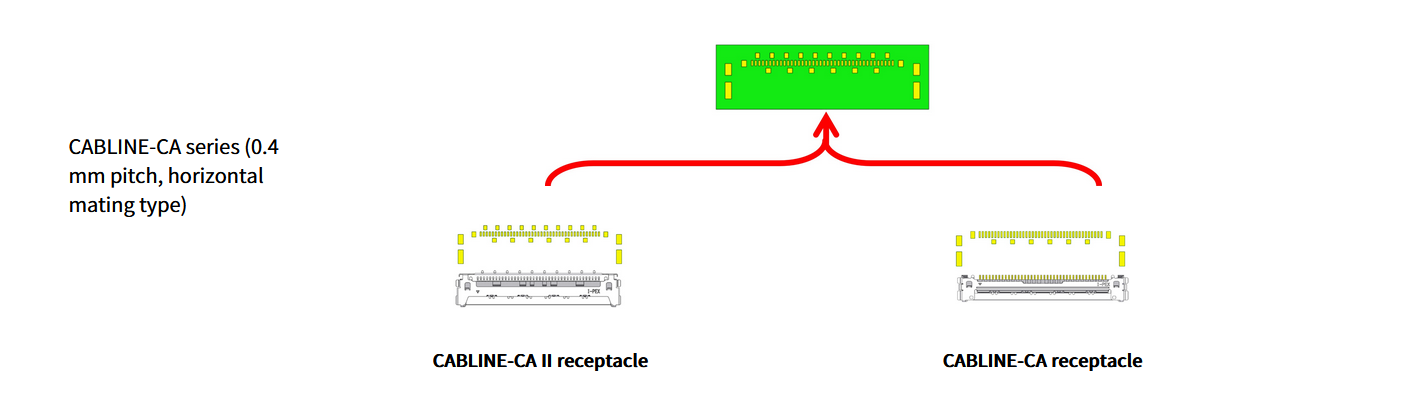

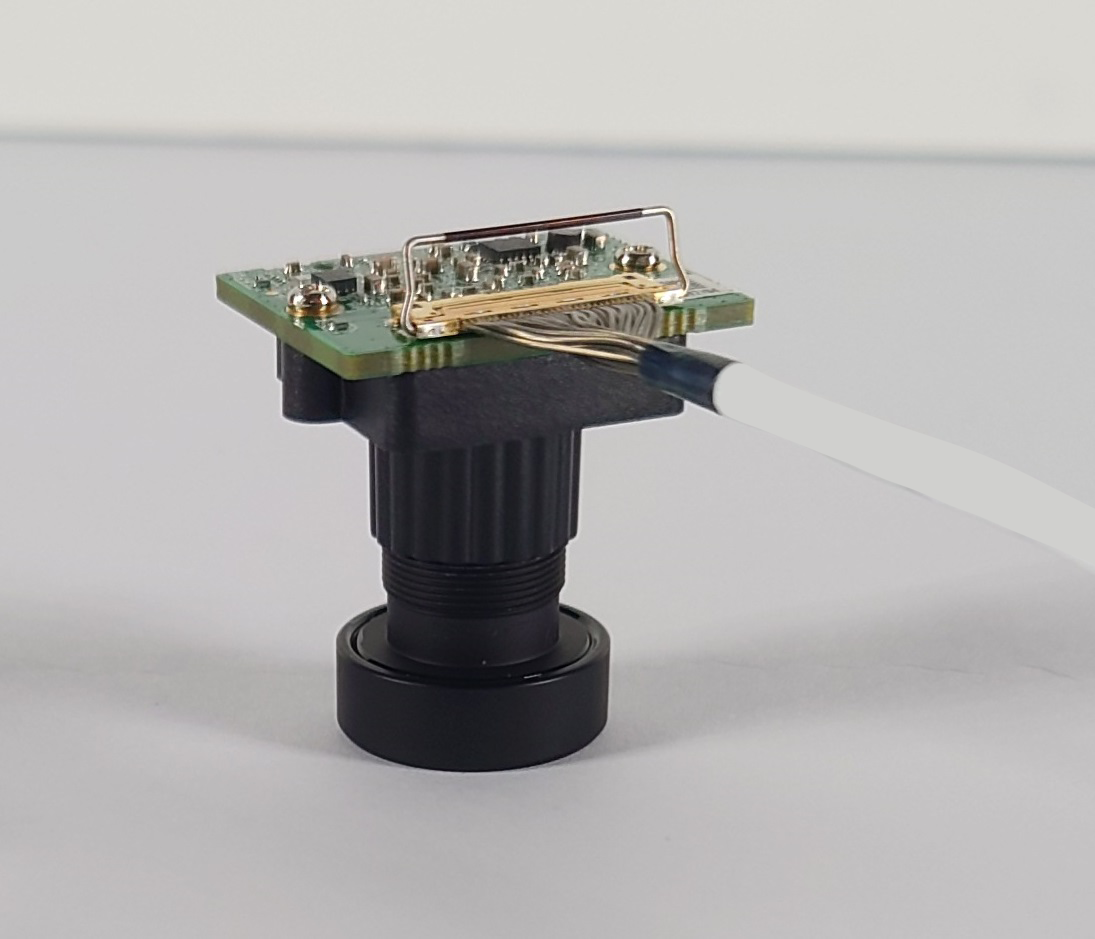

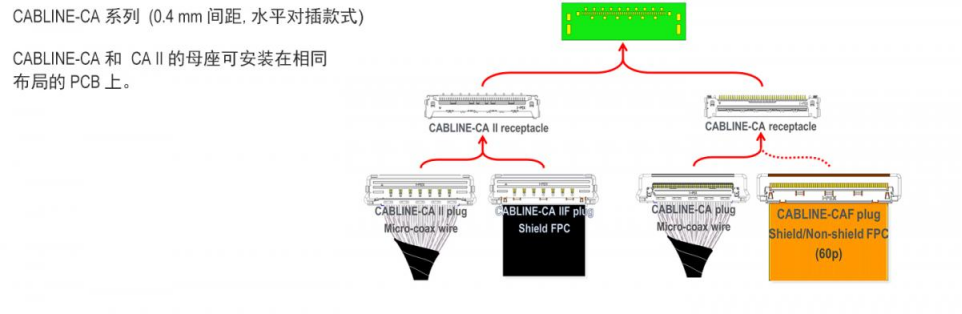

I-PEX CABLINE-CA的20633插头配合20525系列插座，定位就是0.4mm间距、水平对插、极细微同轴/散线互连，官方参考速率可达20Gbps/lane，覆盖USB4 Gen3、Thunderbolt 3/4、PCIe Gen4、eDP HBR3等场景。其中20633-240T-01S通常对应40pin插头选项，适合多差分对、摄像头、显示屏、主板到模组的中短距离高速互连。

二、20633-240T-01S的机械与电气基线

做信号完整性前先确认物理边界，避免后期改板。CABLINE-CA系列公开规格要点：0.4mm接触间距；水平对插；最大高度约1.10mm、标称约1.00mm，适合薄型设备；pin数10/12/20/30/40/50/60可配，20633-240T按40pin选型；微同轴线支持AWG #38/#40/#42/#44/#46，散线可到#34–#46；带机械锁扣，降低未完全对插、振动松脱风险。电气上按应用分配高速差分与电源/地，同轴线可走50Ω单端或按差分对控阻抗；工作温度常规定位-40℃~+85℃，耐久性约30次插拔级别，偏向内部可维修模组而非频繁热插拔场景。

需要强调：40pin并不等于40对高速线，实际要用多少对差分、多少pin做GND/PWR，取决于协议、线规和EMI目标。20Gbps项目建议先拿原厂S参数、线材S参数和PCB过孔模型做联合仿真，再反推pin分配。

三、20Gbps信号完整性的四个硬指标

1）插入损耗IL：看10GHz及目标倍频是否超预算。20633微同轴方案的优势是用极细同轴替代长距离FPC裸走线，线材介质、导体粗糙度、接头焊接点共同决定S21。选型时要求供应商按“同长度同线规”给原始S参数，而不是只给“支持20G”宣传值；整通道再把PCB走线、过孔、AC耦合、连接器两端加起来做眼图仿真。

2）回波损耗RL/阻抗连续：20Gbps对TDR更敏感。连接器焊盘、微同轴剥线、端子接触区、PCB反焊盘只要出现局部电容/电感台阶，就会反射。CABLINE-CA采用细间距微同轴结构，PCB端要做与0.4mm pitch匹配的差分焊盘、反焊盘和地孔；若用标准FR-4，高频损耗和Dk离散会更大，10G级以上优先评估低损耗材料与线规组合。

3）串扰NEXT/FEXT：40pin密度下，差分对之间必须靠“地pin+屏蔽+合理走线”三重隔离。微同轴本身每对独立屏蔽优于并排FPC；连接器周围再布置地缝合孔，邻近非高速pin（LED、I2C、复位）与20G差分保持间距，避免共模转换。高密度20G场景可要求NEXT/FEXT按-30dB甚至更严目标预仿真，关键链路再收紧。

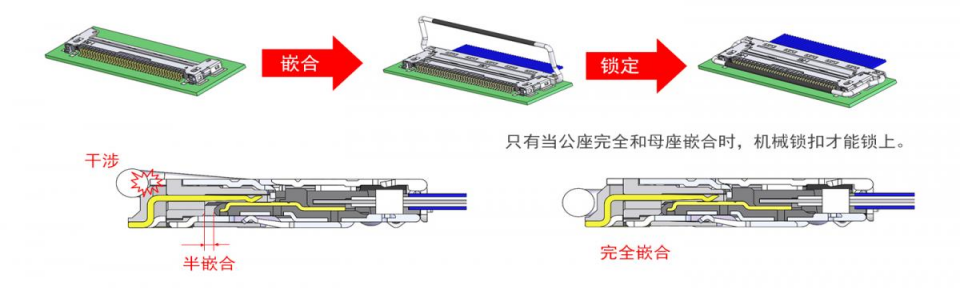

4）眼图与抖动裕量：最终判据不是单点S参数，而是PRBS/协议码型下的眼高、眼宽、BER。接收端CTLE/DFE可补偿部分损耗，但补不了严重反射和锁扣接触不良。20633机械锁扣的价值在这里体现：降低半插、微动、温度循环后接触电阻漂移，从而减少确定性抖动。

四、PCB与线材协同设计清单

工程师拿到20633-240T-01S后，建议按以下顺序落地：第一，确认对端20525插座封装与栈高，1.0mm级高度下不要强行塞大尺寸屏蔽罩；第二，差分对按系统目标控阻抗，USB/通用高速常用100Ω差分，部分PCIe/LVDS场景按85–100Ω确认，微同轴线规选#40/#42起步，长线再评估#38以降低导体损耗；第三，连接器下方保留完整地平面，换层过孔加回流地孔，差分过孔做反焊盘，残桩按10G+目标控制，必要时背钻；第四，锁扣侧保留拆装空间，避免金属中框压迫同轴弯曲半径；第五，样板阶段用VNA测连接器+线+PCB S参数，用TDR看阻抗台阶，用示波器跑协议眼图。对USB4/Thunderbolt尤其要拿到原厂至10GHz以上S参数，对PCIe Gen4则按16G NRZ奈奎斯特8GHz先做预算。

五、为什么它适合工程师“最优选择”而不是“唯一贵选”

20633系列的定位不是最高速率背板，而是薄型设备里把20Gbps、小间距、低高度、可锁扣、微同轴抗干扰做成平衡的方案：相比FPC排线，微同轴串扰和EMI更好控制；相比大尺寸高速连接器，0.4mm pitch和1.0mm级高度更适配AR/VR、笔记本内部显示与摄像头、工业手持、无人机云台、医疗影像模组；40pin版本在“多通道但不过度庞大”的项目里性价比突出。如果后期要评估64G PAM4，CABLINE-CA部分pin数有paddle card方案，但20633-240T常规仍按20G NRZ做成熟设计更稳。

六、选型询价时直接向供应商要这5份资料

为避免搜索引擎流量转化到网站后留资不精准，文章可引导客户提交“项目速率+协议+线长+pin数+板材”。工程师我们建议索取：原厂20633/20525数据手册与3D模型；同长度微同轴S参数（含#40/#42对比）；TDR阻抗报告；锁扣插拔力和高低温接触电阻测试；参考PCB封装、过孔与反焊盘建议。拿到这些再做ADS/HFSS通道仿真，比单纯看规格书少走两个改版周期。

结语：20Gbps不是“连接器标个20G”就能稳，真正决定量产良率的是阻抗连续、插损预算、锁扣可靠性和线材一致性。I-PEX 20633-240T-01S系列在CABLINE-CA体系内提供了0.4mm、低高度、40pin可扩展、微同轴屏蔽、机械锁扣的工程化组合。若你正在做USB4、Thunderbolt、PCIe Gen4或高清显示/相机互连，可在本站提交原理图与叠层，我们提供20633-240T-01S样品、同轴线定制、S参数测试和通道仿真建议，缩短EVT到量产周期。
