在当今电子设备日益小型化、集成化的趋势下，连接器作为电子系统的重要组成部分，其尺寸、性能和可靠性直接影响到整个产品的设计空间和功能实现。德

国ERNI公司（现为TE Connectivity旗下品牌）推出的MiniBridge系列连接器，以其1.27mm的超细间距和紧凑设计，成为高密度连接应用领域的标杆产品。

本文将深入解析MiniBridge系列连接器的技术参数，为工程师选型提供全面参考，并探讨在国产替代趋势下，如何选择性能相当甚至更优的替代方案。

一、ERNI MiniBridge系列概述

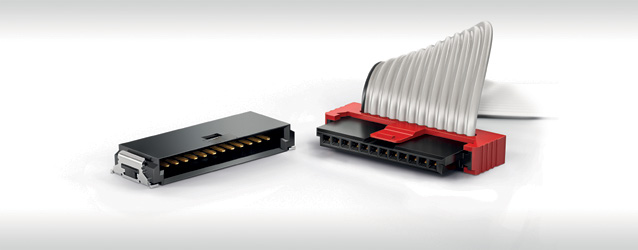

ERNI MiniBridge系列是一种单排电缆连接系统，专为在印刷电路板（PCB）与分散功能单元之间实现节省空间连接而设计。该系列连接器采用1.27mm的标

准栅格间距，这一设计使其在有限空间内能够实现高密度连接，较传统连接器可节省高达40%的PCB占用空间。

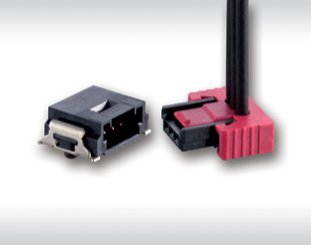

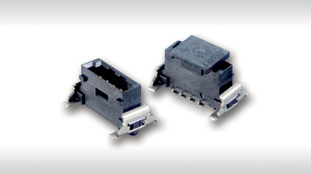

MiniBridge系列提供多种配置选项，包括直式和角式公端子板，以及带90°和180°电缆出口的母端子板。这种灵活的组合方式使其能够适应各种安装环境和布

线需求，特别适用于空间受限的应用场景。

二、核心电气参数解析

1. 电流承载能力

MiniBridge连接器的电流承载能力是其重要性能指标之一。根据不同端接方式和环境温度，其电流承载能力有所差异：

● 在20°C环境温度下，配合耐高温电缆时，额定电流可达4A

● 随着温度升高，电流承载能力相应下降：70°C时为3A，100°C时为2A

● 采用IDC（绝缘位移连接）端接技术时，单针额定电流最高可达8.7A（20°C环境）

● 部分型号的公连接器每个触点可提供9A电流

● 这种宽范围的电流承载能力使MiniBridge系列既能满足小信号传输需求，也能应对中等功率应用场景。

2. 电压等级

MiniBridge连接器的额定电压为300V，这一电压等级使其能够满足大多数工业控制和汽车电子应用的需求。高绝缘电阻（>10^4 MΩ）确保了在高压环境下

的安全可靠运行。

3. 接触电阻

该系列连接器采用镀金触点设计，接触电阻低于25mΩ。低接触电阻不仅减少了功率损耗，还提高了信号传输的稳定性和可靠性，特别适用于对信号完整性要

求较高的应用场景。

三、机械与环境参数

1. 温度范围

MiniBridge连接器具有宽广的工作温度范围：

● 公连接器：-55°C至+150°C

● 母连接器：-55°C至+125°C

● 这种极端的温度适应性使其能够应用于汽车前照灯附近的高温环境，以及冷链仓储等低温场景。

2. 材料特性

● 外壳材料：液晶聚合物（LCP），具有优异的耐高温性能和尺寸稳定性

● 接触材料：铜合金，提供良好的导电性和机械强度

● 接触电镀：金，确保低接触电阻和优异的耐腐蚀性

3. 机械可靠性

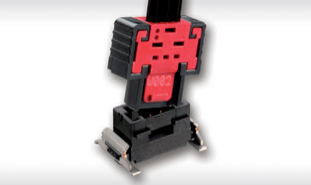

MiniBridge系列采用多项设计确保机械可靠性：

● 双闩锁和防铲设计，防止误插拔

● 集成固定夹，提供高抗振性

● 定位销（圆形和椭圆形）确保精确对位

● 顶部外壳锁扣增强连接牢固性

● 在振动测试中，MiniBridge连接器在10-2000Hz、20g正弦振动下接触干扰小于1μs，在50g冲击测试下信号零中断。

四、连接器配置与端接方式

1. 针数配置

MiniBridge系列提供灵活的针数配置：

● 标准版本：2、3、4、6、8针

● Koshiri版本：2、3、4、6、8、10、12针

● 单个12针连接器长度仅约30mm

2. 端接技术

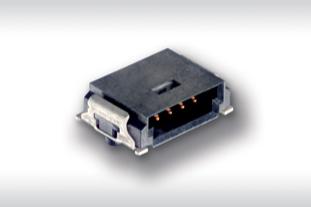

● 公连接器：表面贴装技术（SMT），适合无铅回流焊工艺

● 母连接器：绝缘位移连接（IDC）技术，支持AWG 22-26线缆

● IDC技术无需剥线即可实现线缆连接，较传统焊接效率提升60%。公连接器的卷带包装适配高速贴片机，真空吸盘设计可实现24个同板同步装配。

3. 电缆兼容性

MiniBridge连接器支持多种电缆类型：

● 线径范围：0.22mm²至0.35mm²

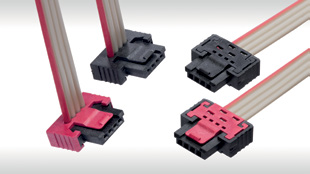

● 电缆类型：分离式电缆和扁平带状电缆

● 适用线规：AWG 22单绞合线、AWG 26带状电缆

五、认证与标准符合性

MiniBridge系列连接器通过多项国际认证和标准：

● 阻燃等级：UL94 V-0

● 环保要求：RoHS兼容

● 汽车标准：符合LV214汽车行业标准、VW75174规范测试

● 医疗标准：医疗应用版本满足生物相容性标准

六、国产替代方案的技术考量

对于寻求ERNI MiniBridge替代方案的制造商和工程师，选择国产替代产品时需要重点关注以下技术参数对比：

1. 尺寸兼容性

替代方案必须确保与MiniBridge相同的1.27mm间距和外形尺寸，以实现直接替换而无需修改PCB布局。国产连接器制造商通常提供与ERNI MiniBridge完全

兼容的尺寸设计，确保插拔配合的精确性。

2. 电气性能匹配

● 电流承载能力应达到或超过原厂规格

● 接触电阻应控制在同等水平（<25mΩ）

● 绝缘电阻和耐压等级需满足应用需求

3. 环境适应性

国产替代方案应提供相同或更优的温度范围、抗振动和耐冲击性能。特别是在汽车和工业应用场景中，环境适应性是确保长期可靠性的关键因素。

4. 材料与工艺

● 外壳材料应选用同等或更优的工程塑料，如LCP或PPS

● 触点镀层厚度和成分应确保良好的导电性和耐腐蚀性

● 制造工艺应保证一致性和可靠性

5. 认证与标准

国产替代产品应通过相应的国际认证，如UL、RoHS等，并符合行业应用标准，如汽车电子领域的相关规范。

七、应用建议与选型指南

1. 汽车电子应用

在汽车电子领域，MiniBridge连接器广泛应用于：

● LED前照灯和尾灯：利用其耐高温特性

● 电池管理系统（BMS）：解决模组热膨胀导致的线体位移问题

● ADAS系统：为激光雷达、摄像头模块提供稳定供电

● 车载充电器（OBC）：作为小信号反馈连接器

● 选型建议：优先选择Koshiri版本，确保在振动环境下的连接可靠性；考虑高温型号以适应发动机舱附近环境。

2. 工业自动化应用

在工业领域，MiniBridge适用于：

● 机床控制器I/O模块：实现2-12路信号并行传输

● LED照明系统：无色外壳版本避免光影干扰

● 变频器和电机控制：满足伺服电机控制需求

● 选型建议：根据振动等级选择红色（高抗振）或黑色（普通抗震）外壳版本；考虑IDC端接以提高装配效率。

3. 医疗设备应用

医疗设备对连接器的可靠性和信号完整性要求极高：

● 超声诊断仪：低噪声连接方案确保数据采集精度

● MRI设备：非金属外壳避免磁场干扰

● 便携式检测设备：轻量化设计减轻设备重量

● 选型建议：选择医疗级版本，确保生物相容性；考虑预制电缆组件以简化无菌环境下的维护。

八、未来发展趋势

随着电子设备进一步小型化和智能化，微型连接器技术将持续发展：

● 更高密度：间距可能进一步缩小至1.0mm甚至更小

● 更高频率：支持更高速的数据传输，满足5G和物联网需求

● 更智能：集成传感器和诊断功能，实现连接状态监测

● 更环保：采用可回收材料和绿色制造工艺

对于国产连接器制造商而言，这既是挑战也是机遇。通过技术创新和工艺改进，国产替代方案不仅能够实现参数上的匹配，更有可能在特定性能上实现超越

，为工程师提供更多选择。

结语

ERNI MiniBridge系列连接器以其1.27mm的超细间距、优异的电气性能和可靠的环境适应性，成为高密度连接应用的行业标杆。深入理解其技术参数对于正

确选型和应用至关重要。

对于考虑国产替代方案的工程师，建议从尺寸兼容性、电气性能、环境适应性、材料工艺和认证标准等多个维度进行全面评估。优秀的国产替代方案不仅能够

提供与原厂相当的性能，还能在交货周期、成本控制和定制服务方面提供额外优势。

在电子设备日益精密化的今天，选择合适的连接器解决方案是确保产品成功的关键因素之一。无论是选择原厂产品还是国产替代方案，都应以实际应用需求为

导向，综合考虑技术、成本和供应链等多方面因素，做出最符合项目需求的决策。
