当您为新一代的笔记本、平板、无人机图传或医疗显示设备挑选内部屏线时，面对I-PEX CABLINE-VS这类高性能极细同轴方案及其替代品，可能会被一系列

技术参数所包围：AWG、插入损耗、机械锁扣、水平对接……如何做出最符合您项目需求的选择？本文将化繁为简，以工程师的视角，为您梳理一套清晰的选

型逻辑，并解答那些在评估过程中最常见的关键问题。

一、 核心选型四要素：像专家一样思考

带宽与线规（AWG）的权衡：

● 需求分析：首先明确您的显示面板所需的总带宽（分辨率x刷新率x色深），并确定每个通道Lane的速率要求。是否需要支持到32 Gbps/lane的满带宽？

● AWG的选择：线规（AWG数值）代表线缆导体的粗细，数值越大，线径越细。

● AWG 36/38：线径较粗，插入损耗最低，适合传输距离较长（如>200mm）或对信号衰减要求极其严苛的应用。缺点是柔性稍差，成本较高。

● AWG 40/42：最常用的平衡选择。在100-200mm的典型距离内，能很好地平衡信号损耗和柔性，是大多数超薄设备的首选。

● AWG 44：线径最细，柔性极佳，适合空间极度受限、需要极小弯折半径的场合。但插入损耗最大，仅适合极短距离（如<50mm）传输。

我们的建议：提供您的传输距离和带宽需求，我们的工程师可以为您提供基于实测数据的损耗模拟，推荐最优性价比的AWG方案。

长度与布局：不仅仅是“够长”：

● 黄金法则：在满足走线需求的前提下，尽可能短。更短的线缆意味着更低的损耗、更低的成本和更简洁的内部布局。

● 定制化走线：提供设备内部的3D布局图或清晰的需求（如：从主板接口到屏幕连接点的路径、需要避开的元器件、固定的弯折点）。我们可以为您设计最优

化长度和特定形状的线缆，包括定制线缆的出口方向（上/下/左/右出），以简化组装并避免应力集中。

屏蔽与接地：安静的信号通道：

● 标准屏蔽：对于大多数消费电子应用，单层铝箔屏蔽足以满足EMC要求。

● 增强屏蔽：如果您的设备内部有强干扰源（如高频处理器、功率电感、射频模块），或设备本身对电磁辐射非常敏感（如医疗监测设备），我们建议选

择“铝箔+编织网”的双层屏蔽结构，甚至定制特殊的360°接地环设计，以确保信号纯净无污染。

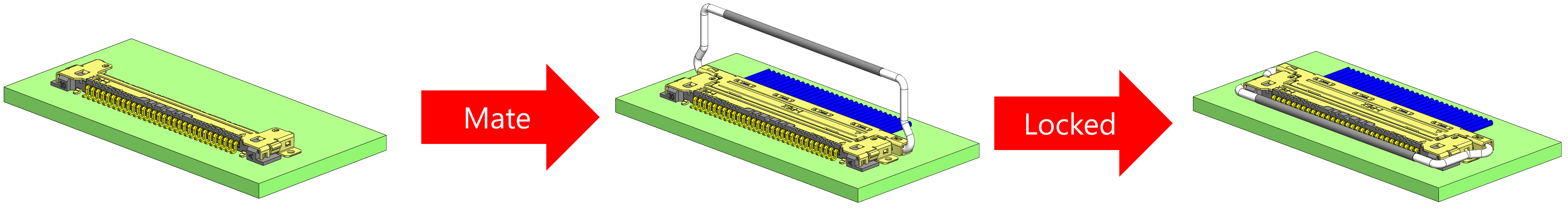

连接器与锁扣：物理可靠性的最后一道关：

● 确认接口：确认您主板上使用的是标准的CABLINE-VS系列插座（如40针），并明确是水平插接型。

● 锁扣的必要性：对于会移动、震动或开合的设备，机械锁扣是强烈建议甚至必需的。它防止因微动导致的信号中断。请在我们的样品上亲自体验其锁止手

感和保持力。

二、 常见问题解答

Q1: 你们的屏线与I-PEX原厂的在性能上究竟有多少差距？

A1: 我们通过完全一致的测试标准（如基于VNA的S参数测试）进行对标。在相同线规、相同长度下，我们的产品在插入损耗、回波损耗等关键指标上与原厂

产品处于同一水平，可提供对比测试报告。我们的目标是“性能对标，体验一致”。

Q2: 如何验证“完全兼容”的真实性？

A2: 我们建议“三步验证法”：1) 尺寸核对：将我们的3D模型与您的PCB封装进行虚拟装配，检查有无干涉。2) 手板焊接：用少量样品在您的PCB空板上进行

试焊接，检查贴合度。3) 功能实测：将焊接好的屏线在您的整机上进行功能、信号和可靠性测试。我们可免费提供首批工程样品供您验证。

Q3: 从样品到批量，流程和时间是怎样的？

A3: 对于完全兼容的标准品，通常1-2周可提供样品。确认样品后，小批量试产（<1000条）交付周期约为3-4周。对于需要开模或深度定制的产品，我们会与

您共同评估时间表。我们提供灵活的阶梯报价和稳定的产能支持。

Q4: 你们的品质保证体系如何？

A4: 如我们在前文《品质管控》中详述，我们建立了从材料、制程到出厂的全程可追溯质量体系。所有产品出厂前100%经过关键电气性能测试。我们可提供

材质证明、出货检验报告及符合RoHS/REACH等环保要求的声明。

结语

选择一条合适的屏线，是平衡性能、成本、可靠性和供应链的艺术。我们希望这份指南能为您拨开迷雾。更重要的是，我们不仅仅是一个产品提供商，更是一

个可以随时为您提供技术支持、解答疑惑的合作伙伴。欢迎您随时带着您的项目需求和挑战与我们联系，让我们共同为您的产品找到那条最优的“数据动

脉”。
