在电子互连领域，产品的最终性能不仅取决于设计理念，更深深植根于制造工艺的每一个细节。CABLINE®-UA II 20497系列LVDS极细同轴屏线之所以能够在高速传输、微型化设计和可靠性方面表现卓越，其背后是I-PEX长达60年的精密制造经验积累。从1963年第一精工创立时的模具制造，到今天高速连接器的一体化生产，I-PEX建立了一套独特的制造体系，这套体系在CABLINE®-UA II 20497系列中得到了完美体现。本文将带您深入制造现场，解析极细同轴连接器从原材料到成品的完整工艺链，揭示制造工艺如何决定产品性能。

一、精密模具：制造工艺的起点与核心

I-PEX的制造DNA始于精密模具，这一传统可以追溯到公司创立之初。1963年，创始人小西昭以制造模具为目的创立了第一精工。今天，这种对模具精度的极致追求，仍然是CABLINE®-UA II 20497系列卓越品质的基石。

• 微米级精度要求：CABLINE®-UA II 20497系列连接器中的塑料部件，如外壳、锁扣机构等，需要达到微米级的尺寸精度。0.3mm的接点间距意味着相邻端子之间的间隙极小，任何微小的尺寸偏差都可能导致插接不良或信号短路。I-PEX的模具制造团队运用数十年的经验，通过高精度加工设备、严格的温度控制和精密的测量系统，确保模具的每一个细节都符合设计要求。


• 模块化制造系统：I-PEX早期开发的独特精密模具制造方法——"模块系统"，在现代连接器制造中仍然发挥着重要作用。这种模块化设计理念使得复杂模具的制造、维护和修改变得更加高效。对于CABLINE®-UA II 20497这样的多引脚连接器，模块化系统允许快速调整特定区域的模具结构，适应不同引脚数的产品变体。


• 模具寿命与稳定性：高速连接器的生产通常需要大批量、高节拍，这对模具的寿命和稳定性提出了极高要求。I-PEX采用优质模具钢和先进的热处理工艺，确保模具在数百万次注塑循环后仍能保持精度。这种对模具耐久性的关注，源于公司长期作为模具供应商的技术积累。


• 快速响应能力：一体化制造体系使I-PEX能够快速响应设计变更需求。当客户需要调整连接器尺寸或增加新功能时，公司的模具团队可以在最短时间内完成模具修改，这种敏捷性在快速迭代的消费电子领域具有重要价值。

二、注塑成型：从模具到塑料部件的转化

• 从精密模具到精密塑料部件，注塑成型是关键的转化环节。I-PEX在这一领域的技术积累始于公司成立十周年左右，当时已经积累了塑料零件的成型和生产技术。今天，这些经验被应用于CABLINE®-UA II 20497系列每一个塑料部件的制造。


• 材料选择与处理：CABLINE®-UA II 20497采用高性能工程塑料，这些材料需要具备耐高温、耐化学腐蚀、良好的尺寸稳定性和优异的机械强度。I-PEX的材料工程师基于长期经验，为不同应用环境选择合适的材料配方。材料在注塑前的干燥处理、温度控制和混合工艺，都经过严格规范，确保批次间的一致性。


• 微注塑技术：连接器塑料部件的微小尺寸对注塑工艺提出了特殊挑战。I-PEX开发了专门的微注塑技术，通过精确控制注射压力、速度和温度，确保塑料熔体能够完全填充微小的模具型腔，同时避免飞边、缩痕等缺陷。这种技术对0.3mm间距连接器的制造至关重要。
  尺寸稳定性控制：塑料部件在冷却过程中会发生收缩，这种收缩必须精确预测和控制。I-PEX通过多年的数据积累，建立了完善的材料收缩率数据库，结合模流分析软件，能够在设计阶段就预测和补偿收缩效应，确保最终产品的尺寸精度。


• 自动化与质量控制：注塑过程高度自动化，机械手自动取出成型件，视觉系统实时检测关键尺寸。每一批注塑件都进行抽样测量，数据被记录和分析，用于持续改进工艺参数。这种数据驱动的质量控制体系，确保了CABLINE®-UA II 20497系列塑料部件的高一致性。

三、金属端子制造：冲压与电镀工艺

金属端子是连接器的核心导电部件，其制造质量直接决定电气性能和机械可靠性。CABLINE®-UA II 20497系列的金属端子制造，体现了I-PEX在精密冲压和表面处理方面的深厚功底。

• 精密冲压技术：端子的冲压需要在极薄的金属带材上形成复杂的几何形状，同时保持严格的尺寸公差。I-PEX采用多工位级进模技术，在一套模具中完成冲孔、成型、弯曲等多个工序。模具的精度、冲压机的稳定性、材料的特性，每一个因素都经过精心优化。


• 材料选择与处理：端子通常采用磷青铜或铍铜等高性能铜合金，这些材料具有良好的导电性、弹性和耐疲劳特性。材料在冲压前经过适当的热处理，调整其机械性能；冲压后可能需要应力消除处理，确保端子在长期使用中保持稳定的接触力。


• 微接触点成型：CABLINE®-UA II 20497的接触点尺寸极小，对成型精度要求极高。I-PEX通过特殊的冲压工艺，在端子尖端形成优化的接触几何形状，确保插接时的低插入力和高保持力。这种微接触点技术是连接器可靠性的关键。


• 选择性电镀工艺：端子的电镀不仅影响外观，更决定电气性能和耐腐蚀性。CABLINE®-UA II 20497通常采用金镍复合镀层：镍层作为阻挡层，防止基材金属扩散；金层提供优异的导电性和耐腐蚀性。I-PEX采用选择性电镀技术，只在需要的位置镀金，既保证了性能，又控制了成本。


• 自动化检测与分选：冲压和电镀后的端子经过自动光学检测，测量关键尺寸和表面质量。高速分选系统根据检测结果将端子分类，确保只有合格品进入后续组装工序。这种严格的质量控制，是I-PEX产品高可靠性的重要保障。

四、线缆组装与测试：最终性能的保证

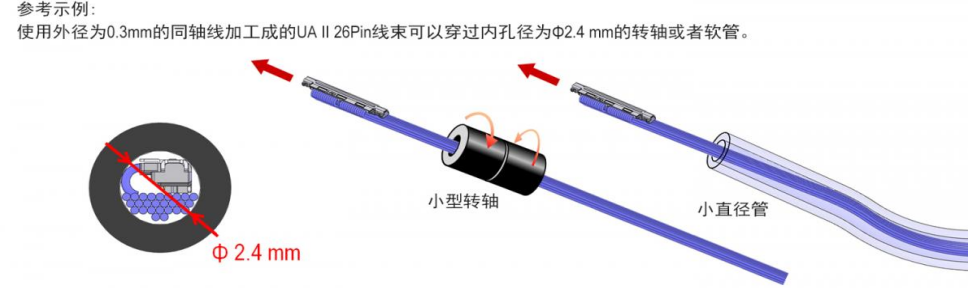

极细同轴线束的组装是CABLINE®-UA II 20497系列制造中最具挑战性的环节之一。每根线缆的直径可能小于0.3mm，却需要完成剥线、焊接、注塑成型等多道精密工序。

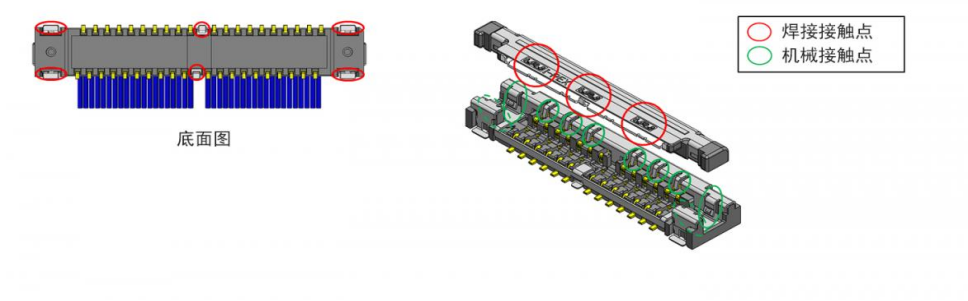

• 自动化剥线与焊接：极细同轴线的剥线需要极高的精度，既要去除外护套和屏蔽层，又不能损伤内部绝缘和导体。I-PEX采用激光剥线或精密机械剥线技术，配合视觉定位系统，确保剥线长度和质量的稳定性。焊接过程使用微点焊或激光焊技术，在显微镜下操作，确保焊点牢固且不影响相邻线路。


• 注塑成型保护：焊接后的连接部位通常通过注塑成型包裹保护。这一过程需要精确控制塑料的流动和固化，既要完全包裹焊点，又不能产生过大的应力影响线缆性能。I-PEX基于多年的注塑经验，优化了模具设计和工艺参数，确保保护层的机械强度和密封性。


• 100%电气测试：每一件CABLINE®-UA II 20497连接器都经过100%的电气测试，包括导通测试、绝缘电阻测试、耐压测试等。高速测试系统能够在几秒钟内完成所有引脚的测试，确保没有任何电气缺陷。这种全检制度虽然增加了成本，但极大提高了产品可靠性。


• 机械性能测试：除了电气测试，连接器还需要进行插拔力测试、保持力测试、振动测试、冲击测试等机械性能验证。这些测试模拟实际使用环境，确保连接器在设备寿命期内保持可靠连接。I-PEX的测试标准通常高于行业通用标准，体现了品牌对质量的严格要求。


• 环境适应性验证：针对不同应用场景，CABLINE®-UA II 20497还需要通过温度循环测试、湿热测试、盐雾测试等环境适应性验证。这些测试确保连接器能够在汽车、工业等严苛环境中稳定工作。



五、制造工艺对产品性能的影响机制

理解制造工艺如何影响产品性能，对于工程师正确选择和使用连接器具有重要意义。CABLINE®-UA II 20497系列的卓越性能，正是其精密制造工艺的直接结果。

• 尺寸精度与信号完整性：模具和注塑的微米级精度，确保了连接器插接时的精确对位。这种精度直接转化为优异的信号完整性：精确的端子间距减少了串扰，优化的接触几何降低了接触电阻，精密的塑料结构提供了稳定的机械支撑。


• 材料选择与可靠性：高性能工程塑料和铜合金的选择，基于I-PEX数十年的材料应用经验。这些材料不仅满足电气和机械要求，还具有优异的老化特性，确保连接器在长期使用中性能稳定。


• 工艺控制与一致性：严格的过程控制和100%的最终测试，确保了批次间的高度一致性。对于需要大规模生产的消费电子设备，这种一致性意味着更低的系统调试难度和更高的生产良率。


• 可制造性设计：I-PEX的一体化制造体系使设计团队能够充分考虑制造工艺的限制和优化机会。CABLINE®-UA II 20497的设计不仅追求性能最优，也追求制造可行性最高，这种平衡是产品成功量产的关键。

六、对工程师的启示：超越数据表的深度理解

对于研发工程师而言，深入了解CABLINE®-UA II 20497系列的制造工艺，能够带来超越产品数据表的深度理解。

• 供应商评估的新维度：在选择互连方案时，除了比较技术参数，还应关注供应商的制造能力。I-PEX 60年的精密制造经验，转化为对工艺细节的深刻理解和严格控制，这种能力无法在数据表中完全体现，却直接影响产品的实际性能。


• 设计优化的合作机会：了解制造工艺的限制和可能性，工程师可以在设计阶段与供应商更有效地合作。例如，了解注塑收缩规律可以帮助优化

  塑料部件设计；了解冲压能力可以指导端子布局优化。


• 可靠性预测的基础：制造工艺的质量直接决定产品的长期可靠性。I-PEX严格的工艺控制和测试体系，为工程师提供了可靠的质量保证，减少了系统级测试和验证的工作量。


• 成本与性能的平衡：精密制造通常意味着更高的成本，但也能带来更高的性能和可靠性。理解制造工艺的细节，帮助工程师在成本与性能之间做出明智的平衡，选择最适合特定应用的产品等级。


• 技术发展的前瞻：I-PEX持续投资于制造技术的创新，从自动化设备到新材料应用。关注这些制造技术的发展，可以帮助工程师预见未来连接器技术的演进方向，为下一代产品设计做好准备。

CABLINE®-UA II 20497系列不仅是I-PEX当前制造技术的集中体现，更是品牌60年制造经验的传承与发展。对于追求卓越性能的工程师而言，选择这样的产品，意味着选择了一种经过时间验证的制造哲学，一种对品质永不妥协的承诺。在快速变化的技术世界中，这种对制造本质的坚守，正是创造可靠、高性能产品的基石。
