在便携式医疗设备、超薄笔记本电脑或无人机云台内部，每一立方毫米的空间都弥足珍贵。当工程师们面临“既要极致轻薄，又要保证高清高速信号传输”的设计死胡同时，传统的FPC或FFC排线往往力不从心。此时，I-PEX CABLINE-CA 20633系列LVDS极细同轴屏线便成为了破局的关键。今天，我们就从技术底层出发，为各位硬件工程师深度拆解这款“微缩而强大”的连接方案。

一、 极限尺寸与灵活配置：小身材里的大乾坤

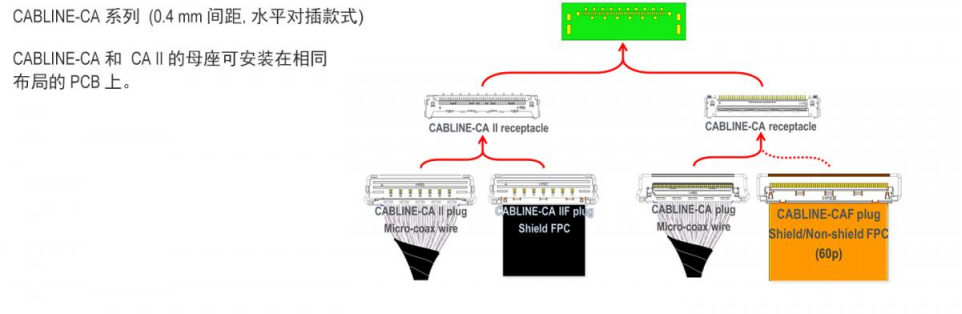

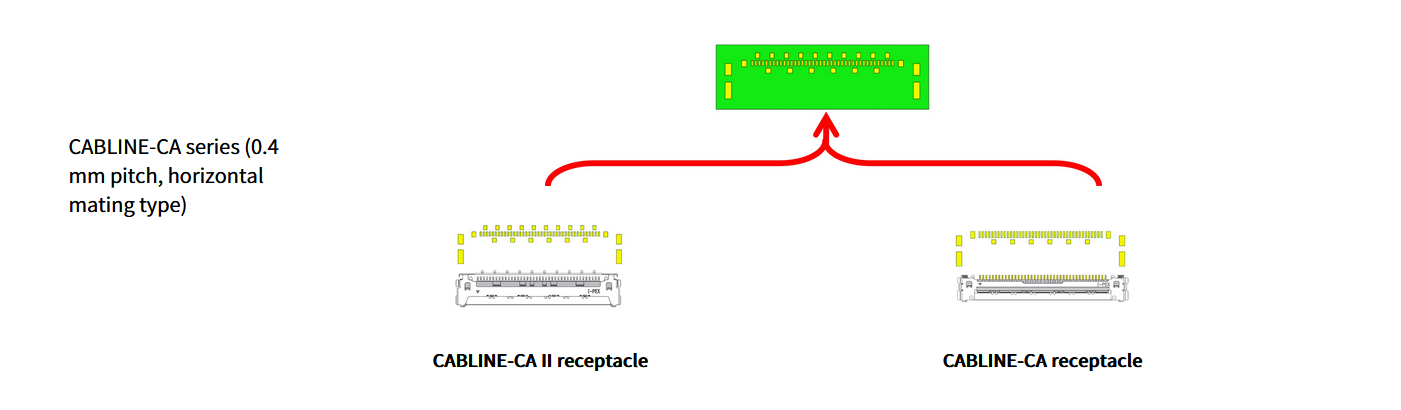

I-PEX 20633系列最直观的特征就是其令人惊叹的微型化设计。它采用了0.4mm的极小触点间距，插头高度控制在最大1.10mm（标称1.00mm），属于典型的低背水平对插式连接器。这种极致压缩的体积，完美契合了现代消费电子和精密仪器对内空间“斤斤计较”的需求。
在配置灵活性上，20633系列同样表现出色。它提供了从10Pin到60Pin的多种引脚数选择（包括10, 12, 20, 30, 40, 50, 60 Pin），能够轻松应对不同位宽的差分信号传输需求。同时，它兼容#38至#46 AWG的极细同轴线规，工程师可以根据实际设备的布线难度和电流承载需求，灵活选择最匹配的线径。

二、 直击工程师痛点：三大核心设计优势

对于负责研发的工程师而言，产品的理论参数固然重要，但实际落地时的可靠性才是考核的重中之重。20633系列在设计之初就精准地击中了几个核心痛点：

• 物理防呆与抗震：机械锁扣设计

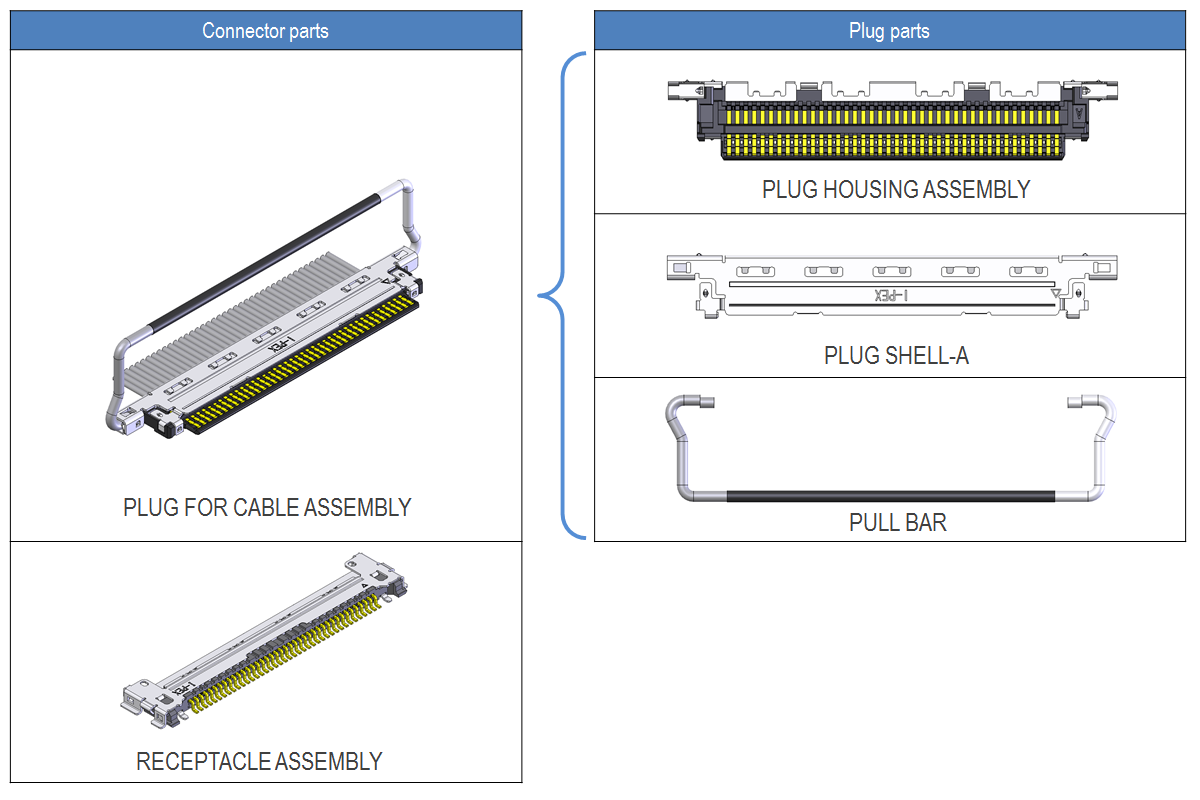

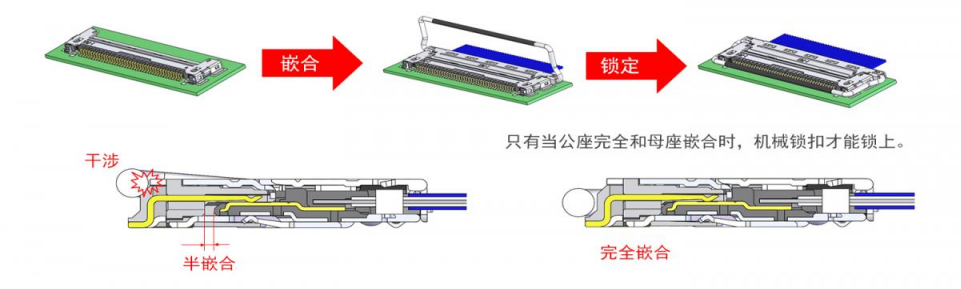

  在狭小空间内，连接器未完全插紧或受震动脱落是导致设备故障的常见原因。20633系列配备了可靠的机械锁扣结构，不仅能在嵌合时提供清晰的触觉反馈，防止不完全嵌合，还能在设备经历长期震动或意外拉扯时，牢牢锁死插头与插座，极大提升了产品的物理可靠性。


• 数据吞吐怪兽：支持20Gbps/lane高速传输

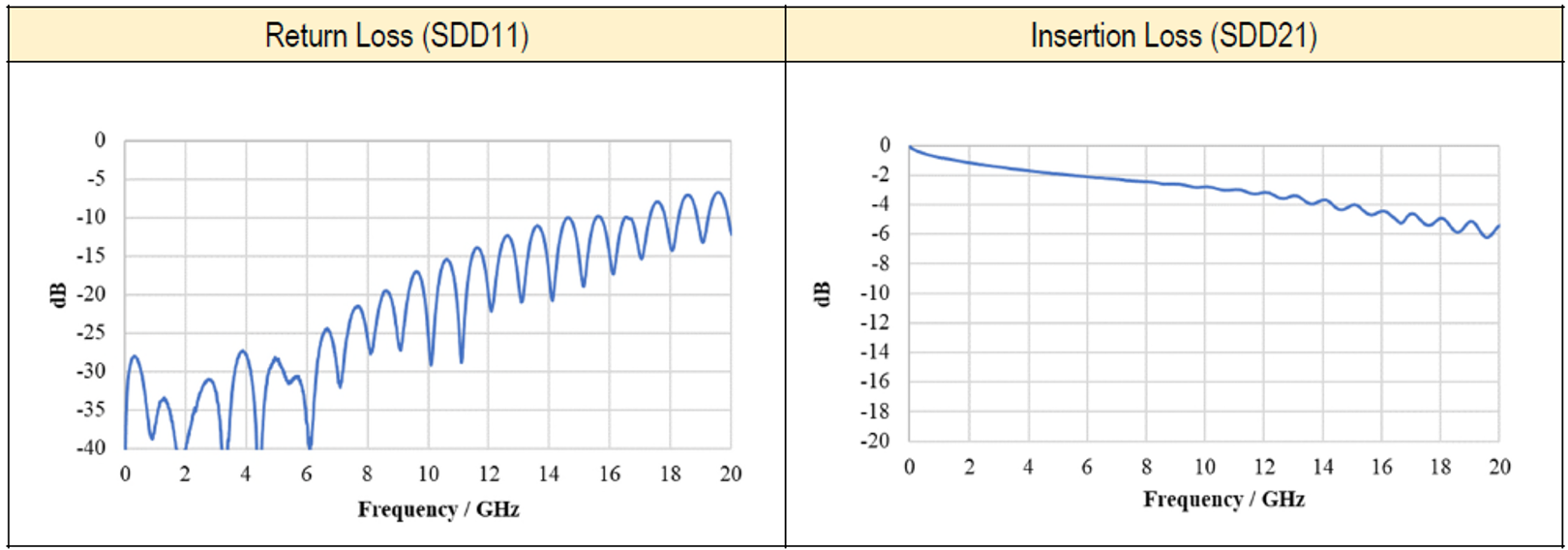

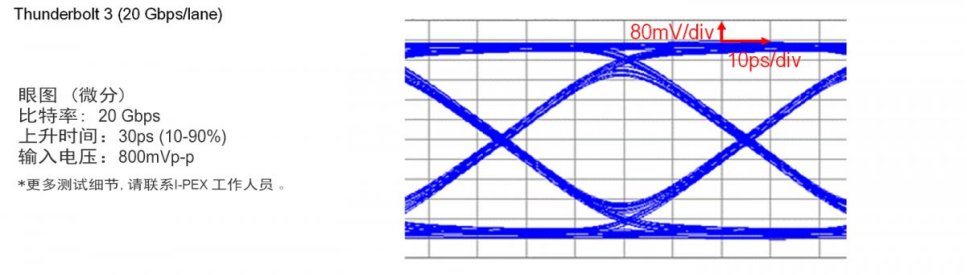

  随着屏幕分辨率向2K/4K甚至8K迈进，传统的LVDS排线已逼近带宽极限。20633系列凭借优越的电气性能，单通道可支持高达20Gbps的数据传输（兼容Thunderbolt 3/4, USB4, eDP HBR3等高速协议）。这意味着一根细细的同轴线，就能轻松驱动高清高刷新率的显示屏幕。


• 抗干扰能手：360°全屏蔽与低损耗
  极细同轴线本身自带优异的屏蔽层，配合连接器整体的全屏蔽结构，使其拥有卓越的EMI（电磁干扰）抑制能力。即便在Wi-Fi天线或其他高频信号源附近部署，也能保证信号完整性，避免画面闪烁或数据传输丢包。



三、 刚柔并济：极细同轴线带来的高柔韧性与耐用度

除了连接器本身的硬核参数，20633系列所采用的极细同轴线束在机械性能上也远超传统FPC。FPC虽然平整，但在频繁弯折或存在转轴的应用场景中容易疲劳断裂；而极细同轴线则表现出极佳的柔韧性和耐弯曲寿命。无论是笔记本电脑的开合转轴，还是无人机摄像头的云台走线，20633线束都能在无数次动态弯折下保持稳定导通。

四、 广泛的应用版图

得益于上述得天独厚的优势，I-PEX CABLINE-CA 20633系列的身影遍布众多前沿领域：从超薄笔记本、高清平板的内屏驱动，到便携式B超机的探头连接；从高清安防摄像机的内部模组，再到工业机器人和无人机的高清图传系统，它几乎是所有对“空间、画质、可靠性”有苛刻要求场景的理想之选。

结语

I-PEX CABLINE-CA 20633系列无疑是微型高速连接领域的一座里程碑。但如果您在研发中正面临进口品牌交期过长、成本高昂，或是急需非标定制化服务的困扰，不妨将目光转向成熟的国产替代方案。作为深耕极细同轴线束制造领域的专业厂商，我们不仅能提供PIN对PIN完美替代20633系列的高性价比产品线，还能为您提供从线材选型、模具开发到批量生产的全流程定制服务。欢迎各位工程师随时咨询，让我们为您的下一个创新设计提供强有力的连接支持！
