干扰主要通过两种方式影响信号：

• 辐射干扰：外部噪声源（如CPU、Wi-Fi模块、电源电感）产生的电磁波，像电台广播一样“入侵”信号线。

• 传导干扰：噪声通过共享的电源或地平面，直接耦合到信号路径中。

更棘手的是串扰——线缆内部相邻高速差分对之间的相互干扰。随着信号速率提升，这种“自家人打自家人”的现象日益严重。CABLINE®-SS 20373的同轴与屏蔽设计，正是为了系统性解决这些问题。

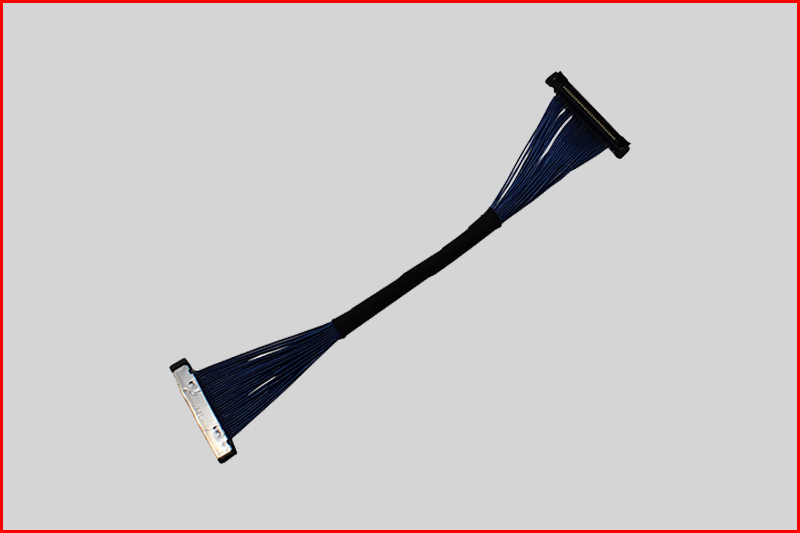

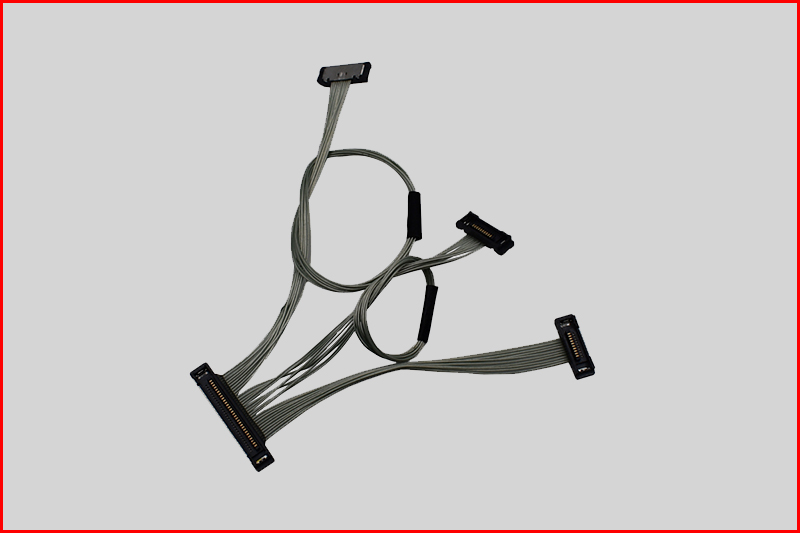

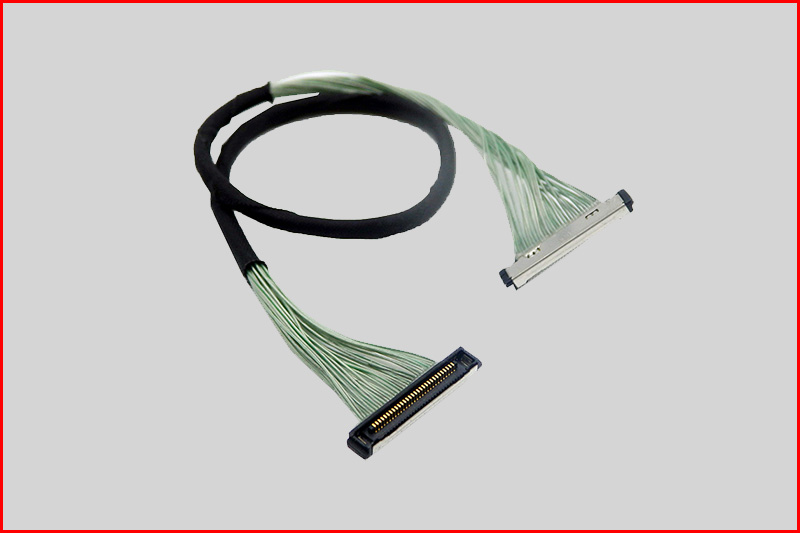

同轴线缆的经典结构（中心导体-绝缘层-屏蔽层-外被）本身就是为对抗干扰而生。CABLINE®-SS 20373系列将其微型化，应用于每一对差分信号。

• 封闭的电磁场：高频信号在中心导体传输时，其电场和磁场被严格限制在绝缘层内部，并由外层的金属屏蔽层完全包裹。这就像为信号修建了一条“金属隧道”，外界的电磁波难以穿透进来，内部的电磁场也难以辐射出去，从而实现了极佳的自屏蔽效果。

• 对抗串扰的终极武器：由于每一对信号都拥有自己独立的、完整的金属屏蔽层，相邻通道之间的电磁耦合被物理隔离。这使得通道间串扰参数（NEXT, FEXT）可以做到极低（优于-40dB），这是实现多通道并行高速传输（如eDP 8通道）而不相互干扰的物理基础。

针对极端恶劣的电磁环境，单层屏蔽可能不够。高品质的CABLINE®-SS 20373线缆会采用更复杂的屏蔽结构：

• 铝箔麦拉带：一层薄铝箔与聚酯薄膜复合而成，提供100%的覆盖率，主要防御高频电场干扰。但其机械强度差，不易直接焊接。

• 编织屏蔽层：由细铜丝编织而成的网状层，覆盖率达85%-95%以上。它提供了良好的机械强度、柔性和低频磁屏蔽能力，并且是主要的接地和焊接载体。

• 组合屏蔽：最常见的工业级做法是“铝箔+编织网”组合。铝箔提供全覆盖，弥补编织网的缝隙；编织网则提供机械保护和低电阻接地通路，两者结合可实现超过90dB的屏蔽效能。

屏蔽层在连接器处的处理，是屏蔽设计的“阿喀琉斯之踵”。如果处理不当，干扰会从此处泄漏，前功尽弃。

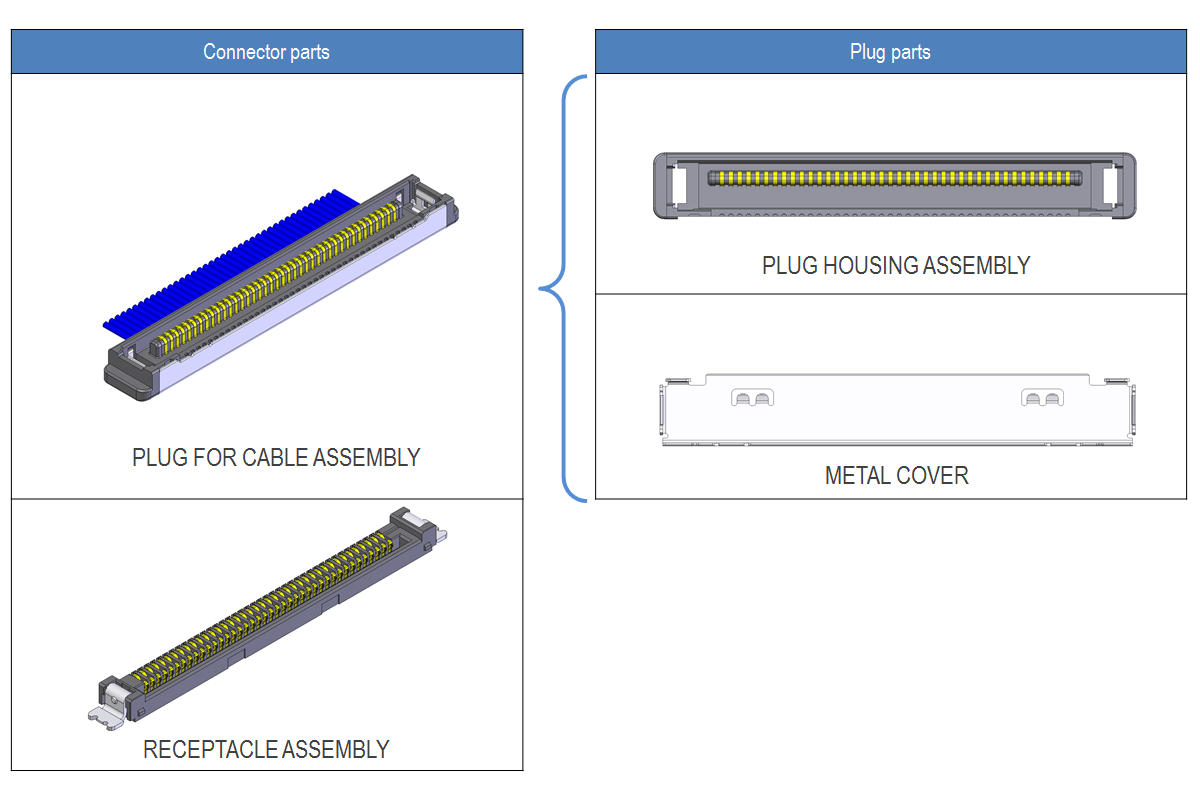

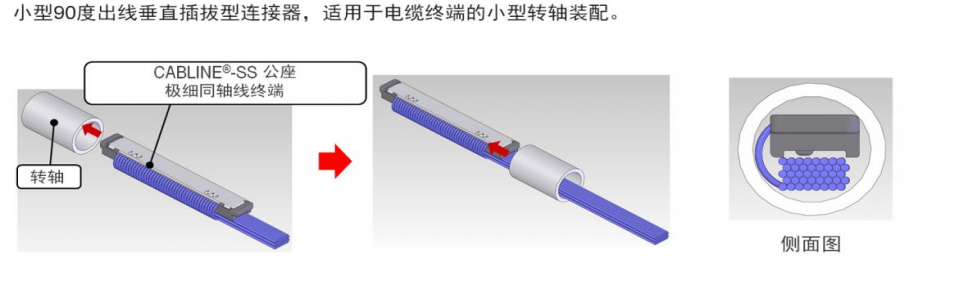

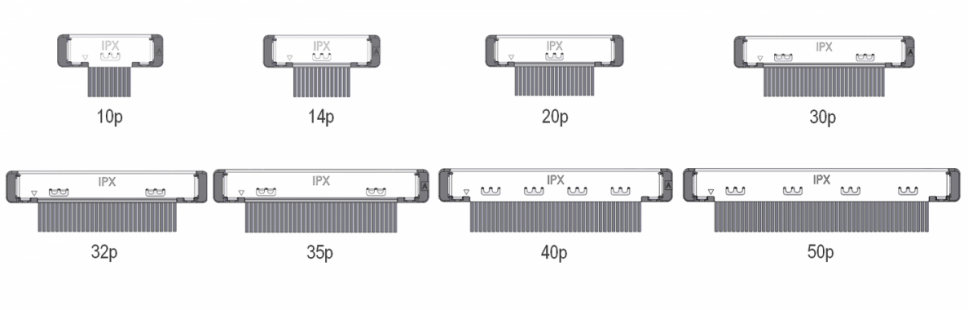

• 360度无死角端接：线缆的屏蔽层必须在连接器尾部被全方位、无缝隙地压接或焊接在连接器的金属外壳或特定的屏蔽夹上。理想的状况是形成一个连续的、低阻抗的金属连接，将屏蔽层作为设备整体屏蔽的一部分。CABLINE®-SS 20373连接器的设计为此提供了可靠的端接界面。

• 连接器金属外壳的桥梁作用：连接器的金属外壳（如公座的屏蔽铁壳）必须与设备主板的接地层（通过其自身的接地引脚或与主板金属框架的接触）良好连接。这样，整个屏蔽系统——从线缆屏蔽层到连接器外壳，再到设备地——形成了一个完整的法拉第笼，为干扰能量提供了泄放通道。

一条屏蔽良好的屏线，需要在系统中正确使用才能发挥最大效能：

• PCB端接地设计：主板PCB上，连接器安装区域的接地铜箔必须完整、多过孔，确保与内层地平面低阻抗连接，为干扰电流提供“泄洪区”。

• 整机接地策略：明确设备是采用单点接地还是多点接地。通常，高频数字部分的屏蔽应采用低频多点接地，以最小化接地回路面积，避免环路天线效应。

• 布线分离：在设备内部布局时，屏线应尽可能远离已知的强干扰源（如电源模块、电机驱动线），并避免与其它线缆长距离平行走线。

选择替代方案时，其屏蔽性能必须得到验证：

• 结构审查：向供应商索取线缆横截面图，确认其屏蔽层结构（是单编、铝箔+单编还是更复杂的组合）。

• 屏蔽覆盖率测量：编织网的覆盖率是硬指标，可通过显微镜观察估算。

• 传输线法测试：在专业实验室，可以使用传输线法或小室法，依据标准（如IEC 62153-4-6）实测线缆的屏蔽衰减参数，获得其在目标频率范围内的定量性能曲线。

• 系统级实机抗扰度测试：最直接的验证。将采用替代屏线的设备，置于强辐射源（如对讲机、开关电源）附近工作，观察显示屏画面是否有异常。或直接进行EFT（电快速瞬变脉冲群）、ESD（静电放电）等抗扰度测试。
