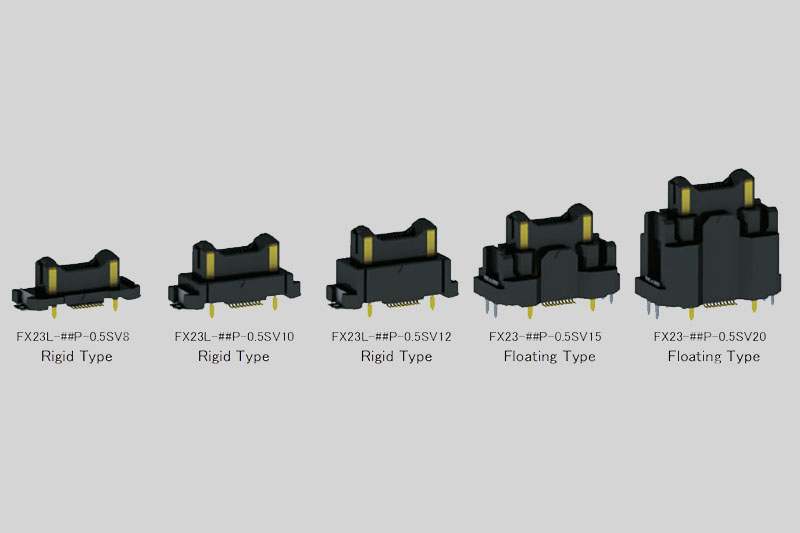

在高端运动控制、机器视觉和医疗影像设备中，日本广濑（HRS）的FX23L系列连接器可谓是大名鼎鼎。作为FunctionMAX家族的核心成员，它以0.5mm极小间距、高达120芯的高密度信号引脚，以及卓越的±0.6mm浮动容差，完美解决了高密度PCB组装和系统震动的工程痛点。
然而，随着近几年全球供应链的动荡，原装HRS FX23L的交期和价格屡屡挑战着硬件企业的承受极限。许多研发总监和采购负责人都在暗中寻找Pin-to-Pin兼容的国产替代方案。
但连接器平替绝非简单的“依葫芦画瓢”，稍有差池就会导致整机出现信号完整性问题或机械失效。作为一名浸淫元器件行业多年的老兵，今天我就手把手教您如何像审查“特工”一样，严谨评估一家HRS FX23L替代供应商的成色。

一、 为什么FX23L如此难以被完美复制？（原厂核心技术壁垒）

在寻找平替之前，我们必须敬畏原装产品的设计难度。HRS FX23L之所以昂贵且交期长，是因为它集成了三大极高难度的工艺：

• 混合电源与高速信号的共存：FX23L在0.5mm的极小间距下，两侧集成了4个能承载3A大电流的电源端子，中间则是支持PCIe Gen4（16Gbps）高速传输的微细信号端子。电源与信号的无干扰共存，对内部的屏蔽设计和端子阻抗控制要求极高。

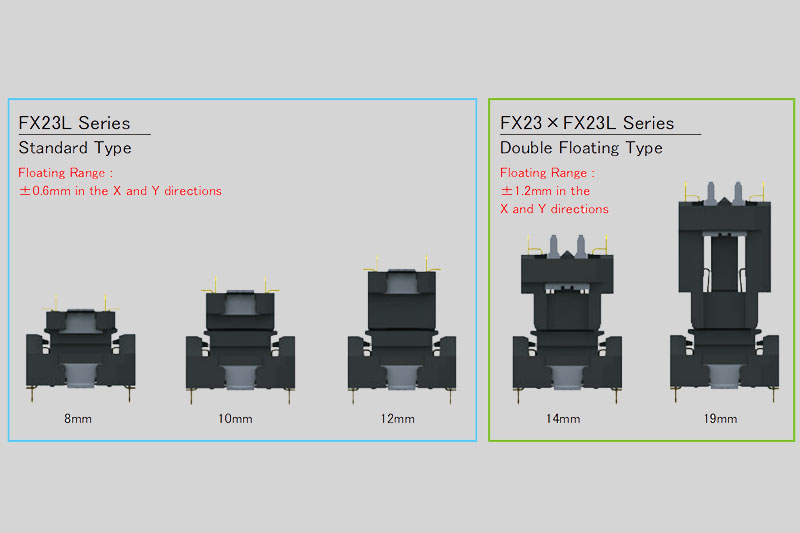

• X/Y轴±0.6mm的精准浮动机制：它不仅要求塑胶模具有极高的公差配合，更要求端子的弹性形变材料学达到完美平衡——太硬插拔困难且易损焊盘，太软则无法提供稳定的正向力。


• 极致的自动化贴装要求：原装FX23L带有标准的吸嘴带（Pick & Place），且端子共面性要求极高，以支持高速SMT贴片。

二、 评估HRS FX23L替代方案的5大“魔鬼细节”

当替代方案供应商拍着胸脯向你保证“完全兼容”时，请务必拿出放大镜，核对以下五个核心技术指标：
1. 物理尺寸的“零公差”与模具质感
不要只比对2D图纸，一定要拿原装HRS样品和实际替代品进行3D堆叠测试。重点测量导柱（Guide Post）的直径和倒角，这直接决定了盲插的成功率。劣质替代品往往因为模具磨损，导致导柱偏细，插拔时容易损伤信号端子。
2. 高速差分阻抗的实测数据（TDR测试）
如果你的设备用到FX23L的高速通道（如LVDS或PCIe），务必要求替代厂商提供时域反射计（TDR）的测试报告。优质的平替方案必须在上升时间为80ps的条件下，将差分阻抗严格控制在100Ω±10%以内，否则高速信号会产生严重的信号反射和串扰。
3. 电源端子的电流温升曲线
原装FX23L的电源端子可承载3A电流。你需要让替代供应商提供“单端子通电3A状态下的温升测试报告”。如果端子选材不佳或接触电阻过大，通电后半小时内就会异常发热，导致塑胶熔毁。
4. 浮动顺滑度与保持力的平衡
拿在手里反复推拉测试！优质的替代品在X/Y轴浮动时应该顺滑且无卡滞感，同时在任意偏移位置松开后，都能迅速且平稳地回归中心。插拔力（Mating Force）应与原装保持一致（通常在50gf~150gf/端子之间），太松容易震脱，太紧则伤机器。
5. 镀层厚度与盐雾测试报告
出于降本考量，有些替代厂会偷工减料减少镀金厚度。务必确认信号端子的接触区镀金厚度达到原装的4μ"（微英寸）或以上标准，并要求提供48小时以上的中性盐雾测试合格报告。

三、 告别卡脖子，拥抱高性价比供应链

寻找HRS FX23L的国产平替，绝不是退而求其次的妥协，而是一种更聪明、更具前瞻性的供应链管理策略。一个成熟的替代方案，不仅能帮你将采购交期从十几周压缩至3-4周，更能合法合规地砍掉30%~50%的BOM成本。

结语：

打铁还需自身硬。如果您正在为手头的HRS FX23L项目寻找Pin-to-Pin兼容、经过严苛环境压力测试、且交期极快的国产替代方案，我们的工程团队随时待命。我们愿意开放实验室，与您的研发人员一起，用真实的测试数据说话，为您提供无缝切换的优质平替产品。
