一、为什么 DF36-30P-0.4SD 是国产屏线替代的"硬骨头"

HRS（广濑）DF36-30P-0.4SD 是 0.4 mm pitch、30 pin、带锁扣的极细同轴连接器，长期占据旗舰手机、折叠屏、AR/VR 眼镜、高清摄像头模组的屏线 / 摄像链路位置。它承载的通常是 MIPI-DSI（1–2.5 Gbps/lane）或 MIPI-CSI 高速差分对，外加 I²C、复位、背光 PWM、电源等低速 / 电源 pin。

客户工程师在评估"国产替代"时，第一关从来不是价格，而是：换完之后眼图还能不能过 mask？量产一致性会不会翻车？ 这恰恰也是搜索引擎里"DF36-30P-0.4SD 眼图测试""极细同轴信号完整性"这类长尾词背后，工程师真正想找的答案。

二、极细同轴线结构对信号完整性的隐性影响

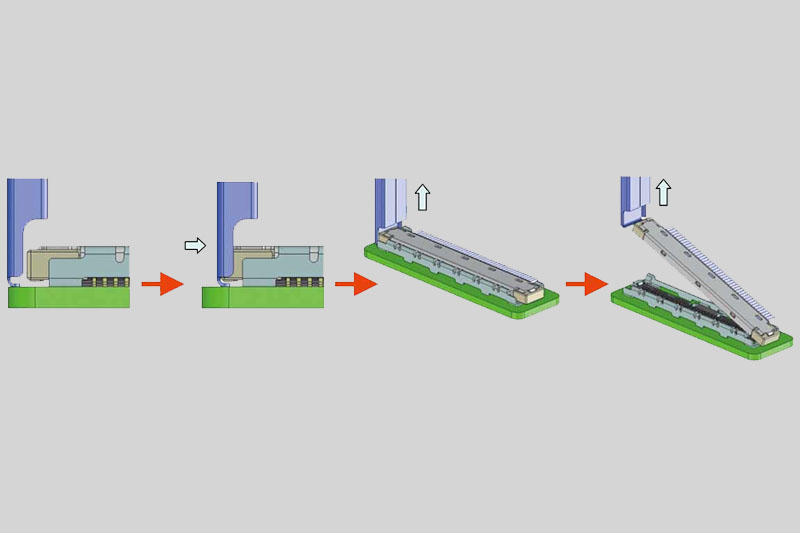

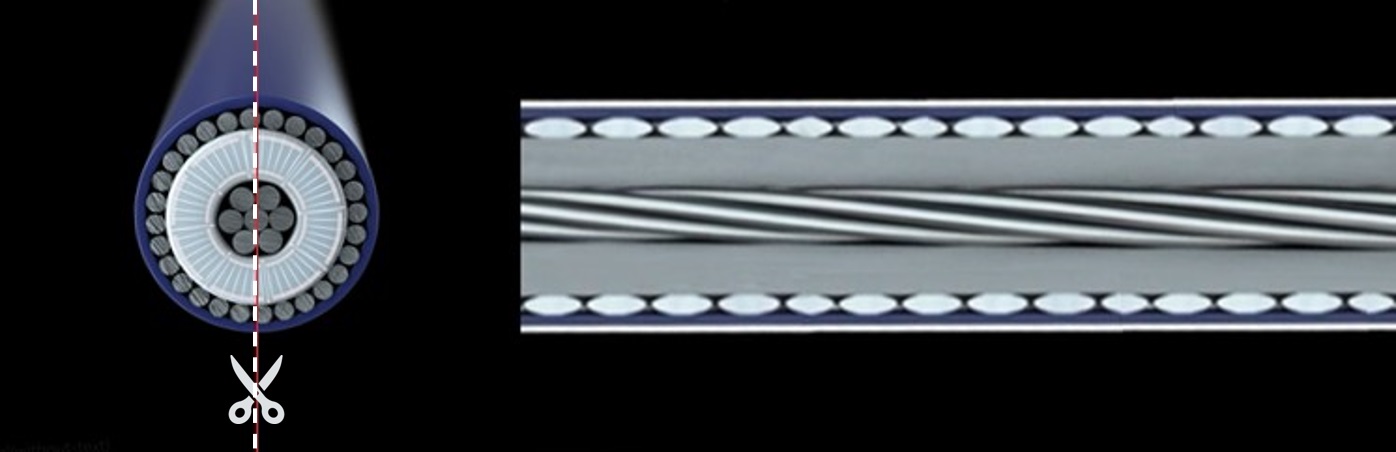

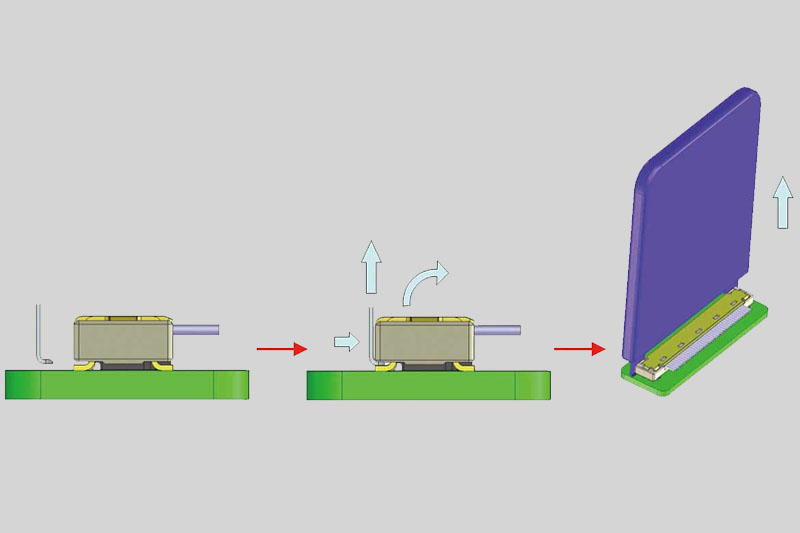

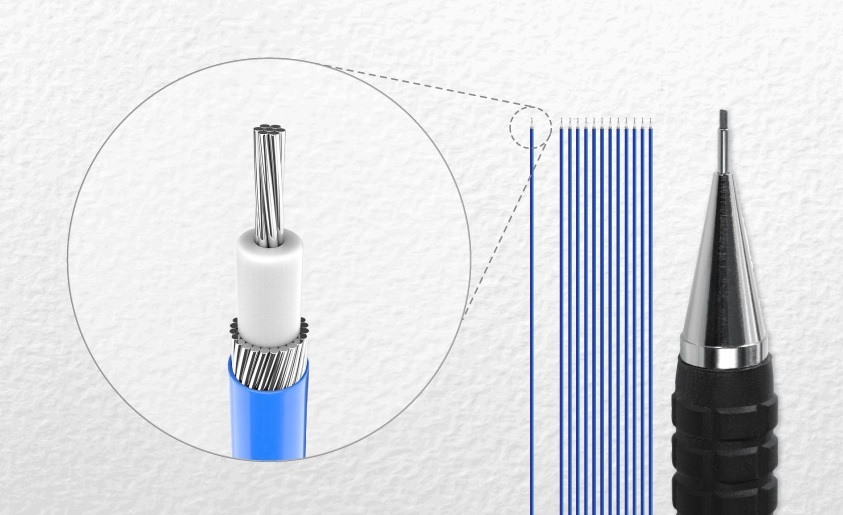

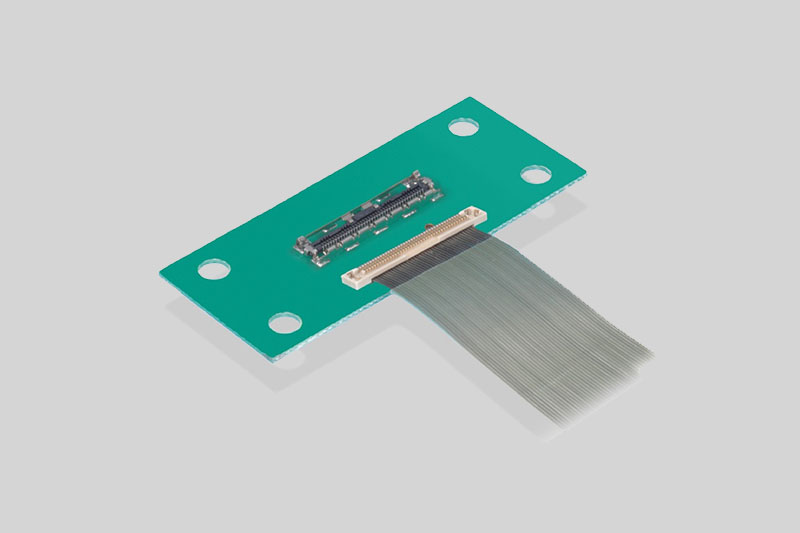

DF36-30P-0.4SD 配套的是 0.4 mm 间距极细同轴（常见线径 φ0.8–φ1.0 mm，导体 AWG 42–44），从 SI 角度有三个坑：

1. 特性阻抗的"微操"难度

MIPI 单端 50 Ω / 差分 100 Ω 是硬指标。极细同轴的绝缘层厚度只有几十微米，发泡 PTFE 或辐照 PE 的介电常数 εr 稍有波动，Z0 就会漂 ±5 Ω。国产方案要把 Z0 控制在 50±3 Ω 以内，才能跟 HRS 原厂对齐。

2. 趋肤效应 + 线损叠加

1 GHz 以上，铜导体的趋肤深度 < 2 μm，AWG 44 的实心铜或绞合镀银铜一旦表面粗糙度大，插损 S21 @ 2 GHz 会多掉 0.3–0.5 dB / inch。DF36 整缆长度常见 40–80 mm，总链路 IL 预算要压在 –3 dB @ Nyquist（对应 1.25 Gbps 是 625 MHz，2.5 Gbps 是 1.25 GHz）以内，否则眼图高度先被吃掉。

3. 0.4 mm pitch 下的串扰

30 pin 里 MIPI lane 通常占 4–8 对，相邻是电源 / GND 或低速信号。0.4 mm 间距下，同轴线屏蔽层覆盖率 < 95% 时，近端串扰 NEXT 在 2 GHz 能跑到 –30 dB 出头，刚好踩 MIPI 接收机的容忍边线。国产替代的第一项自检就是 TDR + 四端口 S 参数扫一遍。

三、眼图测试的"三个工程师最容易踩的坑"

客户工程师拿到 DF36-30P-0.4SD 样品（不管原厂还是国产），上示波器跑眼图，常见翻车点其实不在线本身，而在测试链路的 de-embedding 没做干净。

坑 1：夹具 + PCB 转接没去嵌

DF36 本身小，必须做专用治具（常用罗森伯格或同轴探针转 SMA）。但 SMA→PCB trace→连接器焊盘这段，2 GHz 以内能贡献 0.8–1.2 dB 额外 IL。正确做法：用 VNA 先扫治具 S2P，示波器端加载 .s4p 做 de-embedding，否则眼高虚低 10–15%，mask 余量被"测"没了。

坑 2：MIPI 的"非标准 PRBS"

很多工程师套以太网 PRBS7 去测 MIPI 屏线，其实 DSI 发送端是 伪随机 8b9b / 或 D-PHY 的 LP/HS 切换序列。建议：

• D-PHY HS：1.0–1.5 Vpp，1–2.5 Gbps，眼图模板按 MIPI 联盟 D-PHY v2.x 的 UI 0.15/0.85 高度门限 对

• C-PHY：三线编码，看眼宽 + 跳变沿，不直接套差分 mask

坑 3：抖动拆分不看 Dj

Tj（总抖动）< 0.3 UI @ BER 1e-12 是 DSI 常规要求。但客户工程师生怕的是 Dj（确定性抖动）来自哪里——DF36 焊盘如果 SMT 偏移 > 50 μm，反射分量会进 Dj；同轴线屏蔽接地不良，则 Pj（周期性抖动）来自电源耦合。国产方案对比原厂时，把 Tj / Dj / Rj 拆开列出来，比只给一张"眼图过了"的截图有说服力得多。

💡 一个实战阈值参考（2.5 Gbps D-PHY，80 mm 线长）：

• IL @ 1.25 GHz：≤ –2.8 dB

• Zdiff：100 ± 5 Ω（TDR 台阶 < 3 Ω）

• 眼高：≥ 200 mV（mask margin ≥ 20%）

四、国产替代方案怎么打"SI 这张牌"

作为国产屏线替代方案制造商，跟客户工程师对话时，光说"Pin-to-Pin 兼容 HRS DF36-30P-0.4SD"已经不够了。我们内部跑下来，能让客户点头的关键动作是这几件：

1. S 参数报告随货走：每批次抽 5–10 pcs 上 VNA 扫 100 kHz–6 GHz，IL / RL / NEXT / FEXT 给曲线，不是只给 Pass/Fail

2. TDR 阻抗分布图：把连接器焊区、同轴段、对端焊区三段台阶标出来，让客户 SI 工程师一眼看到"哪里在漂"

3. 眼图对比原厂盲测：同一块主板 + 同一台示波器，国产 vs HRS 原厂同工况跑 2.5 Gbps DSI，眼高眼宽差 ≤ 5%

4. 小批量 SI 陪跑：首单 500–2000 pcs 阶段，派 FAE 带着 VNA/示波器去客户产线复现测试环境，把 de-embedding 文件直接给客户

折叠屏和 AR/VR 这条线，DF36-30P-0.4SD 的用量还在涨，但原厂交期 + 单价始终是模组厂的痛。国产替代不是"便宜就行"，而是"眼图先过、批次再稳"——这才是客户工程师愿意把你写进 BOM 替代清单的理由。

如果你正在评估 DF36-30P-0.4SD 的国产替代方案，或者卡在某块屏的 MIPI 眼图 margin 上，欢迎带规格来聊——我们可以把 S 参数模板和治具 de-embedding 文件先发你对照。
