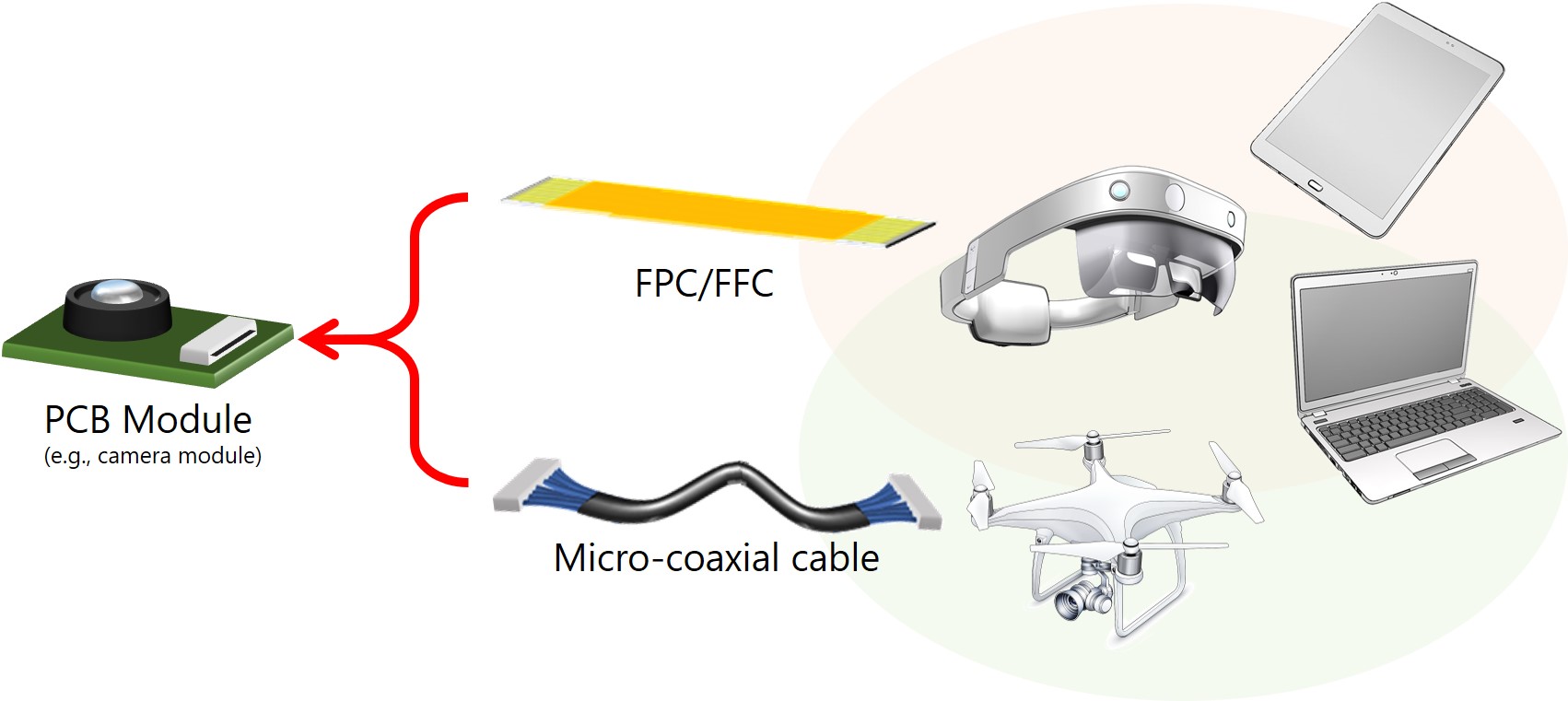

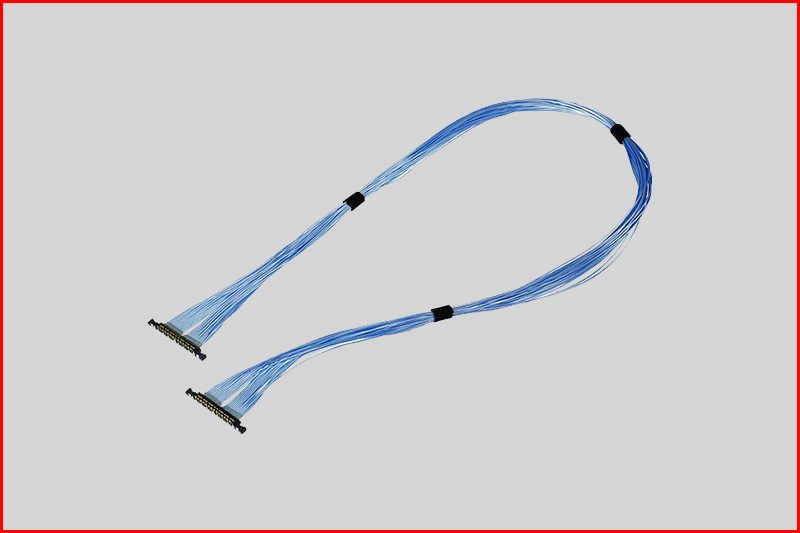

I-PEX 82068-100B-02-D 这颗料在 LVDS/ eDP 屏线里属于"小而紧"的一档——0.3mm pitch、26Pos、200mm、插头对插头、屏蔽型、1-N 反向接线，对应的是 CABLINE-UA II 系列里那颗 44AWG 极细同轴组件。下游用在工控显示屏、医疗设备、车载中控、笔电/一体机、无人机图传屏这些对空间和结构 hinge 折叠有要求的场景。作为做 I-PEX 屏线替代方案的工厂，下面从工程师最关心的几个维度拆开讲。

一、82068-100B-02-D 的参数底盘先对齐

先把这颗料的"身份证"列清楚，选型或 BOM 替代比对时不会错位：

• 系列：CABLINE-UA II，I-PEX 面向超窄空间、hinge 贯穿结构的矩形微同轴方案

• Pitch：0.3mm，双排 2×13，合计 26Pos

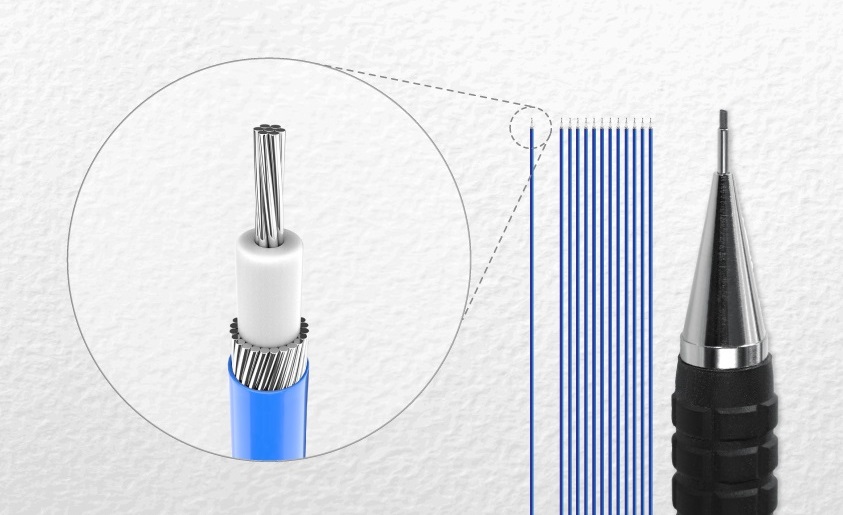

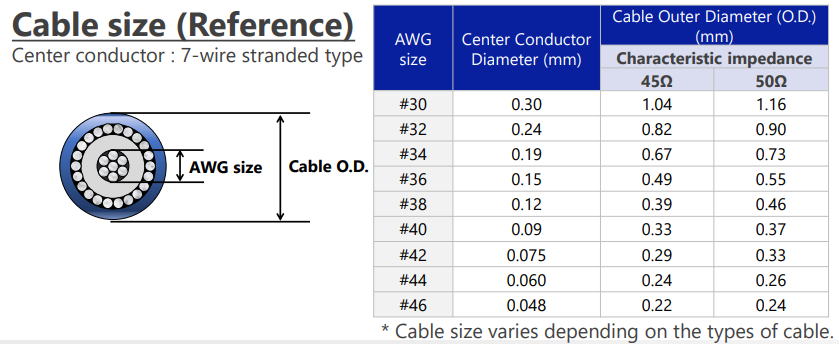

• 长度：200mm（0.656ft），线规 44AWG 微同轴

• 结构：Plug-Plug（插头对插头），1-N 反向接线；直角垂直对接式，细插头可过 hinge

• 屏蔽：整体屏蔽 + 多点接地设计，EMI 表现优于同长度 FFC

• 触点：金闪镀层，配套母座常见为 20498-026E 那一档

• 状态：Active，RoHS3，原厂常规交期 8 周起，波动时能拉到 12–20 周+

对工程师来说，0.3mm + 44AWG 这组合本身就是"精度门槛"——它不是普通 FFC 能随便替的，必须同轴结构才能锁住 LVDS 差分阻抗，这也是为什么很多项目一旦锁定这颗，后续想换来源第一反应是先问"能不能 pin-to-pin、阻抗能不能过"。

二、这颗料的项目里，工程师一般在盯什么

82068-100B-02-D 主要跑 LVDS（也可能上 eDP HBR2 这一档的低速变体），项目侧真正容易出问题的不是"通不通"，而是"长期抖不抖"。

① 空间与 hinge 折叠

0.3mm pitch + 细插头是它为 hinge 贯穿结构生的，笔记本、翻盖工控、医疗推车屏这类"转轴里要走线"的场景基本绕不开。替代方案如果插头外壳尺寸或嵌合深度动了 0.1mm，组装线就会报"插不到位/壳体干涉"。

② 屏蔽与多点接地

原厂这颗标了屏蔽型，CABLINE-UA II 的做法是整体编织 + 多点接地。工控现场、车载中控、带马达/电源邻近的医疗设备，EMI 余量如果只按 FFC 去估，量产很容易在 EMI 暗室栽跟头。

③ 44AWG 的焊接与良率

44AWG 极细同轴，端子压接/焊接窗口比 40AWG 更窄，工厂有没有显微镜焊接 + AOI 是硬指标。这也是为什么原厂 MOQ 高、小批量难接——良率成本摆在那。

④ 母座 20498-026E 的匹配

插拔手感、保持力、接触电阻，最终是 Plug + Receptacle 一起算的。替代线如果只管自己阻抗 OK、不管与 20498-026E 的嵌合公差，插拔 50 次后接触电阻漂移就能让屏闪。

三、日系原厂交期波动下，替代方案怎么验才不翻车

做替代方案的厂商很多，但研发侧真正敢签"第二来源"的，验收口径一般要过下面这几关：

1. Pin-to-pin 与 1-N 反向定义逐脚核对

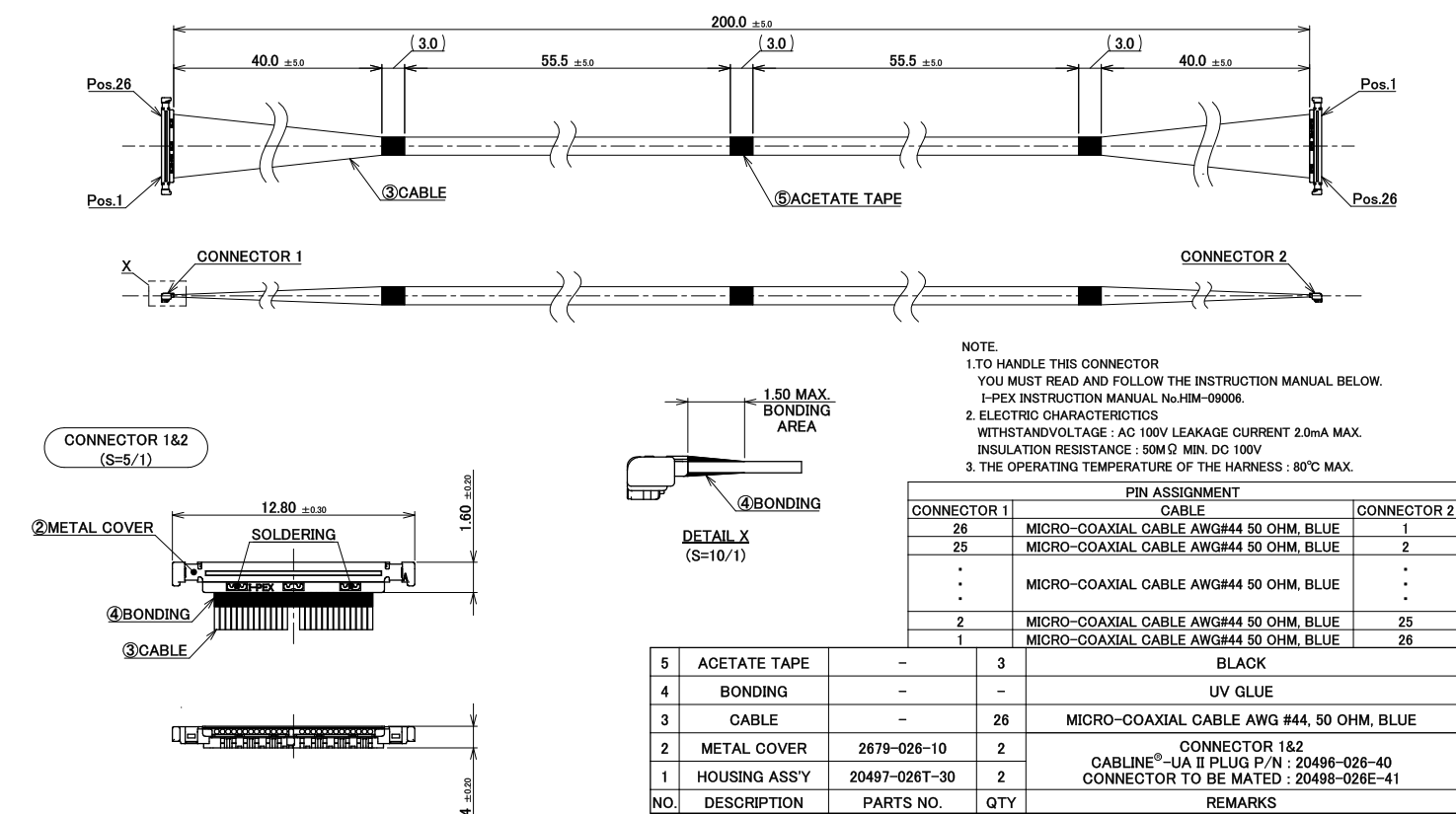

82068-100B-02-D 是 1-N 反向接线（Plug A 的 Pin1 接 Plug B 的 Pin26），BOM 替代第一步不是看外观，是把原厂 drawing 的接点定义逐脚对一遍，尤其 LVDS 差分对（一般成对占用相邻 pin）的极性不能反。

2. TDR 阻抗 & 眼图

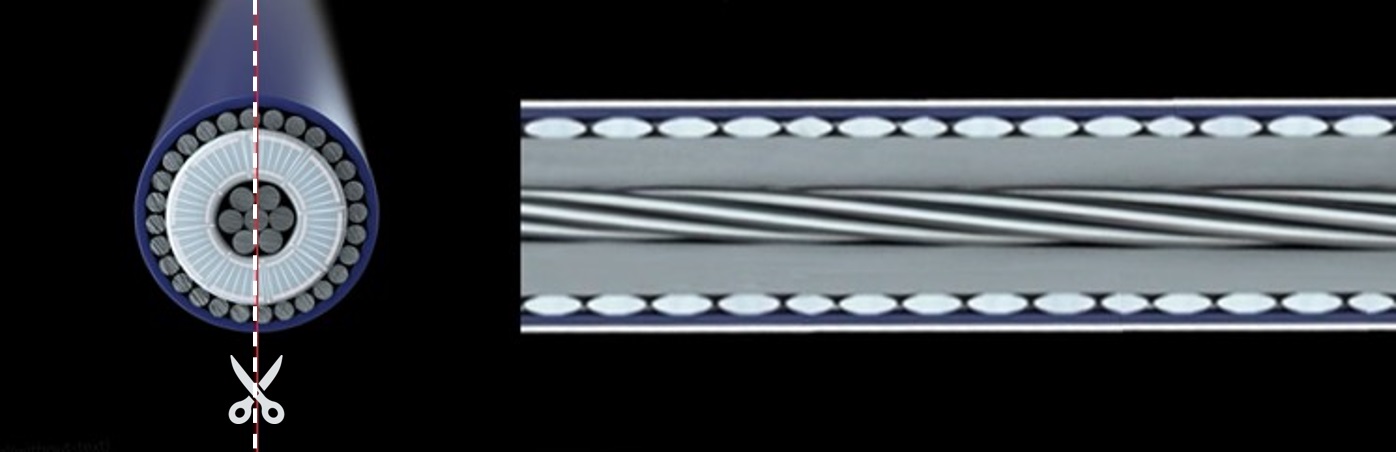

LVDS 标准 100Ω 差分，44AWG 微同轴的绝缘层介电 + 编织屏蔽覆盖率决定了阻抗曲线平不平。验收时建议要替代厂出：

• TDR 差分阻抗曲线（整线，含两端焊点）

• 对应屏端驱动下的眼图（至少跑项目标称分辨率 + 帧率）

• 插拔 30/50/100 次后的接触电阻变化（参考 20498 母座寿命档）

3. 与 20498-026E 母座的嵌合验证

包括插入力/拔出力、保持力、X/Y/Z 向微动下的信号抖动。这一步很多贸易型替代商会跳过，但 OEM 项目建议必做。

4. 环境 & 弯折

hinge 类项目要加动态弯折（一般按 3 万–5 万次估），车载/工控要过 -40~85℃ 温箱 + 热冲击。CABLINE-UA II 原厂标的是对应工规温区，替代料至少要拉到同一档。

5. 交期与 MOQ 的真实对比

原厂 DigiKey 挂价 1pc $317、100pc $229/pc，交期 8 周起；小批量、维修备件、NPI 试产那几十条~几百条，原厂通道要么不接要么单价飞。替代厂如果能做到 2–3 周交付、MOQ 按"项目实际需求"放（比如 50/100 条起），对研发和采购都是实打实的痛点化解。

四、定制维度：这颗料其实"不止 200mm 一种做法"

很多客户第一次看 82068-100B-02-D 会以为只能买 200mm 那个 SKU，但实际上 CABLINE-UA II 这种组件，下面这些维度都可以按项目改：

• 线长：100 / 150 / 200 / 300mm 甚至非标，hinge 总成长不一样

• 线色与标识：工控项目多线并走时靠颜色区分，减少组装误插

• 接点定义重映射：同样是 26Pos，有些项目会把 NC / 保留 pin 挪作 ID 或背光控制，替代厂可以按客户原理图重做 wire list

• 屏蔽方式微调：标准编织之外，对 EMI 特别紧的车载项目可加铝箔 + 编织双层

• Pull-bar / 锁扣变体：反复拆装场景（维修屏、模组测试治具）换成带 pull-bar 版本

对制造商来说，这些定制能力才是"替代方案"和"单纯抄 SKU"的区别——前者能跟着客户的原理图和结构改，后者只能卖 catalog 上那几根。

五、给客户工程师的一句话建议

如果你的 BOM 里已经锁了 82068-100B-02-D，原厂交期又在 12 周以上，或者你正在做 NPI 试产、维修备件、定制线长那类"原厂不接"的订单，第二来源的核心不是价格差，是上面那套验收口径有没有人跟你一起过。pin-to-pin 核对、TDR + 眼图、与 20498-026E 的嵌合、44AWG 焊接良率、交期 2–3 周——这几关过了，替代料才能从"备选"变成"主力"。

💡 我们这边 82068-100B-02-D 的替代方案，pin-to-pin 对应原厂 drawing，44AWG 微同轴 + 屏蔽多点接地，支持 100/150/200/300mm 及非标定制，配合 20498-026E 母座做过嵌合与眼图验证，样品 5–7 天、小批量 2–3 周交付。需要做对标样品或要 TDR/眼图报告的，可以直接发 BOM 或原理图过来。
