深度拆解 TE Connectivity ERNI MiniBridge 214049-E（1.27mm / 4Pin / IDC 母座）在汽车电子中的典型落地场景，并围绕交期、车规兼容与"伪替代"风险，给出可落地的评估框架，助力硬件团队在国产化与供应链安全之间找平衡点。

一、214049-E 这个料号，工程师到底在盯什么

先把参数钉死，避免后面聊"替代"时鸡同鸭讲。

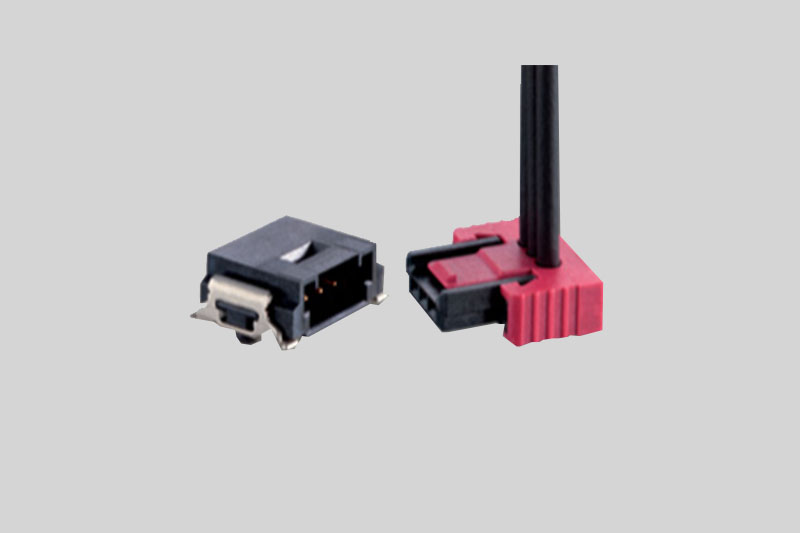

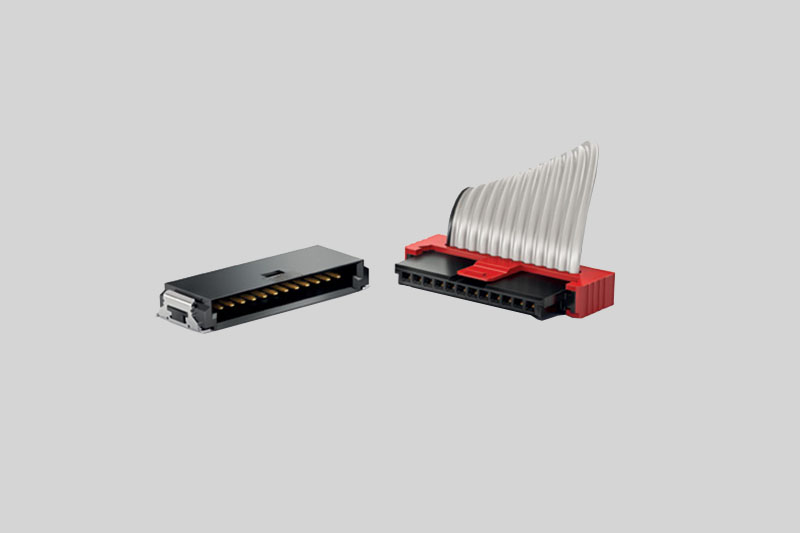

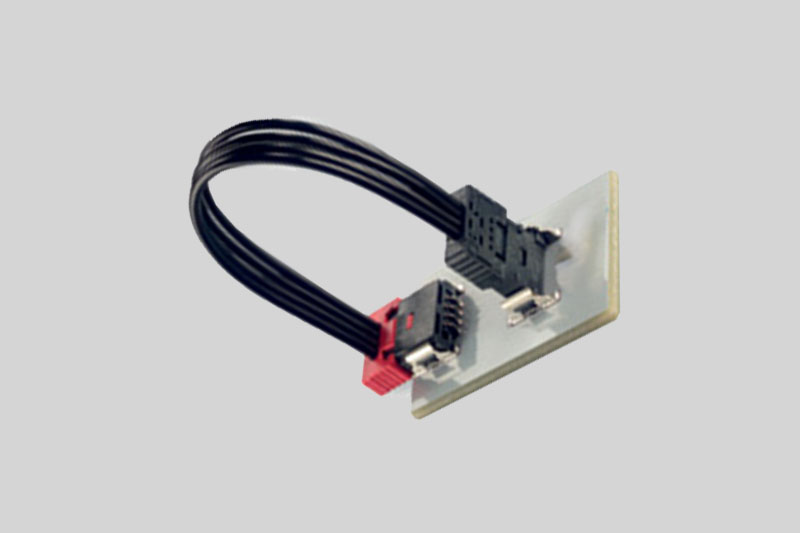

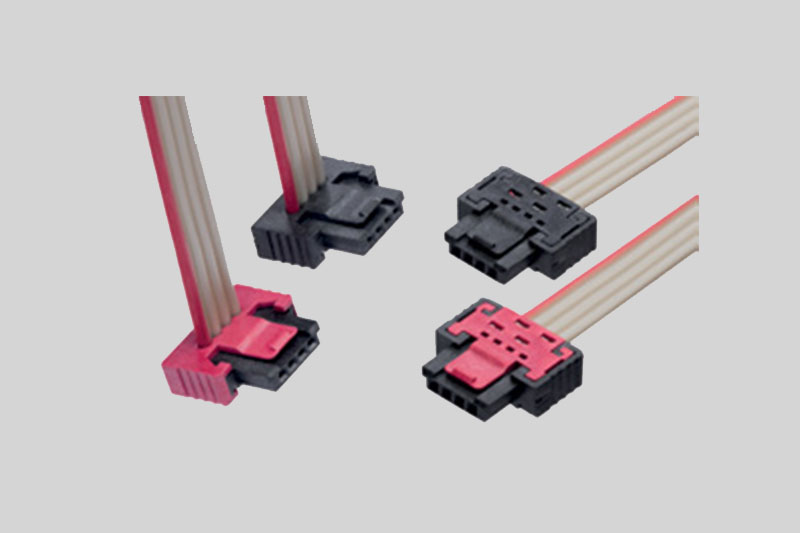

214049-E 属于 TE Connectivity 收购 ERNI 后承接的 MiniBridge 系列，单排 1.27mm 间距，4 位母头 IDC 插座，线径适配 24–26 AWG 离散线或扁平线，触点镀金，黑色外壳，托盘包装，DigiKey 显示标准交期约 30 周。同系列还有 2/4/6/8 位变体，公头分直插和角插 SMT，母头分 90° / 180° 出线，组合灵活。

很多工程师第一次接触它是因为在摄像头模组或雷达板边"找不到更窄又敢上车"的 1.27mm 线对板方案——MiniBridge 的卖点不是性能天花板，而是在 1.27mm 这个被"信号+电源+空间"三重挤压的档位上，把抗振、锁扣、IDC 免剥线这几件事同时做稳了。

💡 顺带厘清一个容易混的点：ERNI 家 1.27mm 车规线对板有两支——MiniBridge（基础款，214049-E 在这支）和 MicroBridge（强化款，LV214、150℃、可选 CPA、Double IDC，主攻头灯/BMS/OBC 等更狠的场景）。下文聊"应用"时两支都会碰到，但 214049-E 本身属 MiniBridge，不要拿 MicroBridge 的 150℃ 数据直接套。

二、214049-E 在汽车电子里的核心落点

MiniBridge 整个家族的汽车应用清单很长：LED 大灯/尾灯、红外测距、HUD、仪表盘元件、方向盘 ECU、BMS 低压信号、OBC/DCDC 辅助采样、激光雷达与摄像头模组等都在其列。214049-E（4Pin 母 IDC）作为其中用量很稳的"小配角"，主要卡位在"不需要大电流、但要高密度+抗振+好布线" 的那些信号互联节点：

1. 摄像头 / 毫米波雷达 / 激光雷达的低压信号尾线

ADAS 传感器板外挂的供电+MIPI 控制+I2C，4Pin 刚好够一组，IDC 母座直接咬 24AWG 离散线，省掉线端压接工位。模组装车前要经过台架随机振动，MiniBridge 的双端锁扣 + Koshiri 防呆能在长期微动下不掉接触。

2. OBC / DCDC 模块内部的辅助采样与通信

车载充电机里 MCU 到辅助电源、风扇、继电器驱动板的低压互联，主功率走 Busbar 或大电流连接器，信号级 4Pin 就交给 1.27mm 这类。214049-E 的 IDC 工艺对产线友好——BMS 低压信号、车载充电器、变频器、直流/直流充电器等同样是 MiniBridge 家族的典型主场。

3. 车身舒适与方向盘/仪表小 ECU

方向盘按键矩阵、转向柱控制模块、仪表盘小板对线，振动谱不算最凶但空间极紧，1.27mm + 4Pin + 180° 出线能让线束顺着 PCB 边沿走，不顶散热片。

4. LED 驱动尾线（尾灯/内饰光）

虽然头灯附近高温区 MicroBridge 更合适（150℃），但尾灯和室内 LED 驱动板工作温度宽松些，214049-E 的 LCP 外壳 + 镀金触点够用，成本还比 MicroBridge 低一档。

三、为什么这两年工程师开始认真琢磨"替代"

讲应用是铺垫，客户工程师点开这篇文章的真正动机，八成是下面三件事凑齐了：

• 交期：214049-E 在分销商口径 30 周起步，项目节奏根本等不起；

• 单价：DigiKey 挂价 1 颗 ~30 美金、210 颗 tray 也要 21 美金上下，BOM 压力摆在那；

• 国产化合规：主机厂和 Tier1 都在压"关键互连器件要有第二来源"，但 MiniBridge 这种带锁扣+IDC 结构的 1.27mm 小连接器，"长得像"和"能上车"之间差着一整套验证。

于是搜索"214049-E 替代""MiniBridge 国产兼容"的人越来越多——但这恰恰是坑最密的地段。

四、替代挑战：三个"看不见的地方"才是分水岭

如果只是抄外形、1.27mm 对 1.27mm、4Pin 对 4Pin，那叫"物理能插进去"；车规项目要的是"50 次插拔 + 整车寿命振动 + 高温老化后还能守住接触电阻"，这中间至少有三道槛：

🎯 第一道：材料牌号，不是"高温塑料"四个字就能糊弄

原厂 MiniBridge 外壳是 LCP，HDT 要扛得住 260℃ / 10s × 3 次无铅回流焊不翘曲，长期 125℃ 老化 1000h 后锁扣保持力衰减可控。评估替代料时一定让供应商拿出材料物性表 + 回流焊翘曲报告 + 老化后保持力数据——对方如果说"我们用的是高温料"却只给颜色样板，直接 pass。

🎯 第二道：接触系统的"力-阻-时"三角

连接器寿命的核心不是标称"50 次插拔"，而是法向力在热胀冷缩 + 车身随机振动微动下的衰减曲线。ERNI 端子是特定热处理铜合金 + 控厚镀金，接触电阻标称 ≤20mΩ 量级。国产兼容方案如果能做到 ≤15mΩ、并通过 USCAR-2 振动 + 85℃/85%RH 1000h，才算摸到"可替代"门槛；只测常温接触电阻就发货的，装车后微动腐蚀会是隐性雷。

🎯 第三道：锁扣结构 + Koshiri 防呆的几何公差

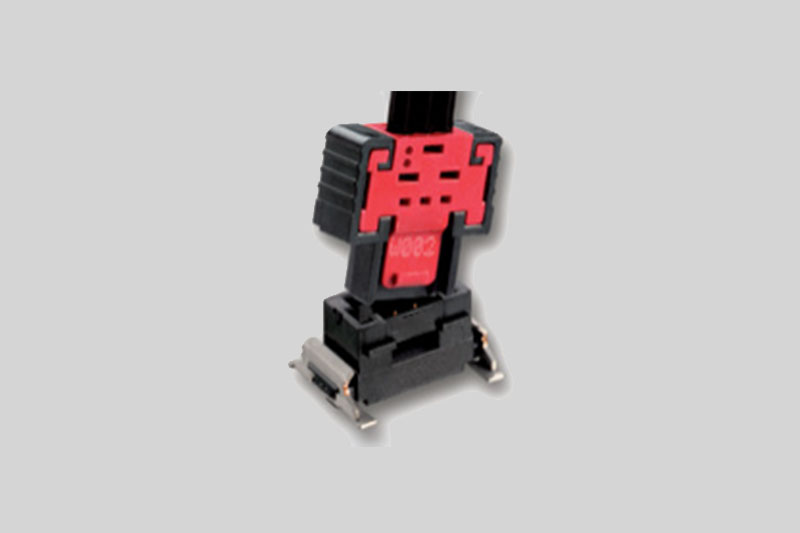

214049-E 的公母对插有顶端壳体闩锁 + 集成固定夹，Koshiri 变体防呆是 ERNI 在这个系列上的招牌。替代方案如果 P2P 引脚对了，但锁扣啮合深度差 0.1mm、或是母座 IDC 咬线应力分布不一样，产线良率和售后返修率会先说话。建议 DVT 阶段至少跑一遍 Slow Motion Bending（车载线对线动态弯曲）和随机振动 3 轴 24h 以上，别省这道钱。

⚠️ 替代的本质不是"换一家"，是技术平移 + 风险收敛。214049-E 这类料，最稳的路径是：先在小批量非安全件（尾灯、内饰 ECU）上跑 6–12 个月路试数据，再往 ADAS / 动力域挪。

五、写给正在选型的你

如果你是 Tier1 硬件或采购，手里 214049-E 正好卡交期、又在评估第二来源，建议按这个顺序走：

1. 先确认你用的是不是"必须 MicroBridge"的场景——头灯近 LED、BMS 高压侧、引擎舱附近，优先 MicroBridge（LV214 / 150℃）；其余车身、OBC 辅助、ADAS 外设，MiniBridge 214049-E 档位够用。

2. 替代方案要拿到三份数据：材料物性 + 接触电阻-插拔曲线 + USCAR-2 振动报告，缺一不签。

3. 商务层面别只看单价——214049-E 原厂交期 30 周，国产兼容如果能压到 3–4 周、单价下探 40%+，BOM 之外项目节奏救回来的隐形成本更大。
