做显示模组、工业HMI或便携医疗设备的研发，LCD驱动板↔面板之间的那根30pin屏线，很多工程师第一反应是按原BOM抄一颗JAE FI-X30了事。但这两年原厂交期波动、渠道炒货、个别子型号停产，让"照抄"动作开始变烫手——提前吃透FI-X30这套接口的技术底子，再去看二供/国产替代方案，验证阶段能少踩不少坑。

一、FI-X30的定位与原厂规格速读

FI-X系列是VESA当年选定的LCD内部LVDS接口标准之一，FI-X30就是其中30pin、1.0mm pitch那一档，物理层主要跑单/双路LVDS，新一点的屏也用它承载eDP。先过几个工程师选型必核的参数：

• Pitch / 触点：1.0mm，30pos全信号，额定1A/pin，耐压200V

• 差分阻抗：兼容90–100Ω高速差分传输（LVDS nominal 100Ω）

• 适用线规：AWG #30–#40，极细同轴常见用#32–#38

• FPC厚度：t=0.14±0.03mm，偏厚偏薄都会影响ZIF手感与接触电阻

• 工作温度：-40℃ ~ +80℃

• 结构：壳体铜合金镀锡，housing尼龙66 UL94V-0，端子铜合金镀金-over-镍，摩擦锁（friction lock）

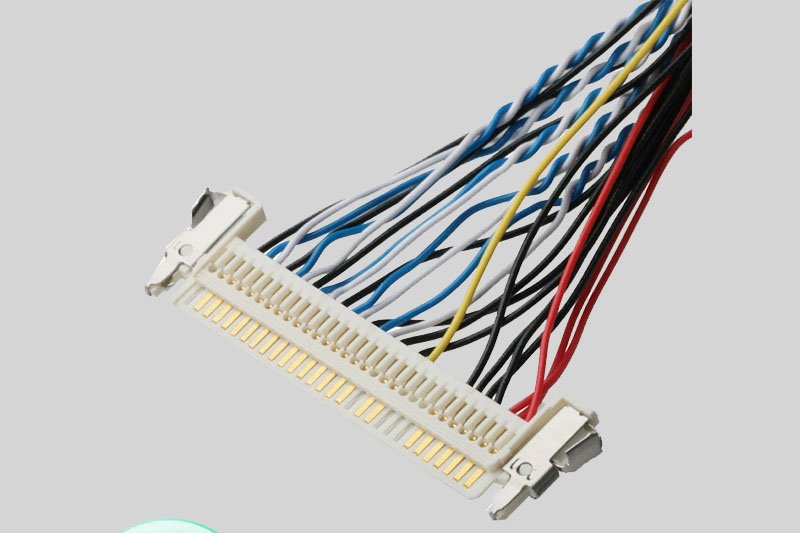

板端常用 FI-X30SSLA-HF（贴板）和 FI-XB30SSRLA-HF16（沉板）两种，线端对应 FI-X30H / FI-X30HL / FI-X30MR 等子型号，FI-X30HL-B 是后来出的无卤版本，锁扣操作性做了加长改良，更适合自动化组装。

二、三类典型场景的差异化诉求

FI-X30的覆盖面很宽——TV、液晶显示器、笔记本、工业屏、医疗显示、车载、无人机都能用——但"能用"和"用得稳"之间，三类场景的痛点完全不一样。

1. 笔记本 / 超薄本

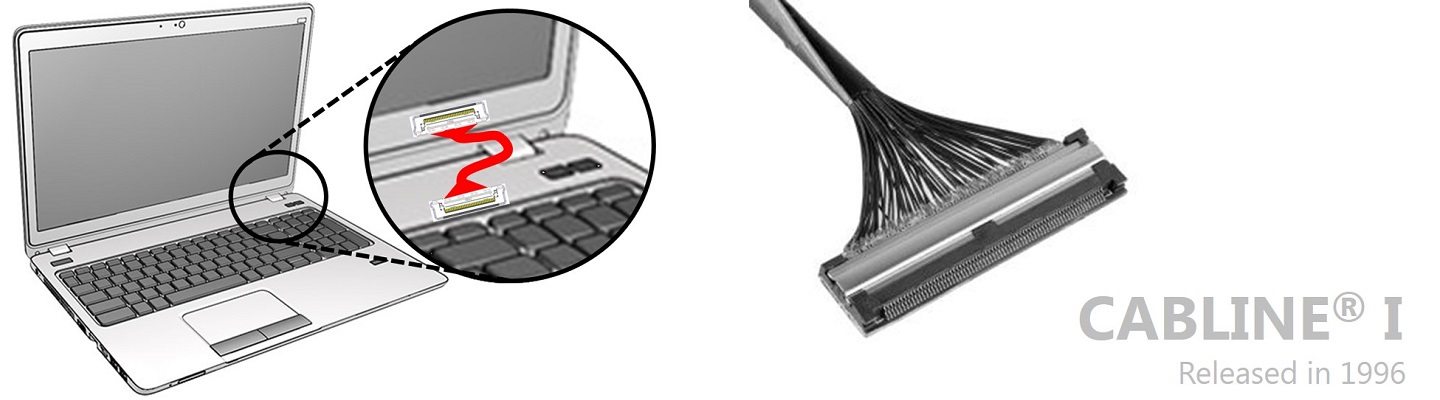

诉求是堆叠高度 + 小半径弯折。1.5mm连接器高度+底出结构本来就是为薄型化LCD设计的，但屏线要在A壳 hinge 区反复弯折几万次，线规选太粗（#30/#32）会回弹应力大，选太细（#40）又怕IR drop和机械强度——多数项目落在 #34–#36 之间，屏蔽层接地方式还要配合机构铰链走向。

2. 便携医疗设备（超声、监护、便携内窥）

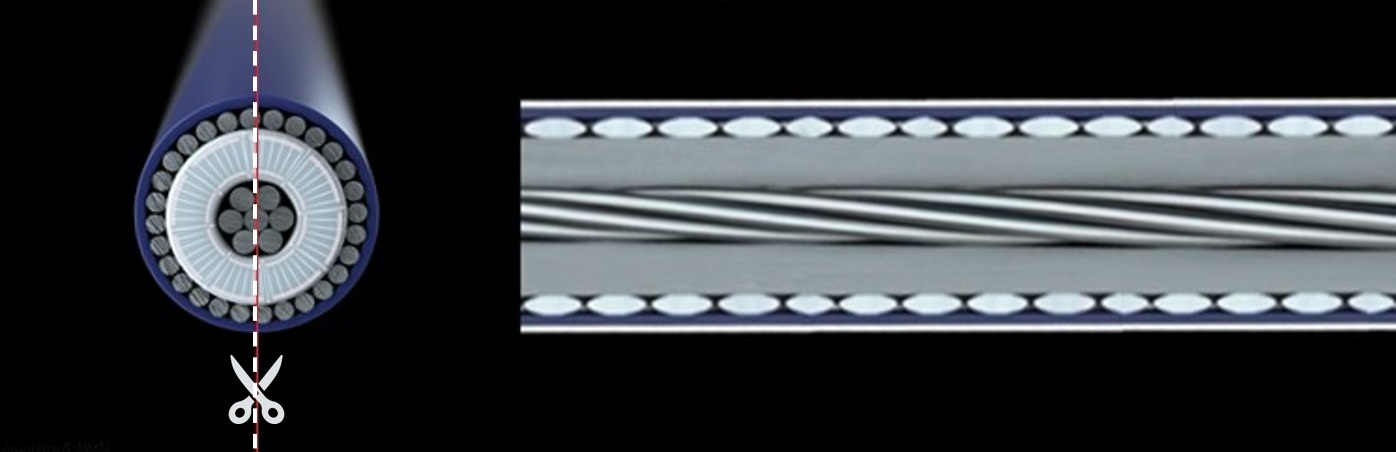

这是标题特意点出来的场景，诉求是EMI + 信号稳定 + 轻量化。医疗屏 often 跑双路LVDS或eDP，附近又有射频模块、电源、传感器，30pin里CLK±和数据对的串扰会直接体现在图像抖动上。FI-X30的摩擦锁+壳体镀锡对EMI有帮助，但cable端极细同轴的屏蔽编织覆盖率、接地弹片位置，才是医疗项目EMC摸底时的关键变量。另外便携设备要消毒擦拭，线材外被和接头缝隙的耐化学性也得提前问。

3. 工业HMI / 车载中控

诉求切换到耐温+抗振+长寿命。-40~+80℃只是连接器本体，线材若用普通PVC外被，车内或户外柜体夏天局部会超。振动场景下摩擦锁够不够、要不要加热缩或点胶，是机构评审常卡的点。

三、工程师视角的FI-X30选型清单

把上面场景收敛一下，列一份研发立项时建议逐条核的checklist：

1. pin数 & 子型号匹配：30pin确认是单6/单8/双6/双8定义，线端选FI-X30H / HL / MR要和板端receptacle配对（比如FI-X30SSLA-HF）

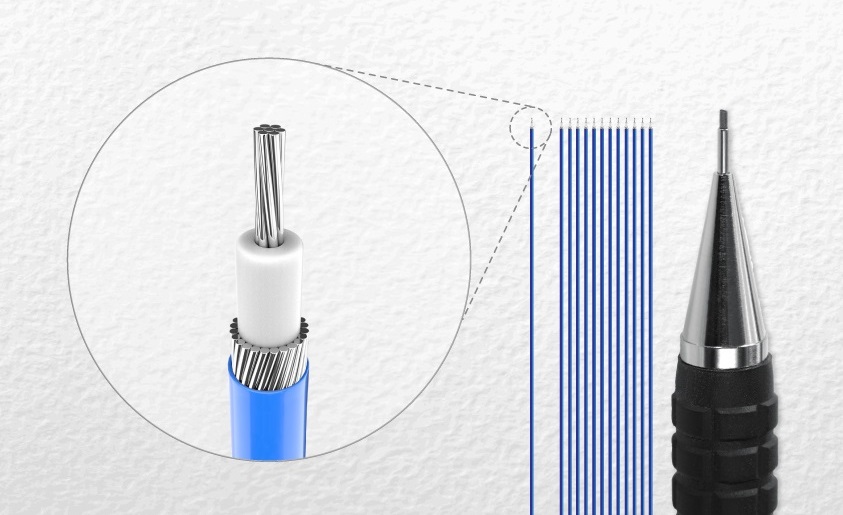

2. 线规：AWG #32–#38是极细同轴主流段，笔记本偏细、工业偏粗

3. 差分阻抗：TDR跑90–100Ω，相邻pair间距+屏蔽接地决定能不能稳住

4. FPC厚度：0.14±0.03mm，改线厂前要确认ZIF压接窗口

5. EMI：壳体镀层+屏蔽编织覆盖率+接地弹片，医疗/车载重点项

6. 耐温等级：整机最高工况+20℃余量

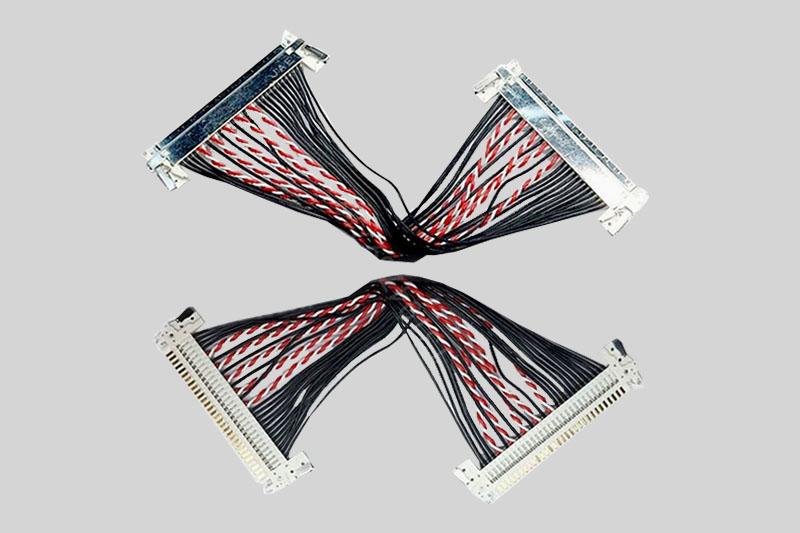

7. 定制维度：线长、线序（30pin各家屏厂定义有差异，AUO/Innolux/BOE不完全互通）、单头/双头、是否带M3接地环

四、国产替代的切入逻辑

原厂FI-X30HL / FI-X30MR 这类料，交期一拉长，BOM风险就上来。做替代方案其实核心就三件事：

• 物理兼容：连接器外形、pitch、锁扣手感、FPC插入深度能和原厂对插互换，SMT钢网不用改

• 电气对齐：阻抗、插损、串扰按原厂datasheet对标，100%测试+TDR抽检

• 定制弹性：线长/线序/线规/AWG32–46范围/OEM打标，这恰恰是海外原厂响应慢的地方

对采购来说，替代的真正价值不是单颗便宜几块钱，而是交期从12–16周压到2–3周 + 停产子型号有兜底。对研发来说，替代方案如果能把极细同轴的屏蔽结构和接地弹片按你的EMI摸底结果反过来调，反而比原厂"标准品"更贴项目。
